摩托车前轮带刹车盘制动组件设计

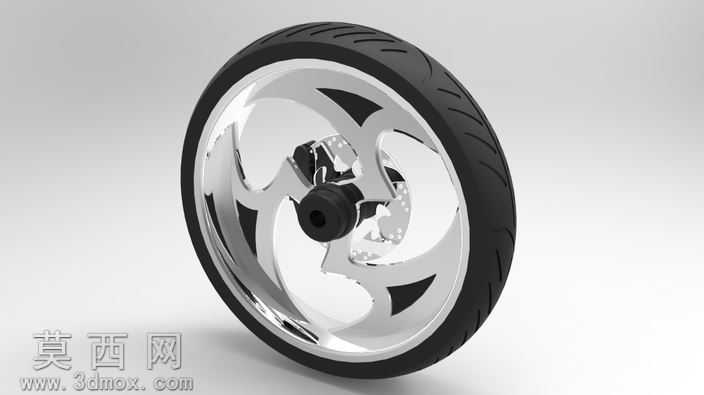

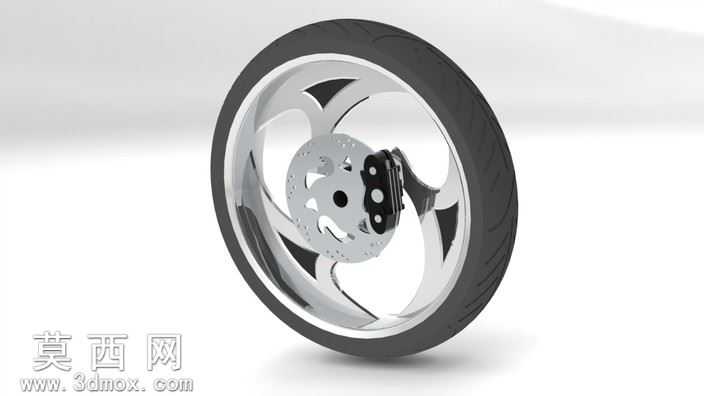

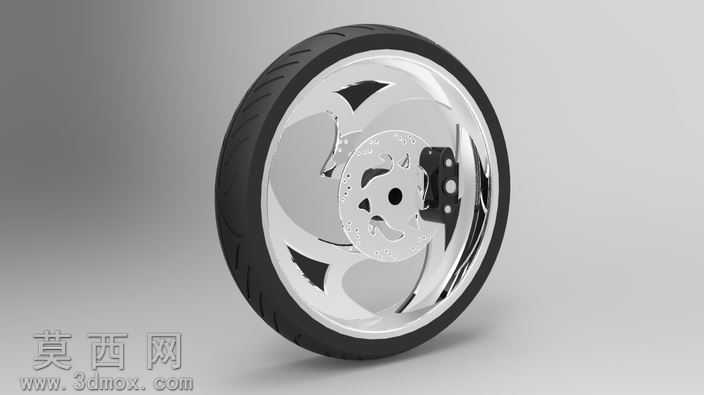

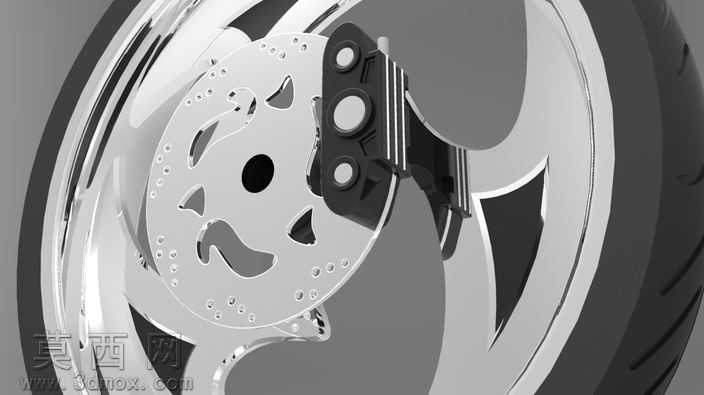

本模型为摩托车前轮配套制动系统的完整三维设计，建模阶段采用SolidWorks完成全参数化特征构建，从基础的回转类零件开始逐步搭建整体结构。首先针对轮胎部分，通过草图绘制胎面的弧形截面轮廓，添加胎纹的凹凸特征后采用回转命令生成基础胎体，再对胎侧的标识区域做浮雕式特征处理，还原橡胶轮胎的真实外观质感，材质设置上为轮胎赋予哑光深灰色橡胶材质，调整粗糙度参数模拟橡胶表面的细微磨砂质感，避免过度反光带来的塑料感。轮毂部分采用多辐条流线型造型设计，先绘制单根辐条的对称截面草图，通过圆周阵列生成均匀分布的辐条结构，对辐条与轮辋、轮毂中心座的衔接位置做圆角过渡处理，消除尖锐棱角提升结构合理性，材质上为轮毂赋予抛光金属铬材质，调整反射参数模拟电镀轮毂的高亮镜面效果，同时在辐条的凹陷区域做轻微的暗部处理，强化造型的立体感与层次。刹车盘部分采用通风盘式结构设计，盘面绘制多组对称分布的散热孔草图，通过拉伸切除生成镂空散热结构，盘体边缘做倒角处理避免应力集中，材质设置为灰铸铁材质，调整金属粗糙度呈现哑光金属质感，同时在盘面添加细微的划痕纹理，模拟真实刹车盘的使用磨损痕迹。刹车卡钳部分采用对置活塞结构设计，拆分卡钳本体、活塞、摩擦片、固定螺栓多个独立零件，完成零件间的装配约束，确保卡钳与刹车盘的间隙符合实际装配要求，卡钳本体赋予哑光黑色金属材质，摩擦片赋予深色复合材料材质，活塞部分做亮面金属处理区分不同部件的材质差异。整体装配完成后调整各部件的同轴度约束，确保轮胎、轮毂、刹车盘的旋转中心完全重合，添加配合约束模拟卡钳与前减震的安装固定关系。渲染阶段采用三点布光方案，主光源从斜上方打亮轮毂的高亮反射面，辅助光源补全暗部细节避免死黑，背景采用浅灰色渐变背景突出主体模型，调整渲染参数输出高清效果图，完整呈现前轮组件的造型细节与材质质感。设计过程中兼顾了造型美观性与结构合理性，所有零件的尺寸比例参考真实民用摩托车前轮参数设定，各部件间不存在干涉问题，可用于摩托车改装方案展示、制动系统结构教学等场景。
