叉形异形连接摇臂零件结构设计

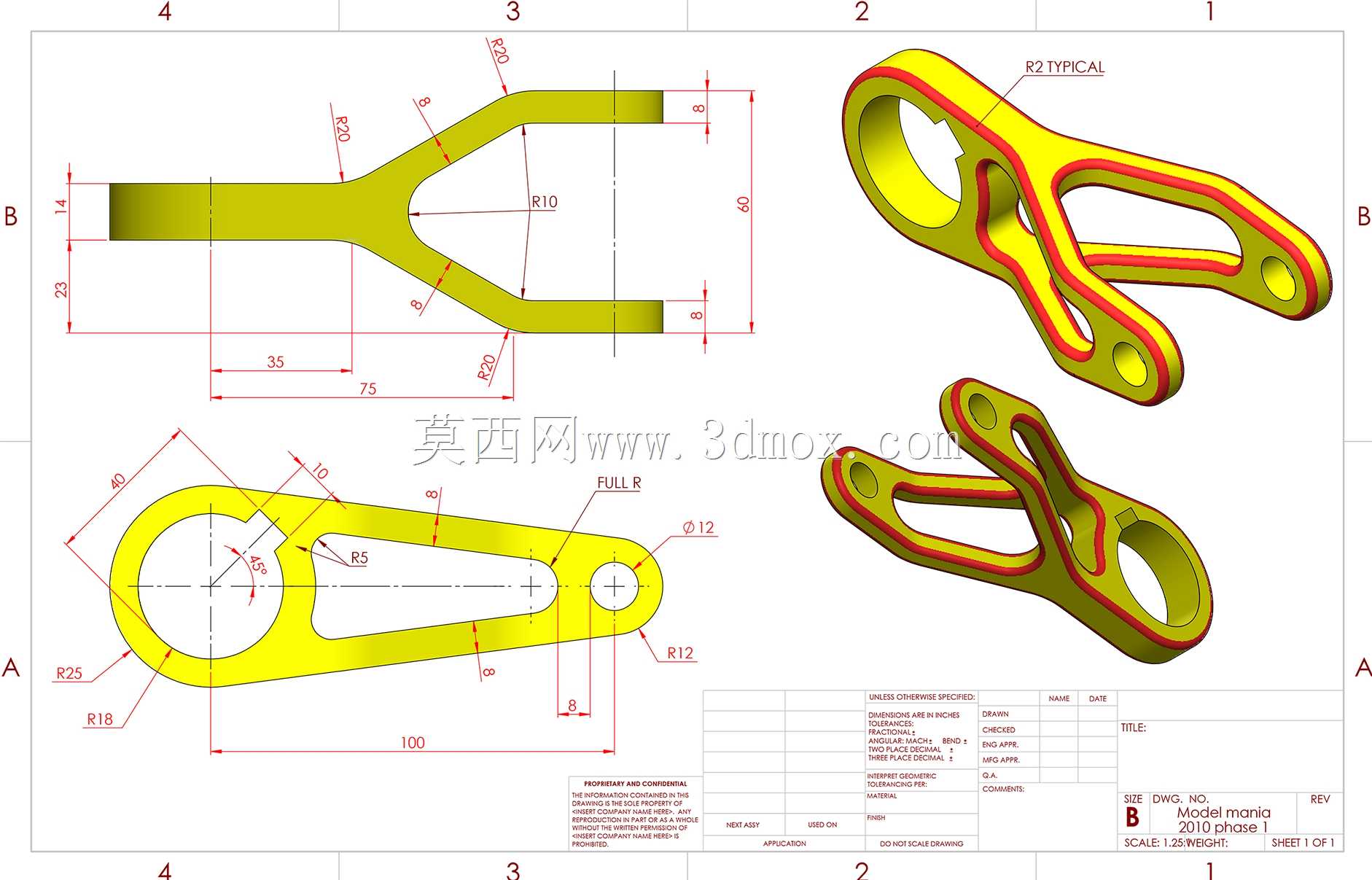

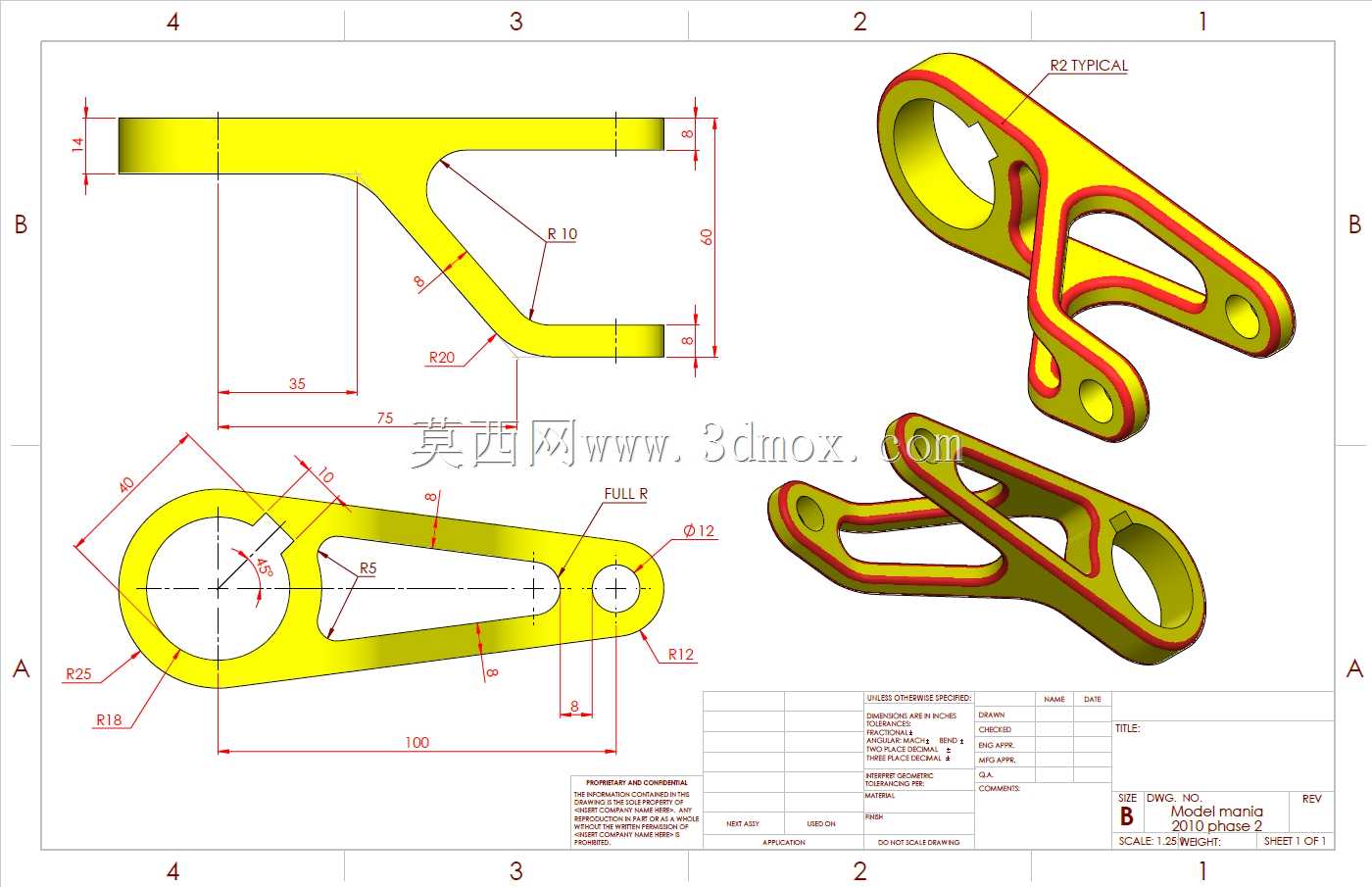

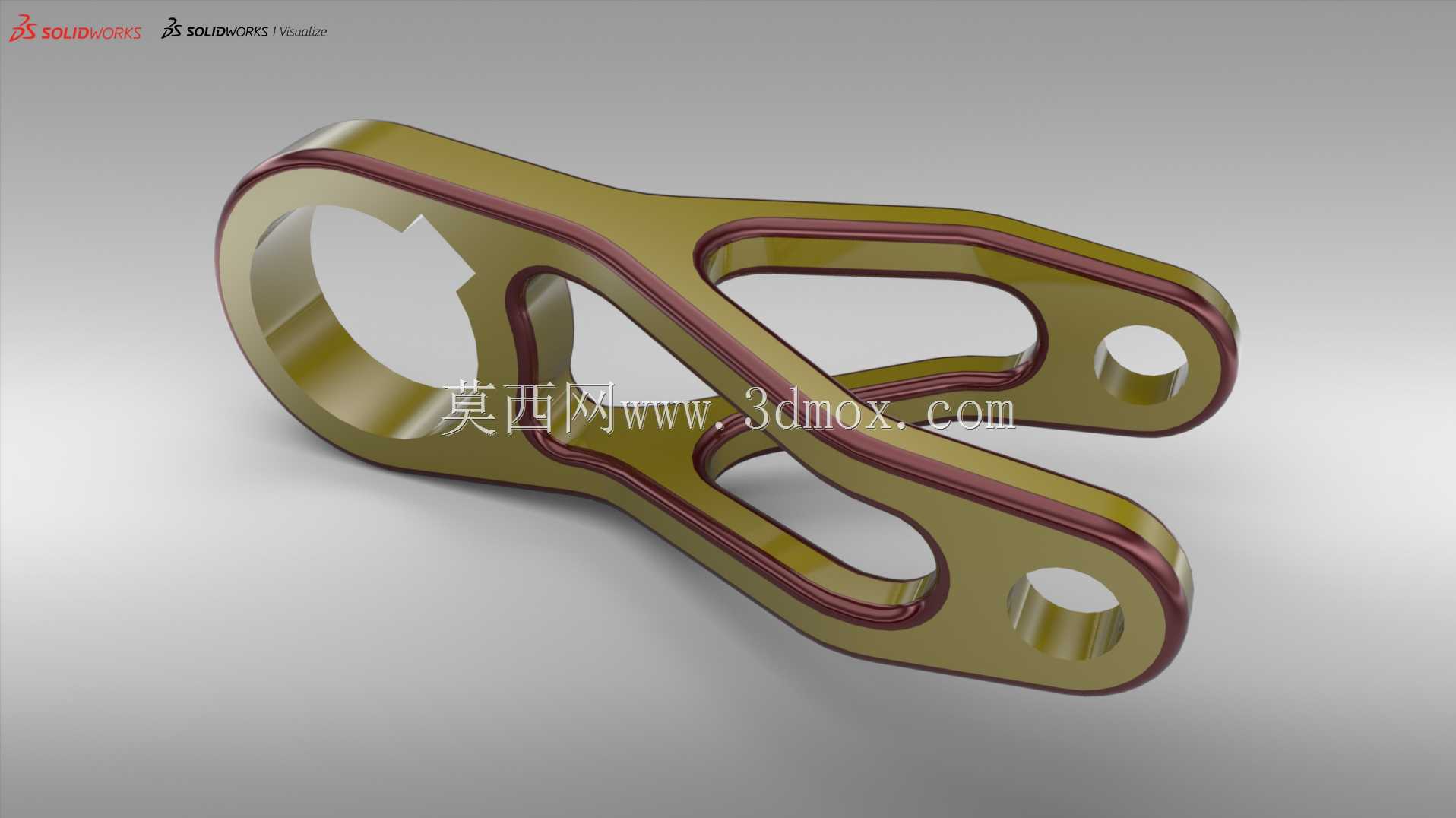

该零件属于机械传动系统中的连接摇臂类构件，主要应用于需要实现往复摆动传动、多点位铰接联动的机械设备场景中，常见于轻工机械的执行端联动结构、小型专用设备的传动连杆组、自动化生产线的摆臂执行单元等位置，承担传递动力、转换运动方向、联动多个执行构件的核心作用，能够将主动件的旋转或直线运动转化为指定角度的摆动输出，同时适配多组铰接点位的安装需求，保障传动过程中力的稳定传递与运动轨迹的精准控制。从功能特性来看，该零件采用一体化叉形结构设计，一端为大尺寸铰接圆环端，用于与设备固定转轴形成可转动的铰接副，作为整个摇臂的摆动支点，内孔可适配对应直径的销轴或轴承安装，保障摆动过程的顺滑无卡滞；另一端为对称分叉式双铰接端，可同时连接两组从动连杆构件，实现单输入双输出的联动传动，分叉结构的对称设计能够平衡两侧受力，避免单侧受力过大导致的零件变形或传动卡滞；中间连接臂采用流线型变截面设计，在保障整体结构强度的前提下尽可能降低零件自重，减少摆动过程中的惯性损耗，提升传动响应速度。在设计思路上，该零件充分结合了受力分布特点进行结构优化，大铰接端到分叉端的过渡区域采用大圆角平滑过渡，避免应力集中导致的零件断裂风险，所有铰接孔位的边缘均设计有圆角强化结构，提升孔位的耐磨性能与抗挤压能力，零件表面的加强筋沿受力走向布置，在不增加整体壁厚的前提下大幅提升结构的抗扭、抗弯强度，能够承受往复摆动过程中的交变载荷冲击，延长零件的使用寿命。从外形尺寸与安装边界来看，该零件整体长度方向的最大尺寸为100mm，分叉端的最大张开宽度为35mm，大铰接端的外圆半径为25mm，各铰接孔的位置度公差经过严格校核，安装时大铰接端与固定转轴配合后，分叉端的两个铰接孔可在预设的摆动角度范围内活动，不会与周边相邻构件产生运动干涉，所有安装孔位的尺寸均适配标准直径的销轴连接件，无需额外定制非标紧固件即可完成装配，零件整体厚度均匀，适配常规的板材铣削加工或金属模锻成型工艺，加工过程中材料利用率高，后续批量生产的成本可控。
