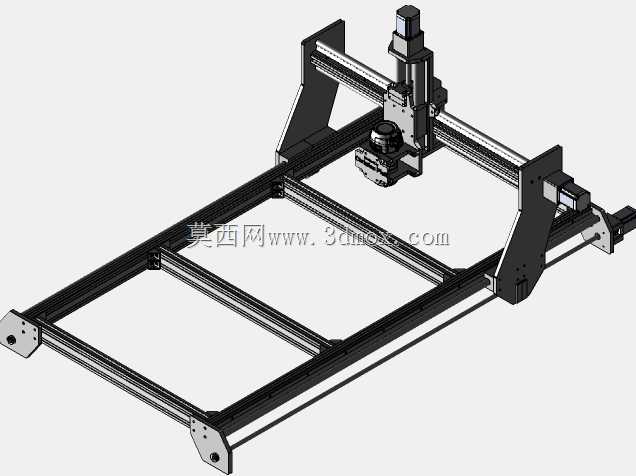

龙门式数控雕刻切割加工设备结构

该款龙门移动式数控加工设备，主要面向小型加工工坊、个人DIY创作、教学实训场景的非金属及软金属切削加工需求，可覆盖木工浮雕、塑料板材切割、软铝件铣削、PCB线路板雕刻等多类加工场景，能够适配小批量定制化生产的灵活加工要求，无需大型工业机床的高投入与大占地空间，即可实现精准的三轴联动数控加工。设备采用经典龙门跨架式布局，加工区域为开放式平台结构，操作人员可从多方位完成工件装夹、对刀调整、加工过程观测等操作，适配不同幅面的板材类工件装夹需求，工作台面预留通用装夹点位，可搭配压板、夹具固定不同外形的加工坯料。在功能设计上，设备针对前代使用痛点做了多维度优化：首先对所有丝杠螺母配套的安装支架做了定位基准校正，每个支架配套定位标识槽，装配时可快速对齐组装基准，大幅降低装配调试的累计误差，避免因支架错位导致的丝杠传动卡滞、磨损过快问题；其次拓展了有效加工行程范围，可覆盖X轴方向两英尺、Y轴方向四英尺多的加工区域，能够适配常见的标准幅面板材整板加工，减少工件二次装夹的对位麻烦；传动端为步进电机增设了专用固定支架，强化电机与传动丝杠的同轴度，减少电机运行时的振动偏移，同时将传动丝杠直径从3/8英寸升级为1/2英寸，配套调整了支架安装位、丝杠螺母适配尺寸，重新设计了丝杠端的安装支撑结构，在丝杠自由端增设滚珠轴承与螺纹夹头，提升丝杠传动的刚性与运行稳定性，降低高速进给时的丝杠挠曲变形问题。机架结构上，在原有铝型材框架基础上增设角形托架强化框架整体刚度，替代原有仅靠端盖锁紧横梁的简单连接方式，大幅降低切削受力时的机架形变量，提升重切削工况下的加工精度；同时在主轴安装位前端增设铭牌安装位，可清晰标注设备参数、操作警示信息。主轴部分采用通用高速电主轴安装座，可适配不同功率的风冷、水冷主轴单元，满足不同切削负载的加工需求，三轴传动均采用线性导轨搭配丝杠传动的组合，兼顾移动顺滑度与进给定位精度，驱动端适配标准NEMA23规格步进电机，用户可根据自身需求选配不同扭矩的电机，也可后续升级伺服驱动单元。设备整体安装边界充分考虑小型场地的摆放需求，机架外轮廓无突出的尖锐结构，电控元件可集成安装在机架侧方的预留位，无需额外搭配大型电控柜，进一步压缩设备整体占地空间，框架采用标准工业铝型材搭配钣金连接件组装，大部分零部件为通用标准件，用户可根据自身加工需求后续拓展行程、升级传动部件，具备较强的改装拓展空间，能够适配从入门级雕刻到轻度铣削加工的多层级使用需求。
