手动式小型钣金折弯加工设备结构

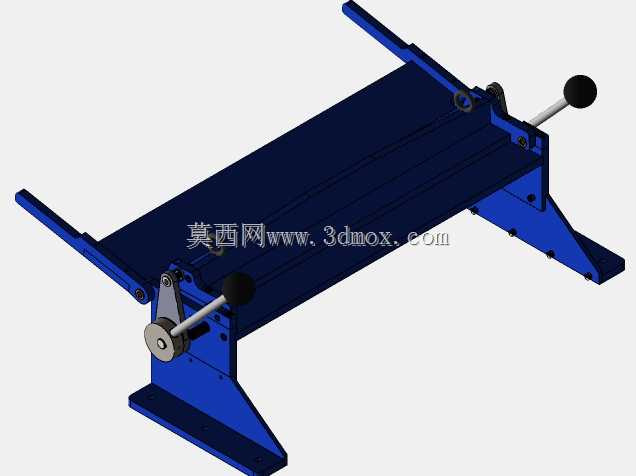

这款手动钣金折弯设备主要面向小型五金加工门店、钣金维修作坊、个人DIY加工场景使用，可完成薄钢板、铝板、铜板等常见金属薄板的直线折边作业，适配加工厚度在1mm以内的常规钣金板材，能满足小型箱体、护罩、支架类钣金件的小批量折弯加工需求，无需外接动力源，依靠人力操作即可完成折弯动作，适合没有大型钣金加工设备的小型加工场景使用。设备整体采用台式落地结构，底部设置两个对称的支撑脚架，可通过螺栓固定在工作台面或者地面上，安装时需预留左右两侧操作手柄的活动空间，单侧手柄伸出长度约300mm，操作时需保证两侧各留400mm以上的操作空间，设备主体工作台面宽度约600mm，深度约400mm，整体高度约350mm，安装后总占地宽度约1400mm，可适配常规小型加工工位的摆放需求。设备的核心功能是通过上下模的压紧配合，配合可翻转的折弯翻板完成板材的角度折弯，两侧的操作手柄分别控制压紧机构和折弯翻板的动作，前端手柄控制上压模的升降，将待加工板材放置在下模工作台面定位后，扳动前端手柄即可带动上压模下行压紧板材，避免折弯过程中板材移位；后端手柄连接折弯翻板，扳动手柄时翻板沿转轴转动，即可将伸出工作台边缘的板材弯折至需要的角度，手柄端部设置的球形握把可提升操作时的握持舒适度，减少长时间操作的手部疲劳。设计过程中优先考虑了手动操作的力臂配比，将手柄的转动支点设置在靠近设备主体的位置，通过加长力臂降低操作时需要施加的人力，普通成年操作人员无需借助额外工具即可完成常规厚度板材的折弯作业；设备的压紧机构采用偏心轮传动结构，扳动手柄时偏心轮转动带动上压模垂直下行，可快速完成板材的压紧与松脱，相比螺纹压紧结构操作效率提升明显，同时偏心结构具备自锁特性，压紧后不会因为板材的反弹力出现松脱问题，保证折弯过程的稳定性。折弯翻板与工作台面的转轴采用间隙配合设计，转动过程无卡滞，翻板的折弯边缘做了圆角处理，避免折弯时在板材表面留下压痕，可满足外观要求较高的钣金件加工需求；设备的主体支撑结构采用厚钢板焊接成型，整体刚性充足，折弯过程中不会出现明显的形变，保证折弯角度的一致性，两侧的支撑脚架设置了三角形加强筋，可承受扳动手柄时产生的侧向力矩，避免长期使用后出现脚架变形的问题。日常使用时可根据加工板材的厚度调整上压模的下压行程，适配不同厚度板材的压紧需求，设备的所有转动销轴位置都预留了润滑注油孔，定期加注润滑脂即可保证长期操作的顺畅性，减少转动部位的磨损。
