车床用精密车削滚珠车刀结构设计

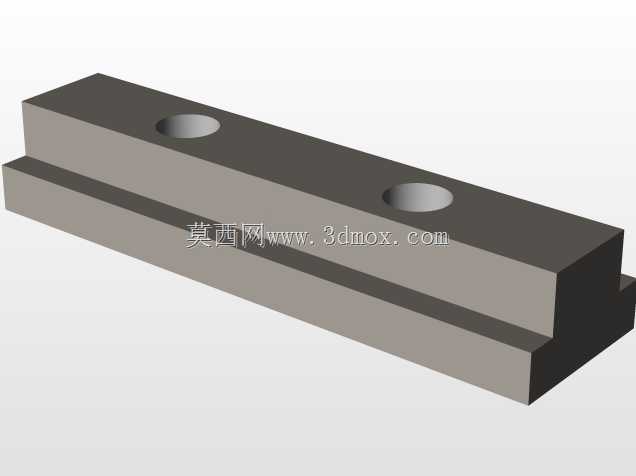

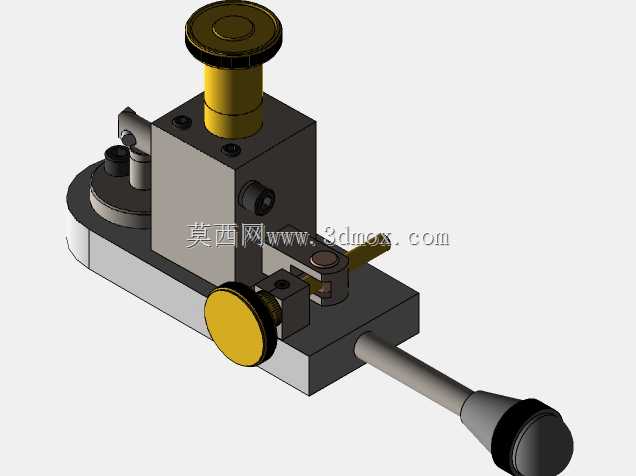

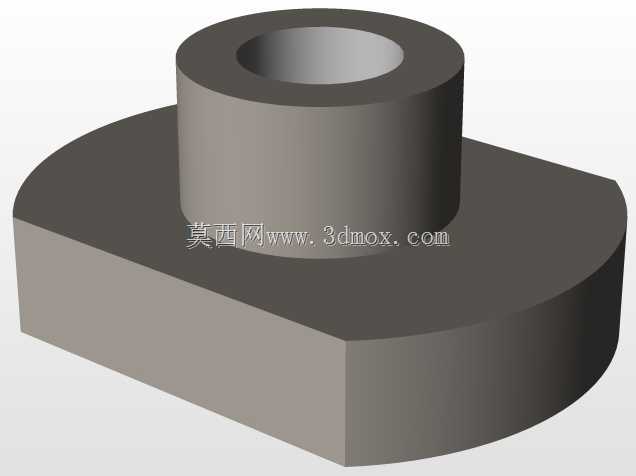

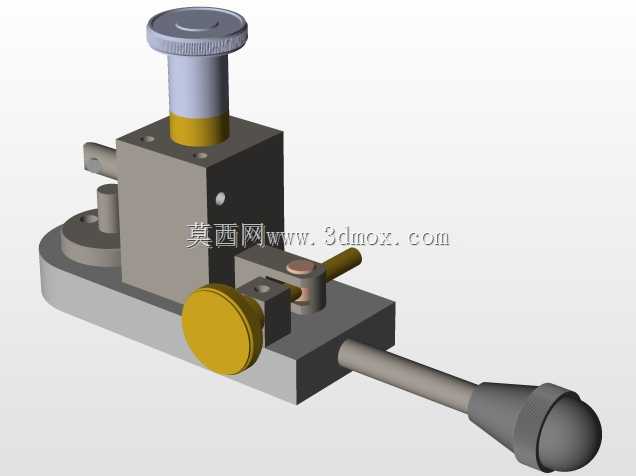

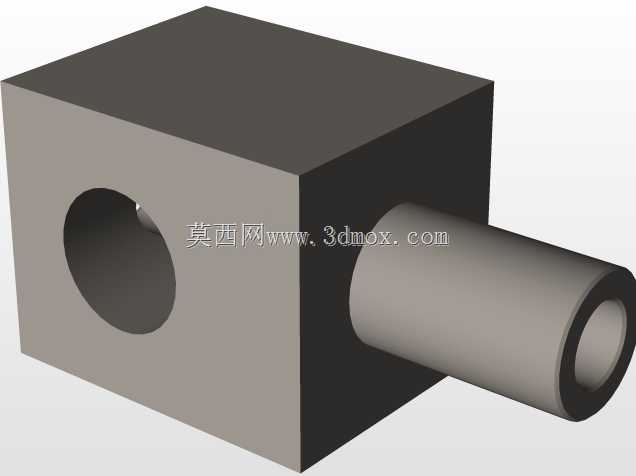

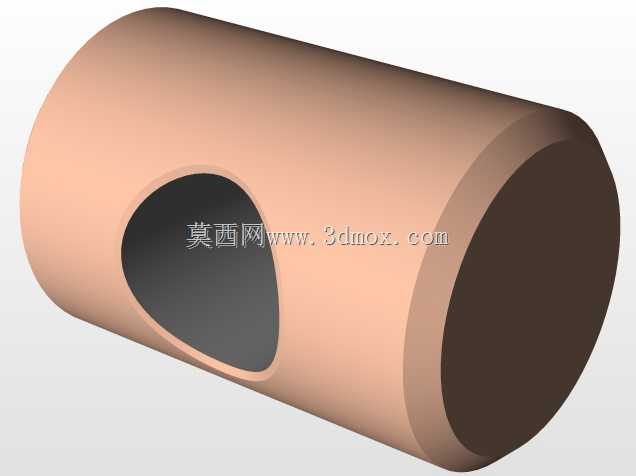

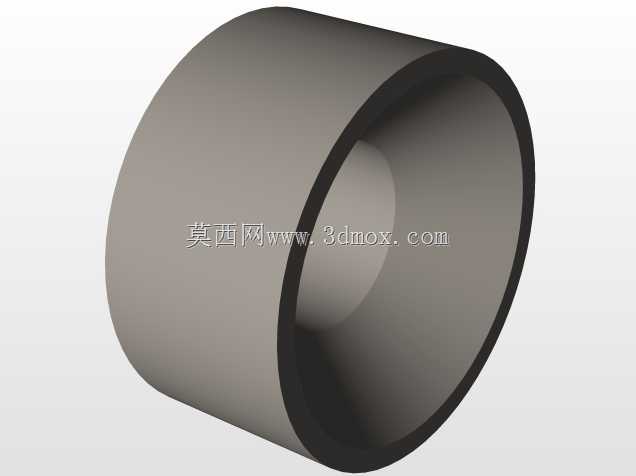

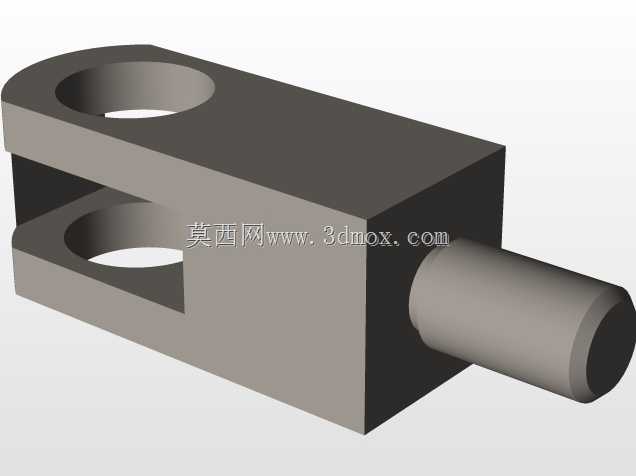

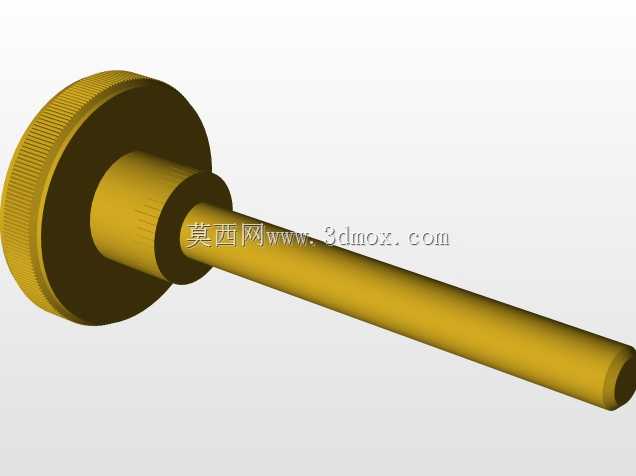

　　这款车削滚珠车刀是小型车床配套的专用切削工装，主要适配台式仪表车床、微型车床的小尺寸工件外圆、端面及成型面车削作业，在精密小零件加工、教学实训车床改造、家用小型金属加工场景中应用广泛。从结构设计逻辑来看，该刀具采用分体式模块化布局，底部为带定位基准的安装基座，可直接通过螺栓压紧固定在车床中拖板的刀架安装位上，基座的安装面做了铣平处理，平面度控制在0.02mm以内，能保证安装后刀具与车床主轴的同轴度偏差在允许范围内，避免切削过程中出现振刀问题。基座上方设置了可回转的刀体调节座，侧面的锁紧旋钮可实现回转角度的无级调整，调整范围覆盖正负45度，能满足不同锥度工件、斜面工件的车削角度需求，无需反复拆装刀具重新找正，

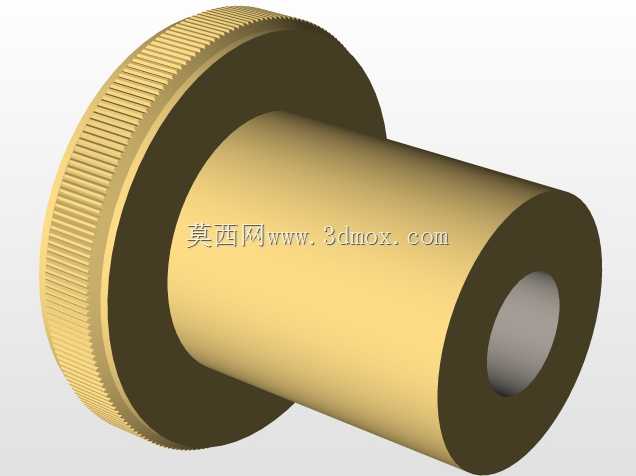

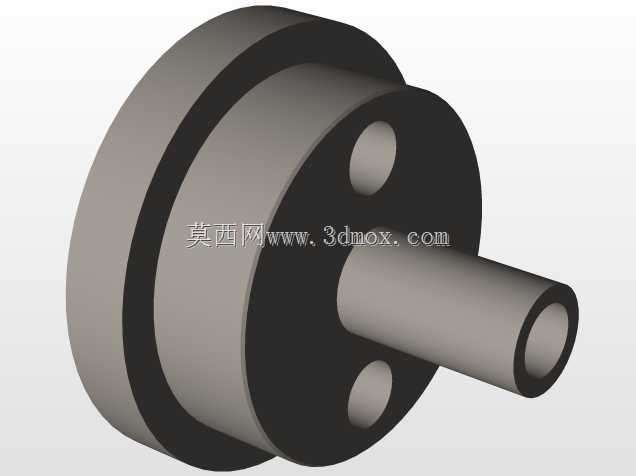

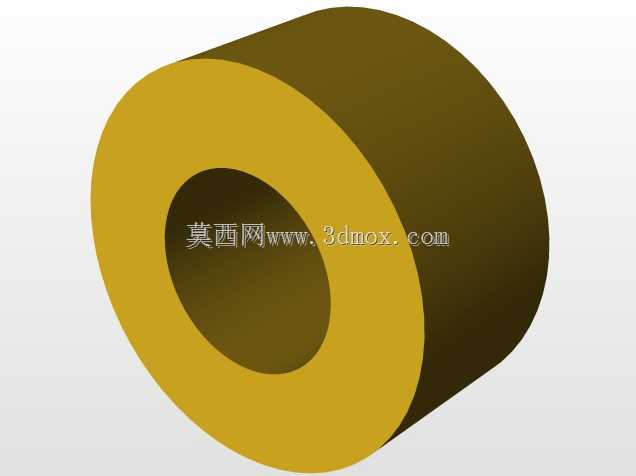

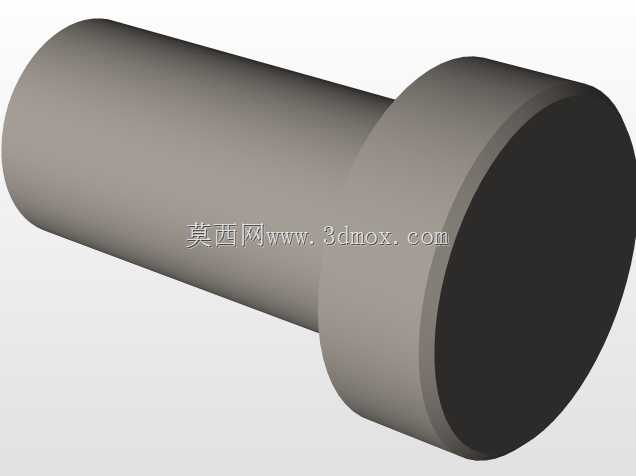

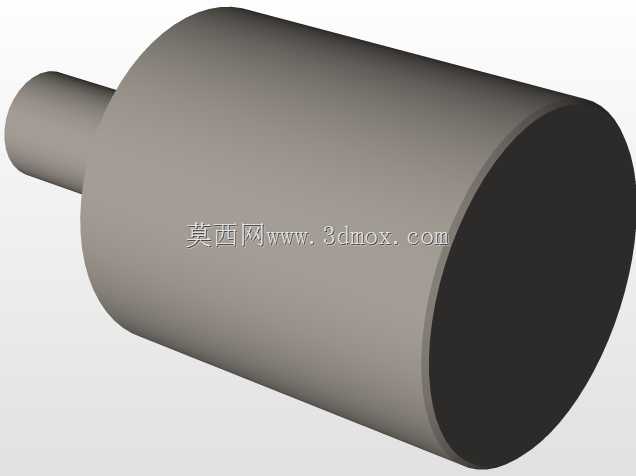

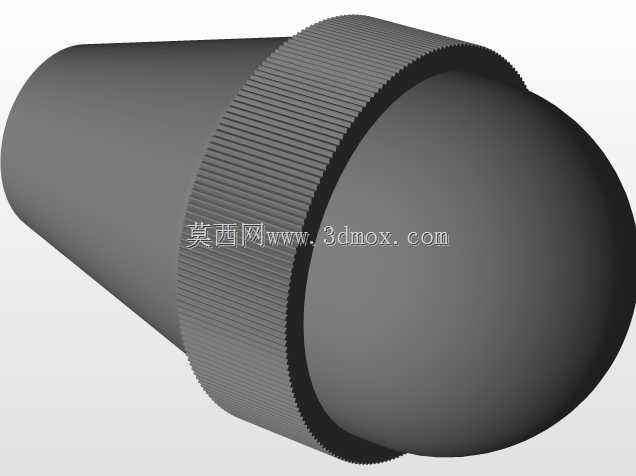

　　大幅缩短小批量多品种零件加工的换型调机时间。刀具的进给微调结构采用顶部的旋钮式调节机构，通过细牙螺纹副传动实现切削深度的微量进给，旋钮每旋转一圈对应的进给量为0.5mm，刻度盘均匀划分50格，单格进给精度可达0.01mm，能够满足薄壁零件、精密小轴类零件的精车进给要求，避免普通刀架进给量过大导致的零件扎刀、变形问题。前端的刀头夹持部位采用侧压式锁紧结构，可适配不同截面尺寸的焊接车刀条、机夹可转位车刀片，更换刀头时仅需松开侧面的锁紧螺钉即可完成拆装，刀头的伸出长度可根据加工需求灵活调整，适配不同悬伸长度的切削工况。尾部延伸出的操作手柄采用防滑滚花设计，操作人员可通过手柄快速推动刀座实现手动进给，在单件修配、

　　小尺寸零件的试切环节操作手感清晰，进给阻尼均匀，不会出现进给窜动问题。整体结构的外形尺寸紧凑，横向安装宽度不超过120mm，纵向安装长度不超过180mm，高度方向总尺寸不超过110mm，不会与车床的卡盘、尾座等部件发生运动干涉，适配绝大多数微型台式车床的刀架安装空间，安装时无需对原有车床的刀架结构做改造，直接替换原有简易刀架即可使用。结构中所有运动配合面均做了淬火处理，表面硬度达到HRC45以上，长期使用磨损量极小，调节精度保持性好，切削过程中整体刚性充足，在0.2mm背吃刀量的精车工况下无明显颤振，加工出的工件表面粗糙度可稳定达到Ra1.6水平。
