文氏结构流体控制三通接头三维设计

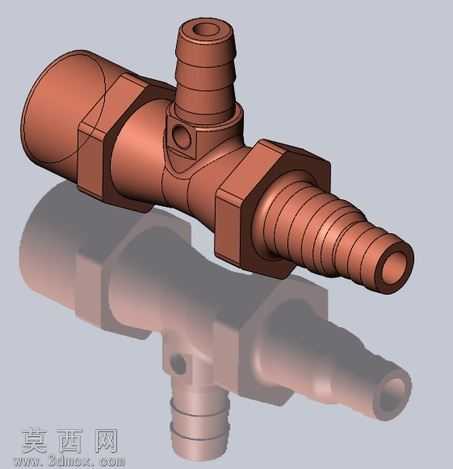

本作品为文氏结构流体控制三通接头的三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先通过草图绘制确定接头三个通路的中心轴线走向，明确主通路与侧通路的垂直交汇布局，再以旋转凸台特征生成主体的圆柱基体，针对两端的宝塔式竹节接头结构，采用螺旋线配合扫描切除特征生成多道环形防滑倒刺，每道倒刺的倾斜角度、间距尺寸均参考通用软管接驳的行业标准设定，保证接入软管后可形成可靠的密封防脱效果。中部的六角拧动结构通过拉伸凸台结合对称切除完成建模，六角的对边尺寸适配常规扳手的夹持规格，方便安装过程中的施力操作。侧部的小型凸台结构预留了功能扩展接口，可根据实际使用需求加装控制阀件或检测元件。建模全程采用全参数化尺寸驱动，各部分结构的壁厚、过渡圆角均做了等强度优化，避免流体通路内出现应力集中的尖锐棱角，同时减少流体流经时的阻力损耗。材质渲染阶段选用红铜质感的金属材质，调整材质的粗糙度、反射率参数还原铜制接头的哑光金属质感，添加地面反射效果与柔和的环境光影，清晰呈现接头的外轮廓结构与各部分的衔接细节，渲染输出的效果图可直观展示产品的外观形态与结构特征。设计思路围绕文氏效应的流体特性展开，主通路的管径变化经过比例测算，可在流体流经时在侧接口处形成稳定的负压差，满足流体分流、引流或控制的使用需求，整体结构紧凑无冗余设计，三个接口的布局兼顾管路排布的空间合理性，可广泛应用在小型流体管路、气动控制系统、实验设备管路等场景中，模型的特征树逻辑清晰，各尺寸参数可根据实际使用的管路通径、压力要求进行快速调整修改，具备良好的可编辑性与工程实用性，结构设计充分考虑了加工工艺的可行性，各部分结构无倒扣、无难以加工的封闭内腔，适配常规的五金加工工艺要求。
