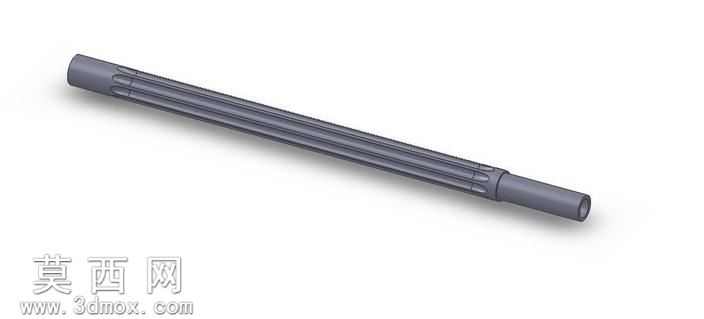

50BMG枪管带纵向凹槽结构三维设计

本模型为适配.50BMG口径弹药的枪管三维设计，建模阶段采用SolidWorks软件完成全参数化构建，首先以枪管内膛轴线为全局基准，绘制不同截面的轮廓草图，通过拉伸凸台命令生成枪管的基础长轴实体，整体严格遵循等壁厚设计逻辑，保证枪管的结构强度与重量控制的平衡。针对枪管外表面的纵向凹槽结构，采用扫描切除命令完成特征创建，先绘制单条凹槽的截面轮廓与沿枪管轴向的引导路径，保证凹槽从枪管尾部延伸至靠近枪口的指定位置，凹槽的深度、宽度参数经过反复校核，既通过开槽降低枪管整体重量，又不会破坏枪管的承压结构，完成单条凹槽特征后通过圆周阵列命令，以枪管轴线为阵列中心，均匀排布所有纵向凹槽，保证各凹槽的位置精度与尺寸一致性。枪管尾部的定位结构、连接特征采用拉伸切除与圆角命令组合完成，对所有棱边添加符合工艺要求的圆角过渡，避免应力集中问题，枪口位置的内膛倒角、外圆收窄结构也通过倒角、旋转切除命令精准还原。材质渲染阶段，为模型赋予高强度合金钢材质，调整金属材质的粗糙度、反射率参数，还原枪械金属部件的哑光金属质感，对凹槽内的阴影、枪管表面的金属光泽进行光影调试，让模型的渲染效果贴近真实枪管的视觉表现。结构设计上，模型还原了该款枪管的无冠凹槽、共同扭矩匹配的设计特点，尾部的连接结构可与对应机匣部件完成装配适配，内部的膛线相关基准特征预留了装配接口，整体模型的尺寸比例严格参照真实50BMG枪管的参数设定，所有特征的建模逻辑符合机械加工的工艺要求，可用于枪械结构教学、装配模拟、相关配件的配套设计参考，建模过程中对长轴类零件的同轴度、圆柱度公差进行了参数约束，保证模型的几何精度符合工程设计规范。
