航空发动机36叶片整体叶盘结构设计

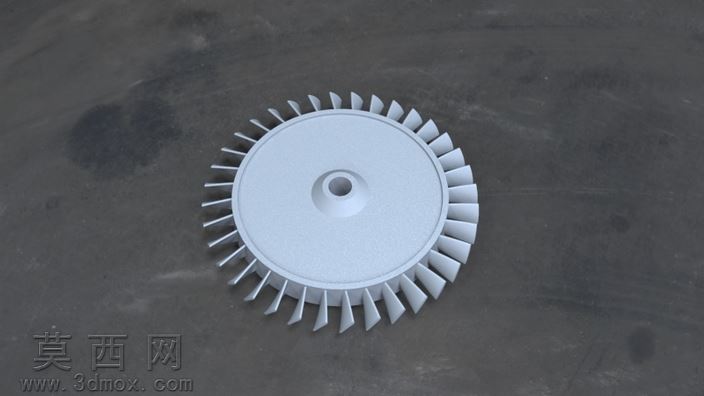

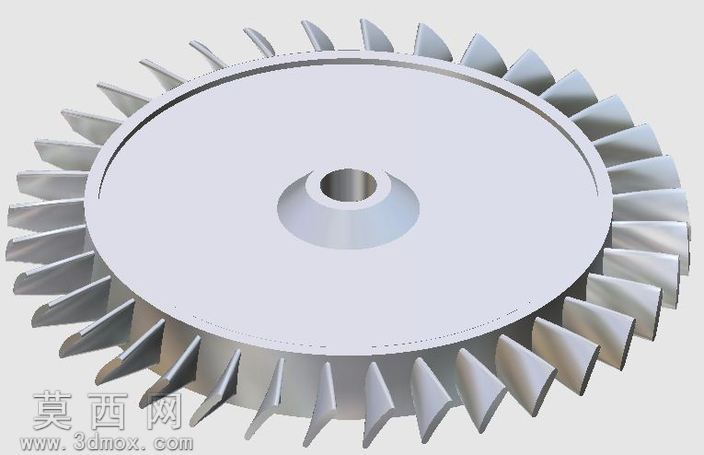

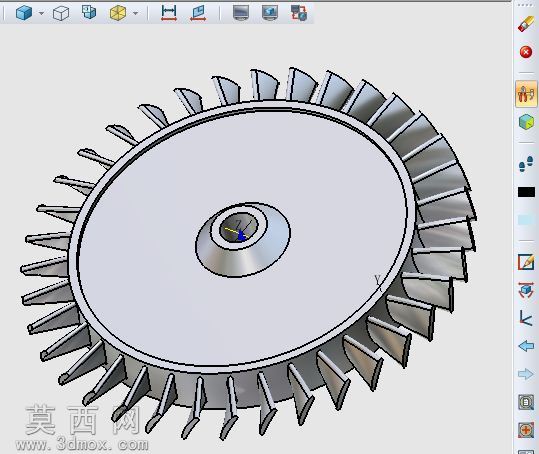

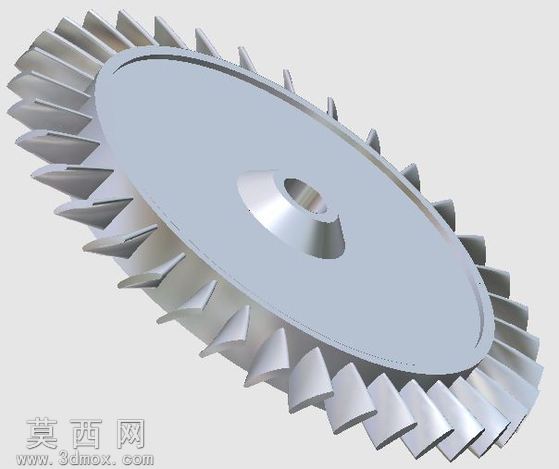

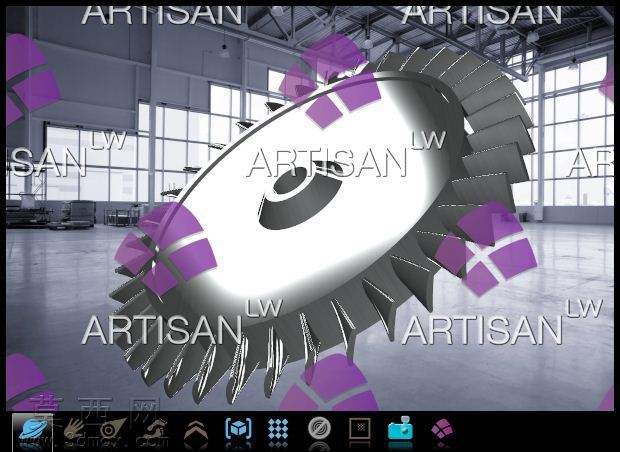

本模型为航空动力装置核心部件整体叶盘的三维设计成果，采用中望3D软件完成全参数化建模，建模过程严格遵循航空叶轮类零件的结构设计规范，还原了整体式叶盘的一体化成型结构特征。建模初期先完成基准坐标系搭建，以叶盘中心轴线为旋转主基准，依次创建轮盘基体的旋转草图，通过凸台旋转命令生成带中心安装锥孔的轮盘主体，中心孔设计为带定位锥面的阶梯结构，可满足与涡轮轴的高精度装配定位需求，轮盘盘面做了等厚度过渡设计，边缘与叶片衔接处做了圆角顺滑处理，避免应力集中问题。叶片部分采用曲面建模思路完成，先绘制单个叶片的翼型截面线，根据气动设计要求调整各截面的安装角、弦长与扭转角度，通过放样命令生成单个叶片的光滑曲面实体，叶片前缘做小圆角钝化处理，后缘保持符合气动要求的薄边结构，叶根与轮盘衔接处采用大圆角过渡，保证结构连接强度。完成单个叶片建模后，通过圆周阵列命令以中心轴线为阵列轴，均匀阵列生成36片完全一致的叶片，阵列过程严格控制角度公差，保证每片叶片的周向间距误差控制在建模精度允许范围内，最终形成完整的周向叶栅结构。模型渲染阶段采用金属银灰色哑光材质模拟高温合金基材质感，添加环境光遮蔽效果突出叶片之间的层次感与轮盘的立体结构，光影调整时重点凸显叶片的曲面扭转特征与轮盘的平整盘面质感，可清晰展示叶盘的整体结构细节。设计过程中充分考虑整体叶盘的结构特性，摒弃传统叶片与轮盘分体焊接的结构形式，采用一体化建模思路还原整体铣削成型的叶盘结构，既保证了模型结构的完整性，也还原了该类零件减重、高刚性、抗疲劳的结构优势，模型所有曲面均做了连续性检查，无破面、重叠面等建模缺陷，可用于结构展示、装配模拟、工艺分析等多种场景。
