氟利昂冷媒检测用高压压力表三维建模

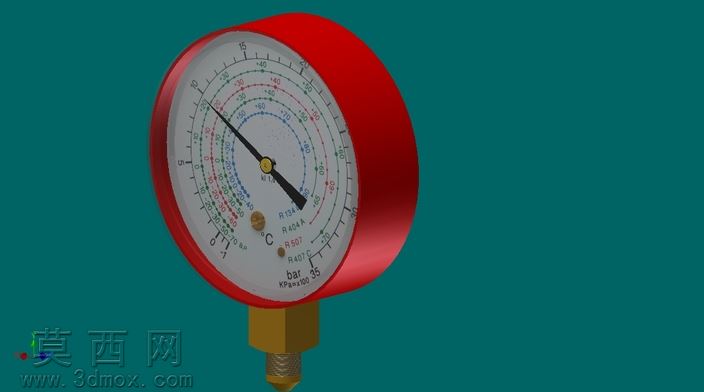

本模型为制冷系统加注检测所用的氟利昂压力表三维建模作品，建模阶段采用参数化设计思路，先完成整体结构的比例拆解，将模型划分为表壳、表盘刻度层、指针组件、底部连接接头四个核心结构模块，逐一完成各部件的特征建模。表壳部分采用回转特征加边缘倒角处理，还原真实压力表的红色包覆外壳的圆润轮廓，建模时严格控制壳体壁厚，还原实物的薄壁包覆结构，避免模型出现厚重失真的问题。表盘部分采用多层草图绘制，先完成圆形基底的建模，再分层绘制不同冷媒对应的压力刻度线、数值标识、色环分区，不同刻度层采用不同的色彩区分，对应R22、R410A等不同冷媒的压力对应数值，刻度线的长短、间距严格参照实物仪表的标注规范，还原多量程复合刻度的排布逻辑，保证表盘标识的可读性与真实产品一致。指针组件采用中心轴加锥形指针的结构建模，中心轴位置设置微小的凸台特征还原固定铆钉结构，指针的长度、尖端角度参照实物比例调整，保证指针指向刻度时的视觉效果与真实仪表一致。底部连接接头采用六角基座加外螺纹接头的结构，六角部分的对边尺寸、螺纹段的长度与直径均参照常规冷媒压力表的通用连接规格建模，还原接头与表壳连接位置的台阶过渡结构，还原真实产品的装配衔接关系。材质与渲染阶段，表壳赋予高光泽红色烤漆材质，调整材质的反光度与粗糙度参数，模拟金属外壳喷塑后的细腻光泽；表盘基底赋予哑光白色塑料材质，刻度标识采用对应色彩的自发光材质，避免渲染时刻度发灰模糊；指针赋予哑光黑色金属材质，中心铆钉赋予黄铜金属材质，底部接头赋予黄铜哑光金属材质，区分不同部件的材质质感。渲染时采用深绿色纯色背景突出主体模型，调整光源角度打出表壳的边缘高光，同时避免表盘区域出现过强反光遮挡刻度，整体渲染效果清晰展现压力表的外观结构与刻度细节，模型各部件可单独拆分，可用于制冷系统装配演示、维修教学素材、产品展示等场景。
