轻量12x4F3P碳螺旋桨成型模具结构设计

这套模具主要面向小型低空飞行器、航模竞速设备以及微型民用无人机的螺旋桨量产加工场景，专门适配12英寸规格、螺距为4的三叶碳纤维螺旋桨的模压成型工序，是小型碳纤维复材桨叶生产环节的核心成型工装。在实际生产应用中，这类模具直接对接热模压成型工位，替代传统的手工铺层打磨工艺，能够大幅提升同规格螺旋桨的生产一致性，解决手工制作桨叶动平衡偏差大、翼型精度不足的痛点，适配小批量定制以及中等规模量产的生产需求。

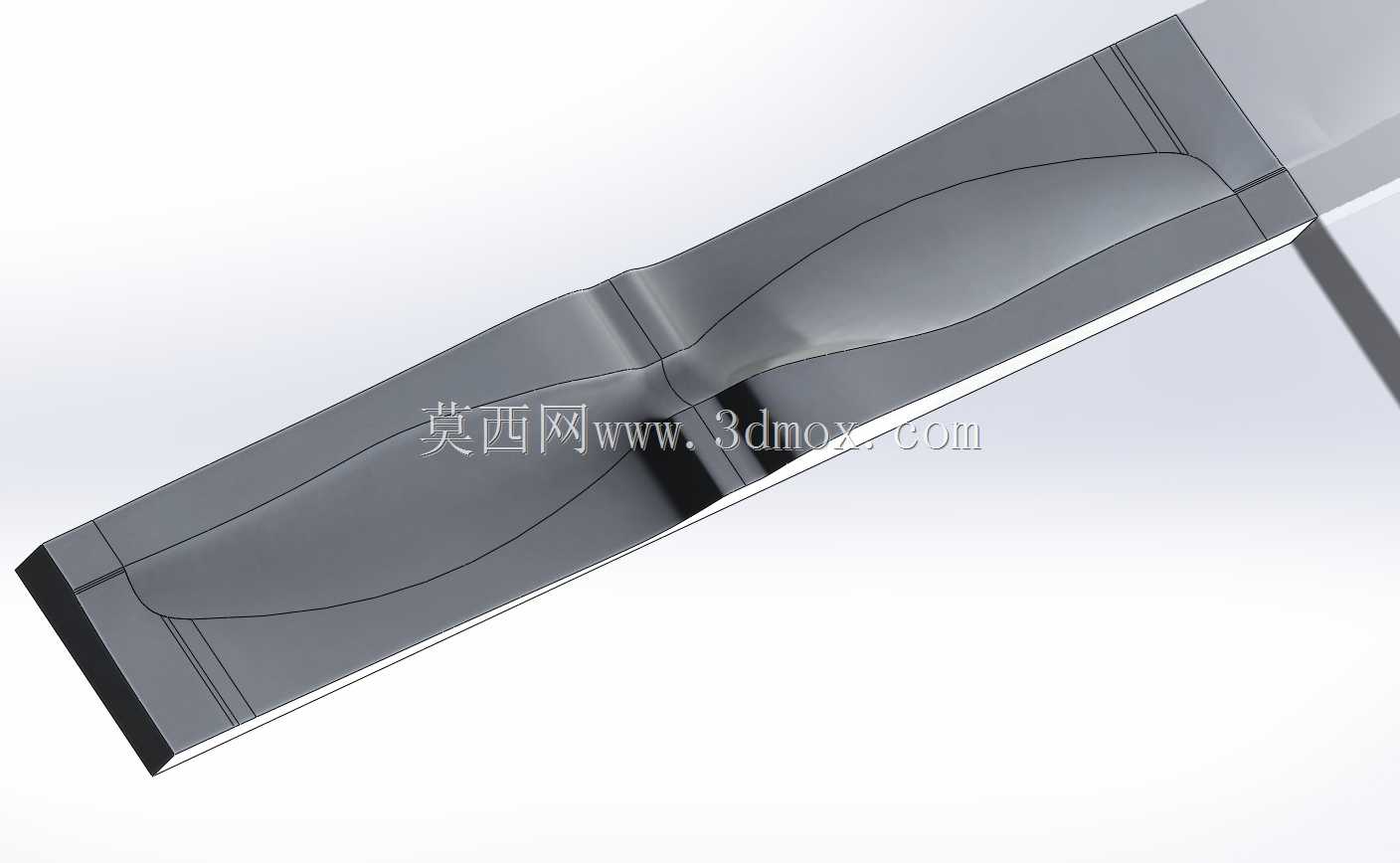

从功能特性来看，这套模具采用上下对合的分体式模腔结构，模腔内部完全复刻目标螺旋桨的完整翼型曲面，从桨根的安装定位座到桨尖的收窄翼缘，曲面过渡全程保持顺滑无拐点，能够精准还原螺旋桨的设计翼型，保证成型后的桨叶在高速旋转时的气动效率，减少紊流带来的动力损耗与振动问题。模具合模面设置了精准的定位止口，合模时能够自动对齐上下模腔，避免合模错位导致的桨叶分型面飞边过厚问题，减少后续打磨修整的工作量。模腔表面做了高抛光处理，适配碳纤维预浸料的热压成型工艺，能够保证成型后桨叶的表面光洁度，降低脱模时的粘模风险，提升成品的表面质量。

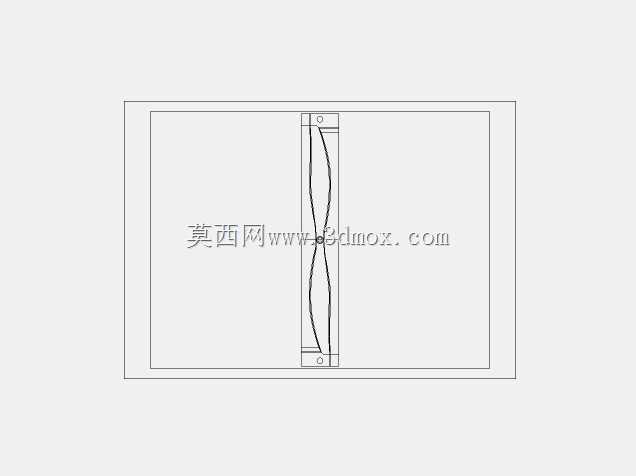

在设计思路上，这套模具完全围绕碳纤维螺旋桨的成型工艺需求展开，首先针对12x4规格三叶螺旋桨的翼型参数，对模腔曲面做了等距补偿设计，预留出碳纤维预浸料热压成型时的收缩余量，保证冷却脱模后的桨叶尺寸完全符合设计公差要求。其次在桨根对应的模腔位置，做了安装位的精准成型结构，能够直接在模压过程中成型出桨根的安装孔位基准，减少后续二次加工的定位误差，保证桨叶安装到电机轴上时的同轴度，从成型环节就为后续的动平衡校准打好基础。模具的整体外形采用长方体模架结构，边角做了倒角处理，方便在模压设备上的装夹固定，模架的厚度经过强度校核，能够承受热压过程中的成型压力，不会出现模腔变形的问题，长期使用也能保持模腔的尺寸精度。

从安装边界来看，这套模具的整体尺寸适配常规的小型热压机工作台面，不需要额外定制专用装夹工装，上下模的合模导向结构不需要额外加装导向配件，直接依靠模架止口就能完成精准对位，模腔的深度完全匹配12英寸螺旋桨的桨叶最大厚度，合模后的总厚度适配常规热压机的开模行程，不需要调整设备的原有参数就能直接上线使用。在实际生产中，这套模具成型的螺旋桨，能够满足微型无人机、航模设备对桨叶强度、重量以及动平衡的要求，桨叶的重量偏差可以控制在极小范围内，能够有效降低高速旋转时的振动，提升飞行器的飞行稳定性与续航表现。
