轻碳螺旋桨成型用防震飞片模具结构

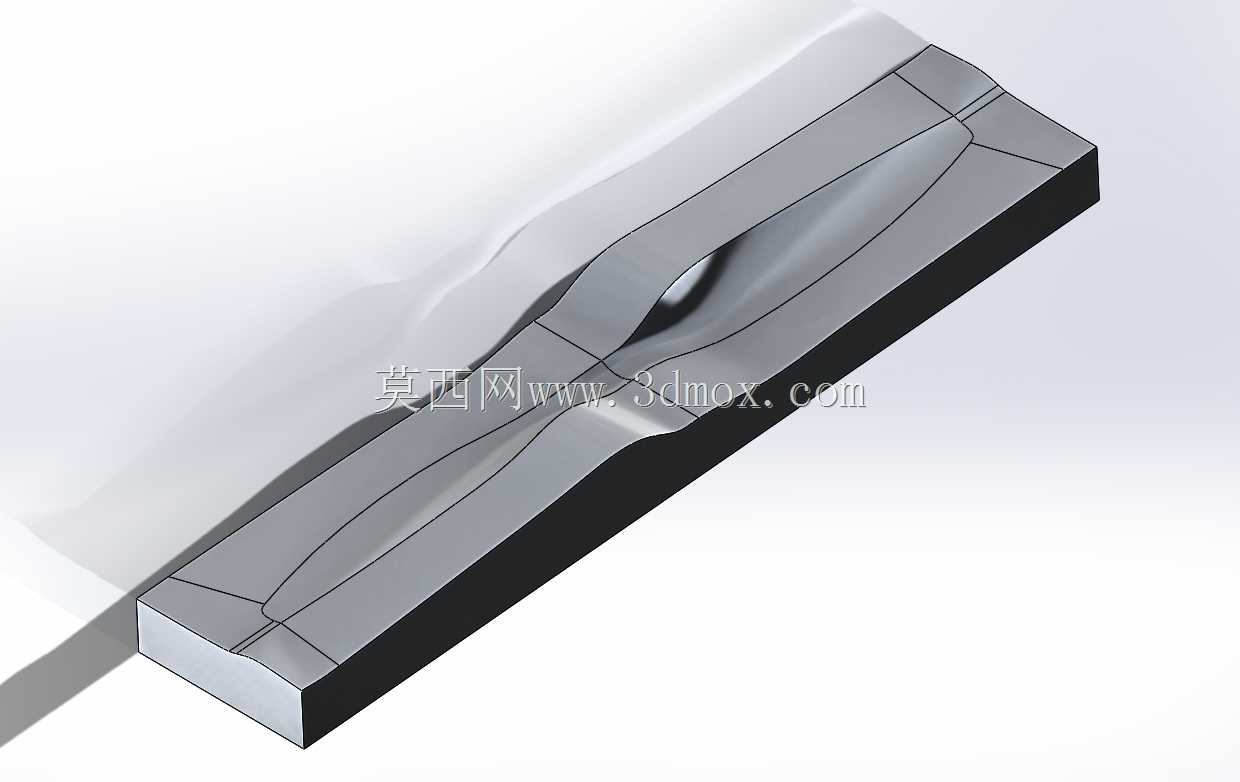

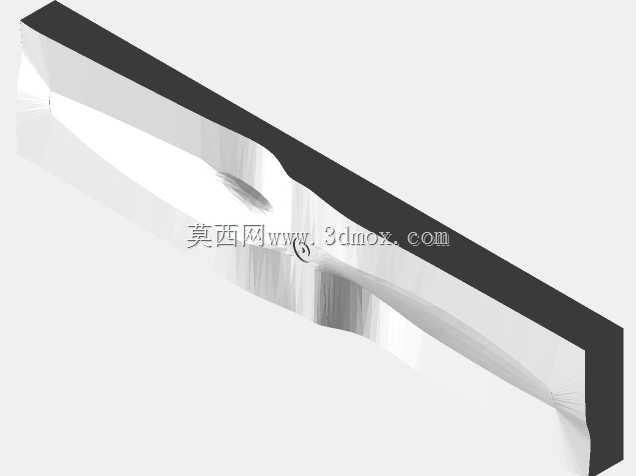

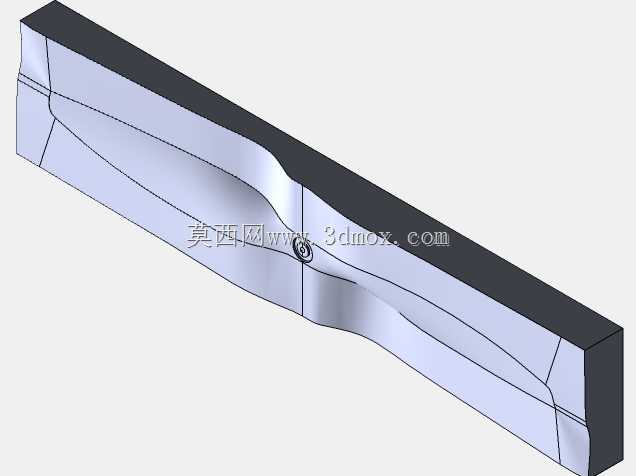

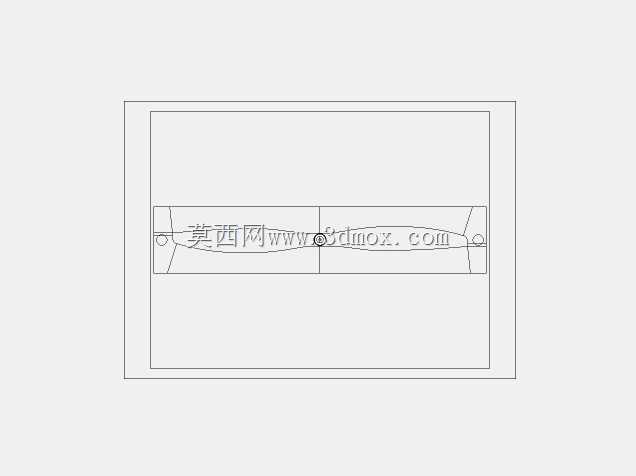

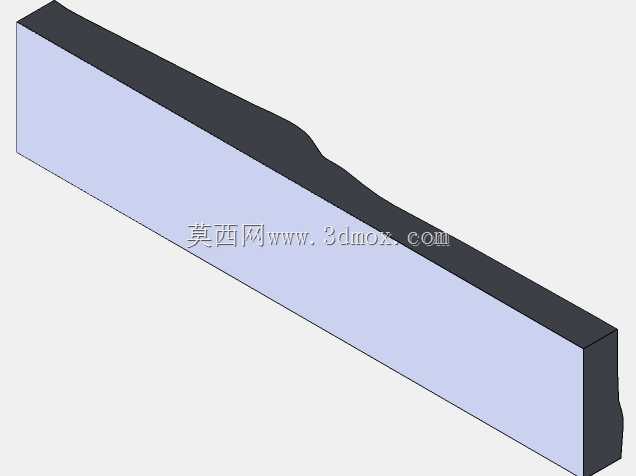

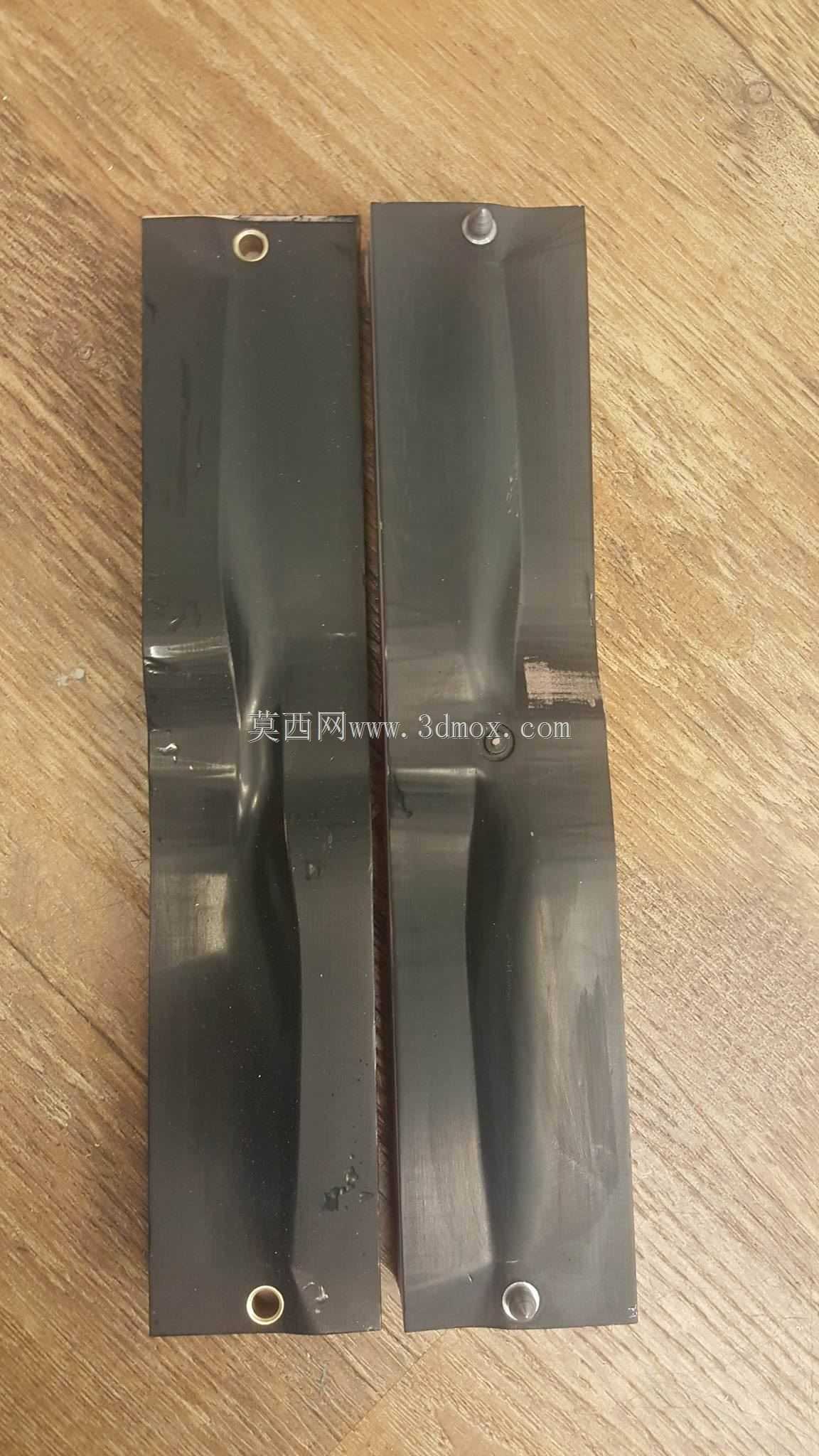

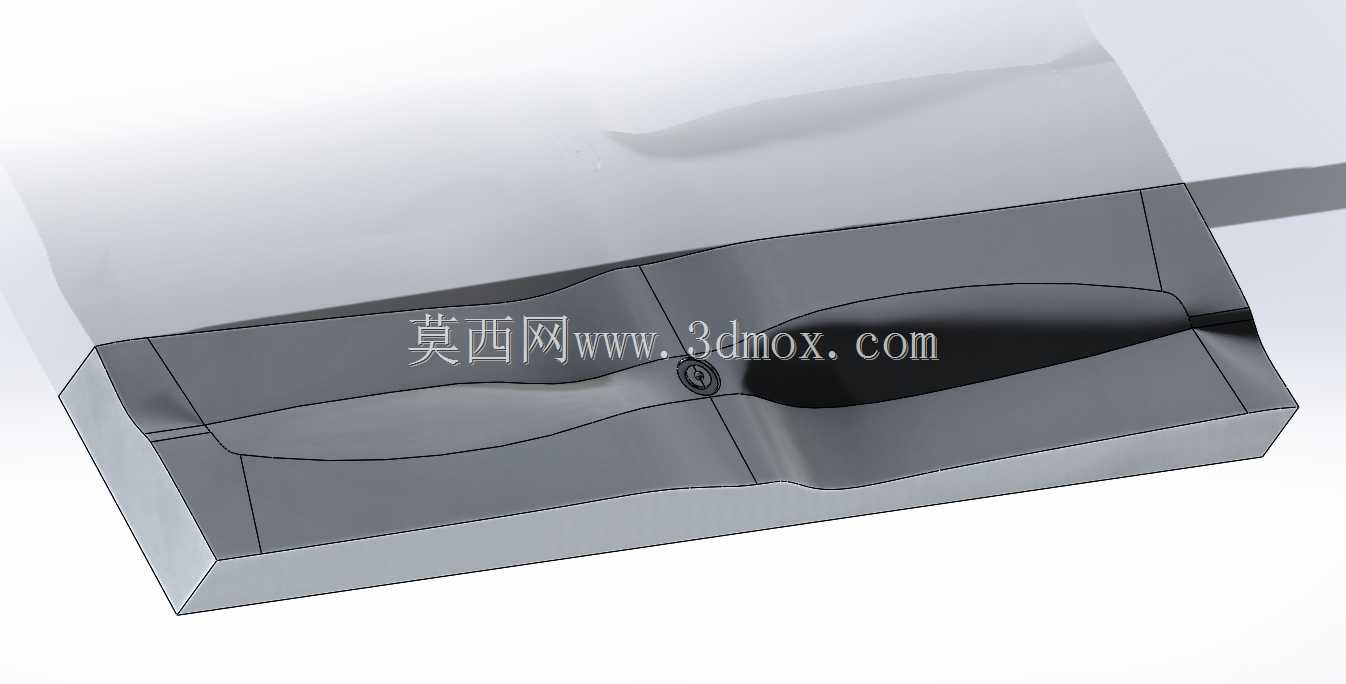

这款模具主要面向小型轻量化螺旋桨的批量成型加工场景，适配碳纤维复合材质的螺旋桨制品生产，常见于消费级无人机、小型航模、便携水上推进设备的核心部件制造环节，能够在成型过程中通过结构设计抵消物料固化、压合阶段产生的微幅震动，避免桨叶曲面出现形变、厚度不均的问题，保障成品螺旋桨的动平衡精度。从实际生产用途来看，该模具直接对应螺旋桨的一体式压合成型工序，配套的定位结构可实现坯料的快速装夹定位，合模过程中无需反复校准型腔对位，能够有效降低单件产品的成型辅助时长，适配小批量多批次的定制化螺旋桨生产需求，也可用于标准规格螺旋桨的规模化量产。在功能特性上，模具的型腔曲面完全匹配9x4规格防震飞片螺旋桨的翼型轮廓，分型面沿桨叶的最大轮廓线设置，开模时可避免剐蹭成型后的桨叶表面，减少后续打磨修整的工作量；模腔内部的流道设计贴合碳纤维预浸料的铺层走向，压合时可保障物料均匀填充到型腔的各个边角位置，不会出现局部缺料、纤维排布紊乱的问题，同时模具本体的刚性结构可承受成型过程中的持续压力，长期使用也不会出现型腔形变、合模错位的问题。设计思路上，这款模具优先保障螺旋桨翼型的成型精度，整体采用分体式模仁结构，将成型型腔与模架主体做分离设计，后续若需要调整桨叶的曲面参数，仅需更换对应模仁即可，无需重新制作整套模架，能够有效降低产品迭代的工装成本；同时在模腔对应桨叶根部的位置做了局部强化结构，因为螺旋桨工作时根部承受的扭矩最大，成型时该位置的物料压实度要求更高，强化后的模腔结构可保障该位置的成型密度，避免成品桨叶在高速旋转时出现根部断裂的问题。外形尺寸与安装边界方面，模具整体为长条形块状结构，模架的安装基准面做了精磨处理，可直接固定在常规吨位的压合成型设备工作台上，安装孔位采用通用间距设计，无需对现有设备工作台做额外改造即可完成装夹；模具的开模行程适配常规压合设备的行程参数，合模时的导向结构可保障上下模的对位精度控制在极小公差范围内，不会出现错模导致的桨叶轮廓偏移问题，配套的定位销结构可在铺料阶段快速完成坯料的位置固定，避免合模过程中坯料移位导致的成品报废。
