立式飞轮结构斯特林动力装置

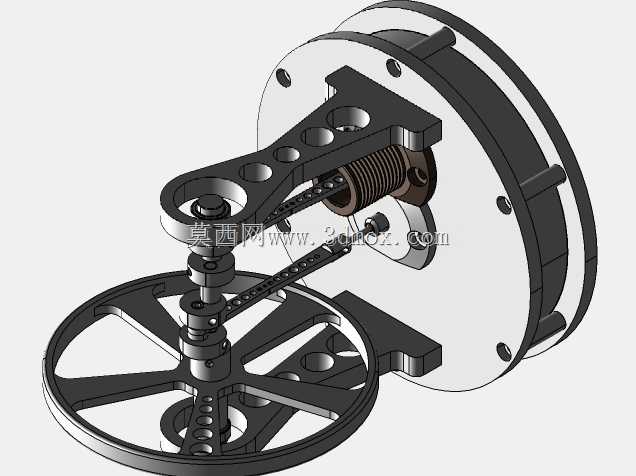

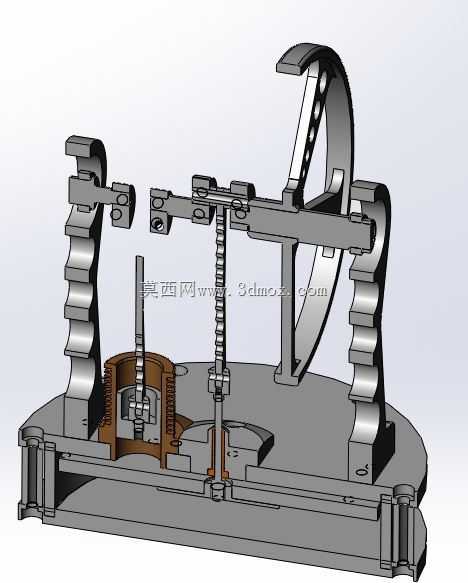

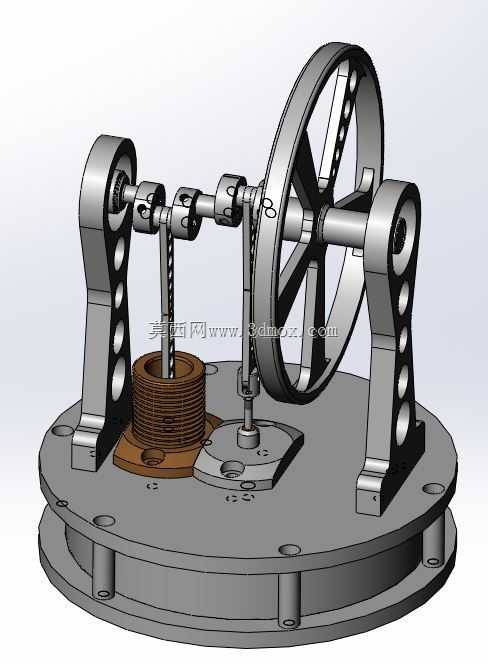

这款立式结构的斯特林动力装置，是基于外燃式热力循环原理设计的动力输出设备，可应用于科教演示场景、小型余热回收利用场景、低功率分布式动力供给场景，也可作为精密机械传动结构的教学载体，帮助从业者直观理解闭式循环热机的工作逻辑，在科普展馆、机械专业实训课堂、小型低温余热发电试验场景中都能发挥实际作用。该装置依靠封闭腔体内的工质受热膨胀、遇冷收缩形成的压力差驱动动力输出，不需要依赖燃料在缸内的爆燃做功，可适配太阳能、工业废热、生物质燃烧热等多种低品位热源，运行过程振动小、噪音低，适配对运行静谧性有要求的小型动力需求场景。从功能特性来看，装置采用对称式双支架支撑结构，大直径辐条式飞轮集成在动力输出轴中段，能够储存做功冲程的转动惯量，保障曲轴运转的连续性，避免动力输出出现卡顿；置换气缸与动力气缸采用分立布局，换热段设置在底座上方的铜质换热基座上，能够快速完成工质的冷热交替循环，动力传递连杆采用轻量化镂空设计，降低往复运动过程中的惯量损耗，提升动力传递效率。设计过程中优先保障了传动结构的同轴度，两侧支撑轴承座与底座采用一体化定位设计，减少装配过程中的同轴度误差，降低运转过程中的磨损；底座采用双层圆盘式结构，下层预留了均匀分布的安装孔位，可通过螺栓将整机固定在试验台架或安装基座上，安装边界清晰，不需要额外定制复杂的转接固定件；整机的重心集中在底座区域，大直径飞轮的重量通过两侧支架均匀传递到底座，即使在较高转速运转时也能保持足够的稳定性，不会出现侧翻风险。外形尺寸上，整机的横向宽度以飞轮直径为核心边界，纵向高度从底座安装面到飞轮顶端形成完整的尺寸包络，所有运动部件都设置在两侧支架的内侧区域，外部没有突兀的突出结构，在安装布局时不需要预留过大的周边安全避让空间，适配桌面级试验台、小型展示柜等紧凑空间的安装需求。装置的动力输出轴端预留了外接负载的连接位，可根据需求连接小型发电机、传动演示机构等外接负载，拓展不同的使用功能。
