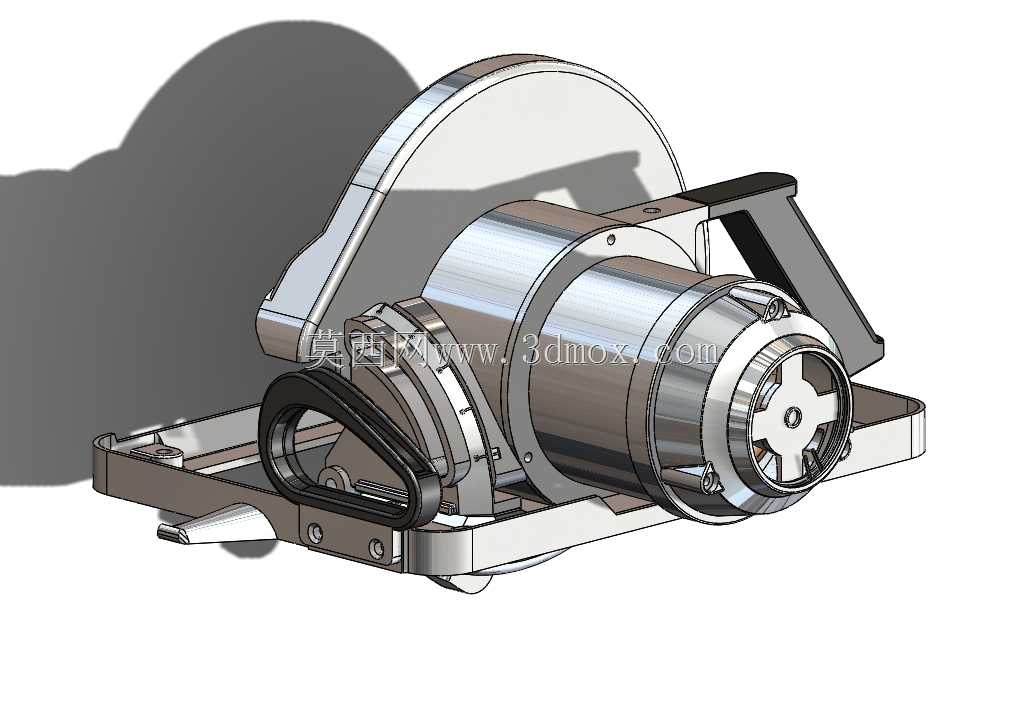

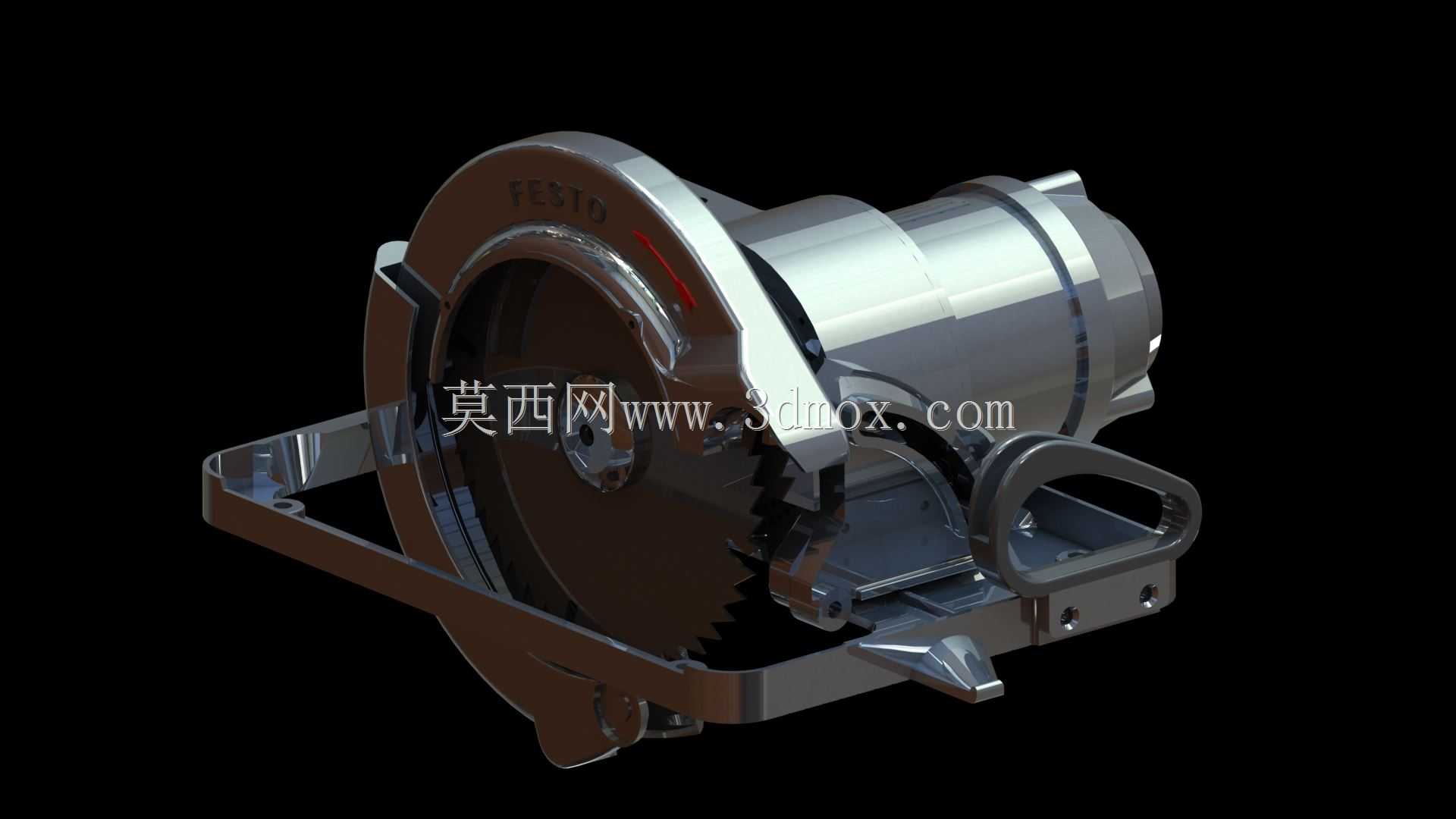

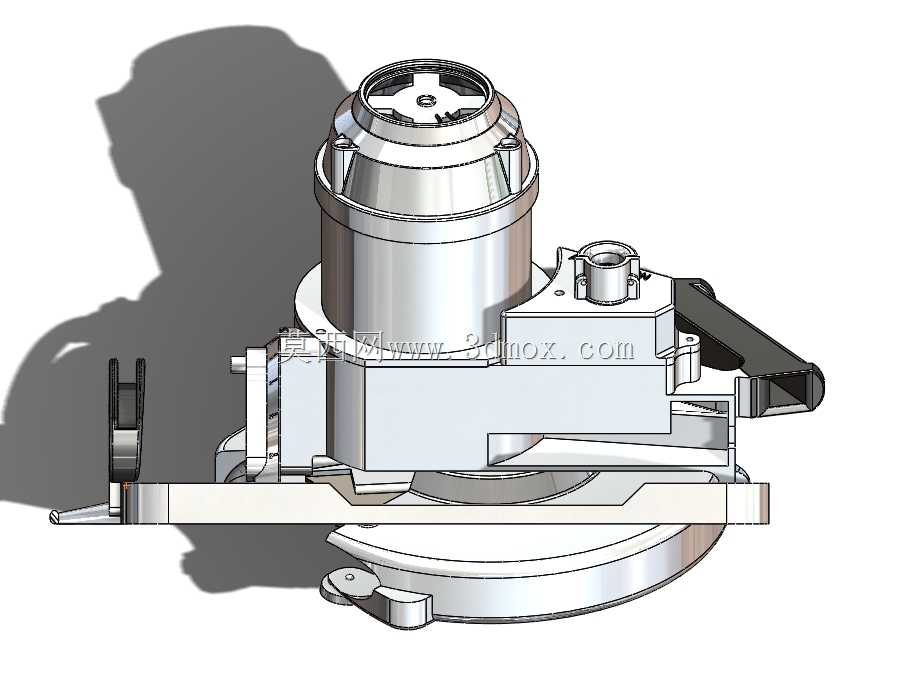

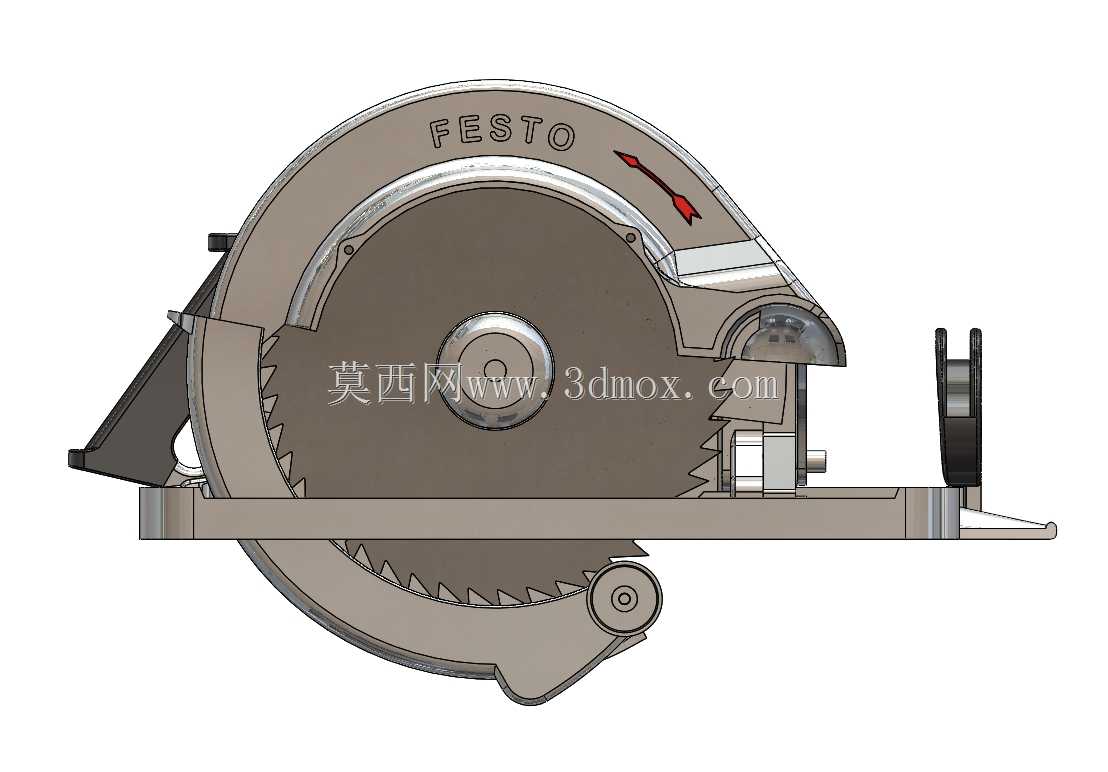

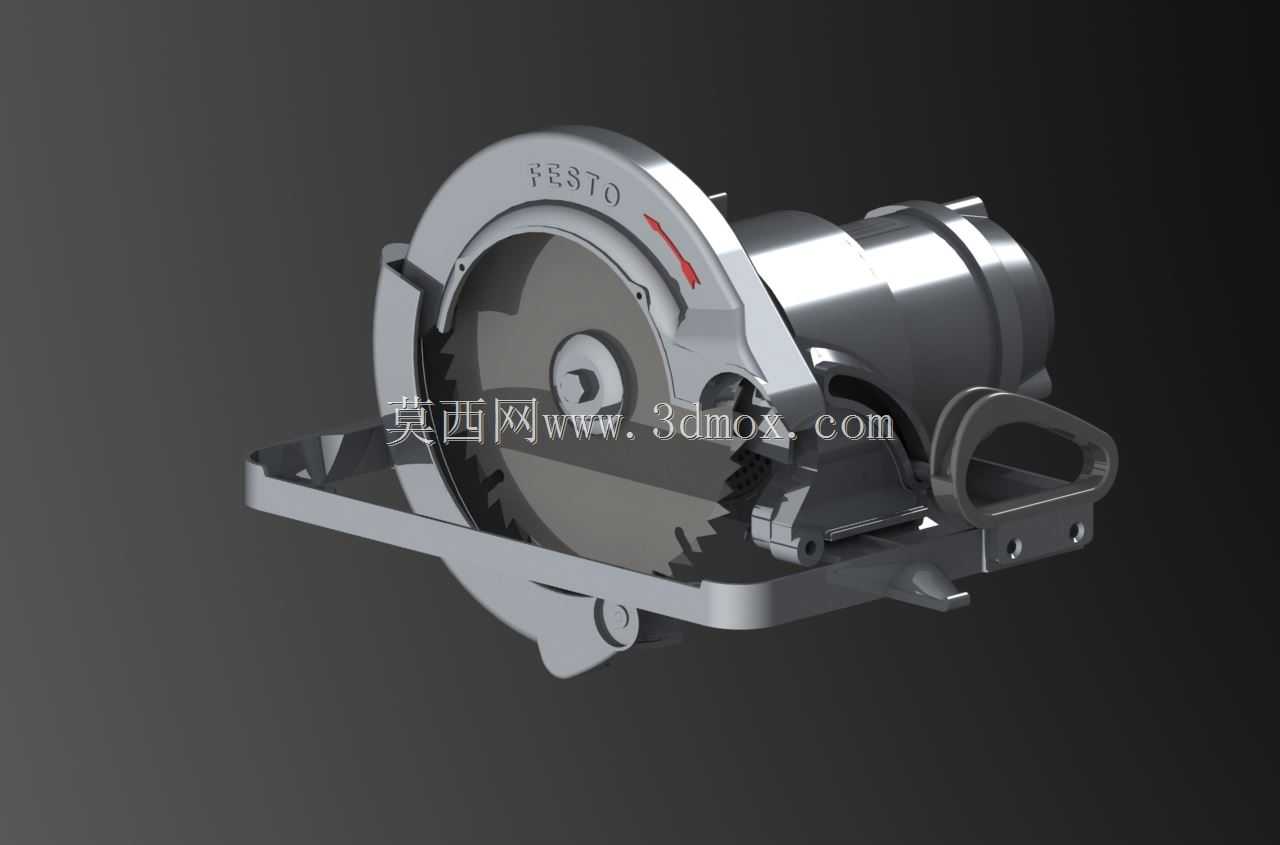

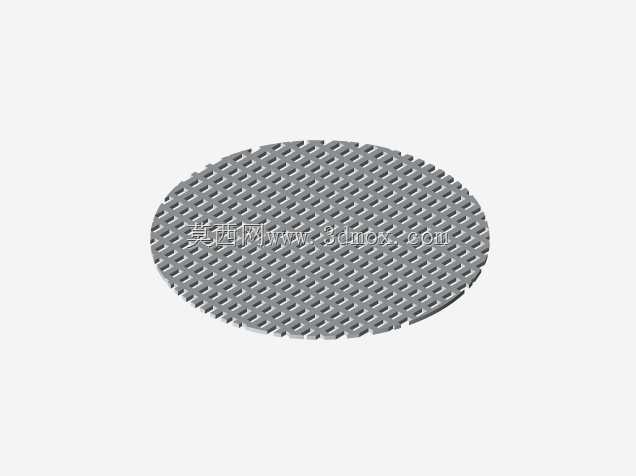

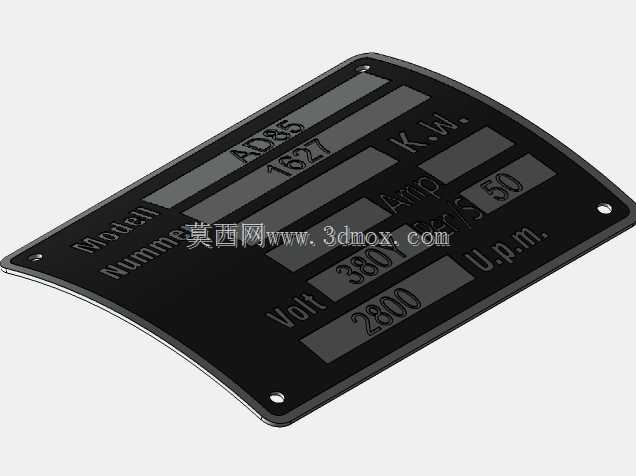

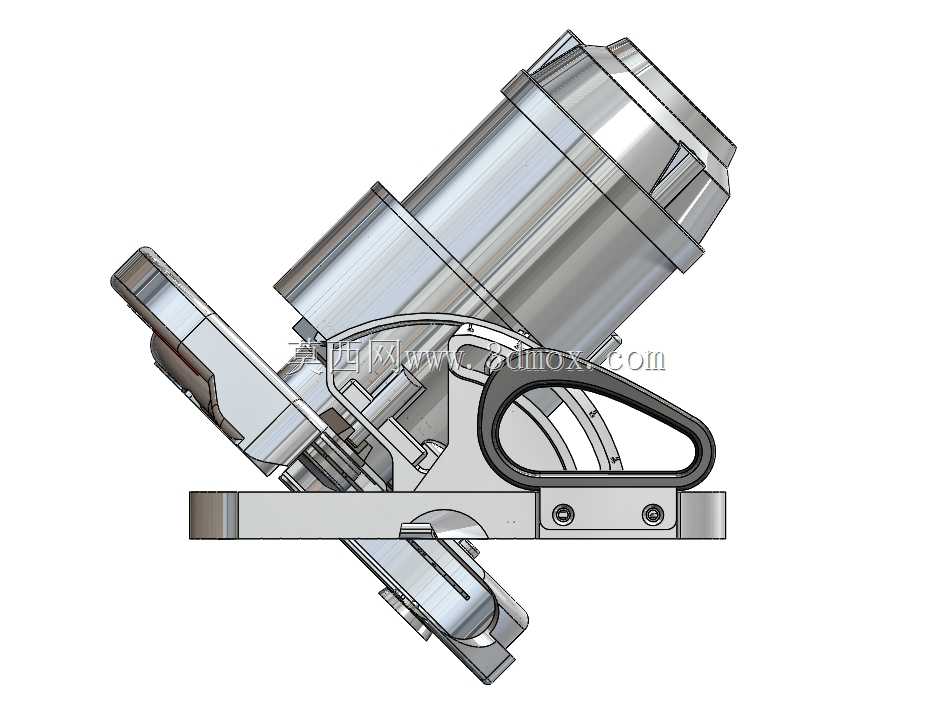

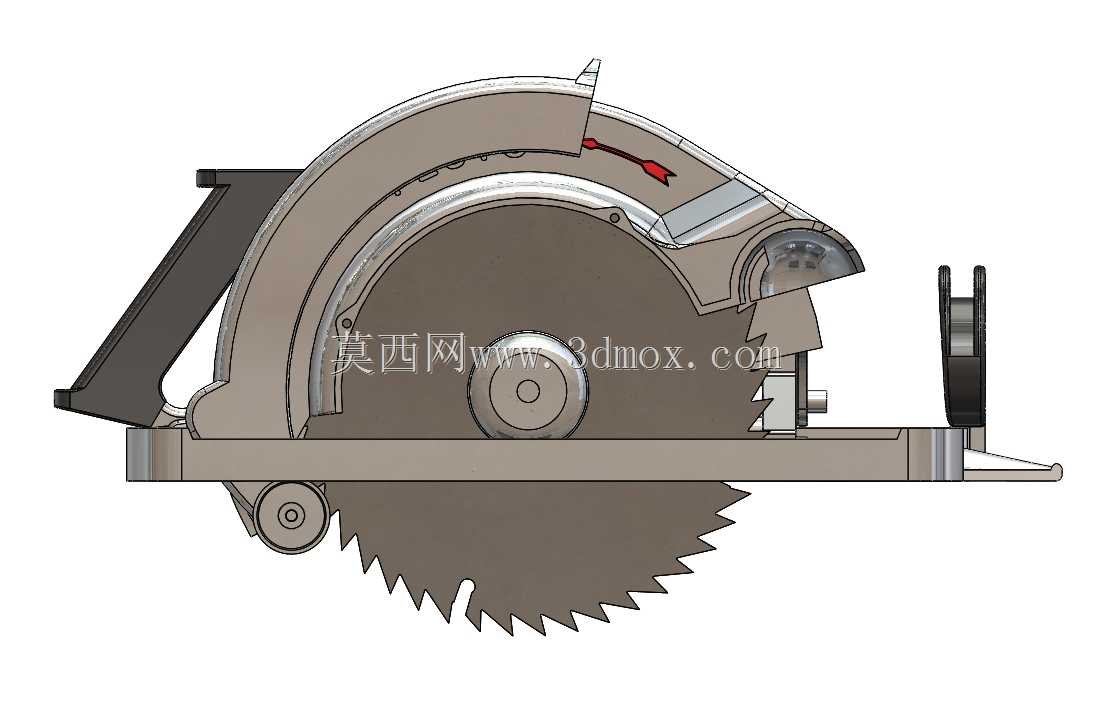

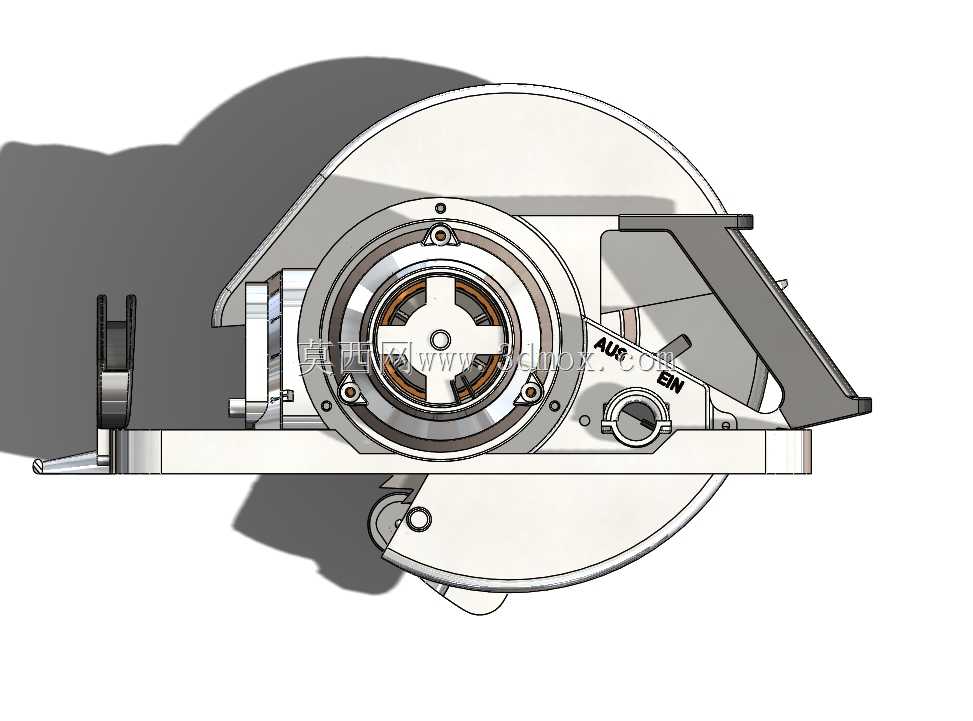

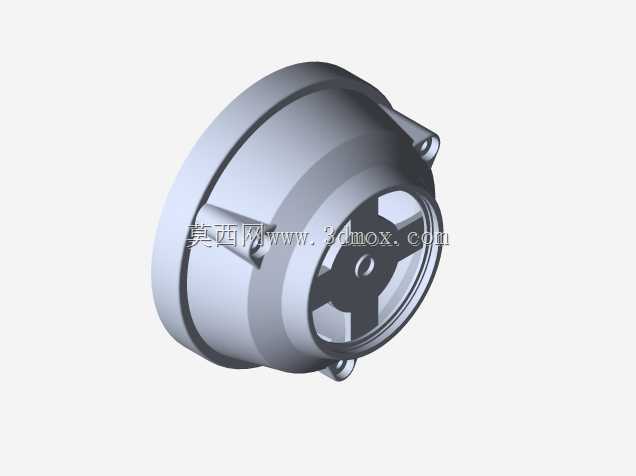

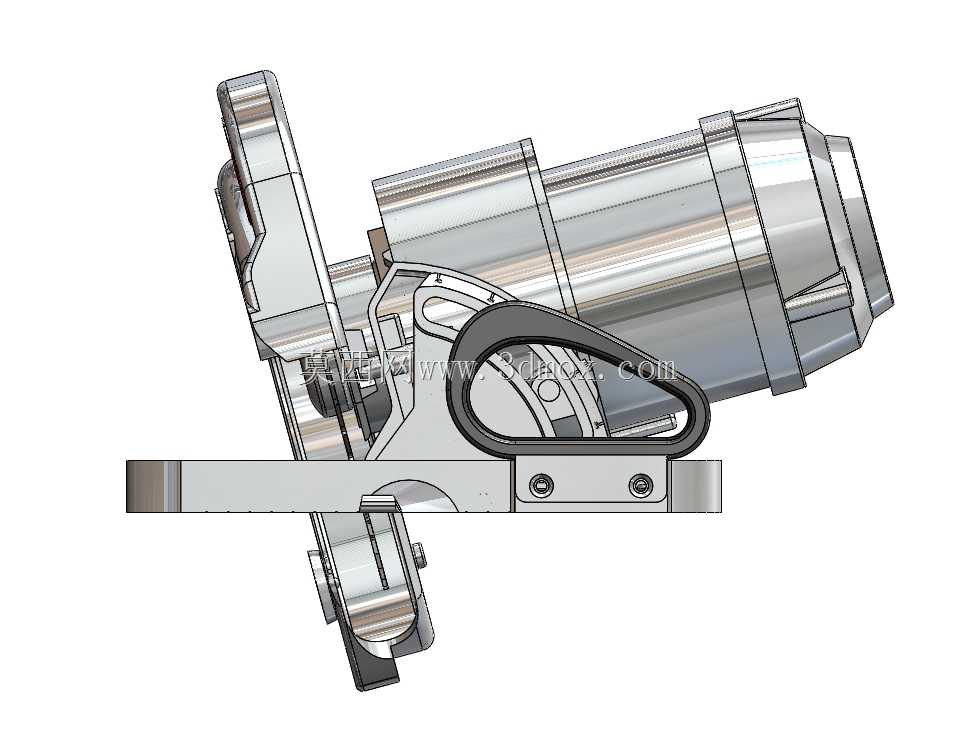

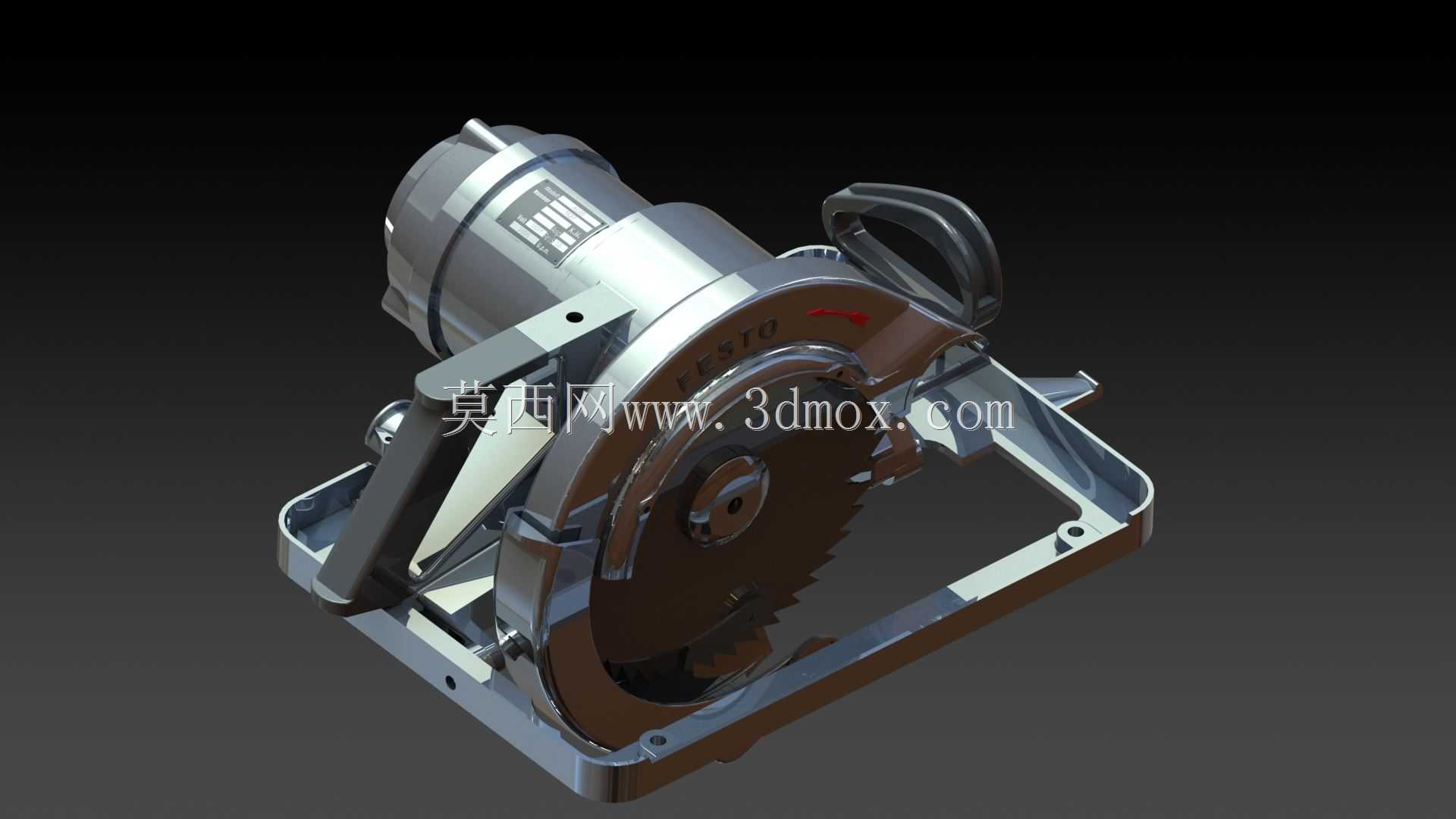

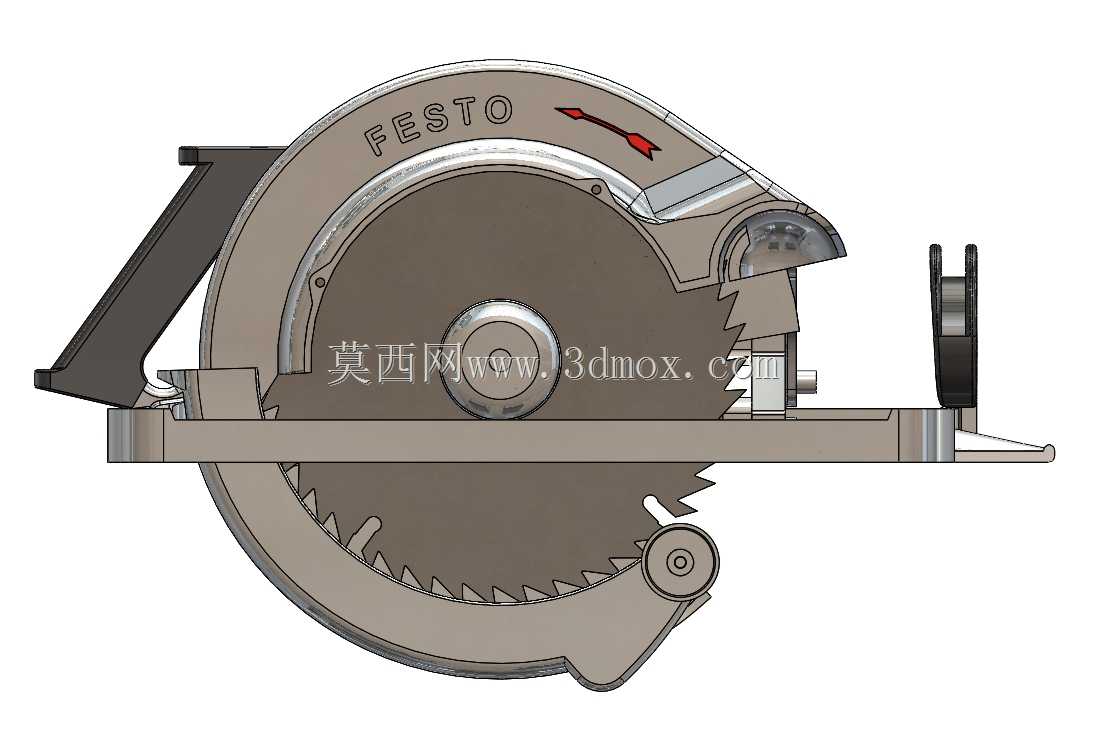

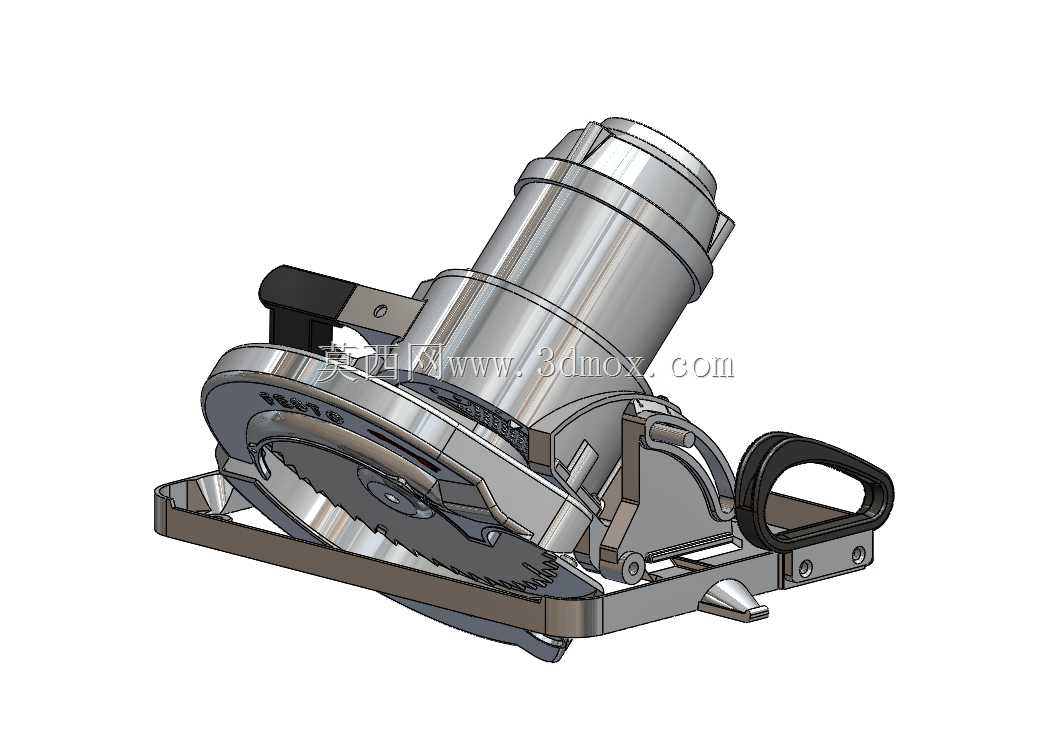

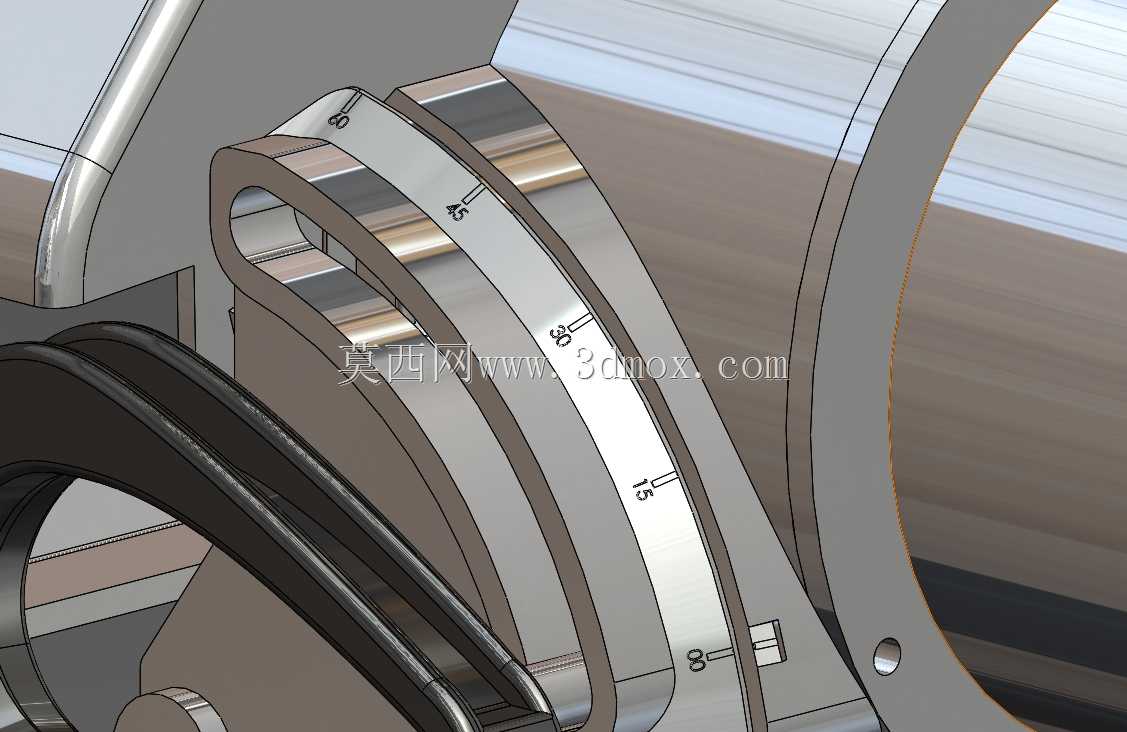

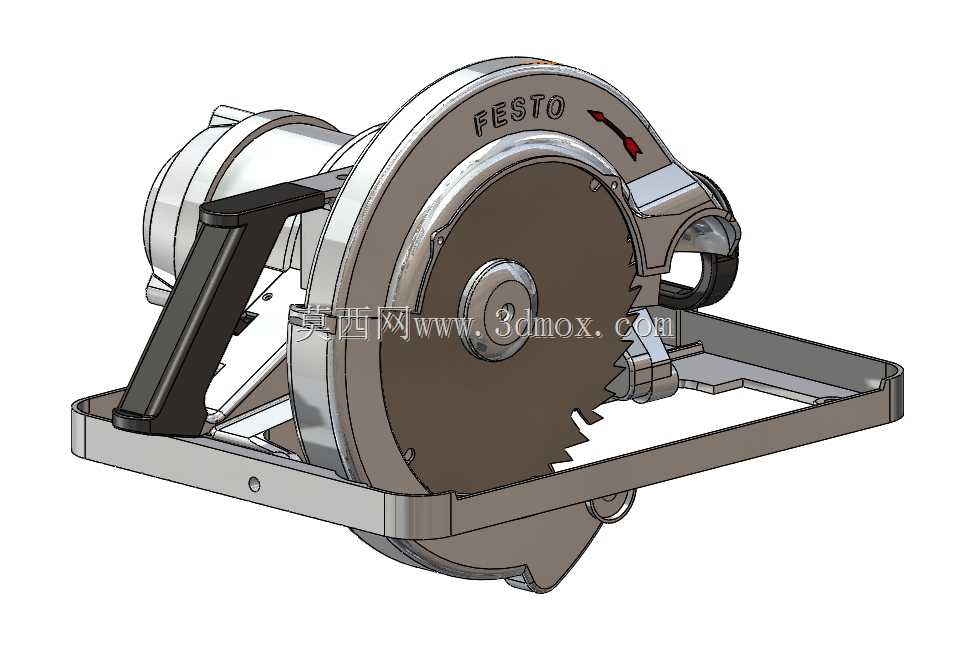

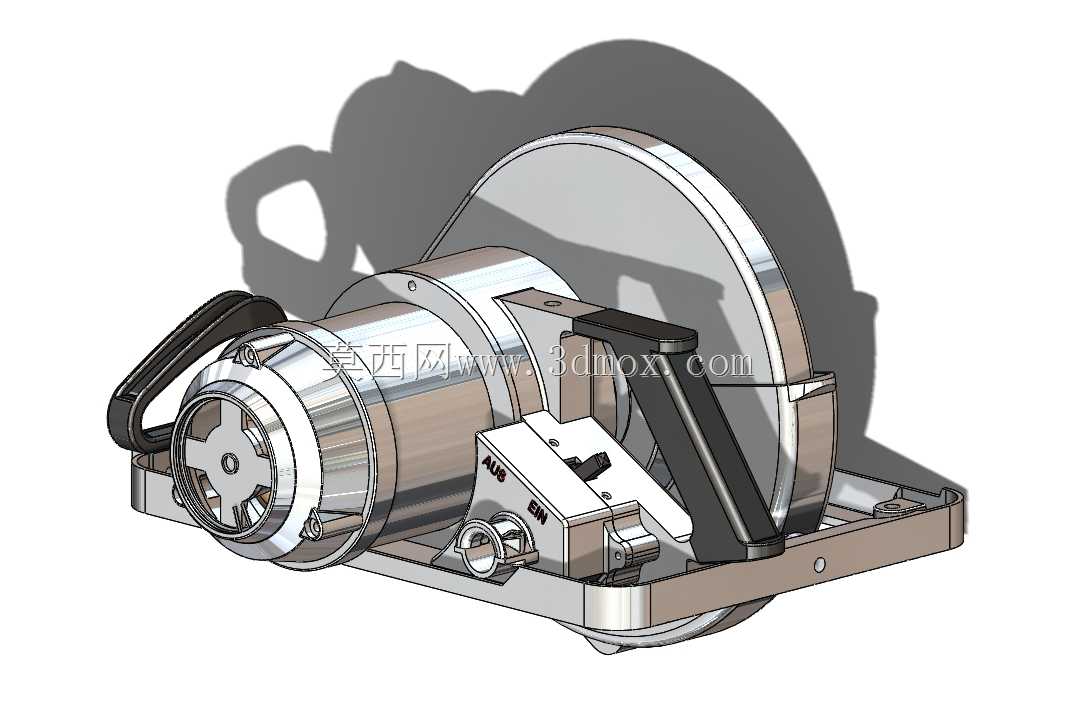

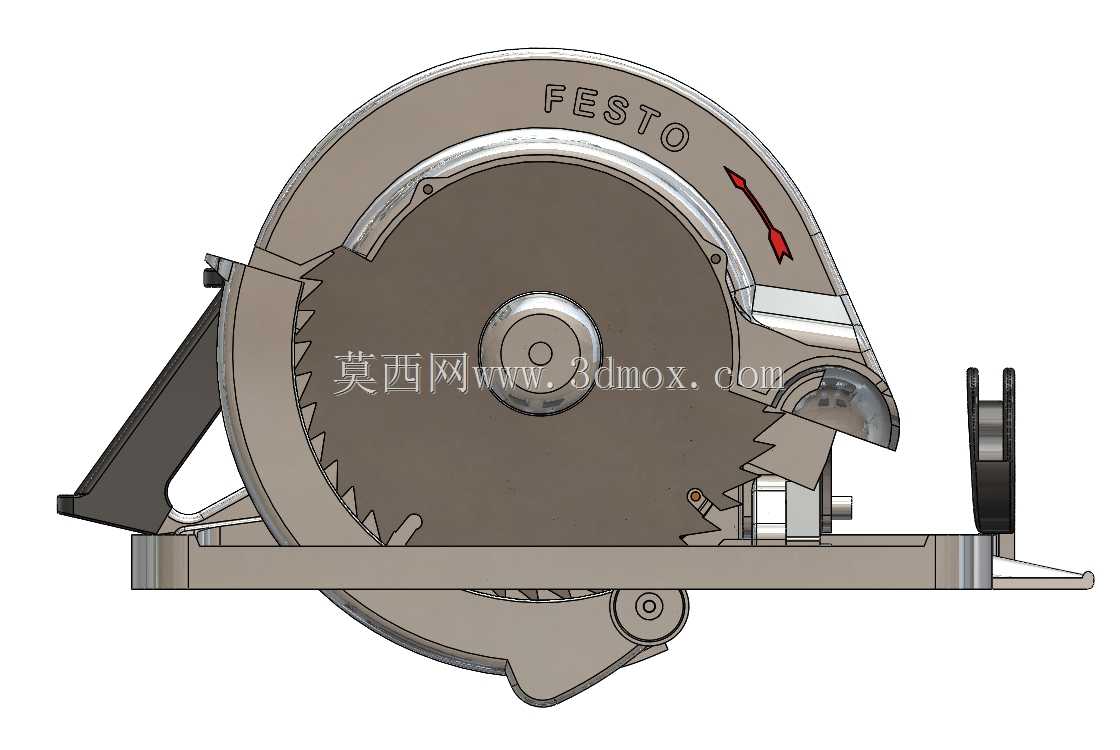

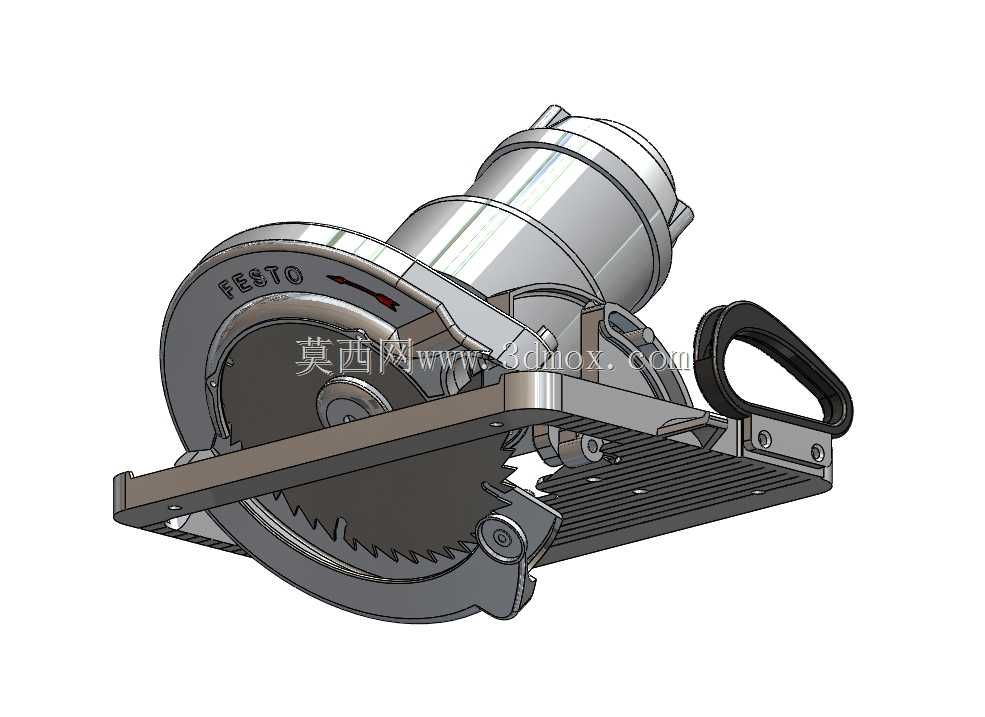

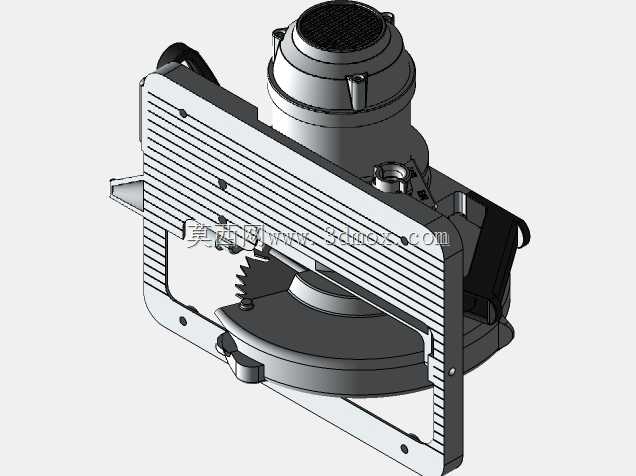

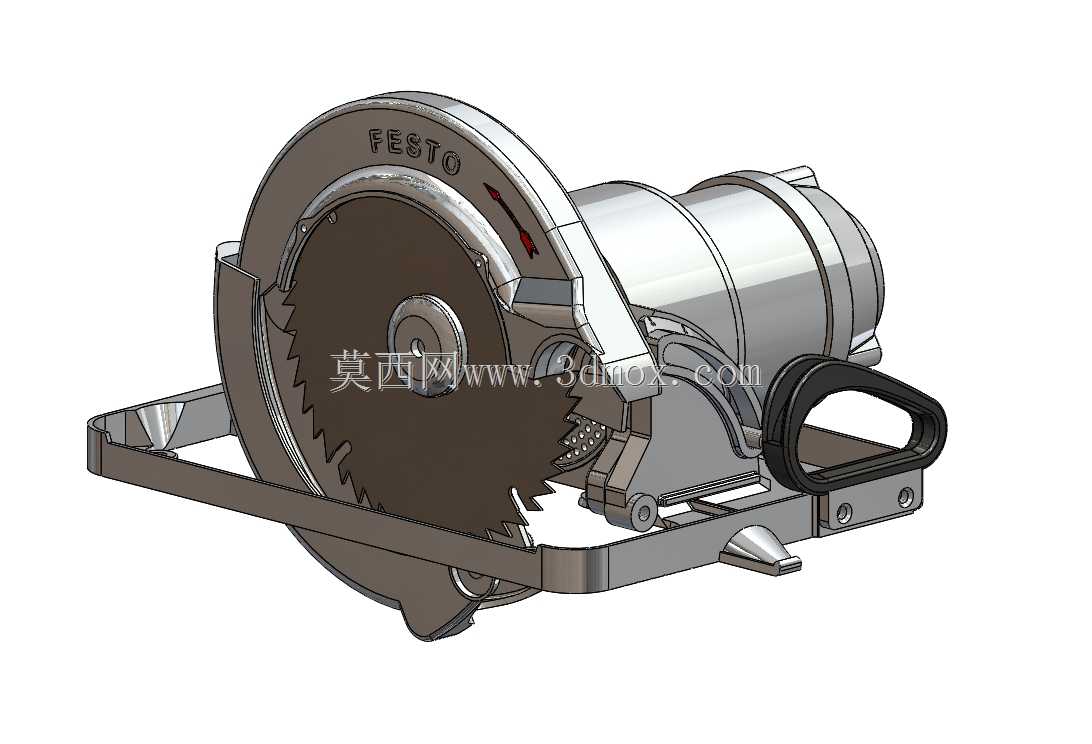

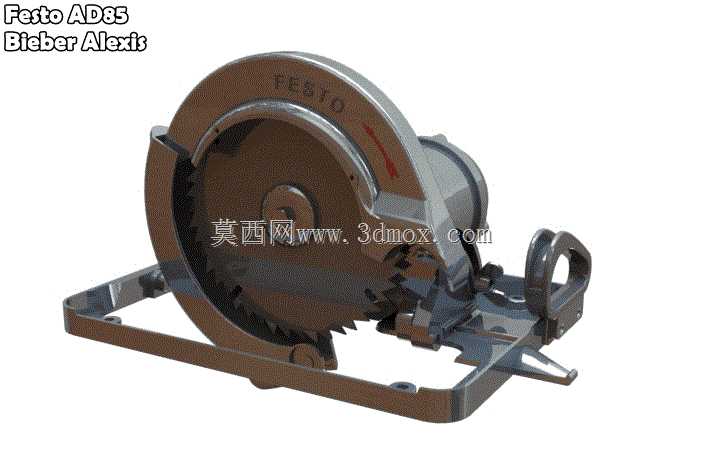

费斯托AD85手持圆盘切割工具结构设计

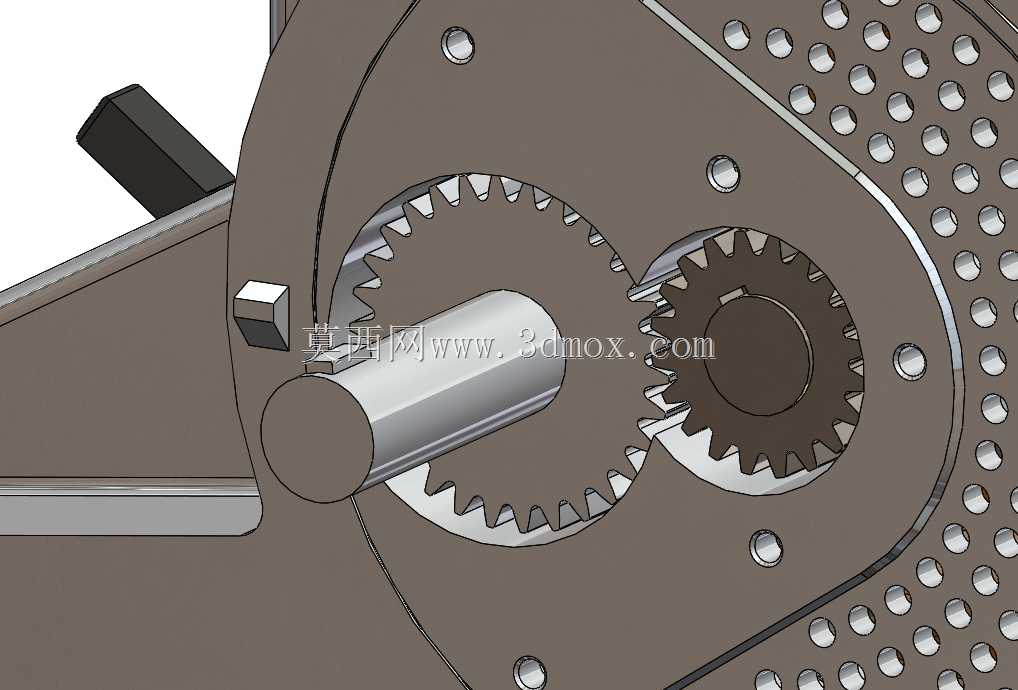

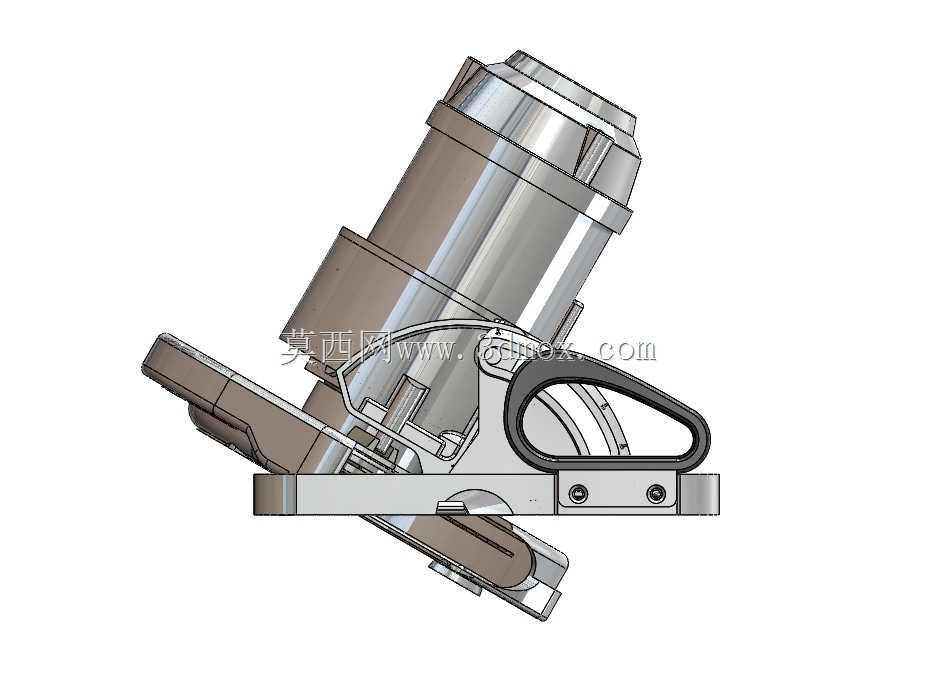

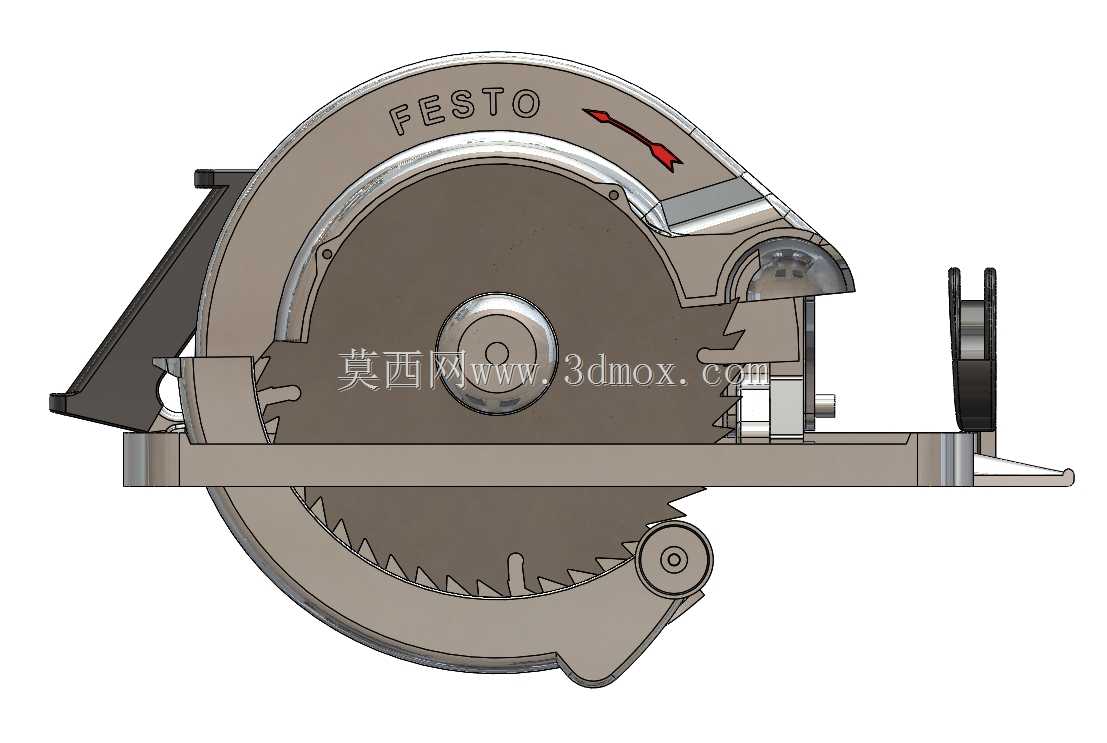

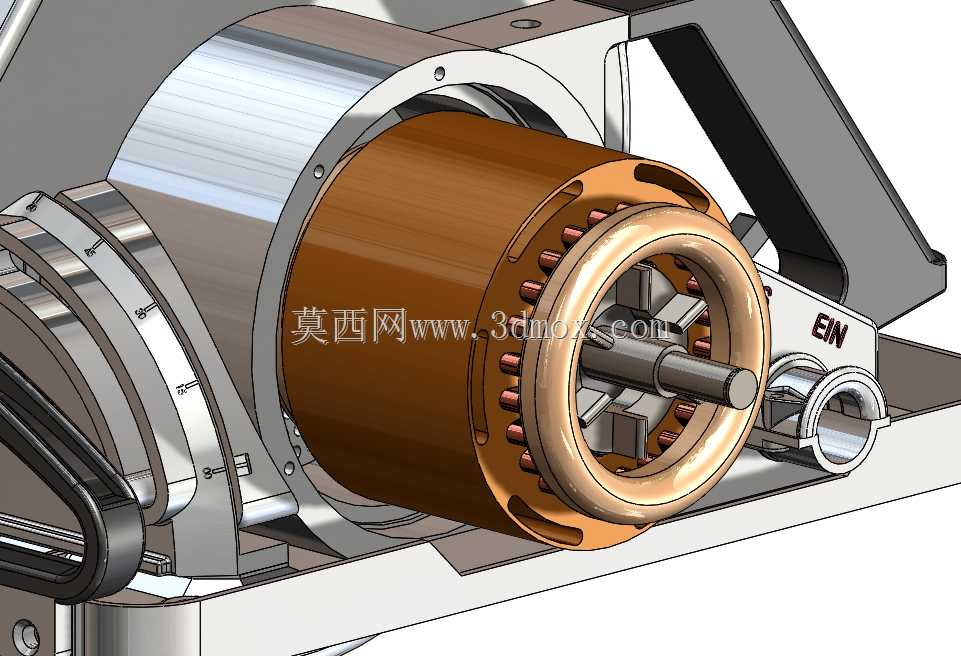

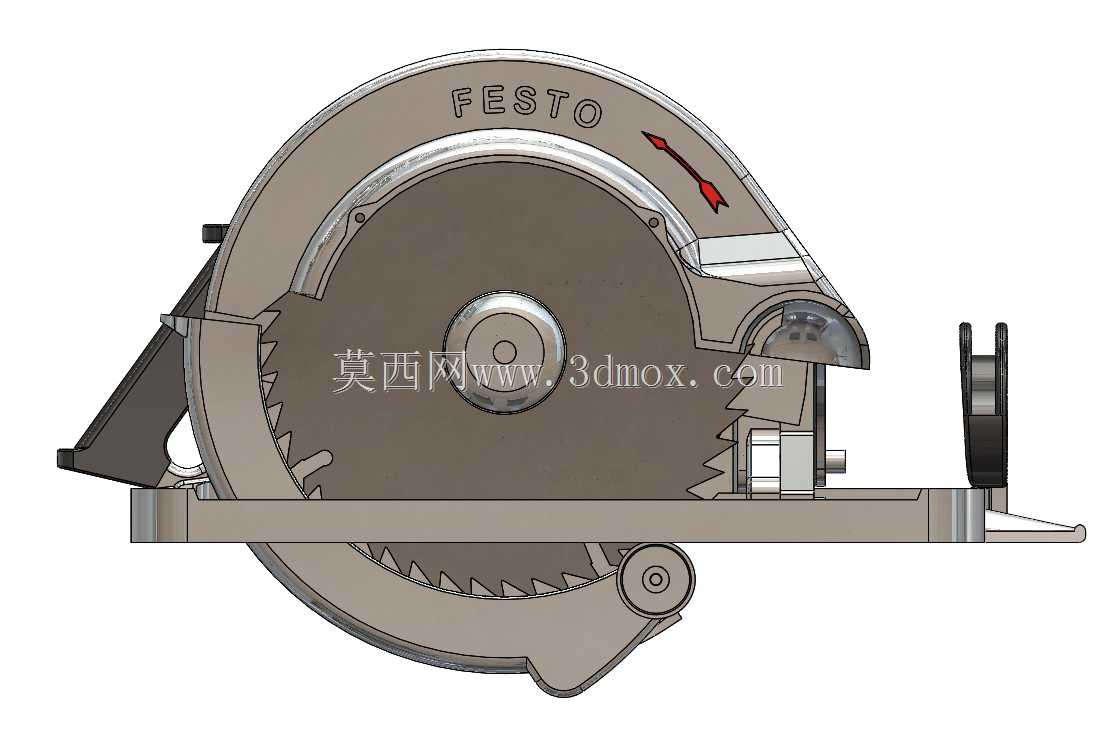

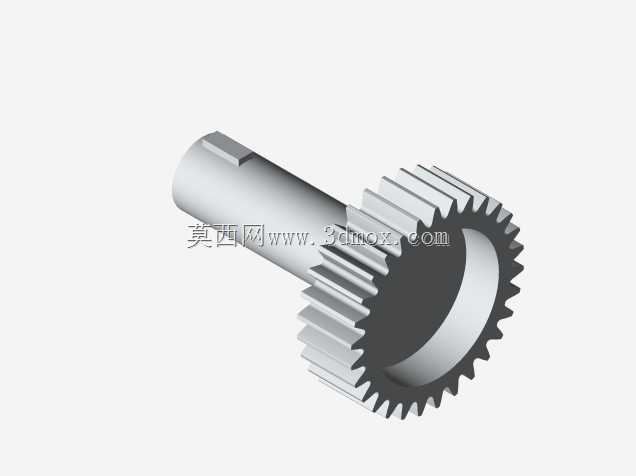

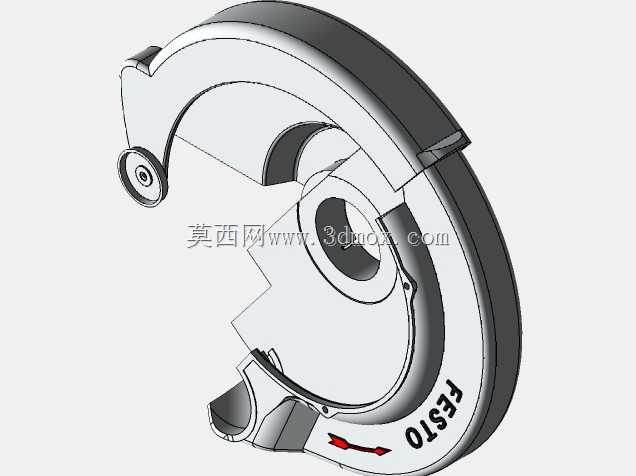

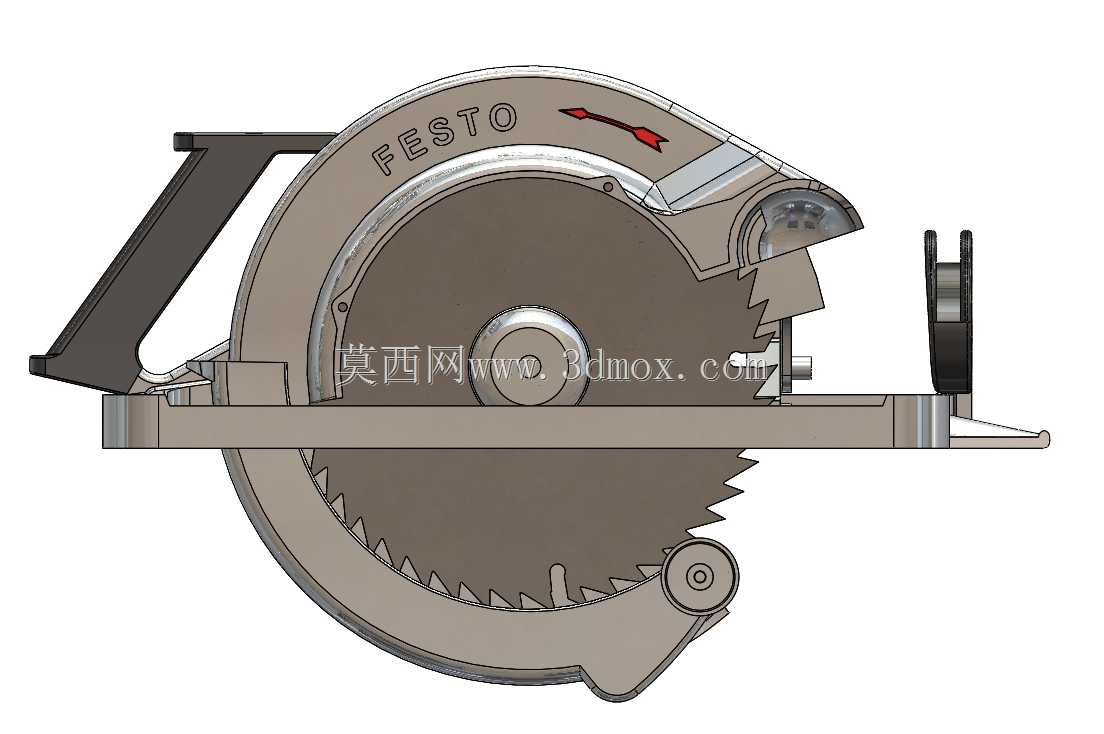

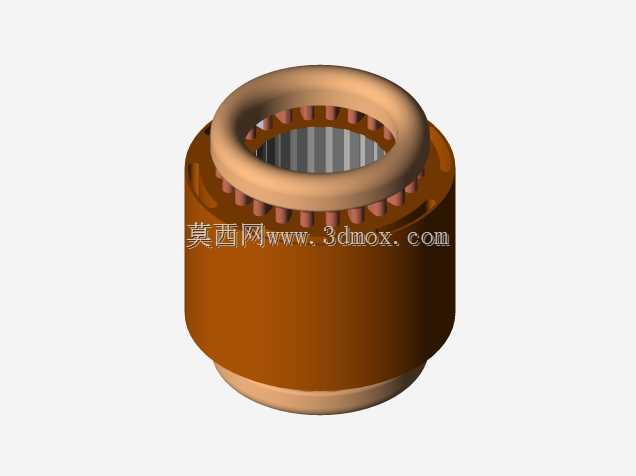

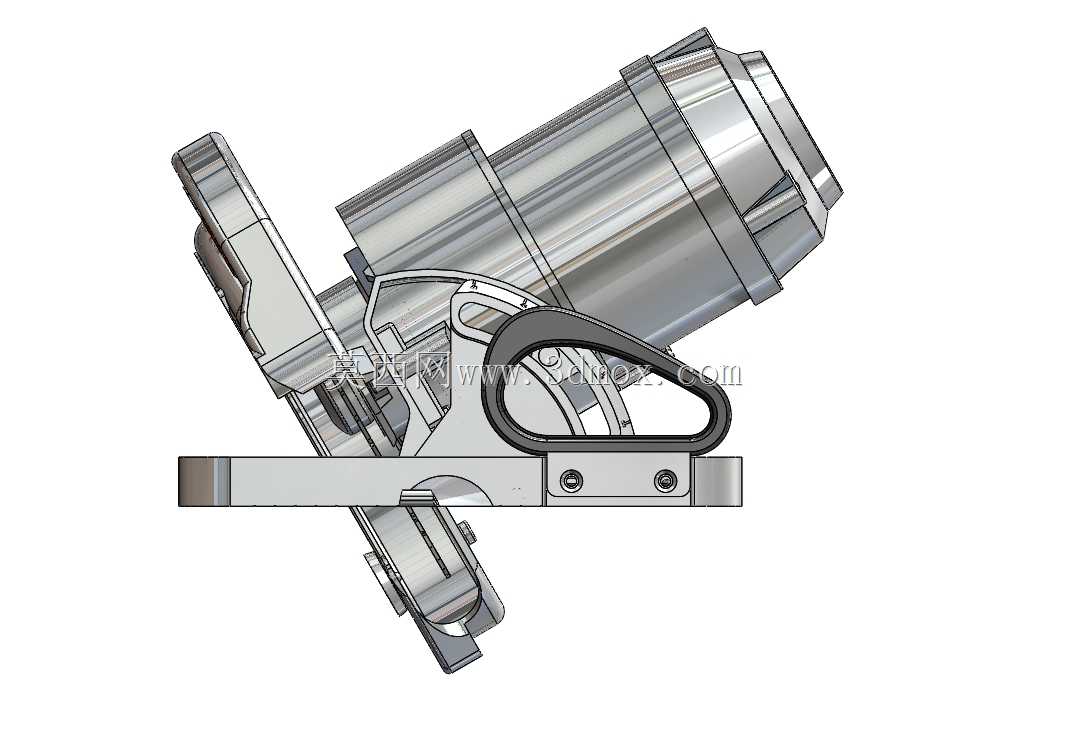

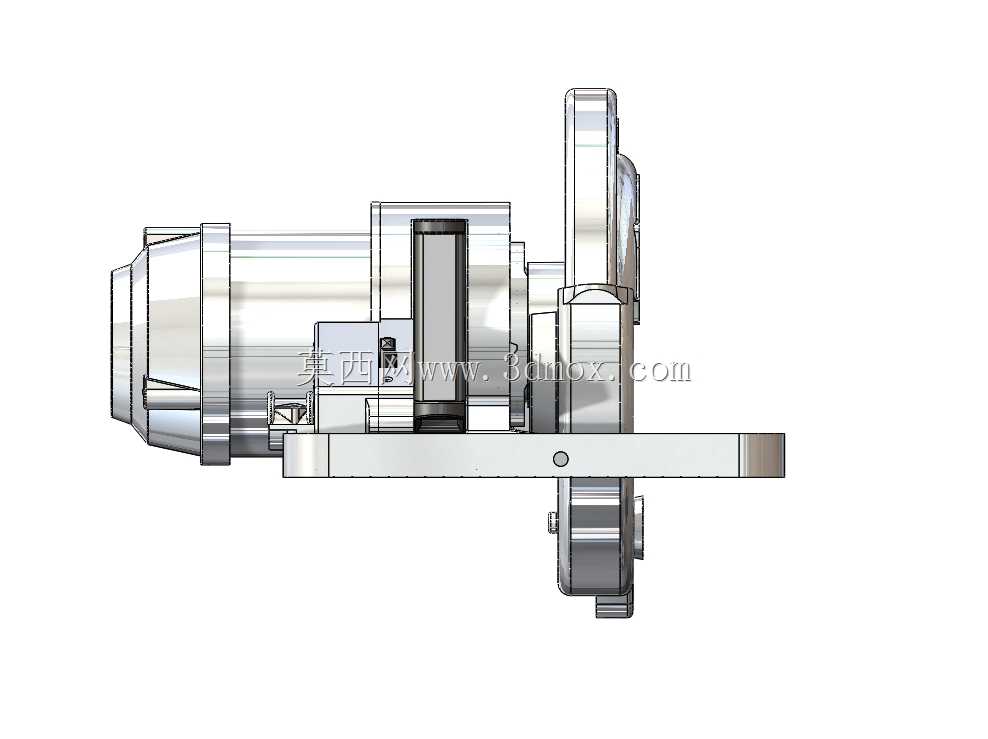

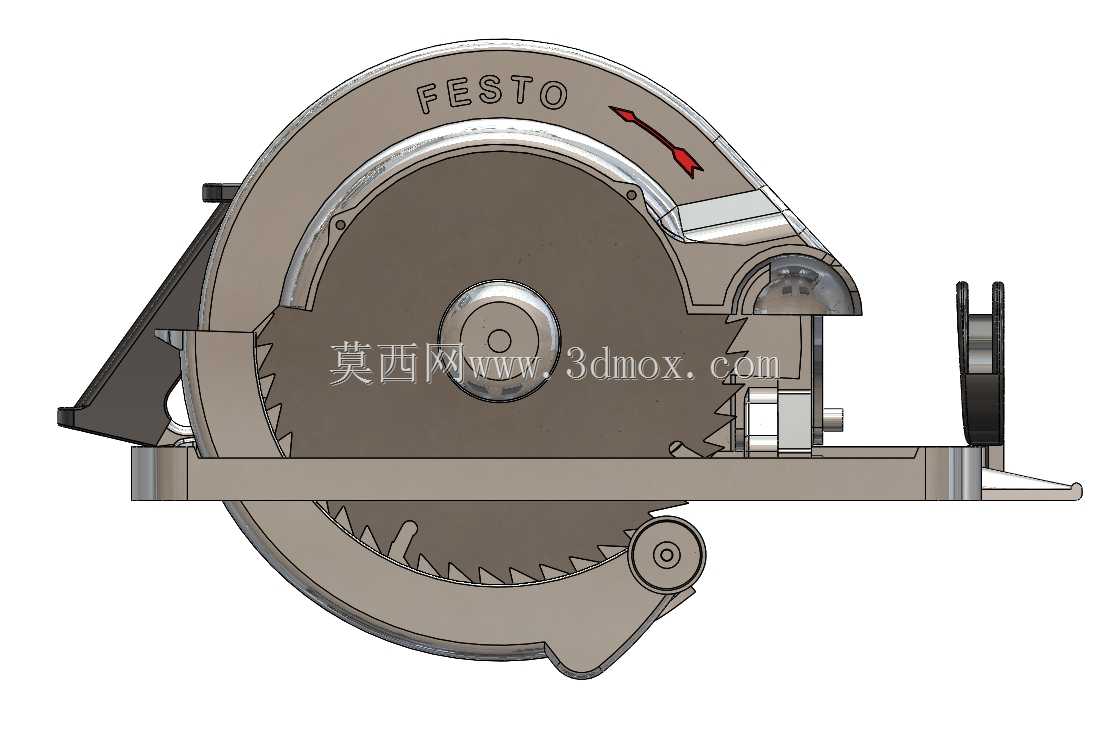

这款手持圆盘切割工具主要面向家装施工、木工作业、金属型材裁切等多场景作业需求，是现场施工环节中高频使用的便携式裁切设备，可适配不同材质的锯片完成实木板材、密度板、薄型金属型材、塑料管材等多种材料的直线裁切作业，在室内装修、现场木作安装、小型金属加工、户外应急施工等场景中都能发挥核心作用，相比固定式裁切设备，它无需复杂的安装固定流程，操作人员可手持移动作业，能够适配复杂多变的现场施工环境，完成边角位置、异形空间内的裁切需求。从功能特性来看，该设备采用一体化的机身结构设计，将驱动电机、锯片防护结构、握持手柄、辅助支撑底座整合为紧凑整体，电机输出端直接与锯片安装位连接，减少传动环节的动力损耗，保障锯片转动时的扭矩输出稳定，可应对不同硬度材料的裁切阻力。外层的半包围防护结构可在作业过程中阻挡裁切产生的飞溅碎屑，避免碎屑飞溅对操作人员造成伤害，同时防护结构的边缘做了圆弧过渡处理，不会在移动设备时剐蹭作业面或操作人员衣物。设备的握持区域采用符合人体工学的环形手柄设计，操作人员可单手握持主手柄完成设备操控，辅助支撑底座可贴合在待裁切材料表面，为设备提供稳定的支撑基准，保障裁切过程中锯片行进方向稳定，避免出现裁切走偏、锯片卡滞的问题。在设计思路上，该结构优先平衡了设备自重与结构强度的关系，机身主体采用轻量化的金属壳体结构，既能够承受电机高速运转产生的振动与作业时的外力冲击，又能控制整体重量降低长时间手持作业的疲劳感，锯片安装位设置了快拆锁紧结构，可快速完成锯片的更换操作，适配不同裁切需求的锯片类型，无需额外复杂工具即可完成换片操作。从安装边界与外形尺寸来看，设备整体采用紧凑化布局，电机部分与锯片防护结构同轴排布，最大程度压缩了设备的横向占用空间，可在狭窄的作业空间内灵活操作，辅助支撑底座的接触面做了平整化处理，与材料表面贴合时不会出现晃动，底座的前端设置有导向定位边，可配合划线标记完成精准的直线裁切，手柄的握持角度经过优化，操作人员手持设备时自然状态下锯片即可垂直于作业面，无需刻意调整手腕角度即可保障裁切的垂直度，设备的电源接口设置在机身尾部，作业过程中电源线不会干扰锯片的行进路径，也不会与待裁切材料产生剐蹭，整体结构的各个部件之间预留了合理的装配间隙，既保障各运动部件运转顺畅，又避免碎屑进入机身内部影响电机使用寿命。
