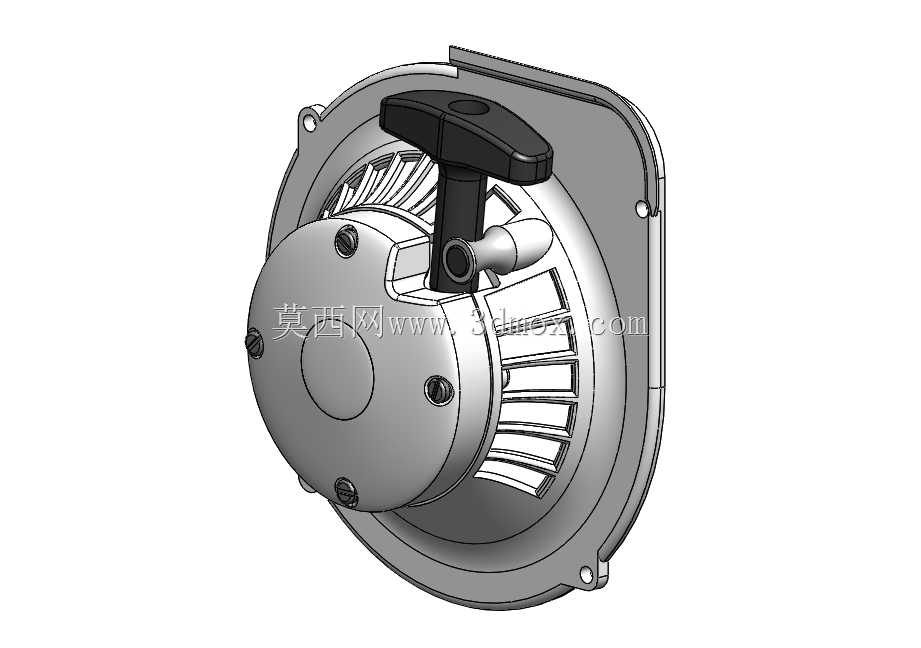

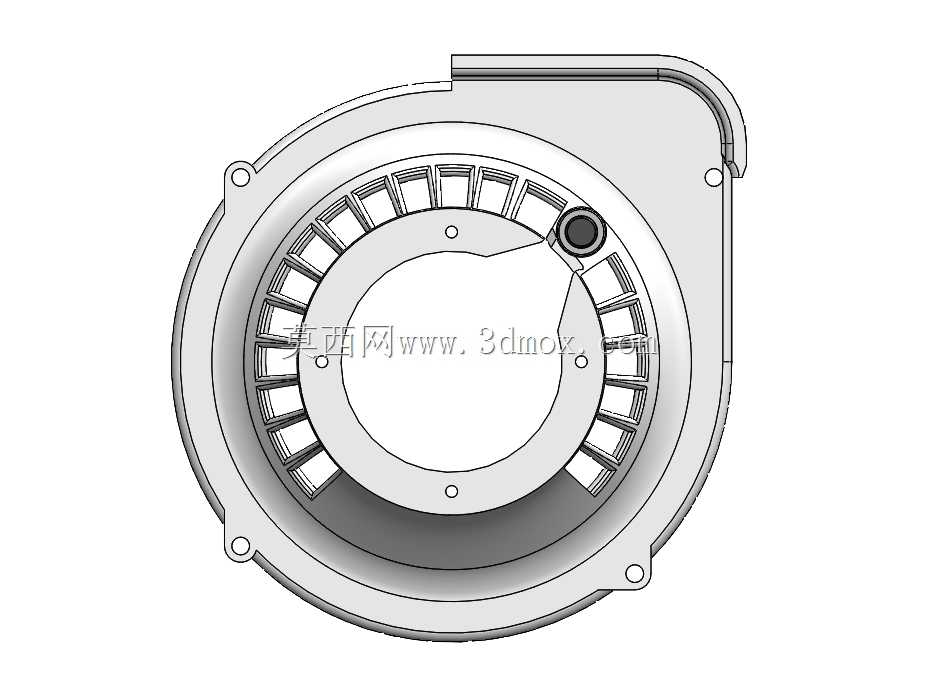

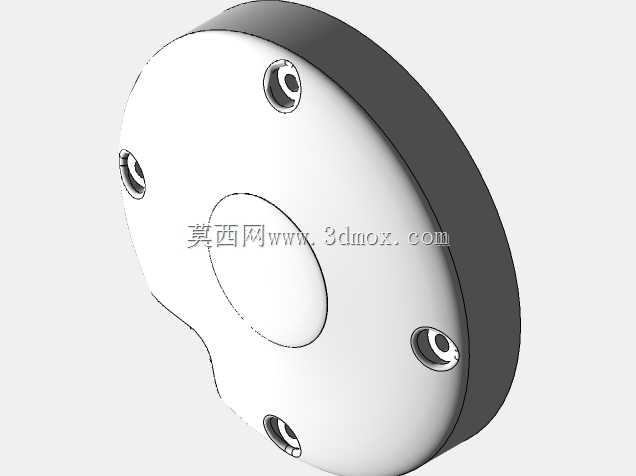

斯蒂尔康特拉油锯手拉启动风扇罩结构

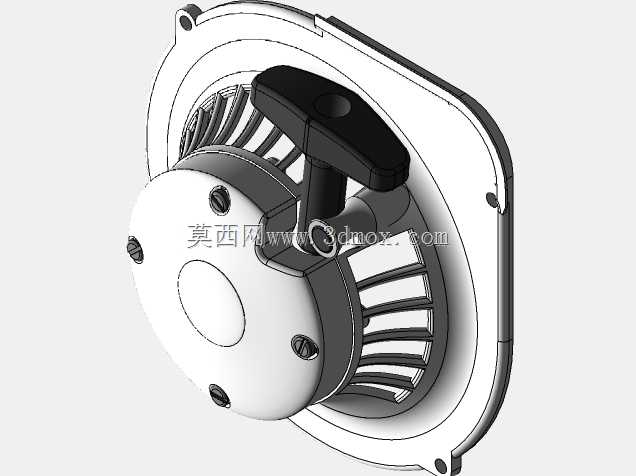

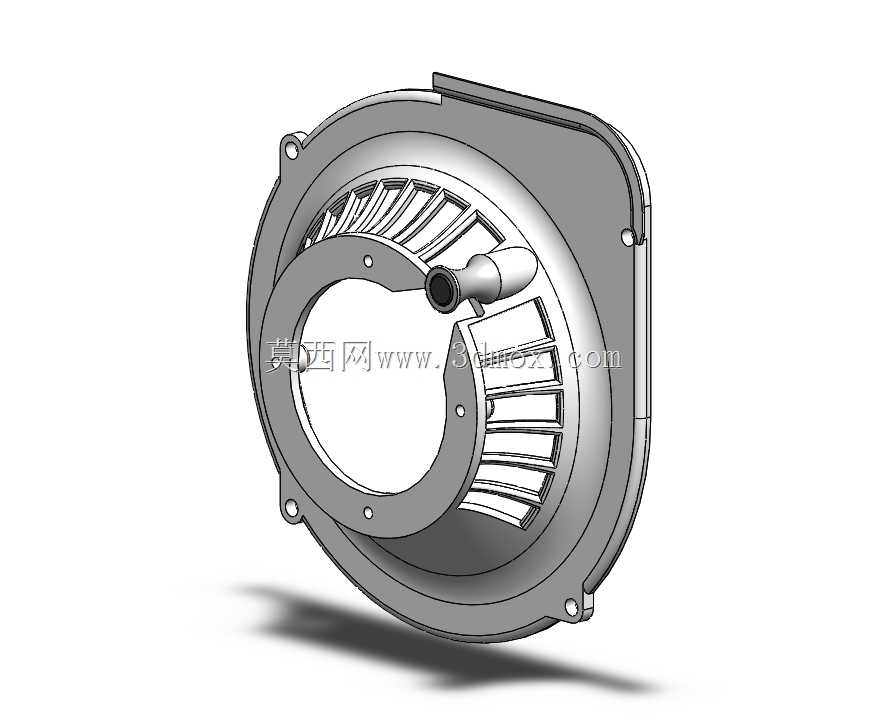

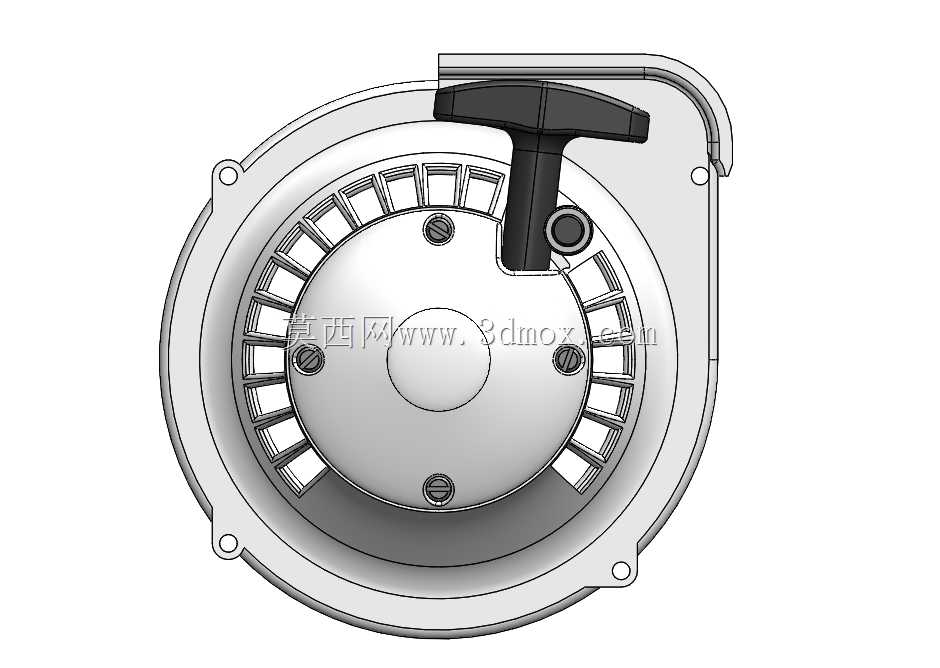

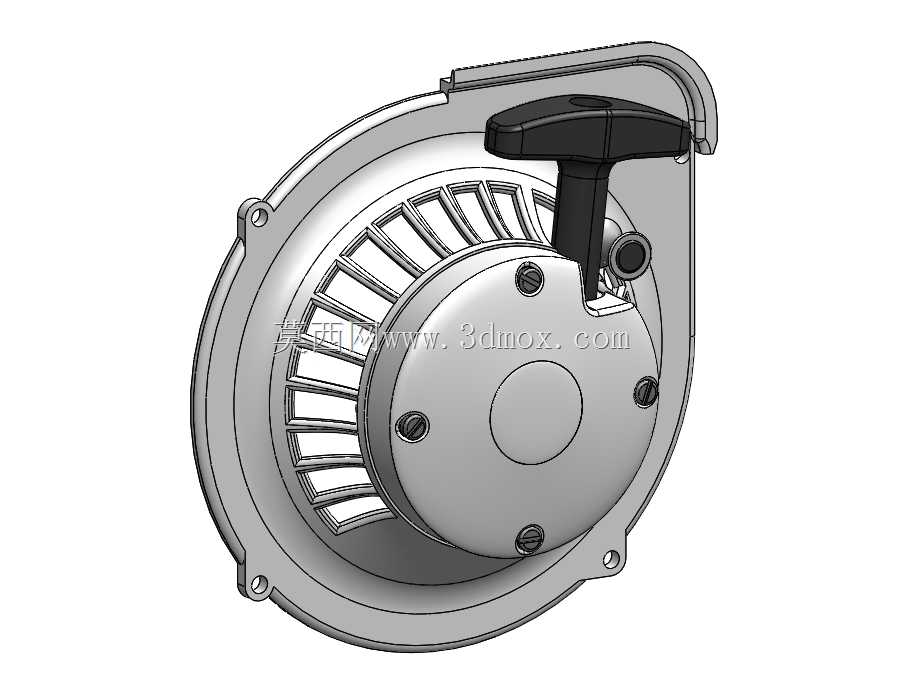

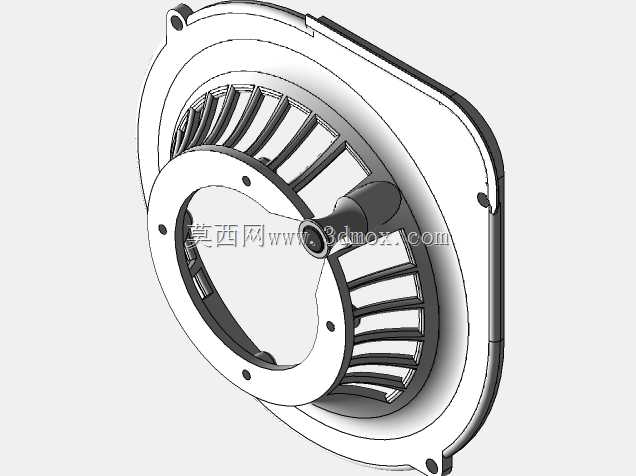

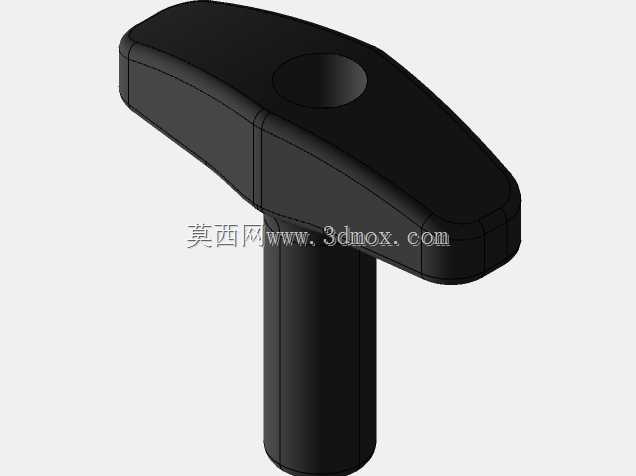

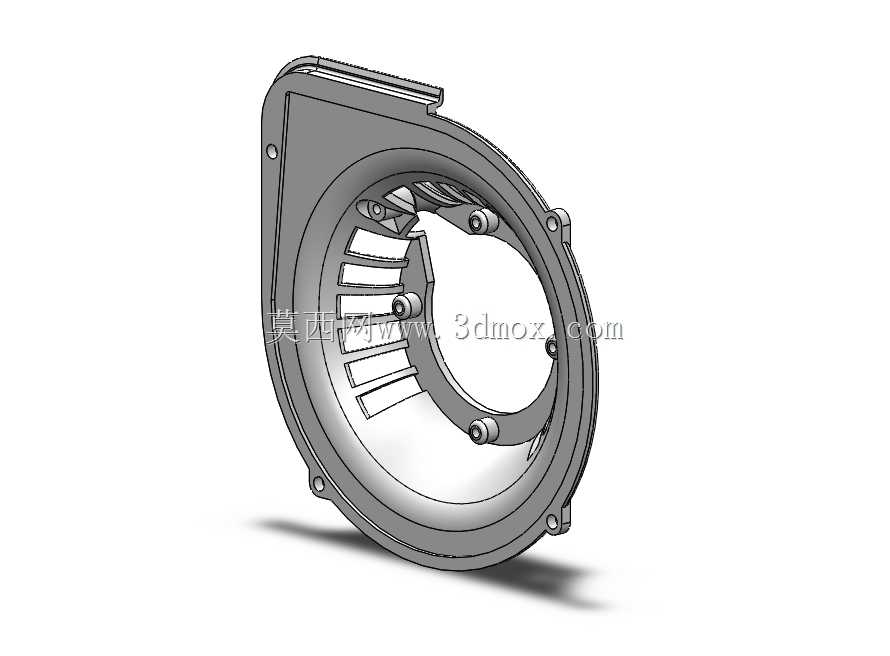

该部件为斯蒂尔康特拉系列园林动力设备配套的手拉启动集成风扇罩，主要应用在手持式二冲程油锯产品上，同时也可适配同排量级别的割灌机、风力灭火机等小型通用动力机具，是这类便携动力设备上同时承担风冷导流、启动机构承载、飞轮防护三重功能的核心外装部件。在实际作业场景中，这类便携园林动力设备长期在林区、山地等户外复杂环境使用，风扇罩需要直面树枝刮蹭、泥沙飞溅、意外跌落的冲击，同时还要满足动力持续高转速运转下的散热需求，因此结构设计上兼顾了防护强度与通风效率。从功能特性来看，该部件将手拉启动的卷簧机构、拉绳导向结构、拉手限位结构与风扇导流蜗壳整合为一体，省去了独立启动器支架的装配环节，既压缩了整机的横向安装空间，也减少了部件之间的装配公差累积，提升了启动机构的运行稳定性。罩体上的格栅式通风口沿飞轮旋转方向做了顺向弧度设计，能够在飞轮带动冷却风扇旋转时，引导外部气流以最小的风阻进入导风通道，精准吹向缸体散热鳍片与曲轴箱高温区域，避免动力长时间高负荷作业出现过热拉缸的问题。设计思路上，整体采用蜗壳式流线外形，安装面贴合曲轴箱侧端的轮廓做了适配性的止口设计，三个安装孔位对应曲轴箱上的固定螺柱，装配时无需额外调整定位，止口结构可以保证罩体与飞轮之间保持均匀的安全间隙，既不会出现运转时摩擦干涉的问题，也能避免间隙过大导致风压泄漏影响散热效果。手拉启动的拉手收纳槽做了内凹式设计，拉手复位后完全嵌入槽内，不会在设备搬运、林间作业时被树枝勾挂导致误拉启动，拉绳出口处设置了耐磨导向套，能够减少拉绳反复抽拉时的磨损，延长拉绳使用寿命。安装边界方面，罩体整体为薄壳式结构，最大外轮廓适配直径120mm规格的冷却飞轮，安装孔位的中心距与同系列机型的曲轴箱安装位完全匹配，罩体内部预留了足够的卷簧、拉盘安装空间，侧壁厚度做了渐变处理，安装固定孔位周边做了加厚加强筋设计，避免拧紧固定螺丝时出现壳体开裂的问题，外边缘做了圆弧翻边处理，既提升了壳体整体的抗冲击强度，也能避免装配和维护时锋利边缘划伤操作人员。
