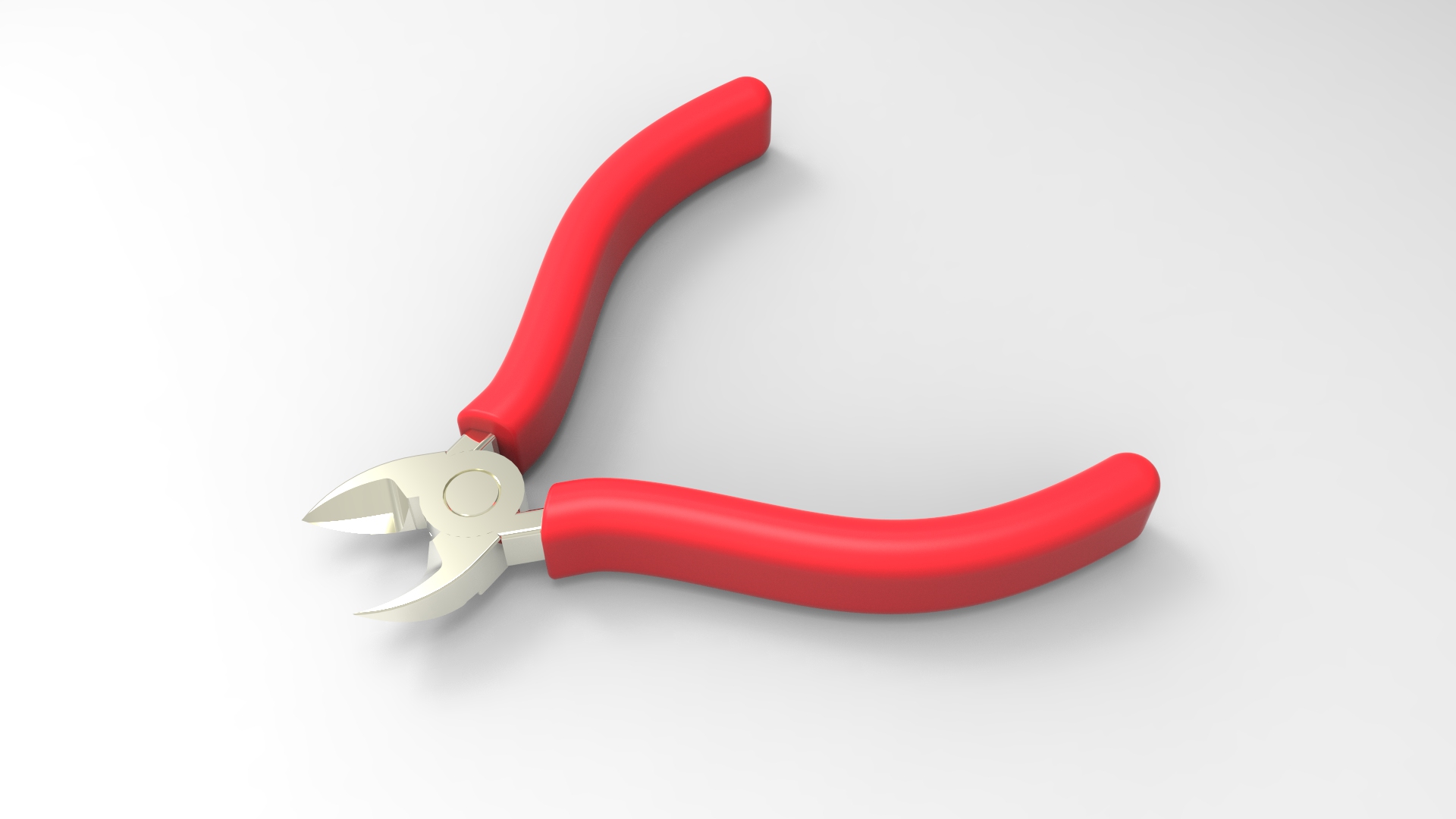

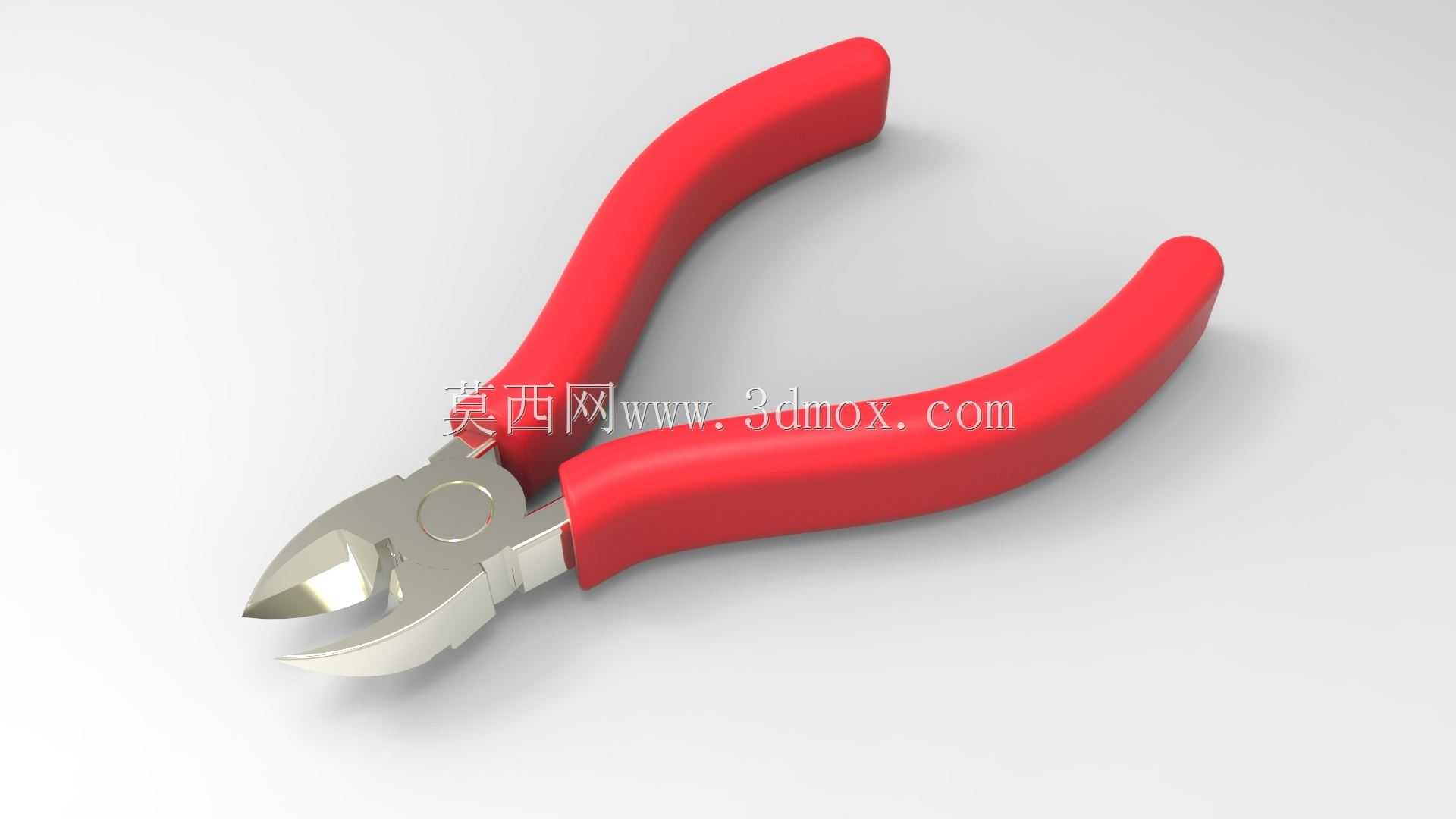

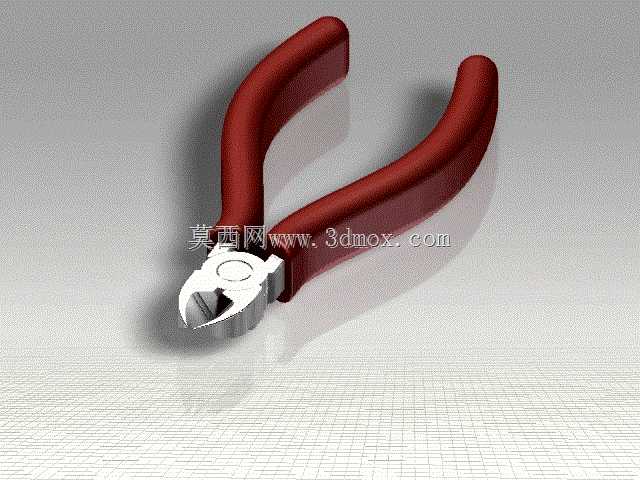

红柄斜口电缆剪切钳结构设计

这款斜口电缆剪切钳的结构设计，首先围绕线缆作业的实际工况展开，在配电布线、弱电施工、设备线束整理等场景中，作业人员常需要在狭小的机柜间隙、线束密集的走线槽内完成线缆裁切，常规平口钳刃口角度偏大，伸入狭窄空间时容易剐蹭相邻线缆，因此设计时将刃口做了15度的斜切处理，刃口尖端收窄至2mm宽度，可轻松伸入间距仅8mm的线束间隙中完成单根线缆的精准裁切，不会误伤周边并行的线材。钳头部分采用高碳钢锻压成型，刃口做了局部高频淬火处理，硬度达到HRC58-62，剪切铜芯电缆时刃口不会出现卷边、崩口问题，针对直径6mm以下的铜芯线缆、4mm以下的铝芯线缆可实现单次齐平剪断，断面无毛刺、无铜丝散乱情况，不需要二次修剪断面，可直接用于端子压接工序。手柄部分采用浸塑工艺包覆红色PVC绝缘材质，握持区域做了符合人体工学的弧形内凹设计，贴合手掌大鱼际与指节的受力曲线，长时间握持作业时不会出现硌手的问题，手柄尾部做了微扩的防脱结构，手掌出汗施力时不会出现钳体滑脱的情况。钳体的铰接轴采用过盈铆接结构，开合间隙控制在0.1mm以内，刃口开合全程无错位、无卡滞，铰接位置预留了0.05mm的储油间隙，日常维护时滴入少量润滑油即可保证长期开合顺畅。整体闭合状态下总长160mm，最大开合角度45度，刃口最大张开量18mm，可满足常规低压线缆、电子线束、细铁丝的剪切需求，钳头与手柄的长度比例为1:2.2，符合手动剪切工具的杠杆力臂配比，剪切6mm铜芯线缆时仅需要施加约120N的握力，普通成年操作人员可轻松完成操作，不需要借助额外的加力装置。设计过程中还考虑了工具的放置需求，手柄尾部可做挂孔结构，方便作业时挂在工具腰带上取用，钳体整体做了发黑防锈处理，在潮湿的户外布线场景下使用也不会轻易出现锈蚀问题，刃口的斜角设计同时兼顾了剪切塑料扎带、薄绝缘套管的功能，不需要更换工具即可完成布线作业中的多类裁切需求，减少作业人员随身携带的工具数量。
