航模用小型模拟舵机结构设计

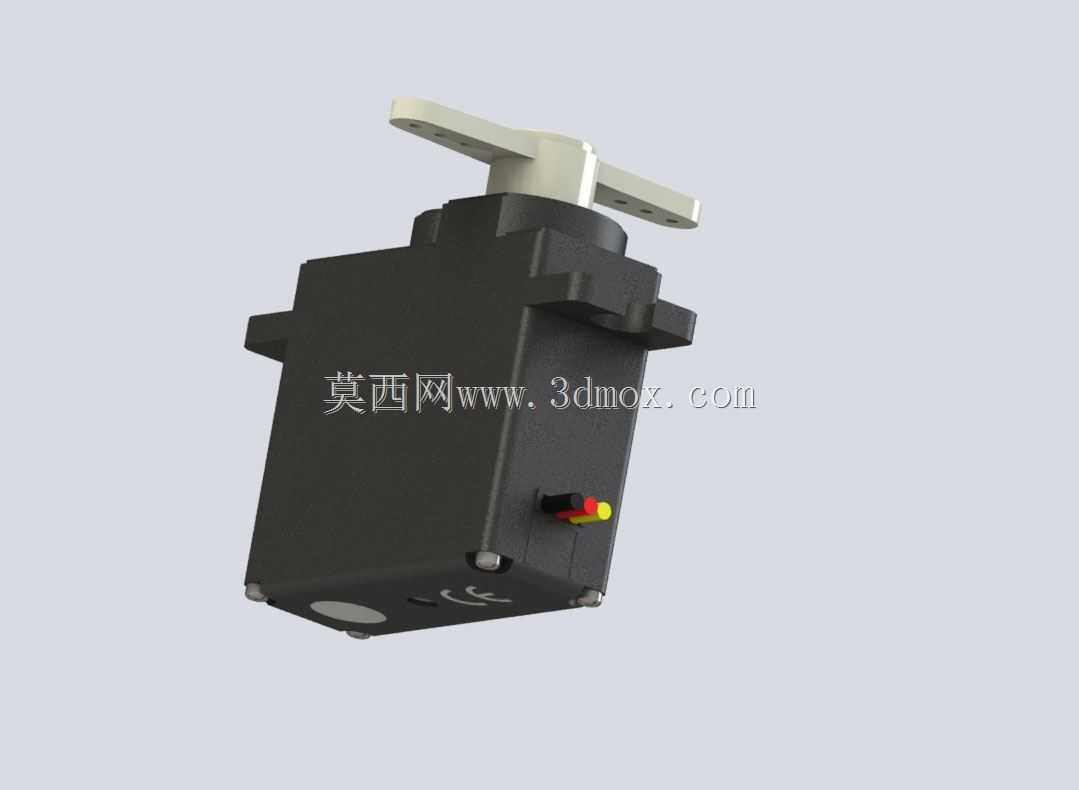

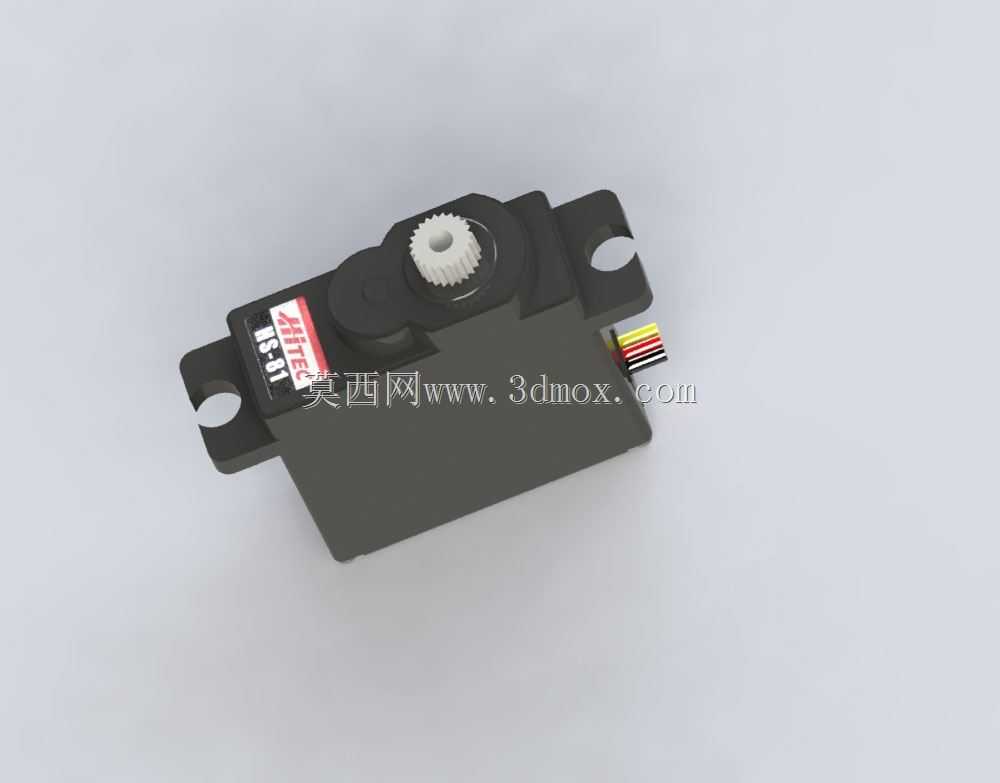

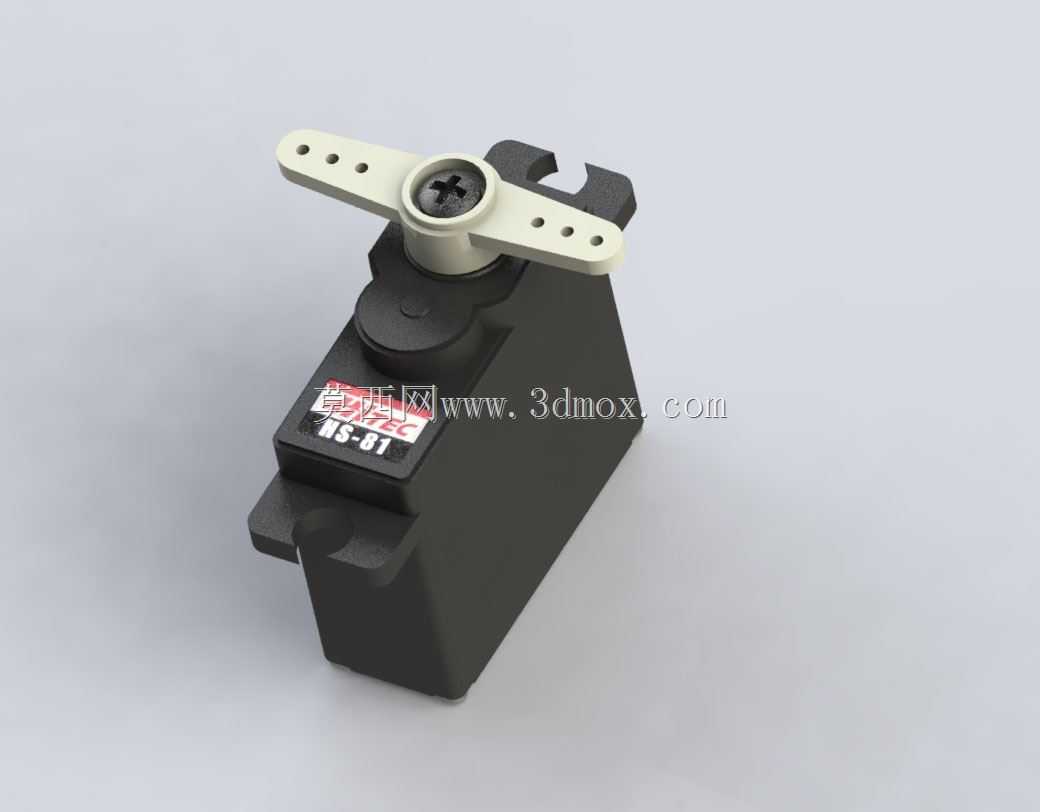

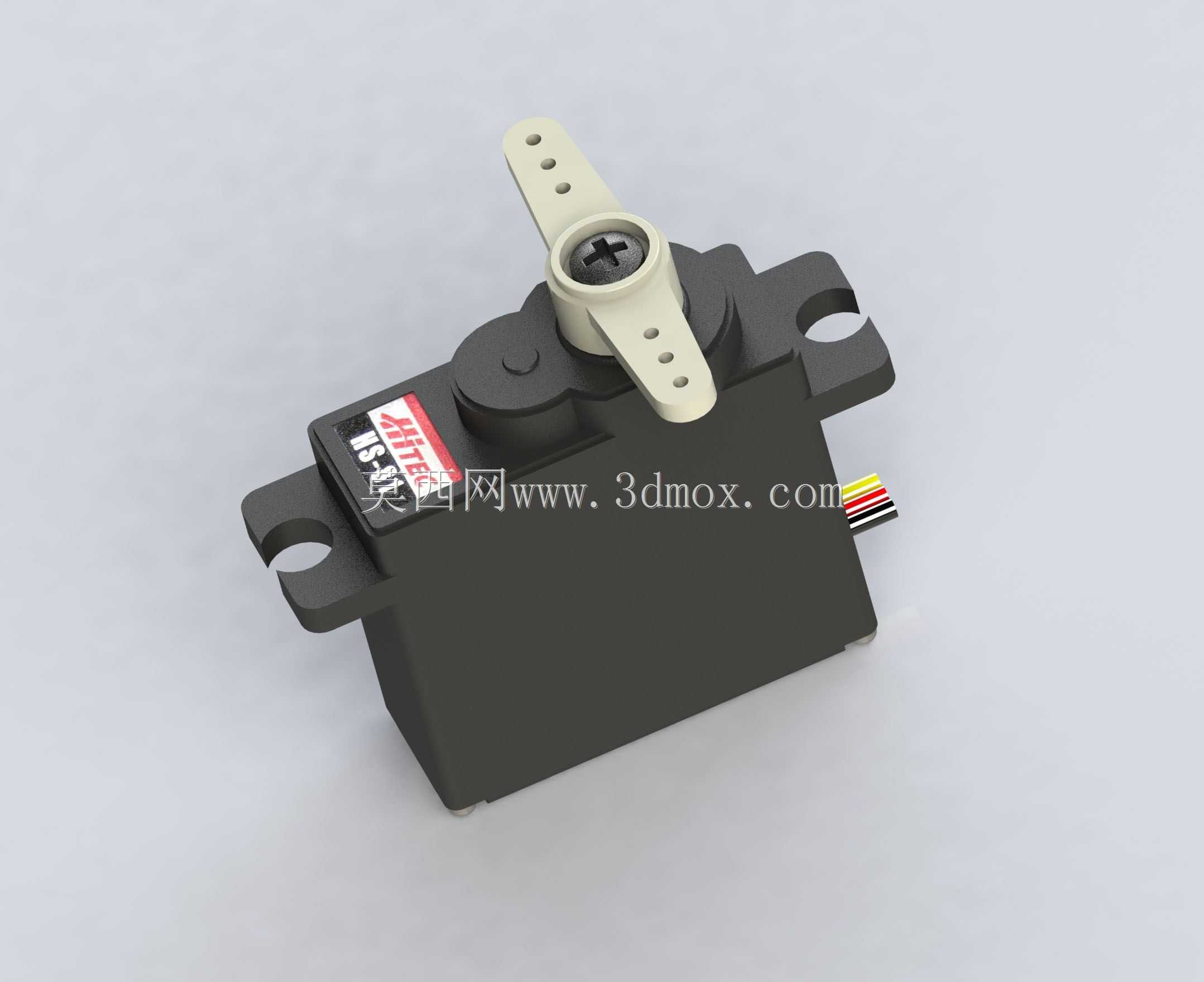

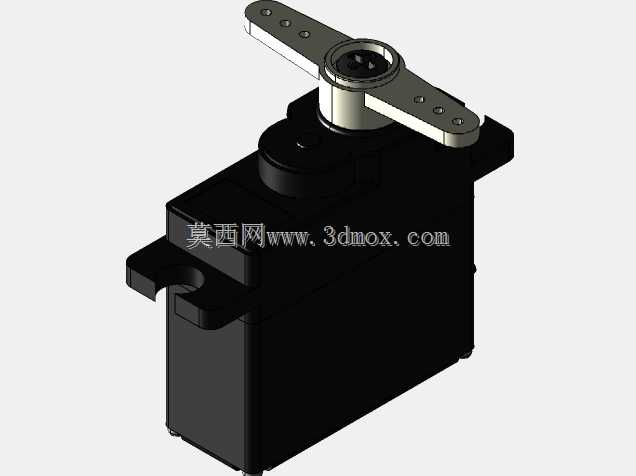

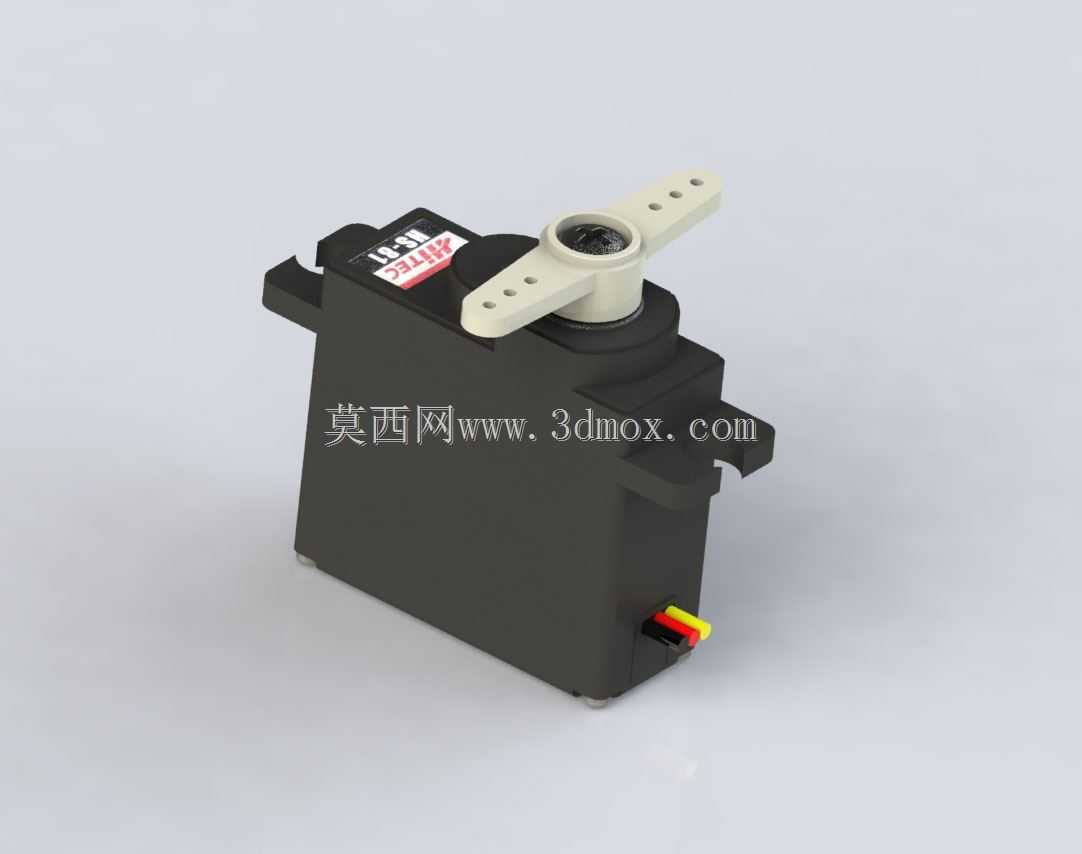

这款小型模拟舵机主要面向遥控航空模型领域设计，是固定翼航模、小型滑翔机等机型操纵系统的核心执行部件，负责接收飞控或接收机发出的控制信号，精准驱动舵面完成偏转动作，以此实现航模飞行姿态的调整，包括升降、转向、俯仰等操作，是保障航模操纵响应精度与飞行稳定性的关键部件。在实际航模飞行场景中，这类小规格舵机通常被安装在机翼、尾翼等舵面附近，直接与舵面摇臂连接，将控制电信号转化为机械摆角输出，响应速度快、输出扭矩适配小型航模的负载需求，能够在飞行过程中快速跟随操纵指令完成动作，避免舵面响应滞后导致的飞行姿态失控问题。从功能特性来看，该舵机采用模拟控制逻辑，通过电位器反馈输出轴角度，配合内部驱动电路实现角度闭环控制，输出摆角范围适配常规航模舵面的偏转需求，输出扭矩能够满足小型固定翼航模在常规飞行风速下的舵面操纵负载，运行过程中噪音低、动作平顺，不会在飞行过程中产生多余震动影响航模飞行稳定性。在设计思路上，该舵机采用一体化紧凑壳体结构，两侧预留带安装孔的固定耳，方便使用者直接通过螺丝将舵机固定在航模的机身或机翼安装位上，无需额外设计复杂的安装支架；顶部输出轴采用标准花键结构，可适配市面上通用规格的舵机摇臂，使用者可根据舵面的安装距离选择不同长度的摇臂，调整舵面的操纵行程；尾部引出标准三线信号接口，可直接对接常规航模接收机的舵机通道，接线定义统一，无需额外改线即可完成装配。外形尺寸方面，该舵机采用长方体主体结构，整体长宽高尺寸适配小型航模的内部安装空间，不会占用过多机身内部容积，两侧安装耳的孔位间距符合微型舵机的通用安装标准，可直接替换同规格的其他型号微型舵机，具备良好的通用性；输出轴的中心高度经过精准设计，安装后摇臂的转动平面与舵面转轴平面保持齐平，可减少传动过程中的力矩损耗，提升舵机的传动效率。壳体采用高强度工程塑料材质，在保证整体结构强度的同时控制了自身重量，不会给航模带来过多的负载负担，适配小型航模对部件轻量化的设计要求。
