电动轻木构架遥控线操纵航模结构设计

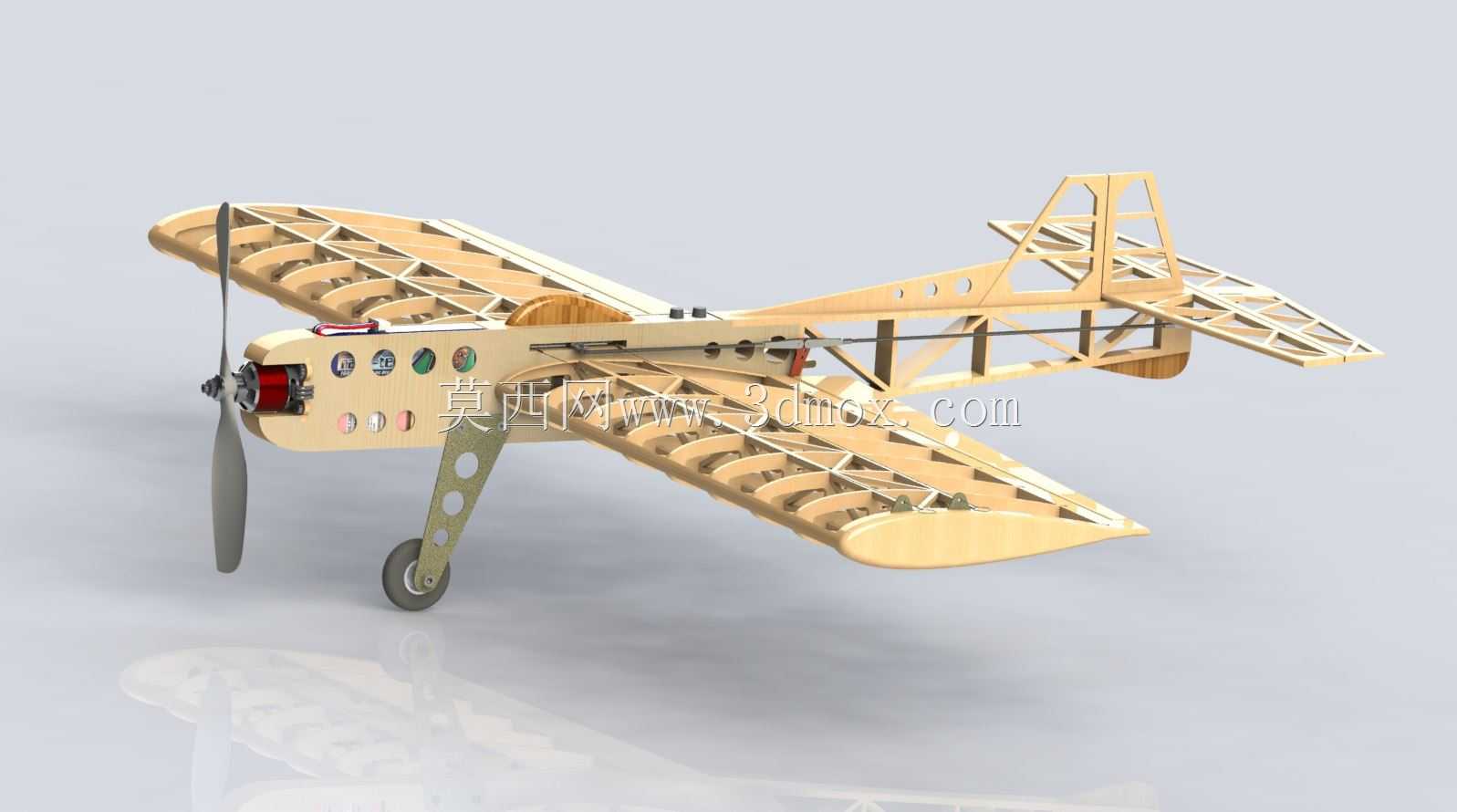

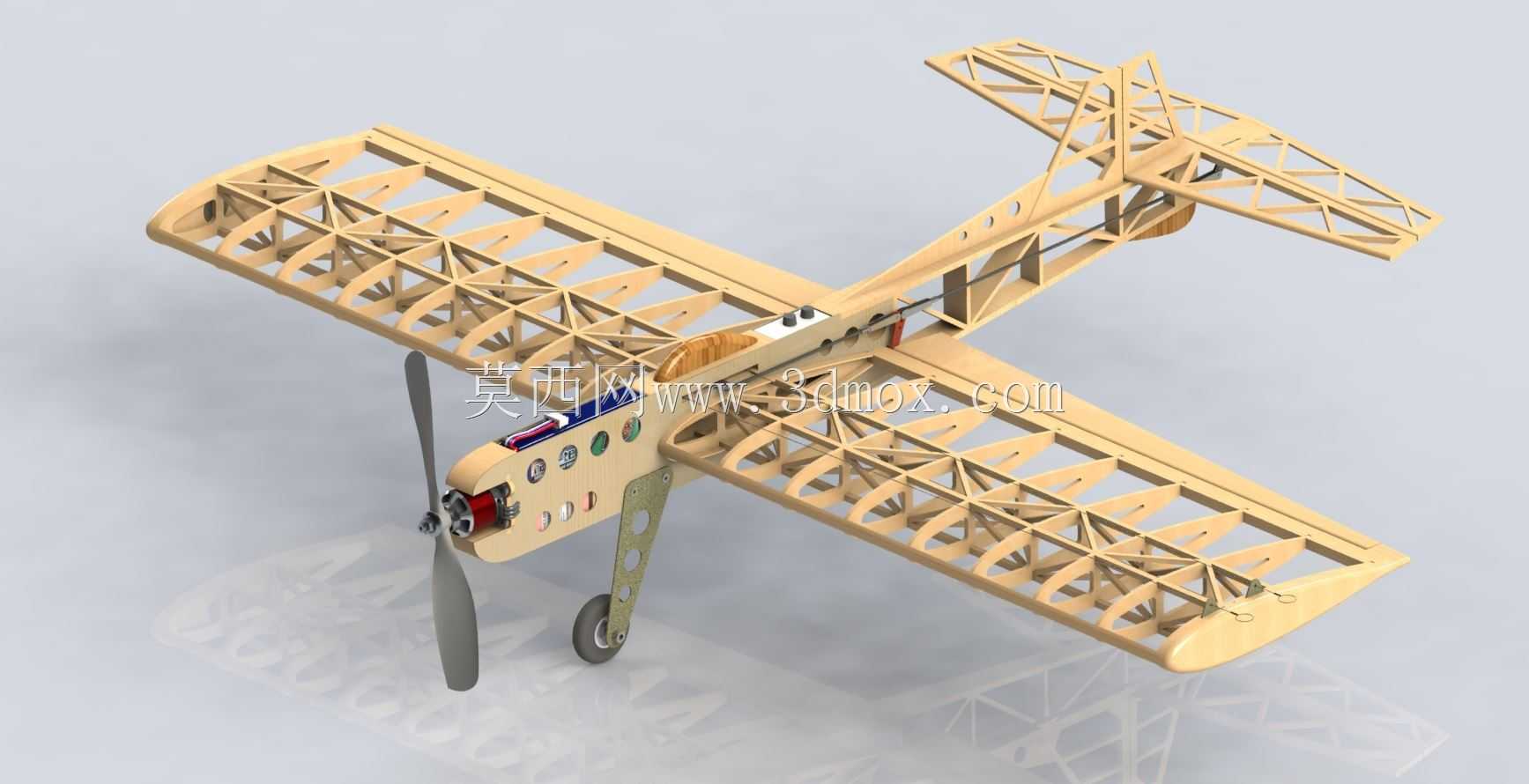

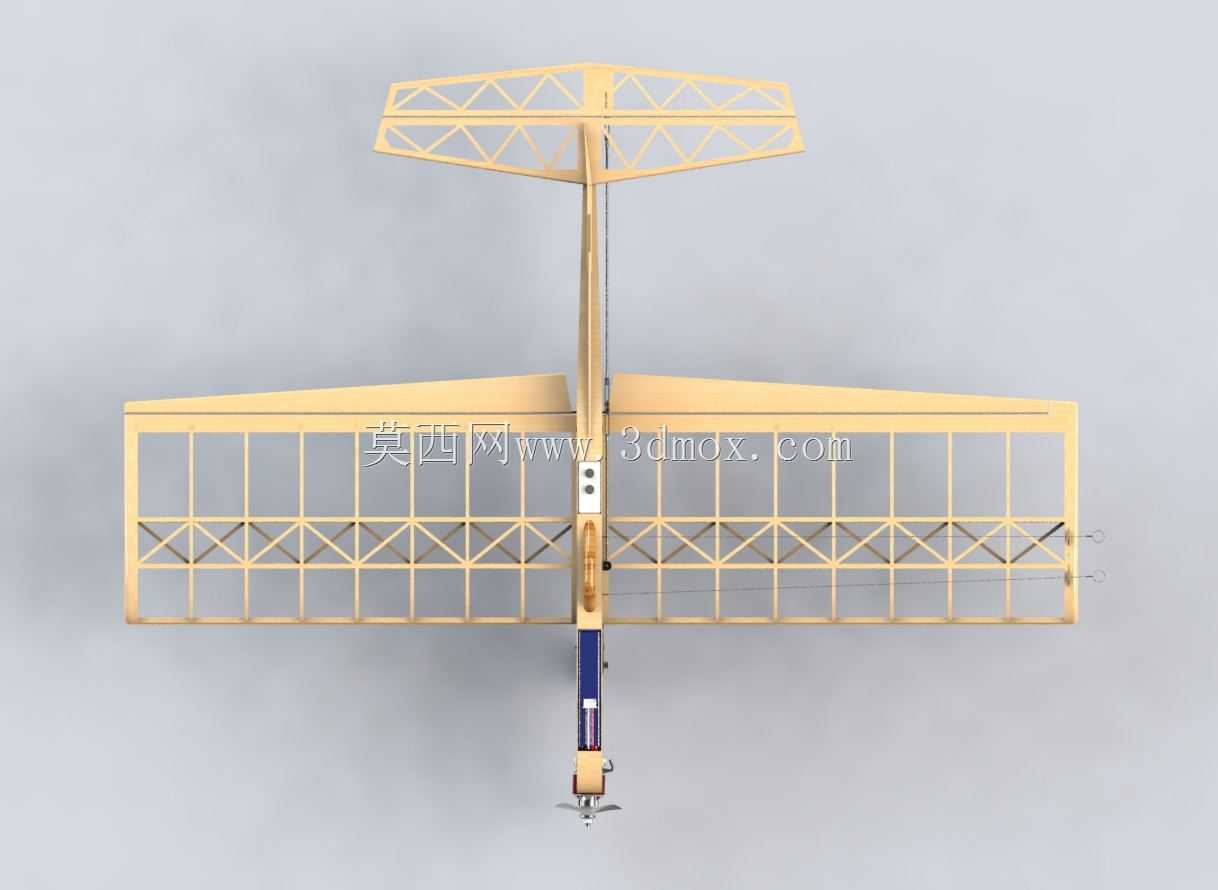

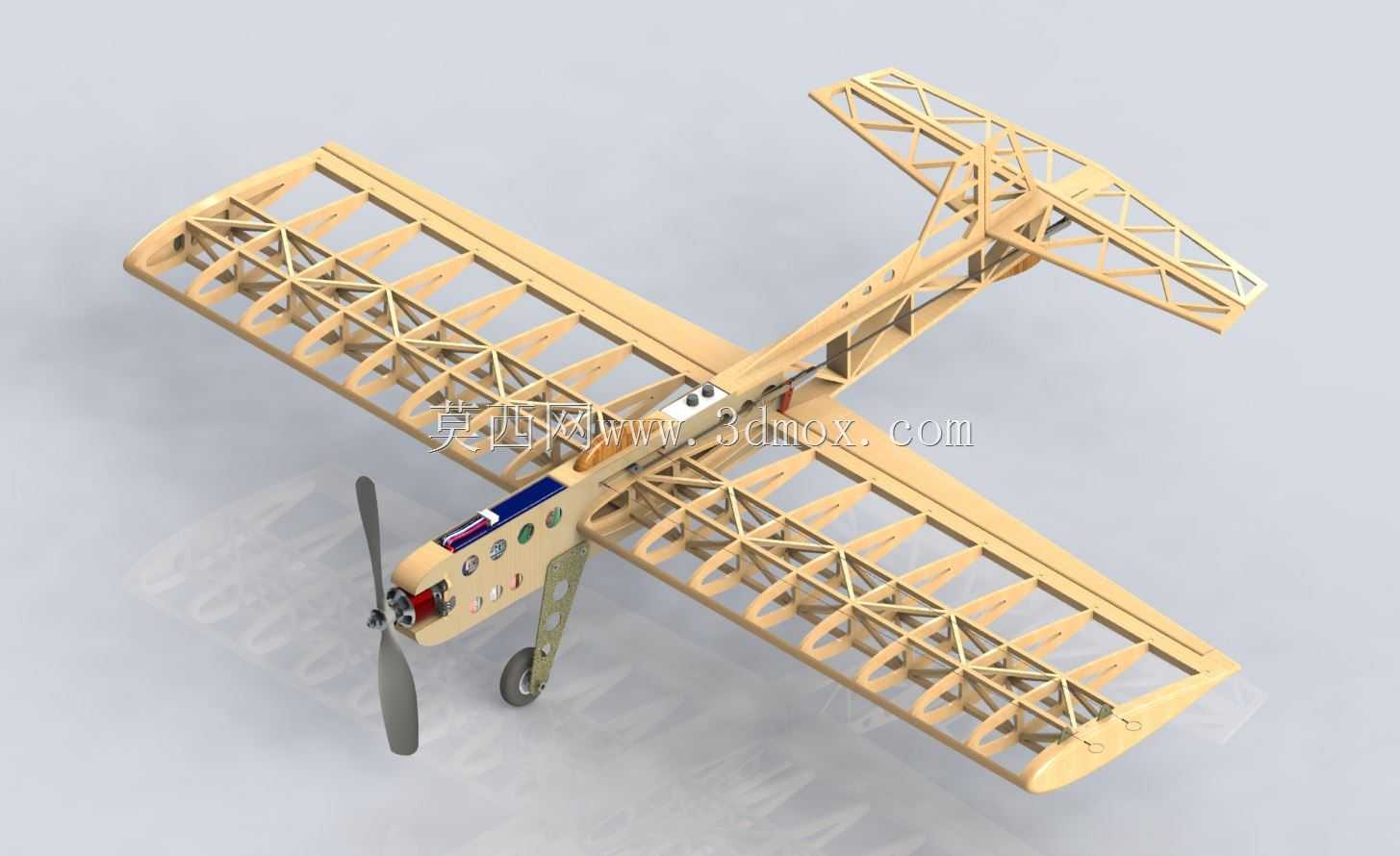

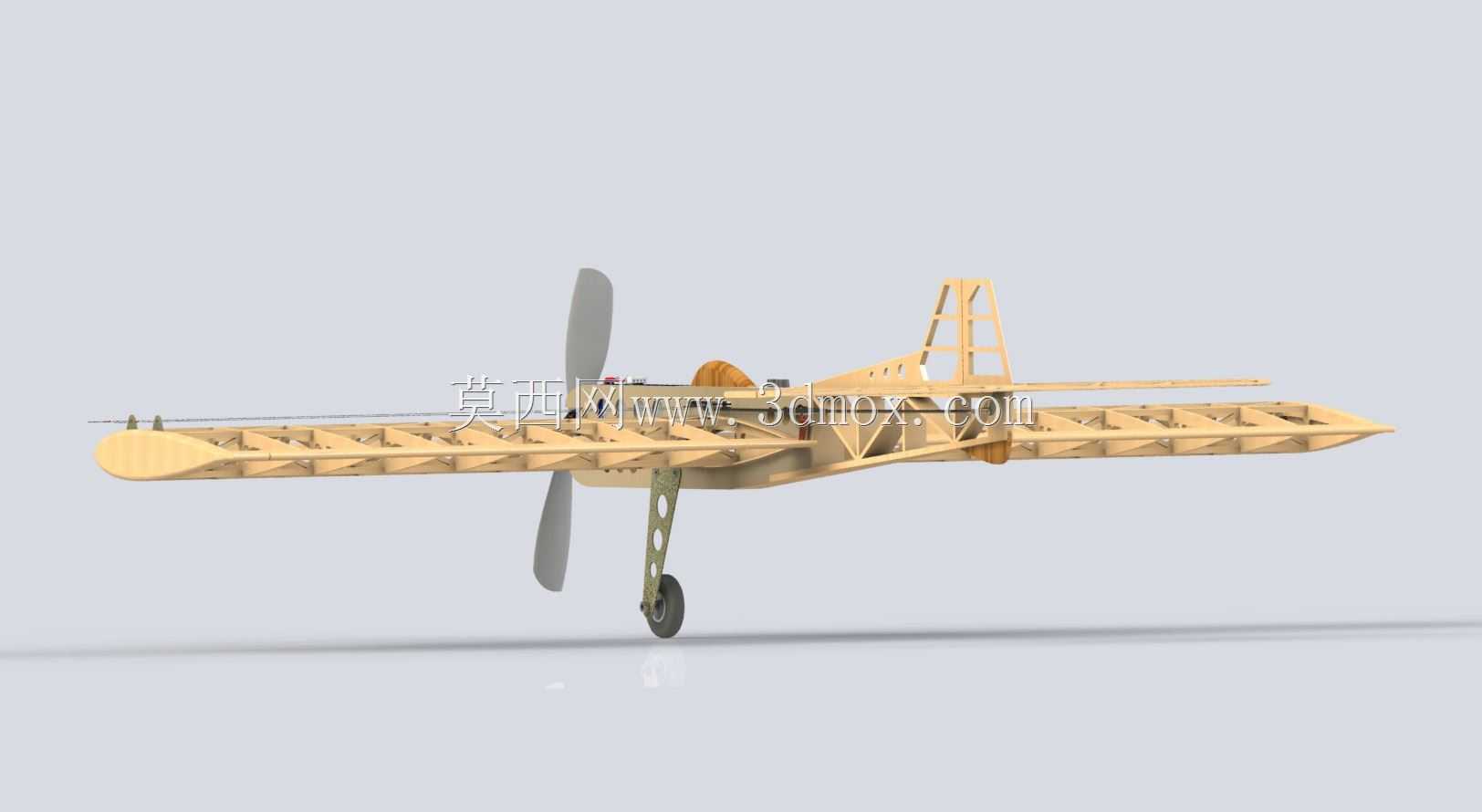

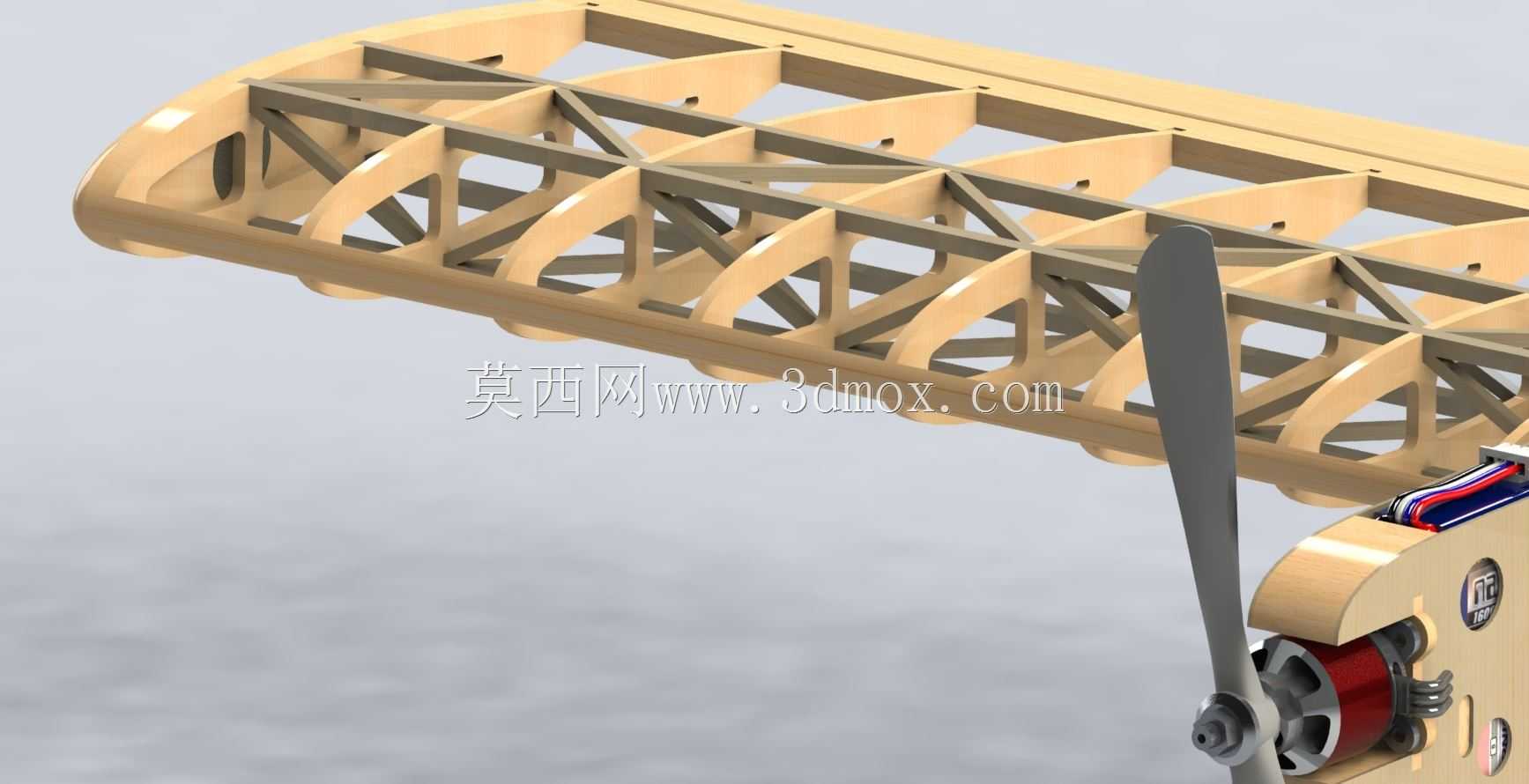

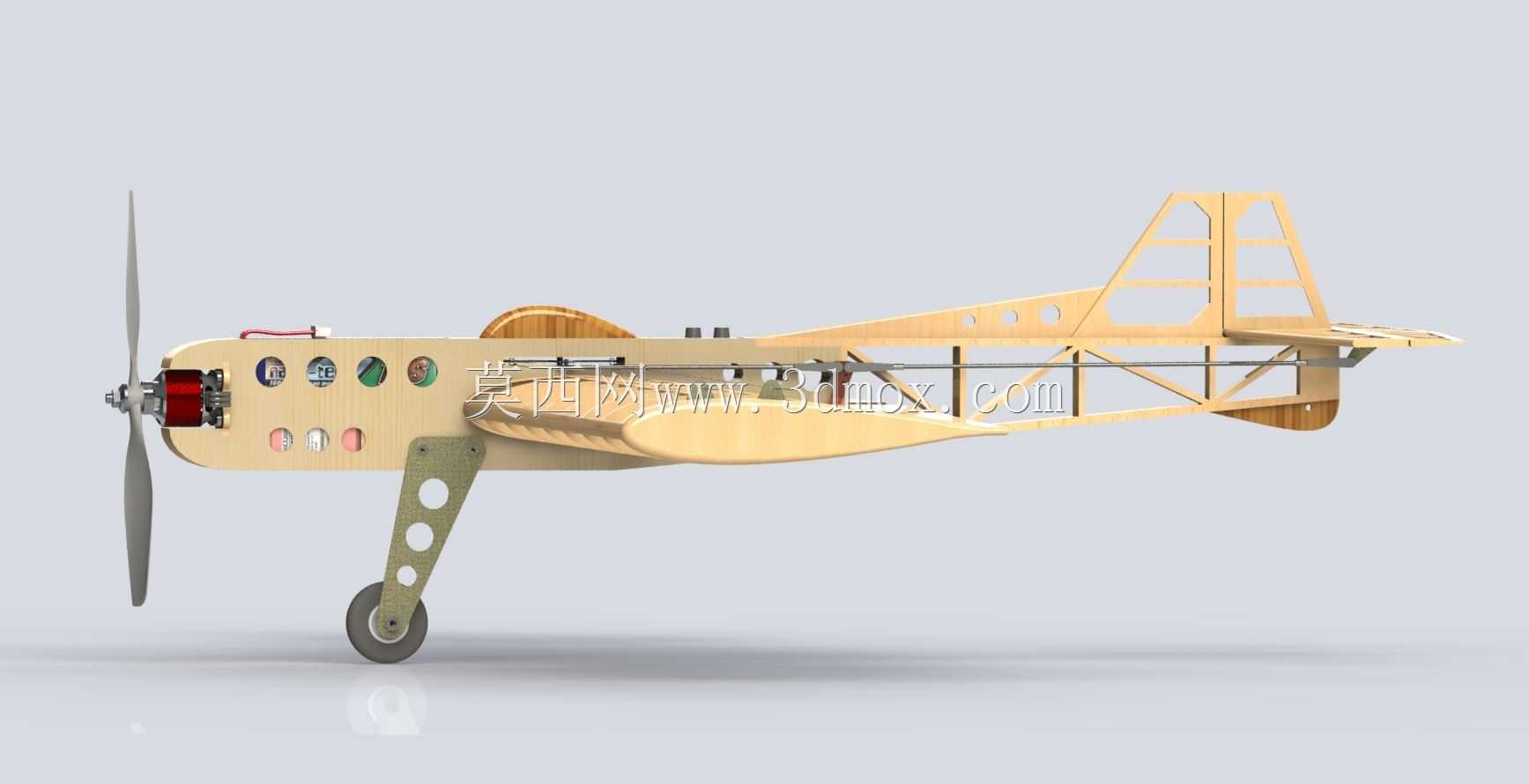

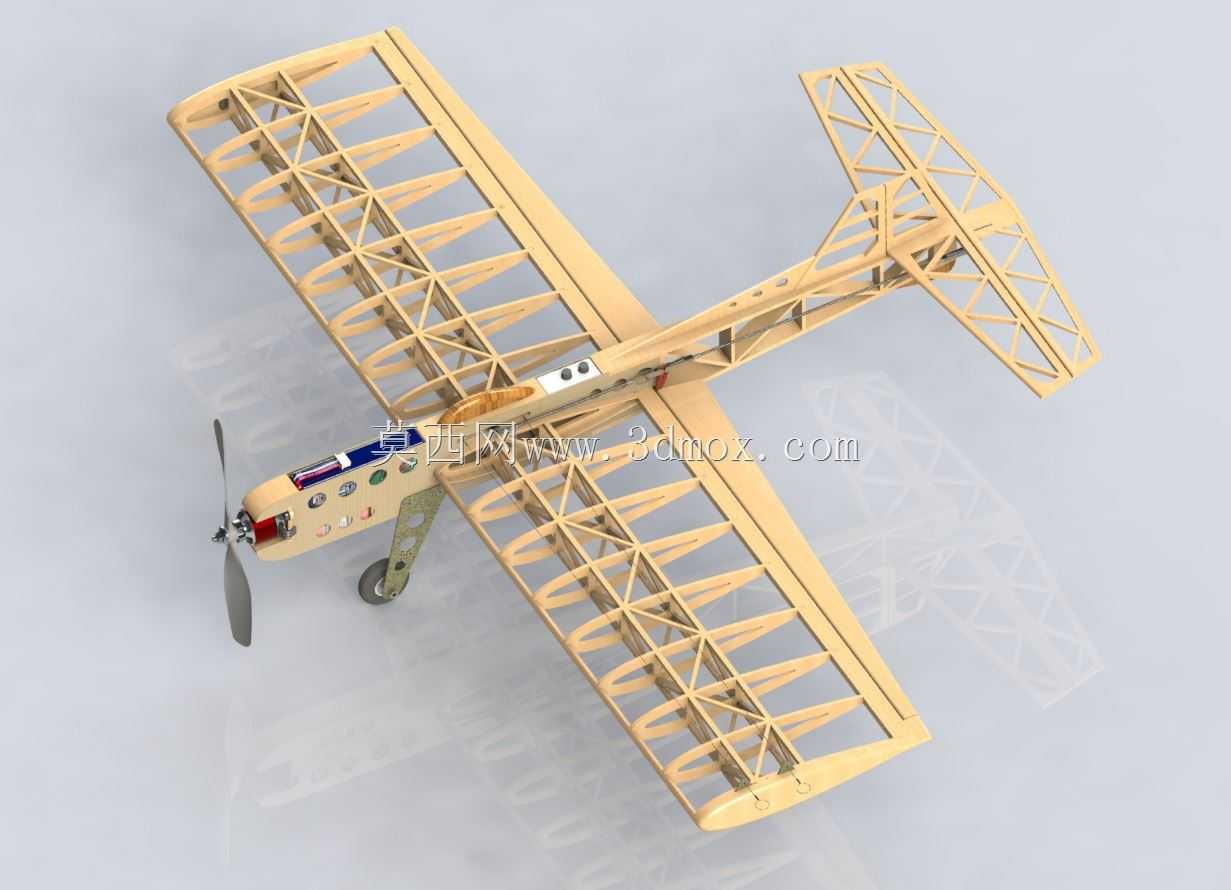

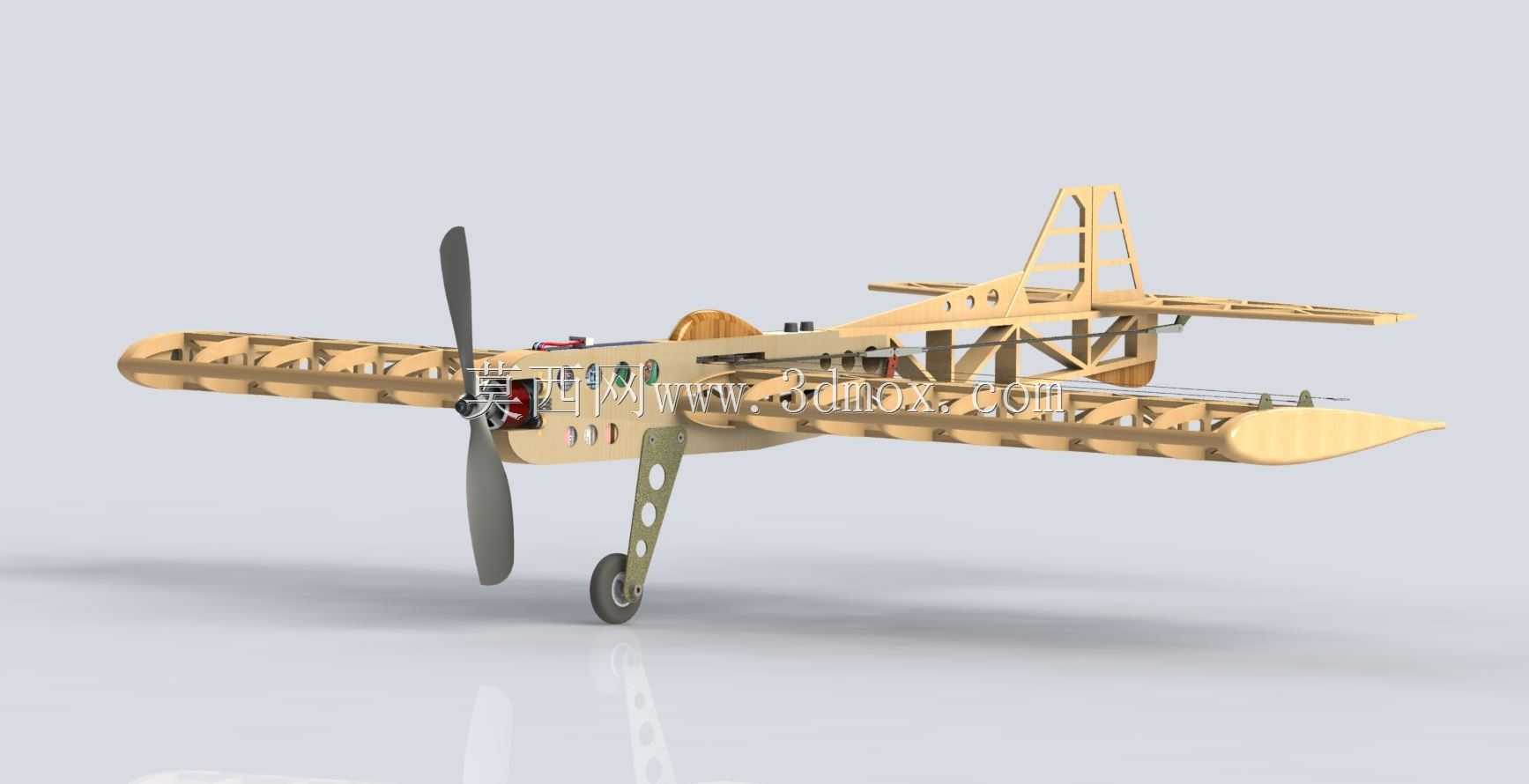

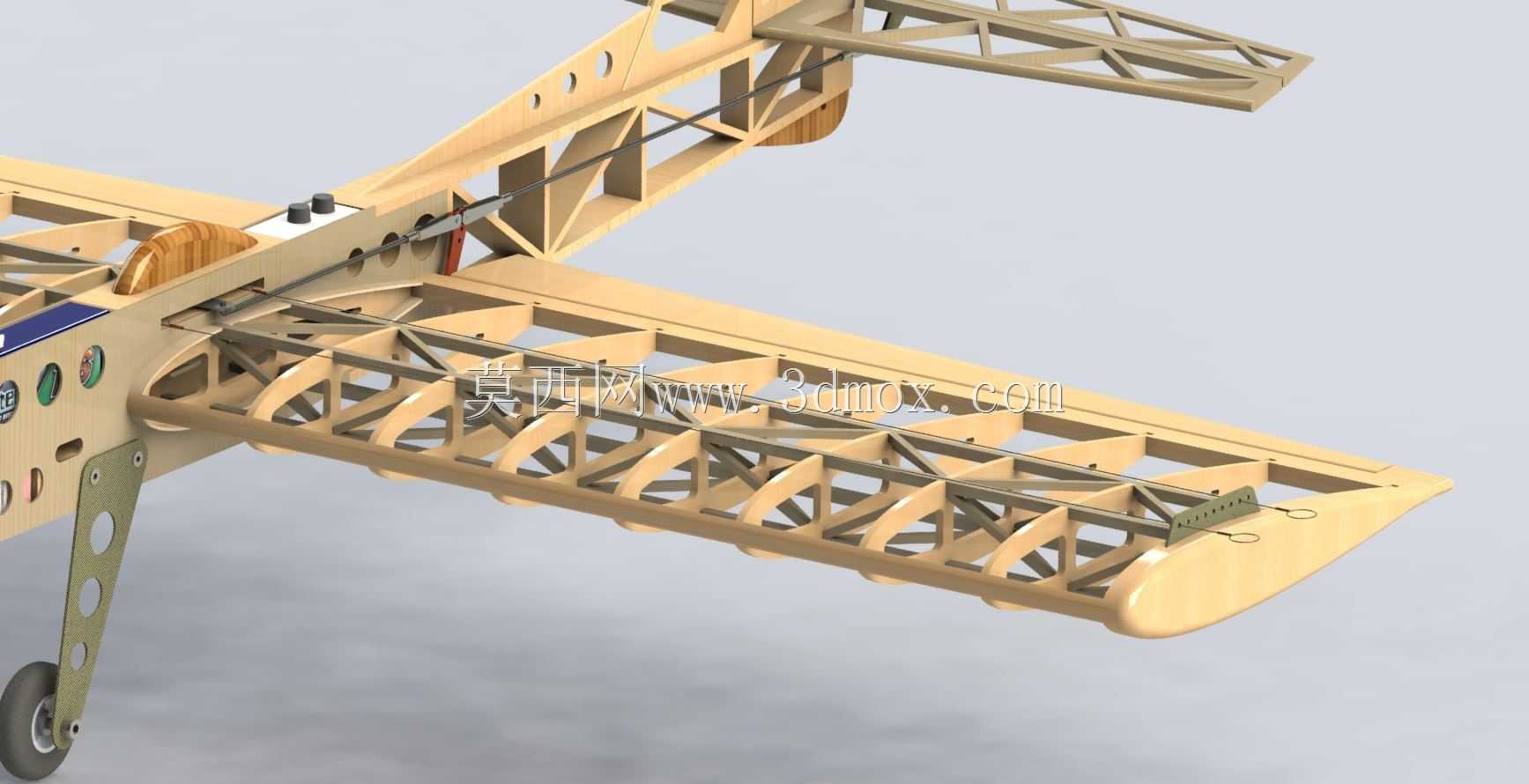

　　这款线操纵航模的结构设计，面向入门级航模制作与飞行场景，适配航模教学、青少年航空科普活动以及初级爱好者的飞行练习需求，区别于传统内燃机驱动的同级别线操纵机型，采用电动动力方案，降低了日常使用中的维护门槛与燃料存储、加注的操作复杂度，更适合教学场景下的批量制作与反复飞行训练。整体机身采用桁架式轻木构架结构，这种结构形式在航模设计中兼顾了结构强度与整机重量控制，所有杆件的排布均沿飞行受力路径布置，机翼段的桁架单元采用三角形稳定构型，能够承受飞行过程中的升力、机动载荷以及着陆时的冲击载荷，同时镂空的构架形式大幅降低了结构自重，提升了整机的动力效率。从设计改动逻辑来看，机身中段做了加厚处理，预留出电池与电子调速器的安装舱位，

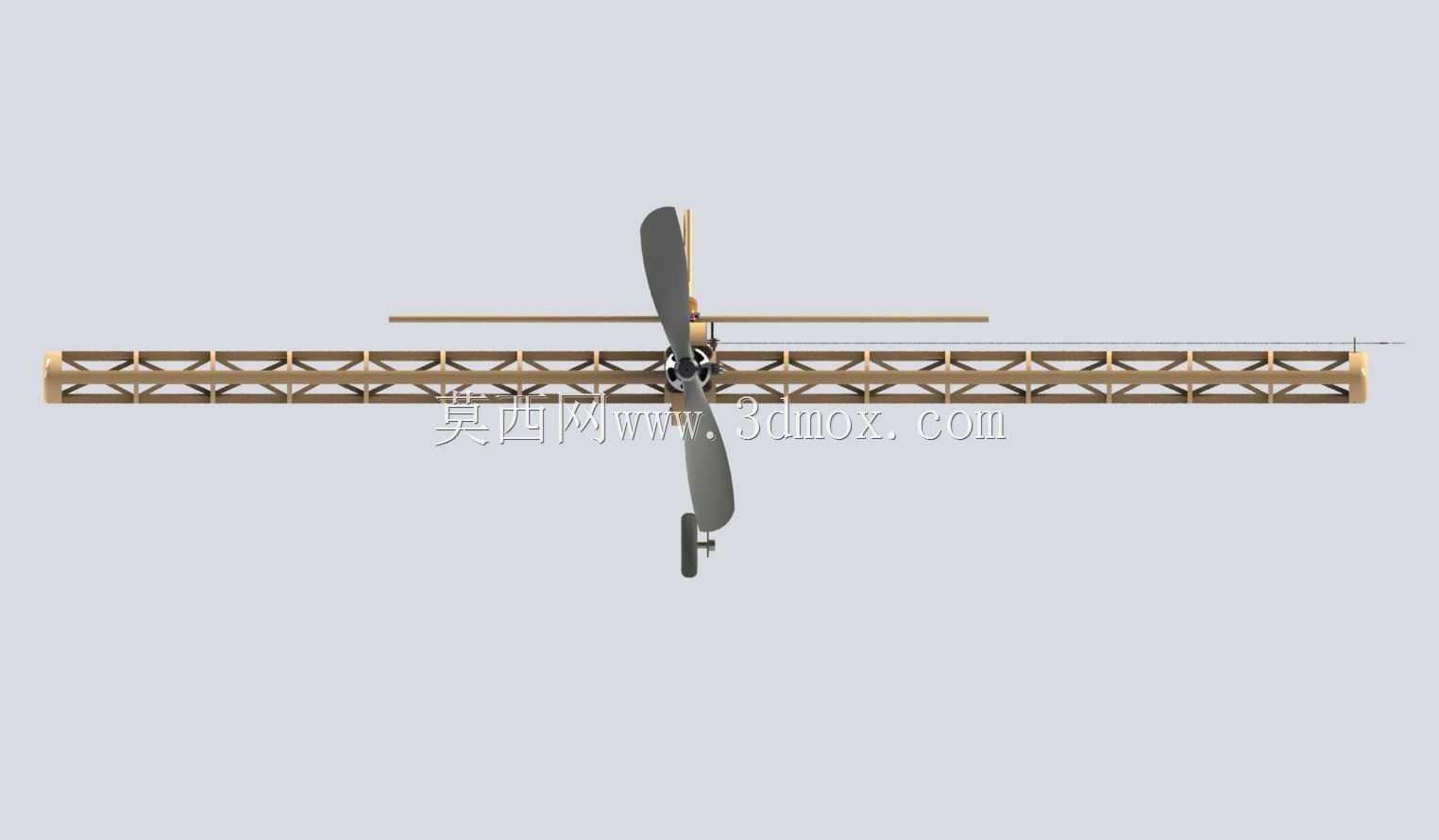

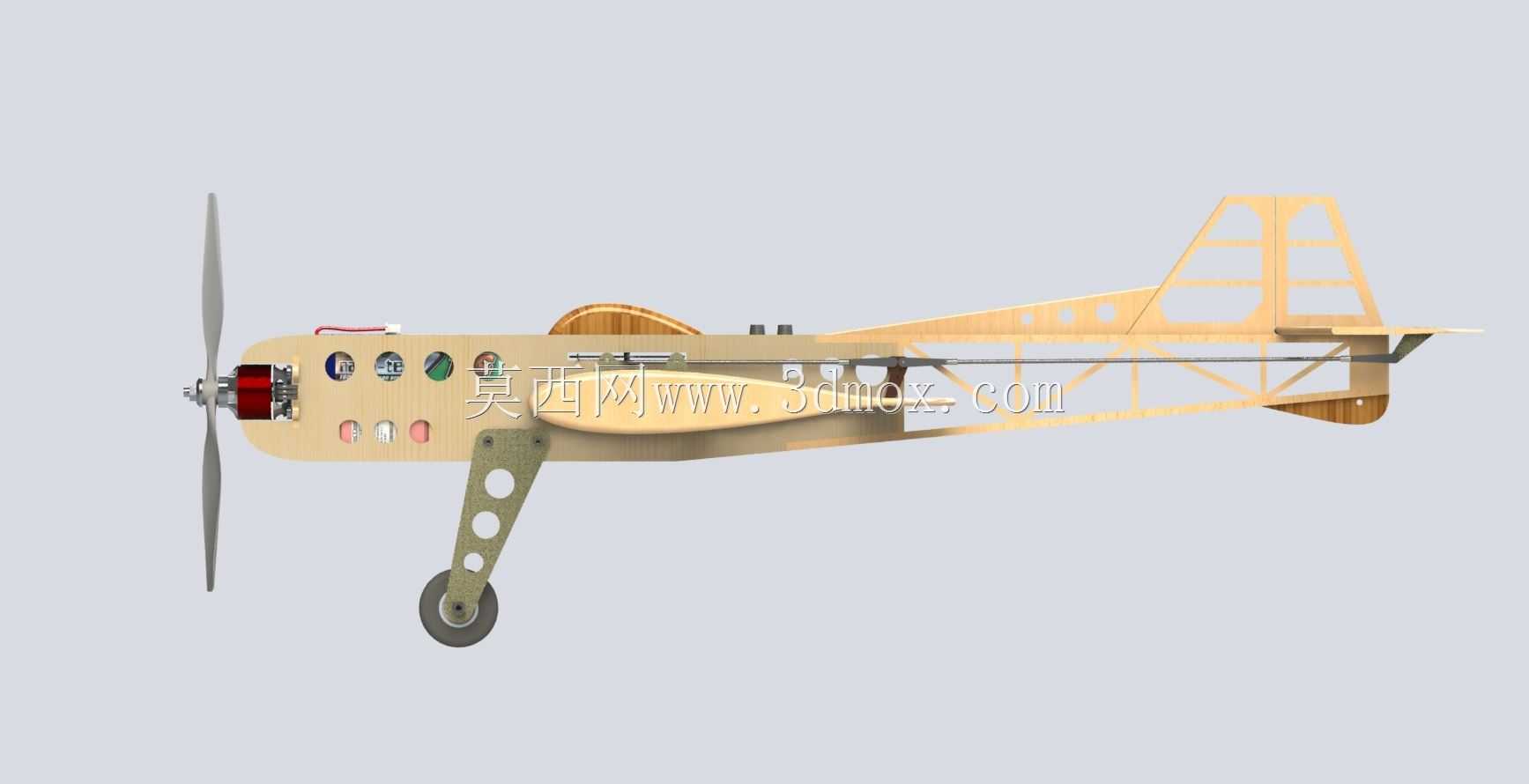

　　安装边界按照常规入门级航模动力套装的尺寸设定，能够适配市面主流的2S-3S锂聚合物电池与对应规格的外转子无刷电机，电机安装座位置相较原始机型做了上移调整，不再与机翼翼面处于同一水平面，以此抵消电动动力系统与原内燃机动力的重量差带来的重心偏移，同时将电机拉力线的下拉角从0度调整为2度，配合拉力线的侧拉角度微调，能够在飞行过程中平衡螺旋桨的反扭矩，避免线操纵飞行中出现的偏航、滚转趋势，降低入门操纵者的控制难度。机翼部分采用不对称翼型设计，相较于原始对称翼型，低速飞行下的升力系数更高，能够在更小的起飞速度下获得足够升力，缩短起飞滑跑距离，更适合小型场地的飞行活动；翼尖部分做了稍大的襟翼结构设计，襟翼与机翼主构架采用一体化的轻木隔框成型，

　　保证了翼面的气动外形连续性，同时在机翼前缘做了抗扭加强设计，避免大机动飞行时翼面出现扭转变形影响气动效率。尾翼部分缩短了垂直尾翼的弦长，同时在后机身侧面增大了侧面积，以此提升航向稳定性，在侧风环境下飞行时能够保持更好的航向保持能力，降低入门者的操纵修正频率。起落架部分采用轻量化的单轮前三点布局？不，是线操纵机型常用的主轮+尾撑布局，起落架钢丝的直径与安装角度经过重新计算，能够承受着陆时的冲击载荷，同时减少飞行过程中的起落架阻力；操纵线的引出部分设计了可调节的导线引出结构，能够根据操纵者的身高、操纵习惯调整操纵线的引出角度，保证飞行过程中操纵力的线性传递，避免操纵卡滞。重心计算环节按照电动动力系统的重量分布重新配平，

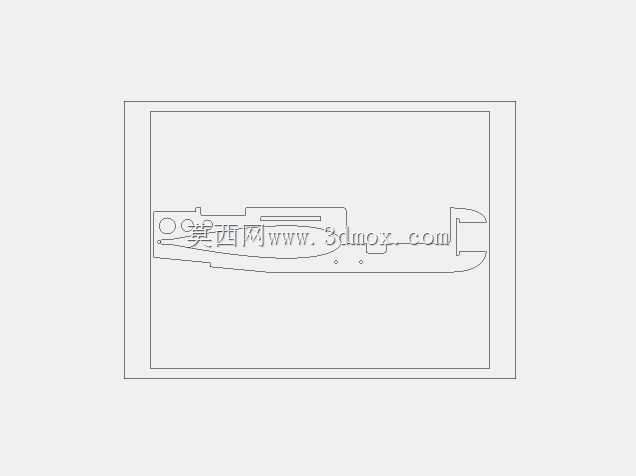

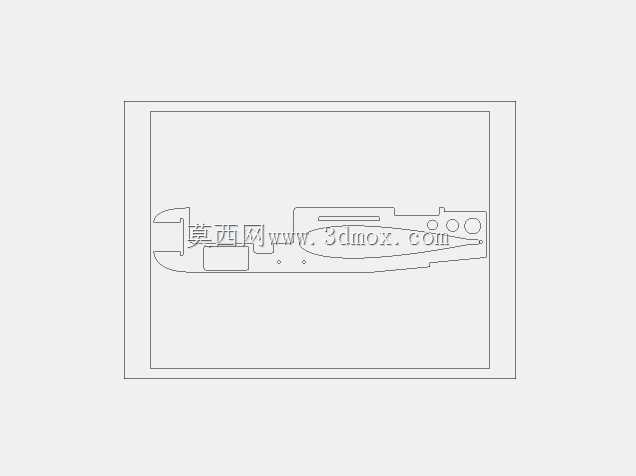

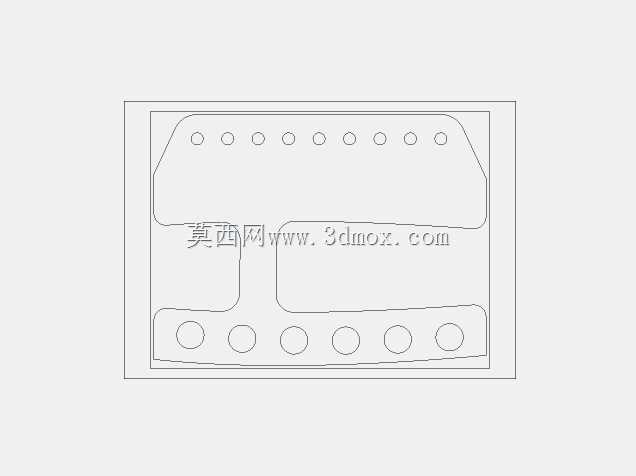

　　将整机重心调整至机翼弦长30%的最优位置，兼顾飞行稳定性与操纵灵敏度，同时对机翼与机身的连接结构做了快拆设计，方便日常运输与存储，机翼与机身的对接处采用定位销+快拆卡扣的形式，不需要额外工具即可完成组装与拆解，适配户外飞行场景下的快速准备需求。模型的所有构架隔框均按照激光切割工艺的公差要求设计，构件之间的配合间隙控制在0.1mm以内，制作时只需要按照装配顺序粘接即可保证整体外形精度，不需要额外的修磨调整，降低了入门制作者的加工门槛，非常适合航空科普活动中的批量制作教学，能够让参与者在组装过程中直观了解固定翼飞机的结构受力形式、气动布局原理以及动力系统匹配逻辑。
