电动版轻木构架遥控固定翼航模结构

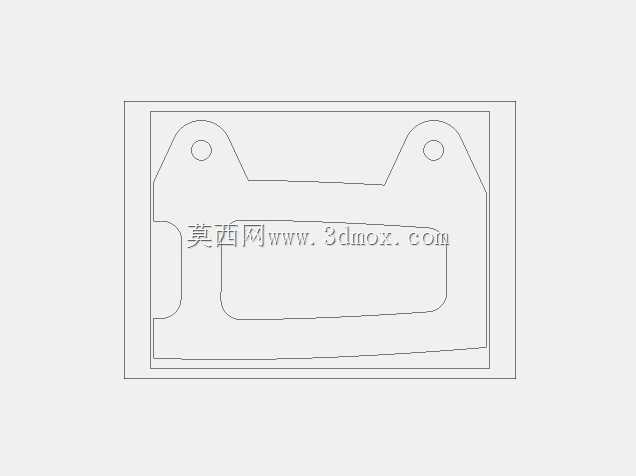

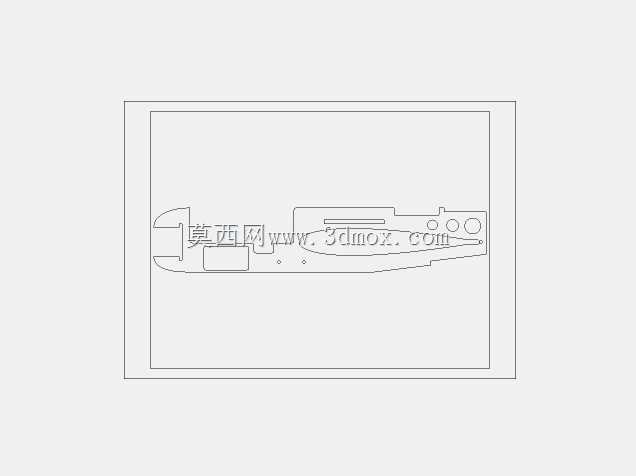

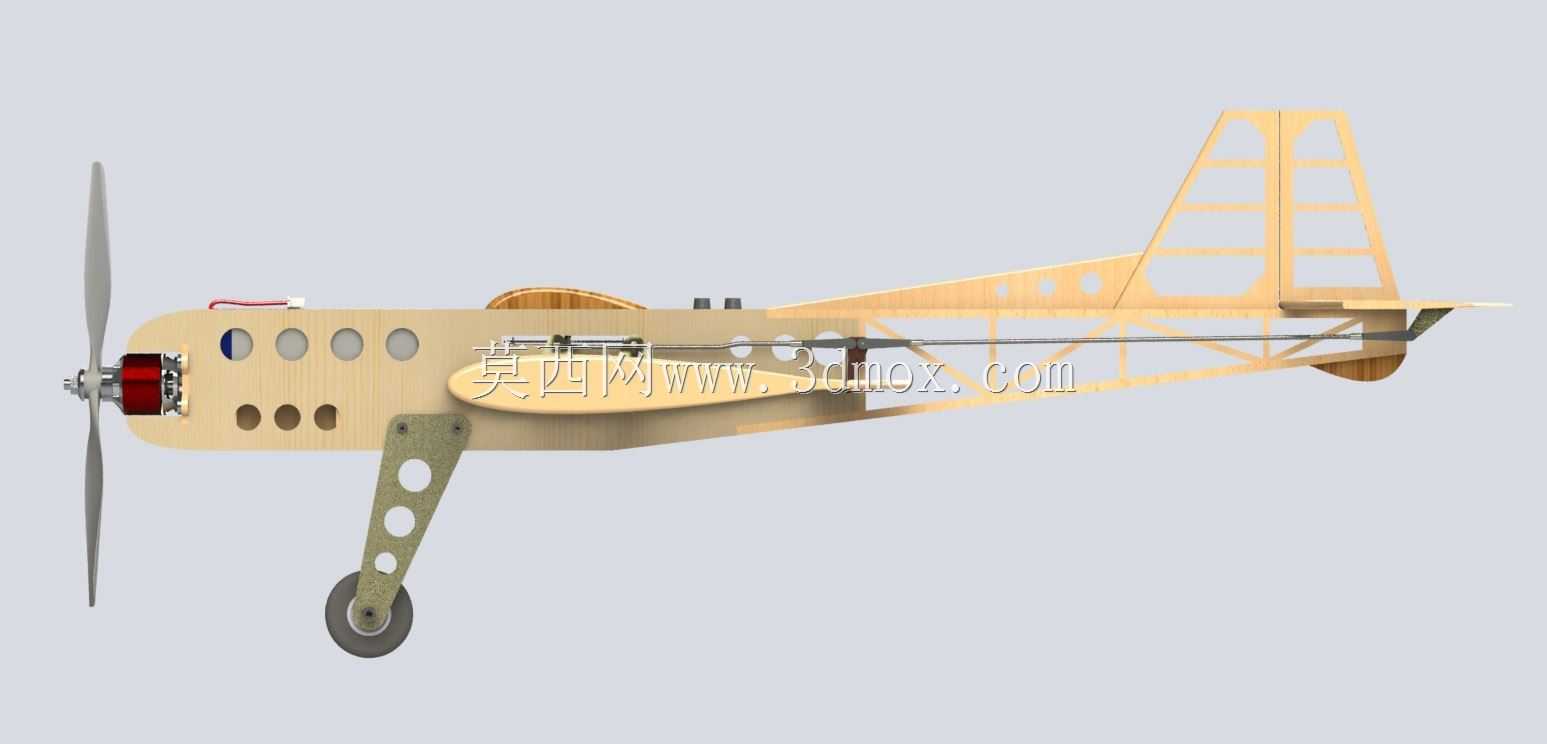

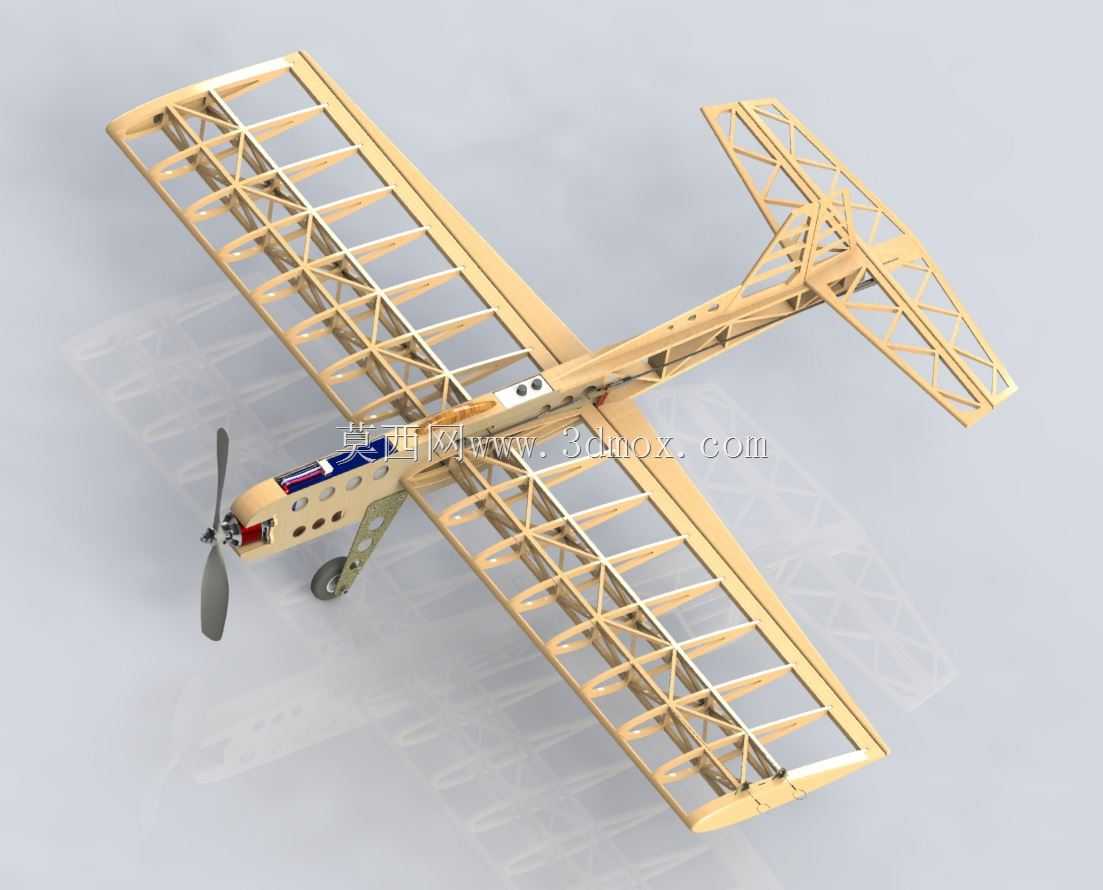

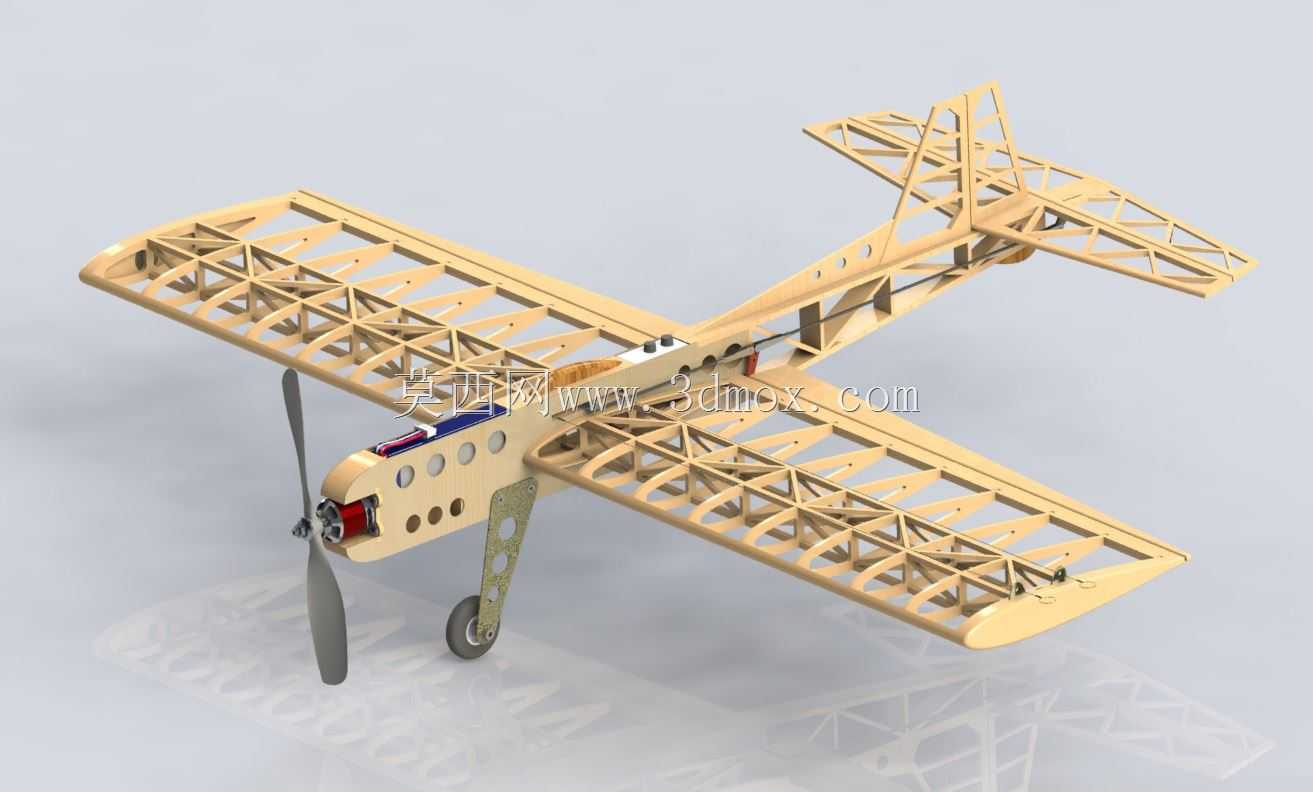

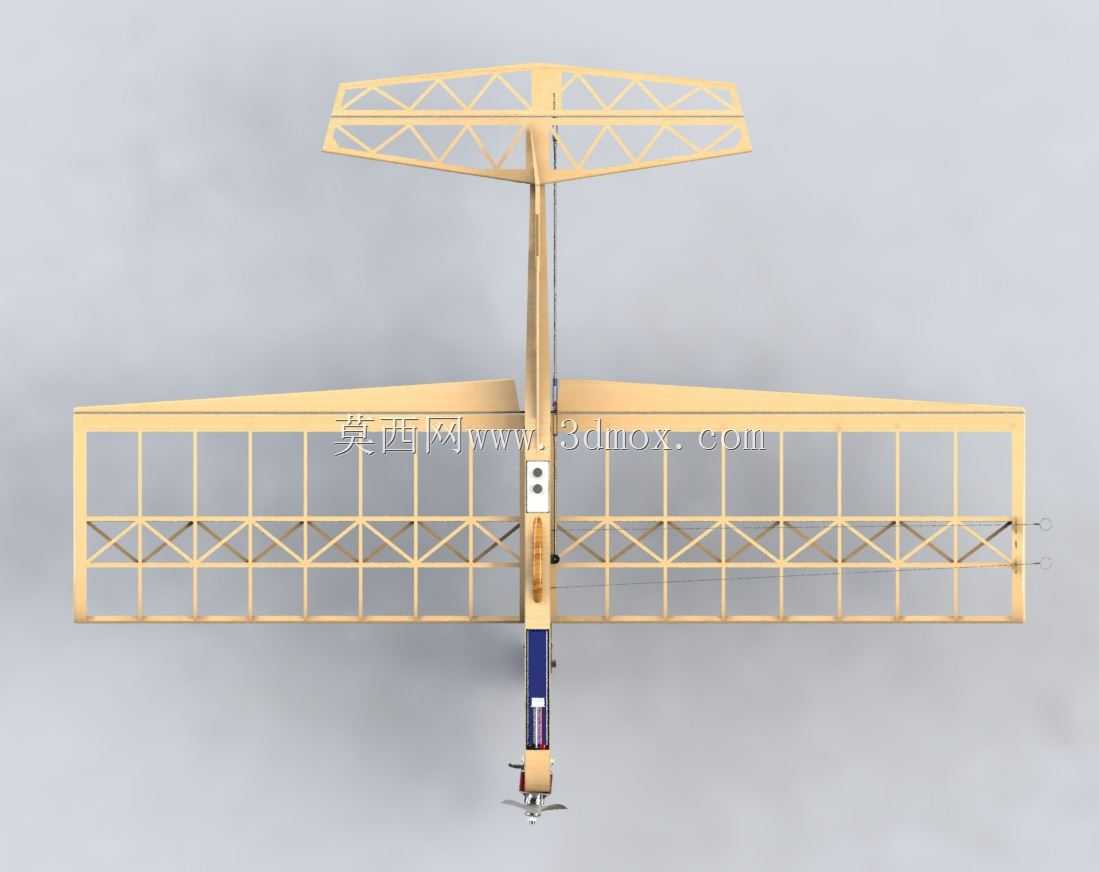

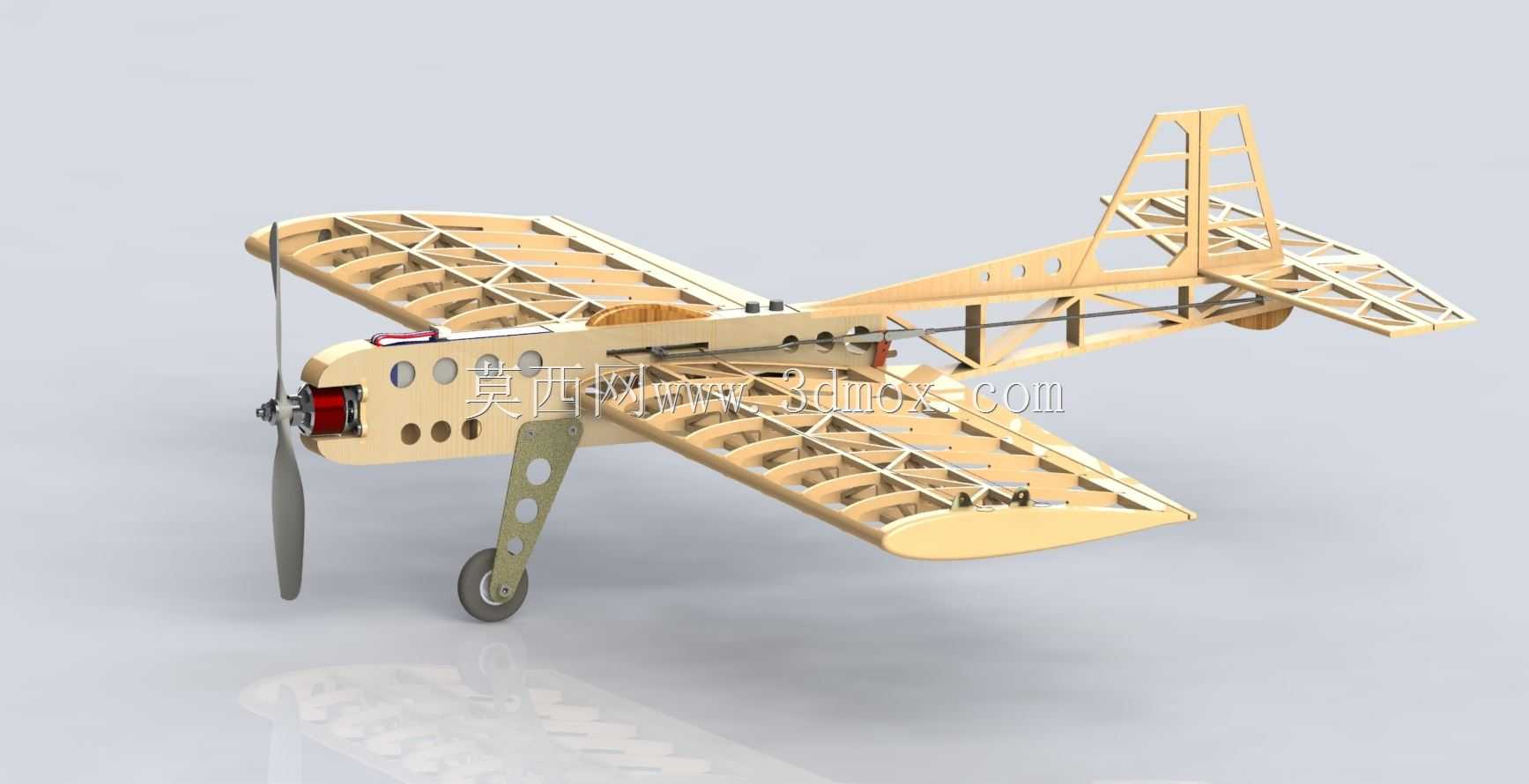

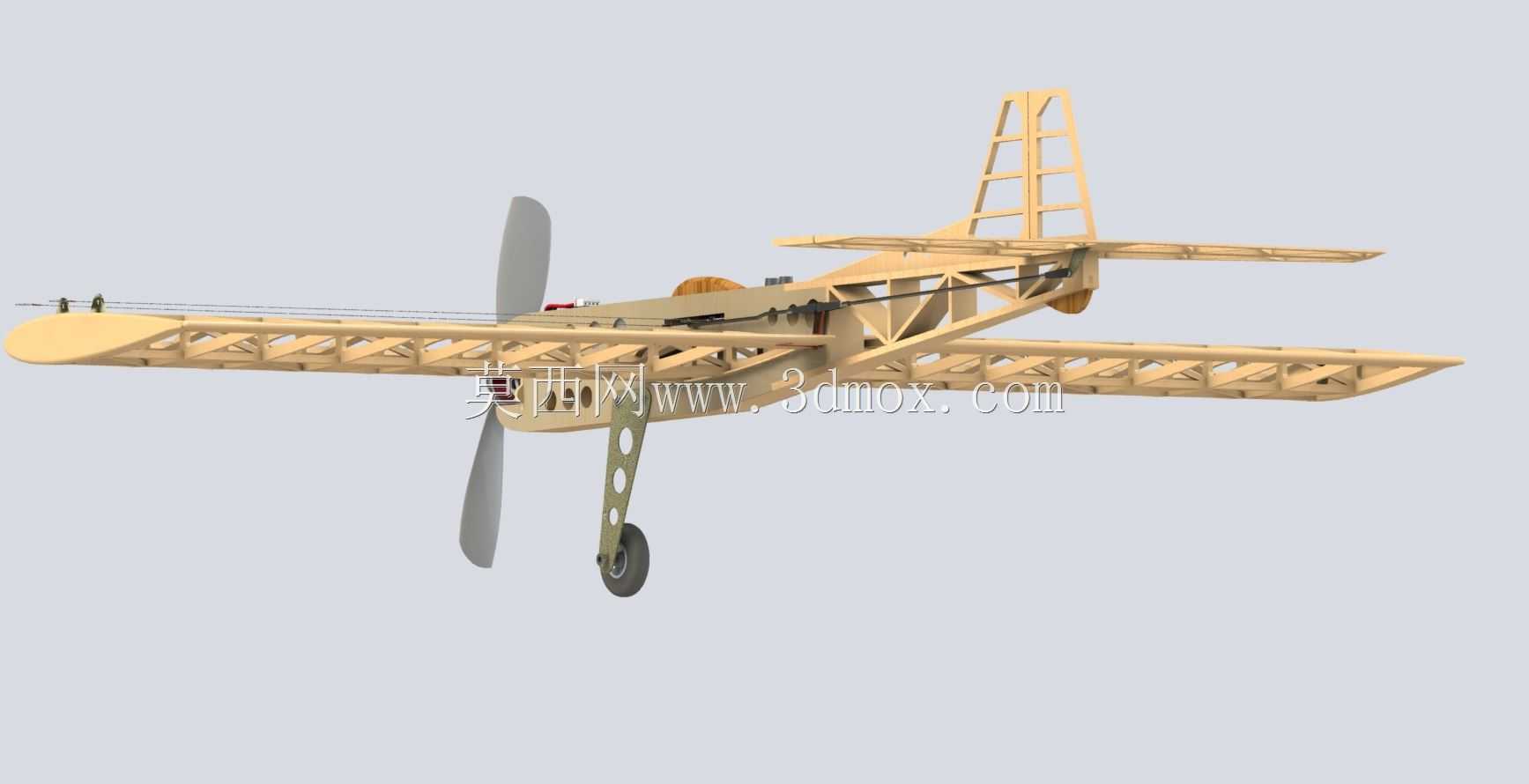

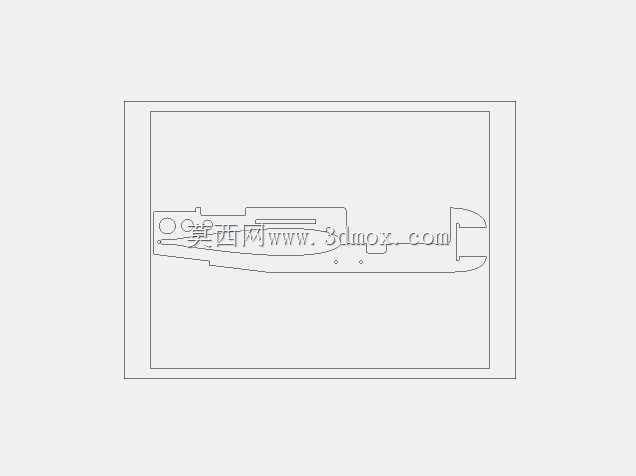

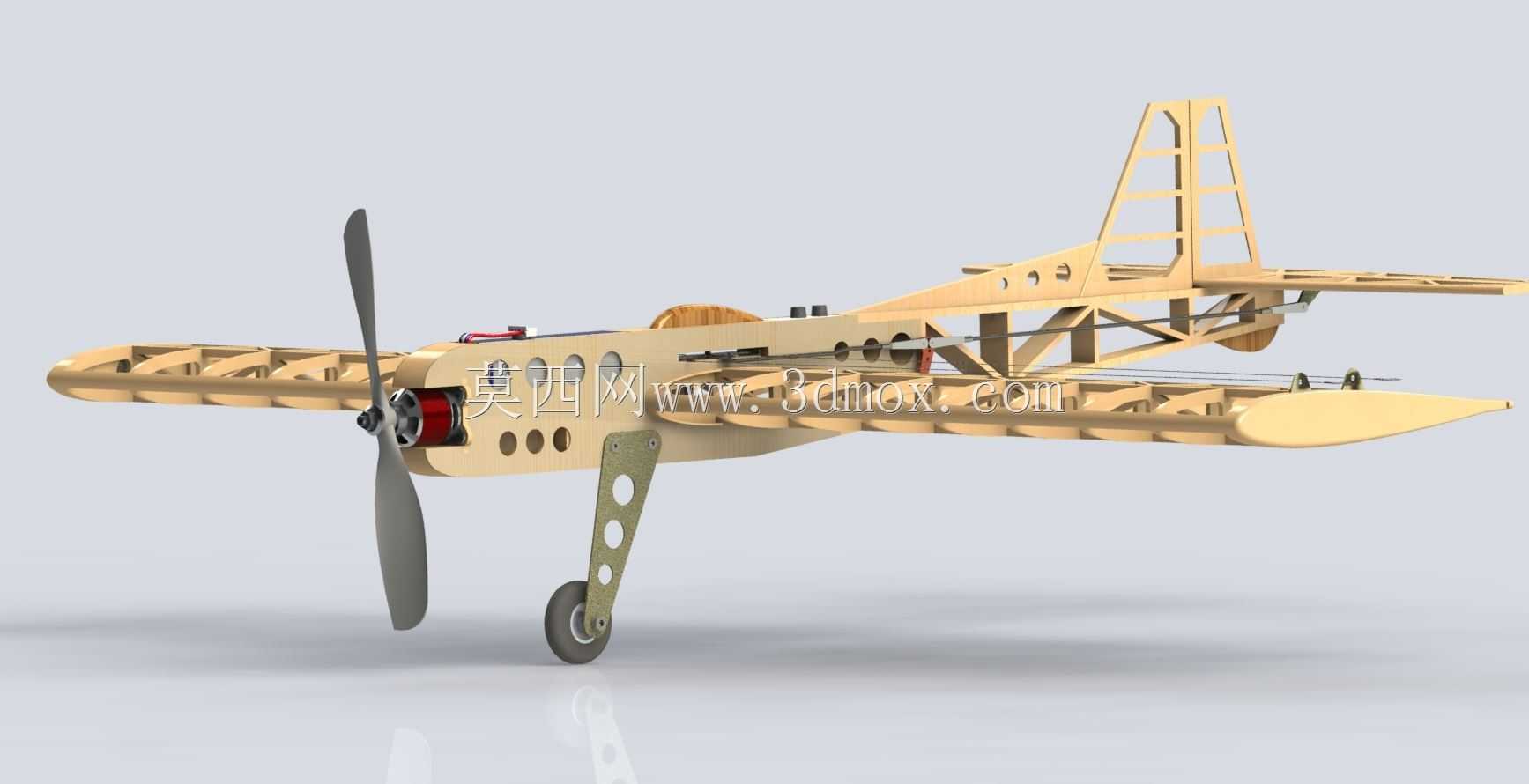

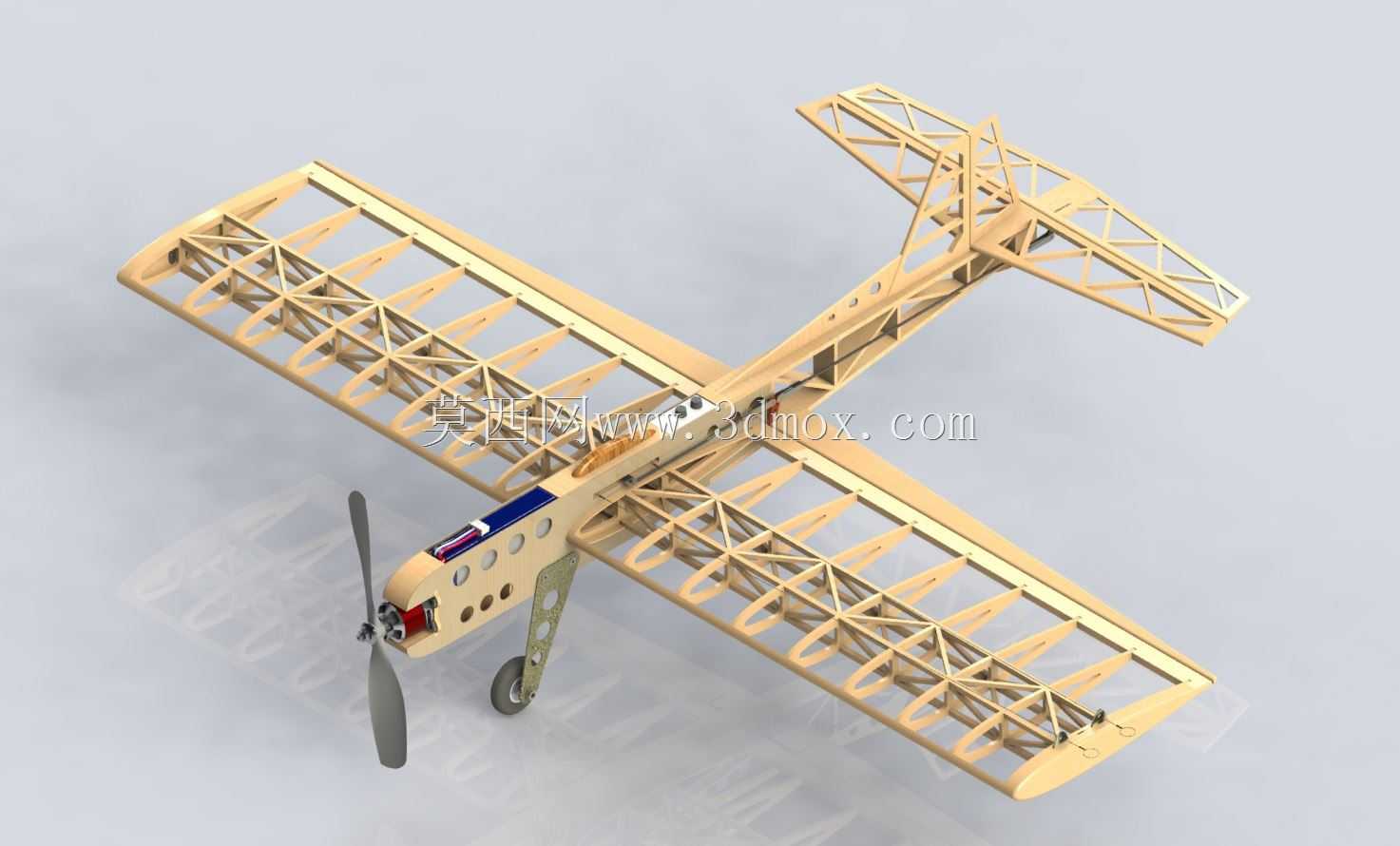

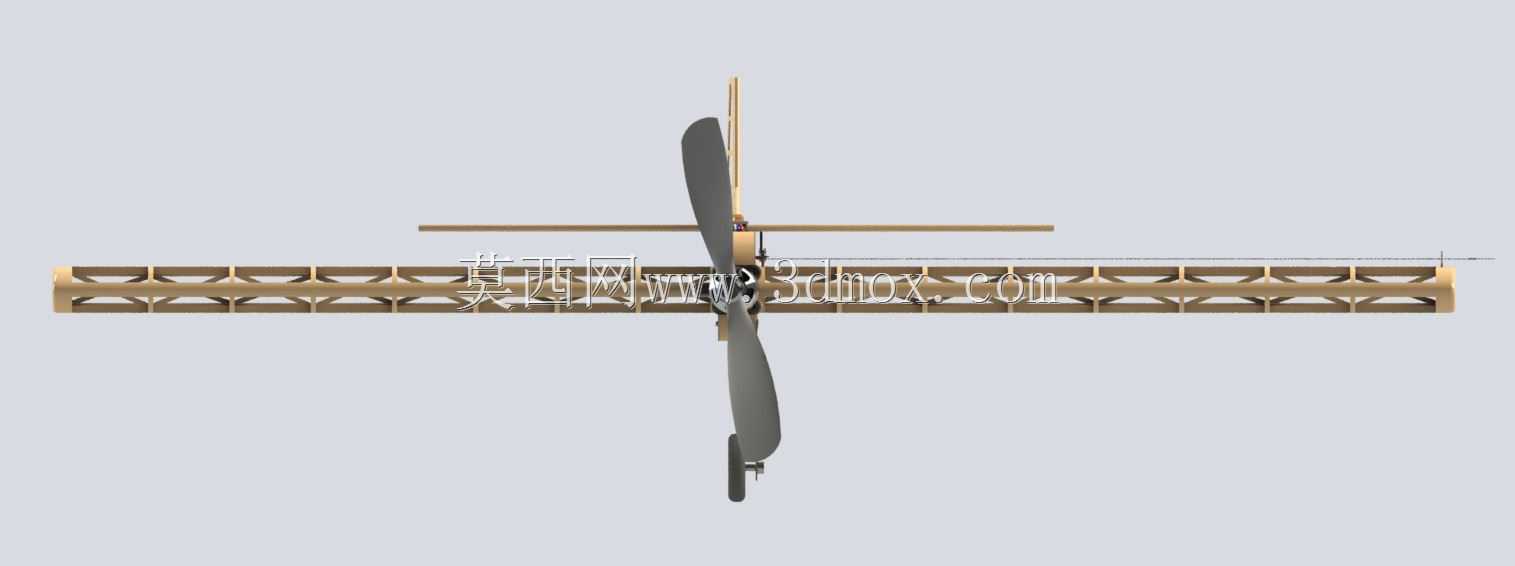

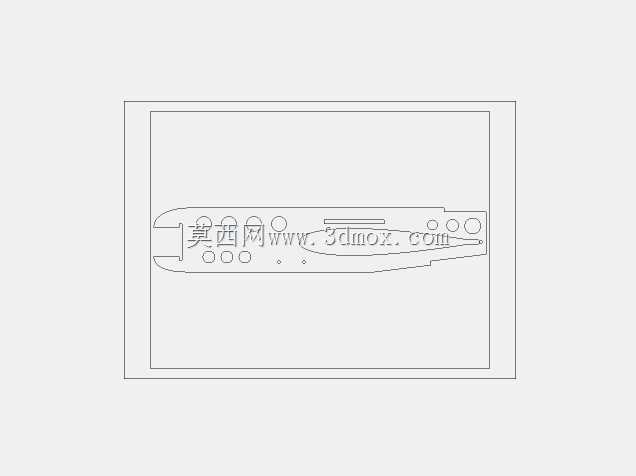

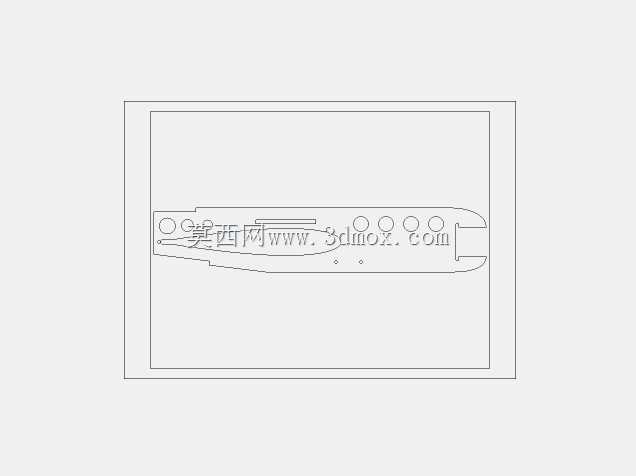

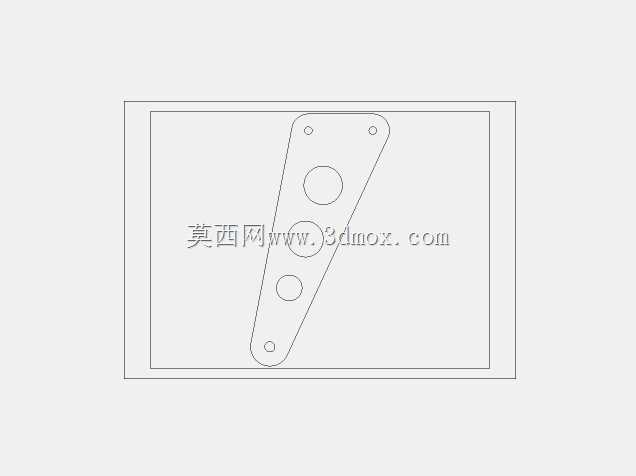

这款航模采用全轻木桁架式构架设计，整体布局为常规上单翼、前拉动力、后三点式起落架构型，主要面向初级航模飞行爱好者的入门练习与手工制作场景，可用于航模教学中的结构认知、组装调试以及户外飞行训练。从结构设计思路来看，整机摒弃了蒙皮硬壳式的厚重结构，采用隔框加纵向桁条的桁架布局，机翼、尾翼、机身全部通过三角形木格构形成承力体系，在保证结构刚度满足低空低速飞行载荷要求的前提下，最大限度降低了整机自重，适配小功率动力系统的推力输出需求。机翼采用平直翼型设计，翼展与机身长度的比例经过飞行调试优化，低速飞行时升力系数充足，失速速度低，能够有效降低初学者的操作门槛，即便出现操作失误也能保持较好的滑翔迫降性能，减少结构损坏概率。机身前段设置有动力安装位，可适配小型电动动力组，安装边界预留了电机座、电池舱、舵机走线的空间，电池舱位置靠近整机重心点，方便爱好者通过调整电池位置校准整机重心，无需额外增加配重即可满足纵向静稳定度要求。起落架采用单轮前起落架加尾部支撑的后三点布局，主起落架与机身承力隔框直接连接，能够承受降落时的纵向与垂向冲击载荷，避免着陆冲击力直接传递到脆弱的桁架结构上造成木梁断裂。尾翼部分同样采用轻木桁架结构，平尾与垂尾的舵面通过铰接方式与安定面连接，舵机安装位预留了足够的舵面偏转行程空间，能够满足初级飞行所需的俯仰、方向操纵权限。配套的1:1比例施工图纸可直接用于激光切割下料，所有木构件的拼接位置都设计有定位卡口，组装时无需复杂的工装夹具即可完成各部件的对位粘接，降低手工制作的精度门槛。整机结构的受力路径清晰，机翼升力通过翼根处的连接隔框传递到机身主承力梁，尾翼的操纵载荷通过尾部桁条传递到机身中段的舵机安装位，动力系统的拉力通过电机座直接传递到机身主纵梁，各部位的载荷传递路径没有冗余结构，既保证了飞行时的结构强度，也避免了不必要的重量增加。在实际使用场景中，这款航模除了飞行练习用途外，也可作为航模教学的结构演示教具，直观展示固定翼飞机的桁架承力结构、重心配平逻辑、操纵面工作原理，帮助入门爱好者理解固定翼飞行器的基础设计逻辑。
