航模动力用锂聚合物电池结构设计

　　在航模、小型电动竞速设备、便携动力装置的动力配套领域，锂聚合物电池的结构适配性直接决定整套动力系统的安装效率与运行可靠性，本次呈现的这款高倍率锂聚合物电池，正是针对小尺寸高功率动力场景做的结构适配设计。先从实际应用场景来看，这类电池主要适配固定翼航模、1/16比例电动遥控车、小型多旋翼无人机这类对动力瞬时输出要求高、安装空间紧凑的设备，这类场景下电池不能只看容量参数，外形尺寸、出线位置、接头选型都会直接影响设备的重心配平与走线合理性。

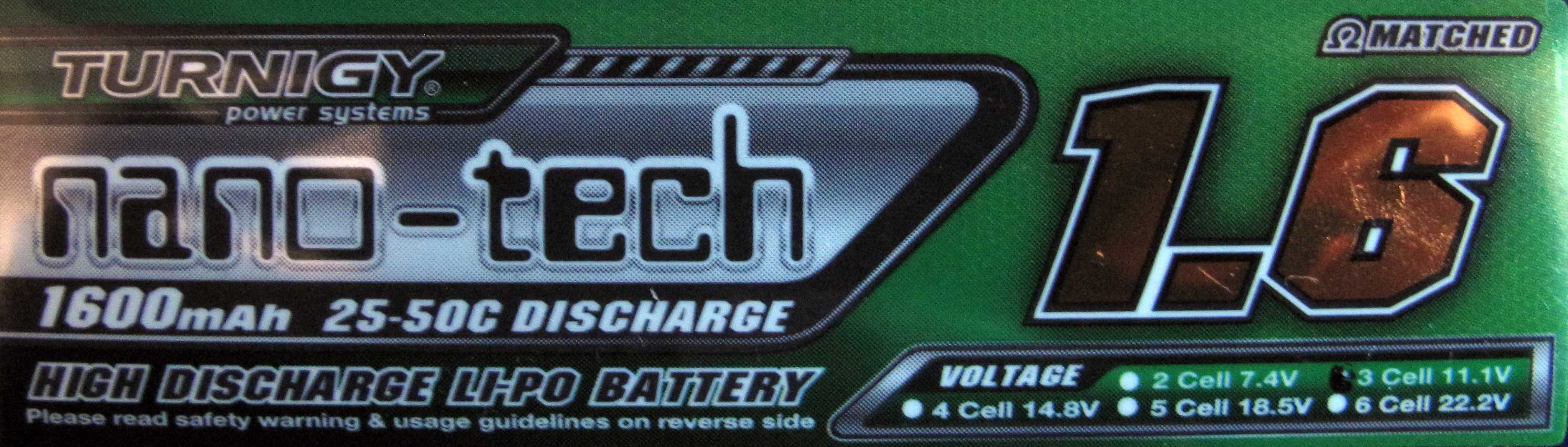

　　从产品功能特性来看，这款电池采用3S1P电芯串并结构，额定输出电压11.1V，持续放电倍率可达25C，瞬时峰值放电倍率能到50C，能够满足动力设备急加速、大负载机动时的瞬时大电流需求，不会因为供电压降导致动力设备失速、失控。电池整体做了硬质塑封外壳包裹，电芯边缘做了缓冲防撞结构，能够承受航模起降、遥控车越野时的常规冲击，避免电芯受挤压破损引发安全问题。出线端做了应力释放结构，红黑动力线从电池端面引出后做了热缩管固定，避免频繁插拔接头、走线拉扯时导致线芯与电芯极耳连接部位脱焊断裂。

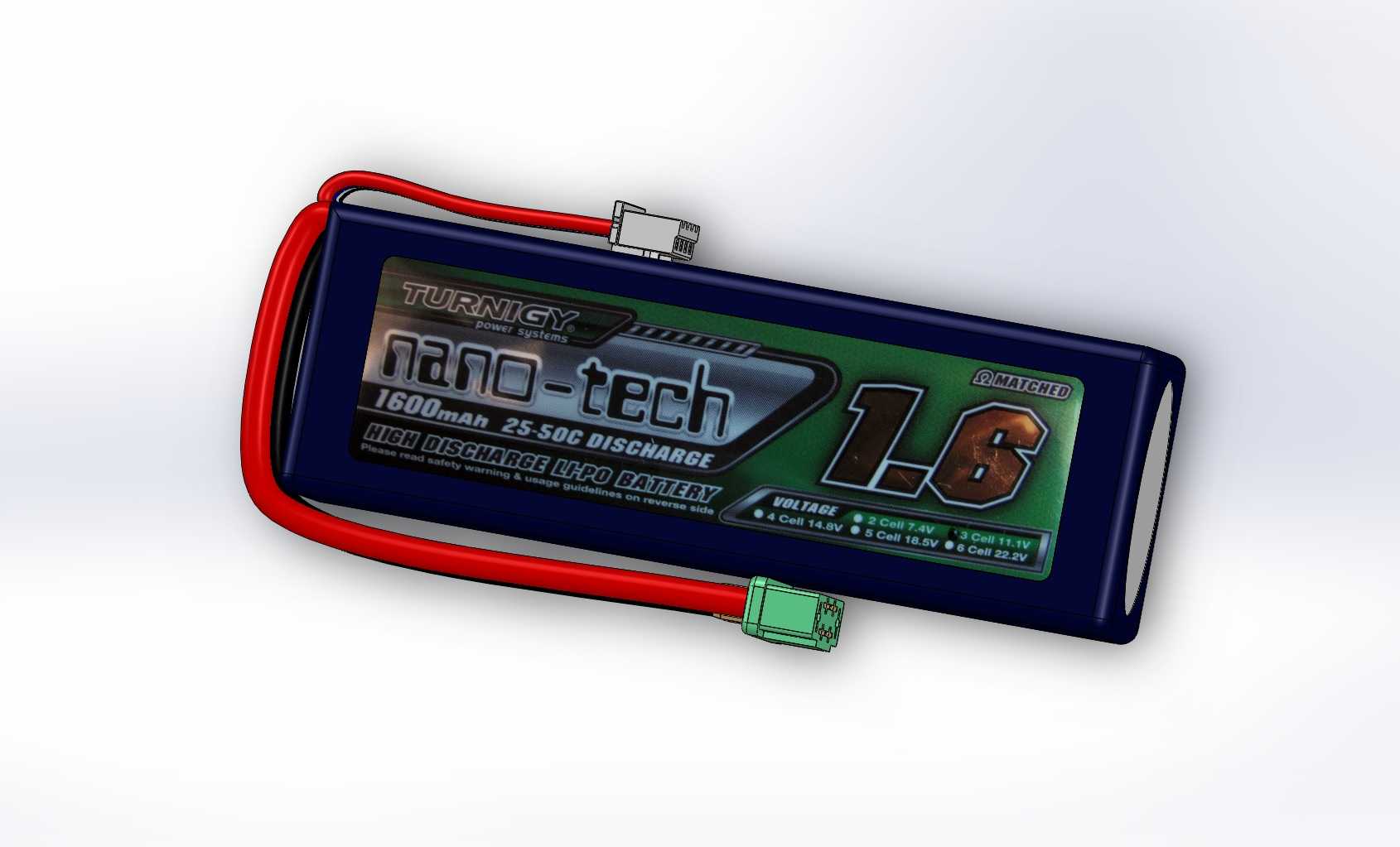

　　设计思路上，这款电池没有盲目追求容量堆砌，而是在1600mAh的容量规格下，把整体外形尺寸控制在120x34x18mm，整体重量控制在143g，这个尺寸刚好能适配多数中小型航模的标准电池仓，不需要用户额外修改电池仓结构或者打磨外壳。接头配置上，动力输出端采用XT60插头，这类插头的接触电阻小、大电流通过时发热低，插拔寿命长，是目前航模动力领域的通用主流接头；平衡充电端采用JST XH插头，和市面上绝大多数平衡充电器的接口通用，用户不需要额外转接线就能完成充电平衡操作。这里要注意，配套的MPX转接头结构并未包含在本次设计中，是针对特定设备连接需求做的可选扩展配件，实际使用时用户可以根据自身设备的接口类型自行更换适配的动力插头。

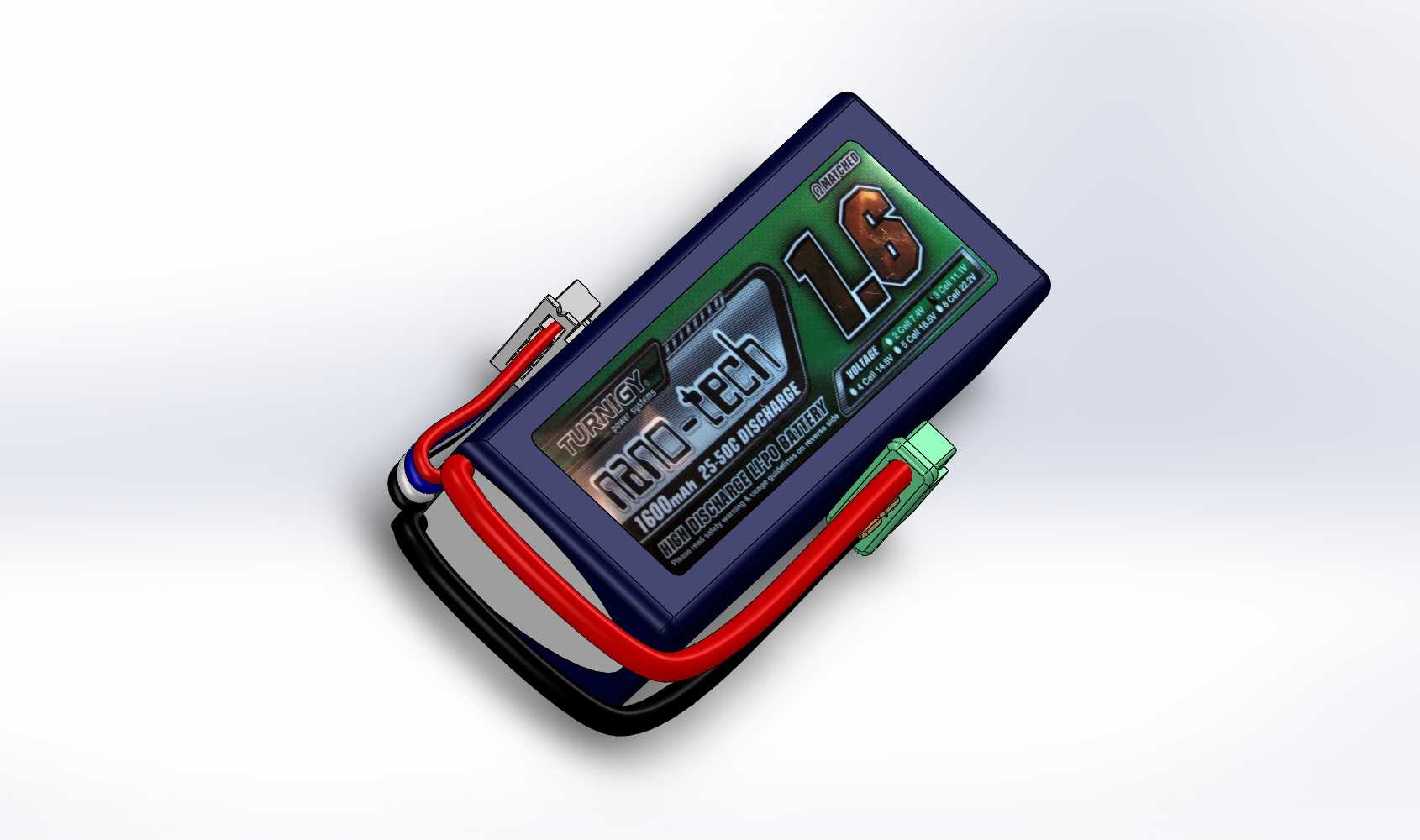

　　从安装边界来看，电池整体为规整长方体结构，除出线端的线材与接头外，外壳本体无突出结构，安装时可以直接贴装在设备的电池仓内，用魔术贴或者扎带固定即可，预留的线材长度足够在常规尺寸的设备内完成走线，不需要额外延长动力线。电池的平衡插头出线位置和动力线出线位置在同一端面，走线时可以将两类线材整理到同一侧，避免线材散落在设备内部干扰传动结构或者飞控部件。在结构细节上，电池外壳的边角做了R角过渡处理，安装时不会刮伤设备的电池仓内壁，也不会因为尖锐边角在受冲击时刺破外壳损伤电芯。

　　对于结构设计从业者来说，这类动力电池的建模不能只做外观曲面的复刻，要重点关注各个接头的安装位置公差、线材的最小弯曲半径、外壳的安装避让尺寸，否则做出来的模型在实际装配验证时会出现插头干涉、线材弯折过度、电池塞不进仓的问题。比如XT60插头在插合状态下的总长度、插拔需要的手指操作空间，都要在做设备整体布局时提前预留，不能只算电池本体的尺寸；平衡插头的厚度比较薄，走线时要注意不要被设备的结构件压住，否则容易损坏插针导致充电异常。另外，这类高倍率电池的重量分布也要在建模时准确还原，因为航模类产品对重心位置非常敏感，电池的重量偏差几克就可能需要调整其他部件的安装位置来配平，所以建模时的材质密度赋值、重量计算要尽量贴近实际产品的参数，才能给后续的整机重心仿真提供准确的数据支撑。

　　在实际选型适配时，还要注意电池的放电能力和电调的匹配度，25C持续放电的电池搭配30A-40A的电调是比较合理的区间，不要用过大倍率的电调搭配小放电能力的电池，也不要让电池长期在超过持续放电倍率的负载下运行，否则会加速电芯老化，缩短电池的循环使用寿命。安装时要尽量让电池的大面和设备的安装面贴合，增大接触面积，有利于电池大电流放电时的热量散发，不要把电池包裹在密闭的空间内，要预留一定的散热间隙，避免电池积温过高引发安全隐患。
