航模用小型二冲程活塞发动机结构

　　这款小型活塞式动力装置，主要面向固定翼航模、小型无人验证机的动力配套场景，在航模竞技、科研院校小型飞行器验证、航空科普教具制作领域都有广泛的适配空间。不同于工业级大排量内燃机，这类小排量动力单元的设计核心是在极小的体积与重量限制下，输出足够稳定的轴功率，同时兼顾长时间高转速运行的可靠性，毕竟航模类飞行器的动力冗余度极低，一旦动力出现波动很容易造成飞行事故。

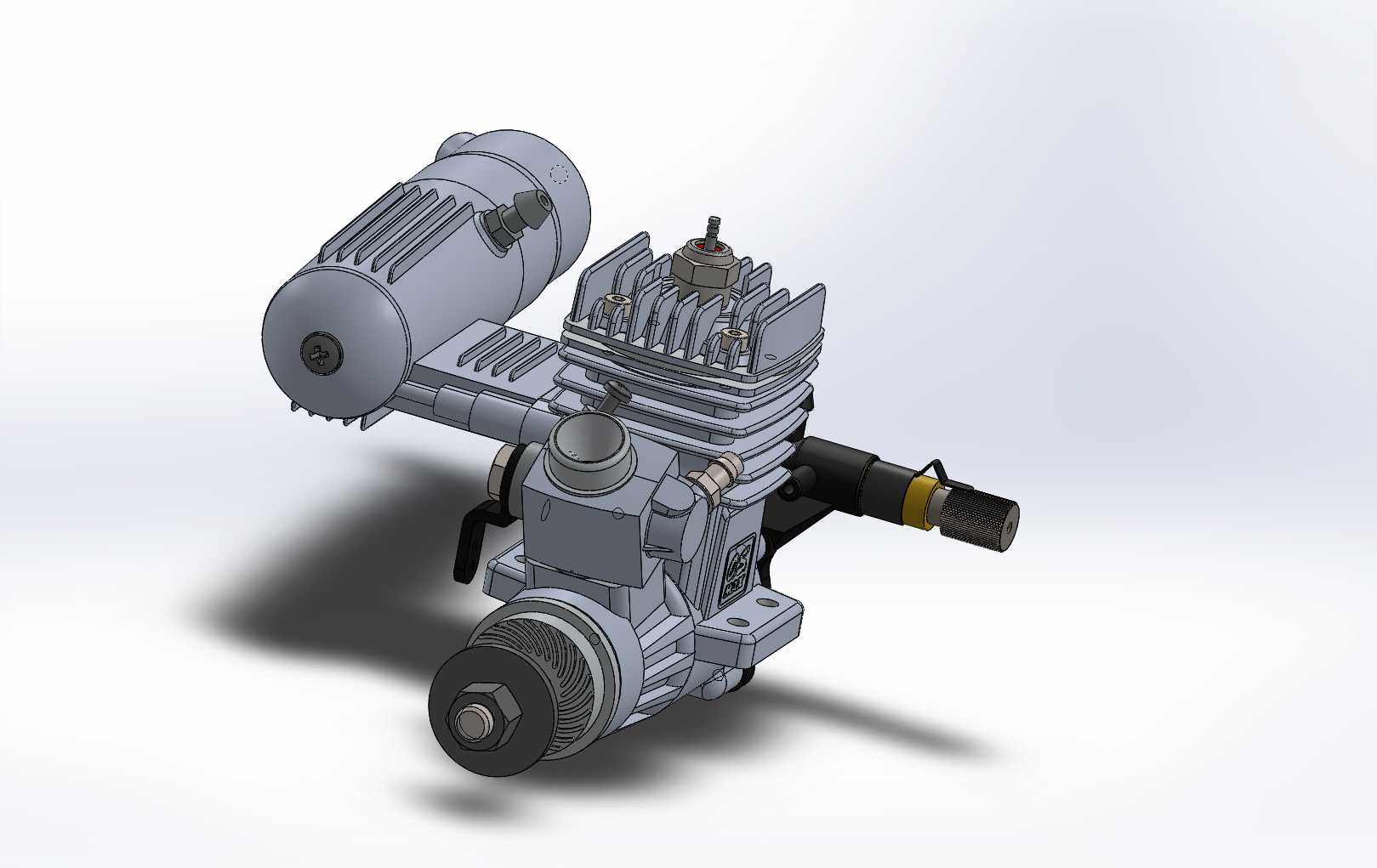

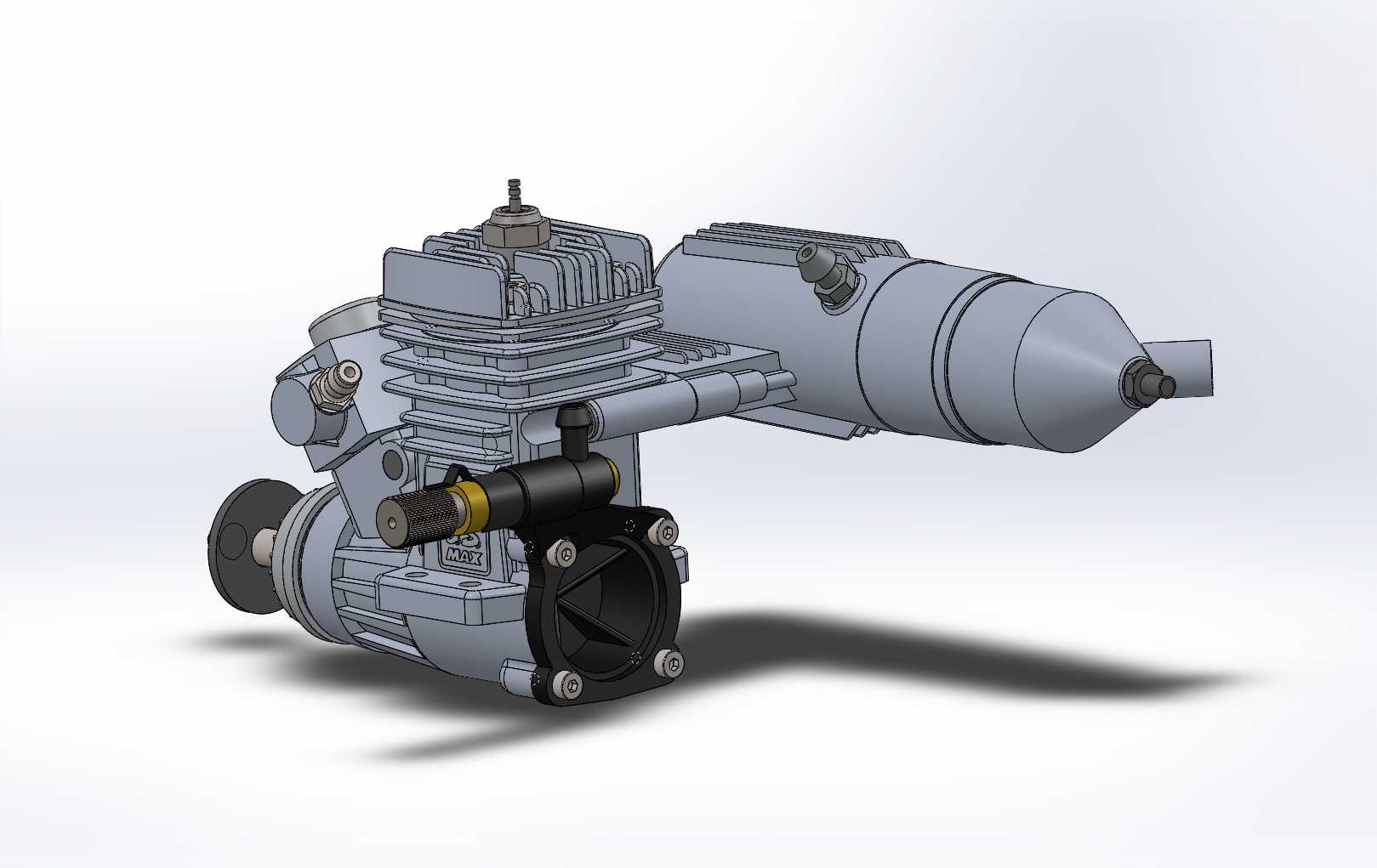

　　从结构设计逻辑来看，这款动力采用单缸侧置排气、风冷散热的布局，缸体与缸头位置布置了密集的散热鳍片，鳍片的厚度、间距都经过匹配，在飞行过程中迎面气流可以直接带走燃烧室做功产生的热量，不需要额外布置水冷管路与散热系统，能最大程度降低整机自重。配套的消音腔体直接固定在缸体排气口位置，腔体内部设计有膨胀消音腔，既可以降低排气噪音，也能通过排气回压的优化提升低转速区间的扭矩输出，避免小排量发动机低转响应迟滞的问题。化油器安装在缸体进气侧，采用喉管负压吸油的结构，不需要额外的燃油泵，依靠曲轴箱的压力变化就能完成燃油与空气的混合，结构简单可靠，在高空低气压环境下也能通过油针调整维持合适的空燃比。

　　安装边界方面，这款动力的安装座布置在曲轴箱底部，采用双安装耳的结构，安装孔位的间距适配主流航模防火墙的安装尺寸，不需要额外制作转接座就能直接固定在航模机身前端。输出轴从曲轴箱前端伸出，轴端设计有螺纹与锁紧螺母，可以直接适配标准规格的螺旋桨，安装时只需要保证螺旋桨的平衡精度，就能避免高转速下的振动问题。整机的重心经过优化，曲轴、活塞、连杆等运动部件都做了动平衡处理，实际运行时的振动幅度控制在很低的水平，不会对航模上搭载的小型飞控、摄像设备造成干扰。

　　实际使用场景中，这类动力通常搭配甲醇基混合燃油使用，燃油中自带润滑成分，可以在曲轴运转过程中对缸壁、连杆轴承、曲轴轴承等运动部件进行润滑，不需要单独设置润滑油路，进一步简化了结构。启动方式可以采用外接启动器夹持输出轴带动曲轴转动，待缸内混合气达到点火浓度后就能持续运转，油门通过舵机拉动化油器节气门摇臂实现开度控制，从怠速到最高转速的响应速度足够快，可以满足航模飞行过程中快速调整动力输出的需求。

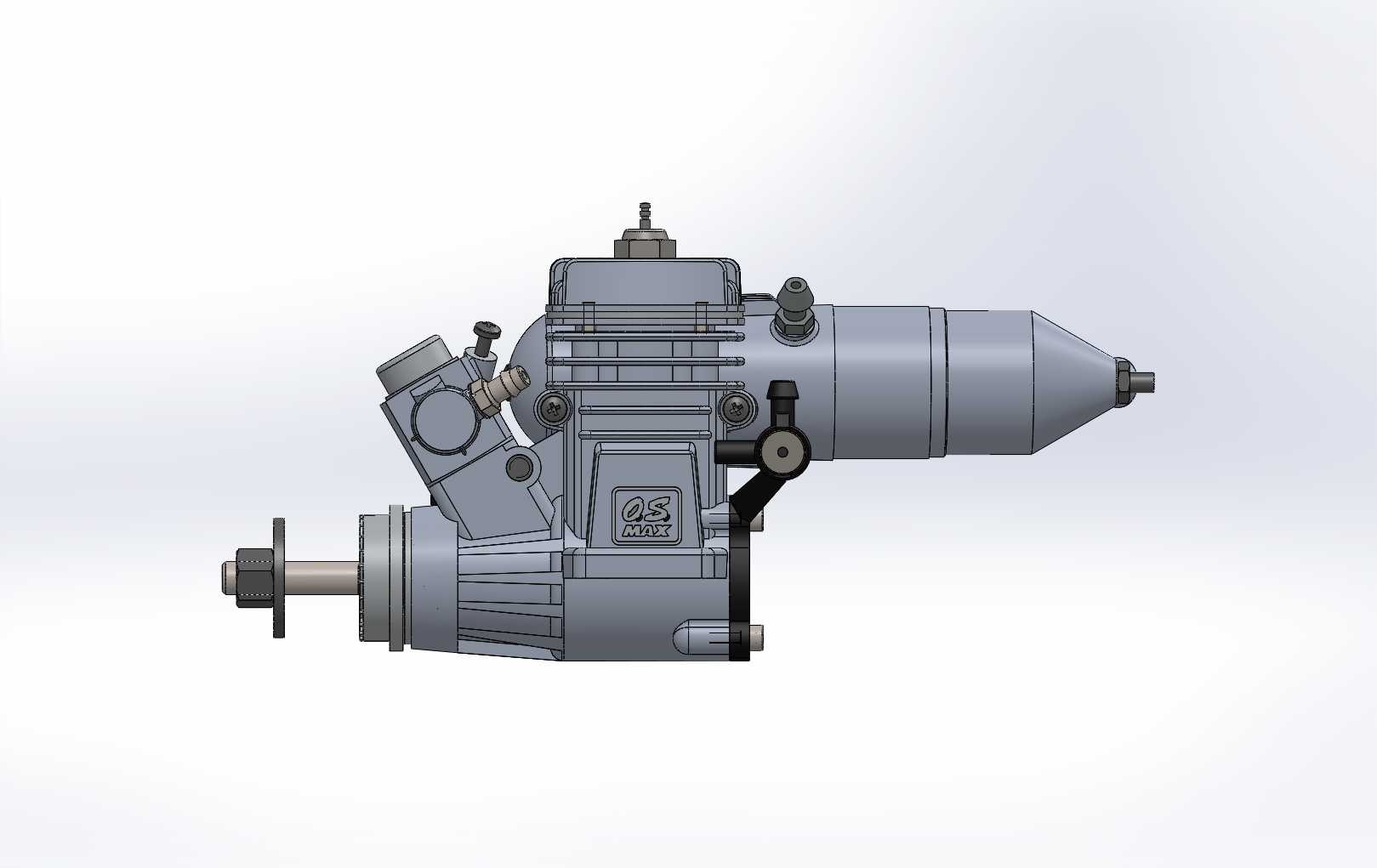

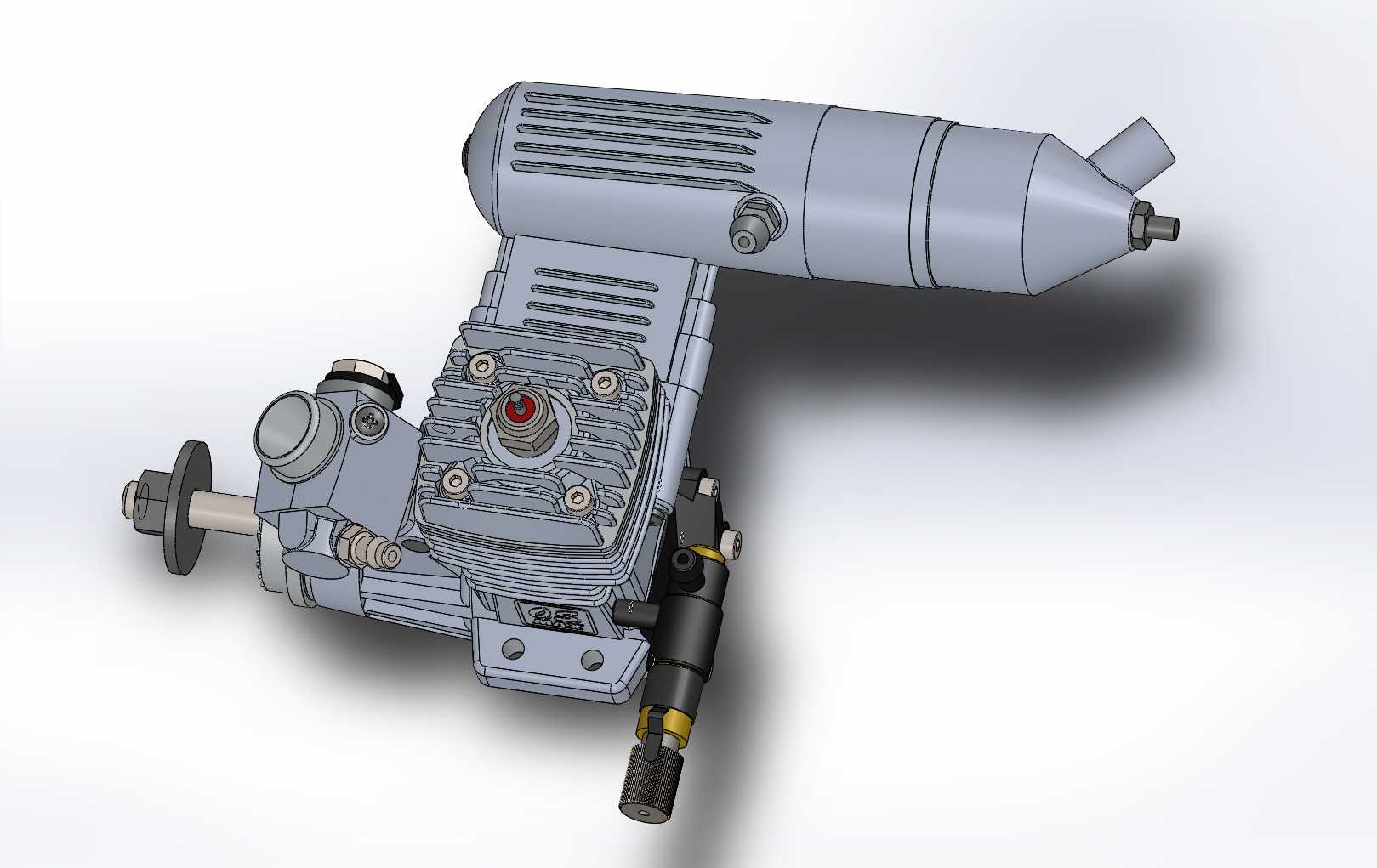

　　从建模还原的角度来看，这款模型完整复现了发动机的所有外部结构与核心装配关系，缸头的火花塞安装位、化油器的油针结构、消音器的固定卡扣、安装座的孔位倒角都做了精准还原，不管是用来做航模设计阶段的动力适配干涉检查，还是作为机械原理教学的演示模型，都能满足使用需求。结构设计上充分考虑了小排量航模动力的实际使用痛点，比如缸体散热鳍片的朝向顺着飞行方向布置，能最大化利用迎面气流散热；化油器的安装位置避开了排气侧的高温区域，避免燃油受热出现气阻问题；消音器的固定方式采用快拆结构，日常维护拆卸不需要复杂工具，就能快速清理排气口的积碳。

　　对于结构设计从业者来说，这类小动力单元的建模参考价值很高，能直观了解小排量内燃机在轻量化、紧凑化设计上的处理思路，比如如何在有限的缸体体积下布置足够的散热面积，如何在保证曲轴箱强度的前提下尽可能切削多余的结构重量，如何平衡运动部件的重量与强度，让高转速运转下的惯性力尽可能小，这些设计思路在做小型便携动力设备、手持动力工具的结构设计时都有很强的借鉴意义。在做航模整体设计时，也可以直接调用这个模型进行整机的重心配平、安装空间校核，提前预判发动机与机身结构、舵机拉杆、油箱布局之间的干涉问题，减少实际制作过程中的反复调整工作量。
