大疆F450四旋翼飞行器机架底板结构

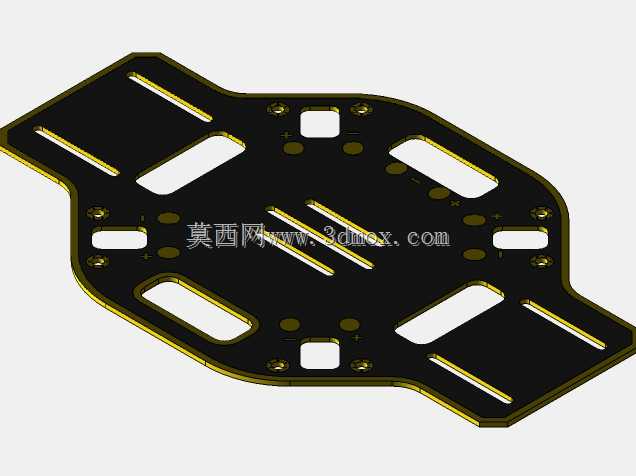

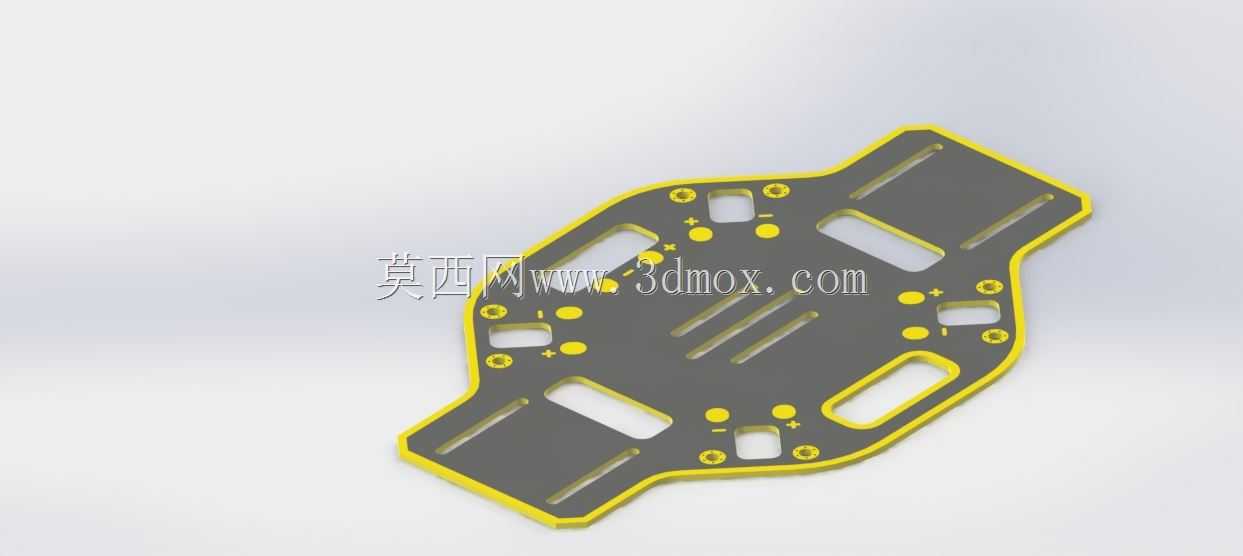

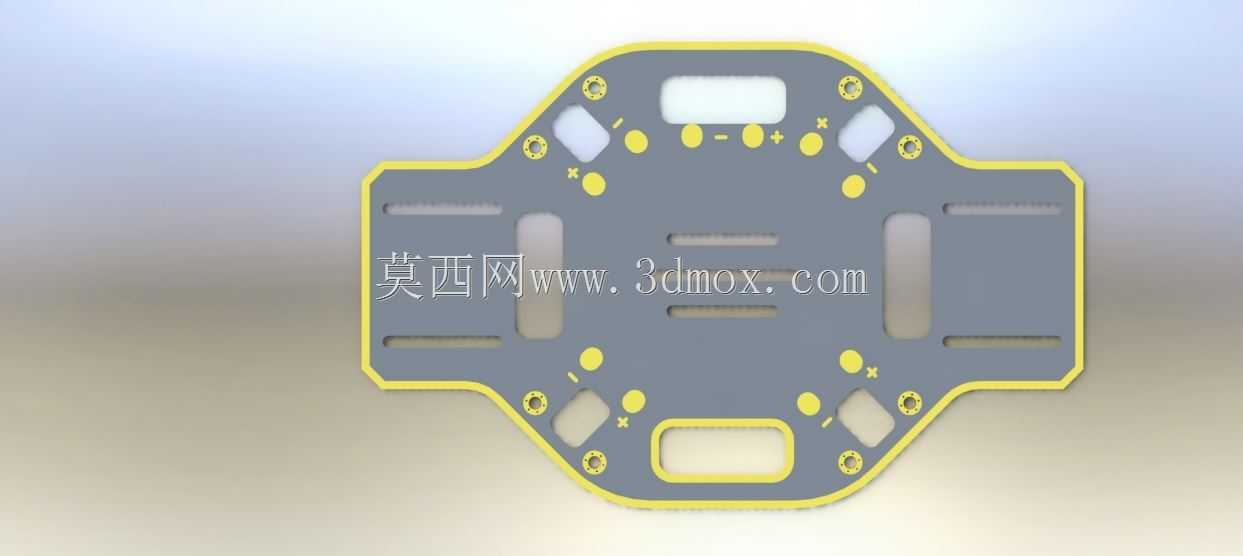

这款四旋翼机架底板是多旋翼飞行器的核心承载结构件，主要面向消费级航拍、教学实训、小型作业类四旋翼飞行器的组装场景，作为整机的安装基准承载所有机载部件的安装定位。从实际装机场景来看，该底板需要承接飞控模块、电调、电源模块、机臂连接座的全部安装载荷，同时要预留走线空间，避免机载线路与运动部件产生干涉。设计上采用对称式异形轮廓，整体沿中心十字轴完全对称，适配四旋翼X型或十字型的机臂布局，四个延伸端对应机臂的安装位，边缘做了包边强化处理，提升整机跌落时的抗冲击性能，避免底板边缘受撞击出现开裂。板体上的开孔做了分区规划，中心区域预留飞控安装孔位，孔位间距匹配主流开源飞控与大疆原厂飞控的安装孔距，周边的方形镂空一方面用于减轻整机自重，降低不必要的载荷损耗，另一方面可作为电调走线的穿线位，让机载线路从板体下方排布，保持机架上表面整洁，减少线路对飞控传感器的信号干扰。板体上分布的小圆孔分为两类，一类是用于固定电调、电源分线板的安装孔，孔径匹配M2与M2.5规格的螺丝，另一类是定位孔，用于装机时对齐机臂安装角度，保证四个机臂的安装角度一致，避免因机臂角度偏差导致飞行时出现动力偏移。底板的安装边界需要匹配对应规格的机臂连接座，四个延伸端的安装面平面度控制在合理范围内，保证机臂安装后与底板保持垂直，不会出现倾斜。从结构强度设计来看，板体主体采用玻纤复合板材的等强度设计思路，在安装孔位周边做了局部加厚的凸台结构，避免螺丝锁紧时出现板材压溃的问题，边缘的黄色包边采用柔性材质，既可以在轻微碰撞时起到缓冲作用，也能标识板体的安装方向，降低装机时的方向识别错误率。板体上的长条形镂空除了减重作用，还可作为气流通道，飞行时的气流可穿过镂空区域带走电调与电源模块工作产生的热量，避免机载部件积热导致工作异常。在实际装机应用中，该底板的中心区域需要避开强磁部件的安装，预留出飞控磁罗盘的工作空间，周边的安装位可根据实际作业需求搭载GPS模块、图传发射端等配件，孔位的冗余设计可以适配不同品牌的第三方配件，无需额外打孔改装。板体的厚度设计兼顾了强度与自重，既不会因为过薄导致飞行时出现板体共振影响飞控稳定性，也不会因为过厚增加不必要的起飞重量，影响飞行器的续航表现。
