五轴数控加工型腔铣削工艺仿真

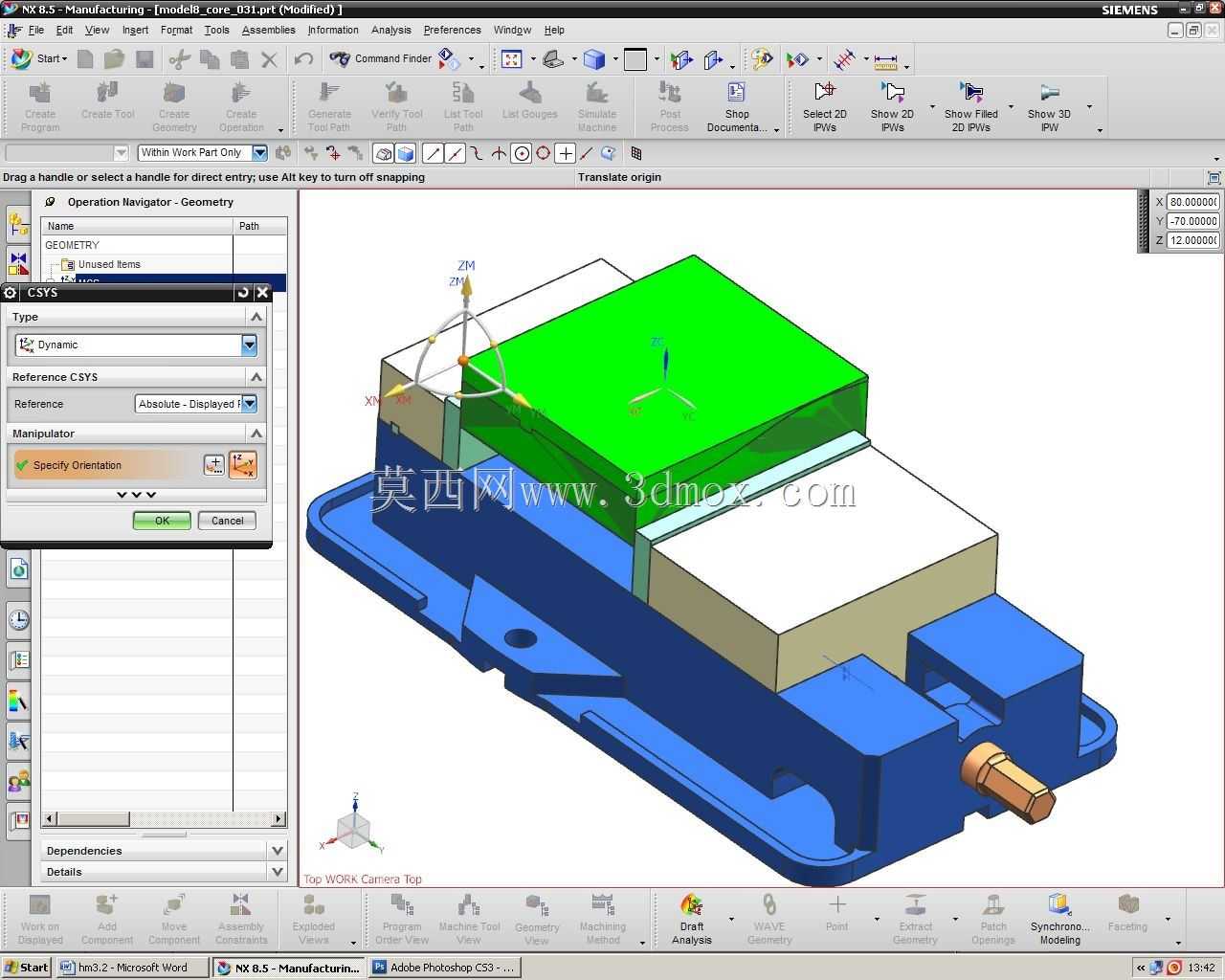

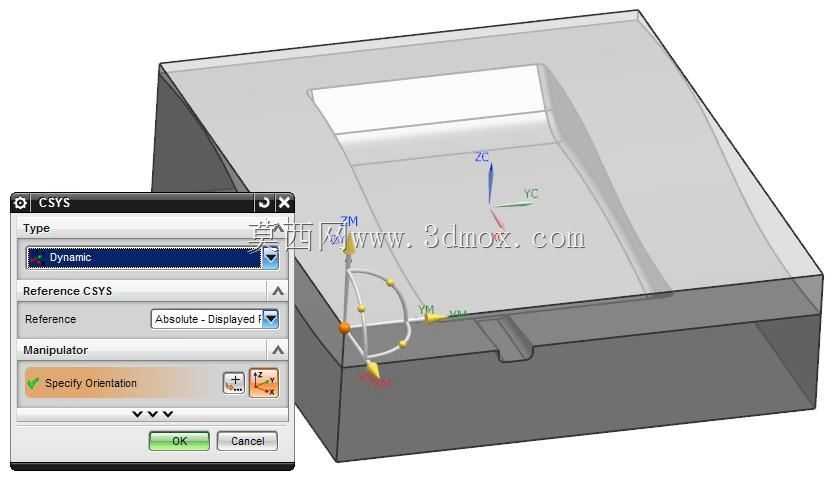

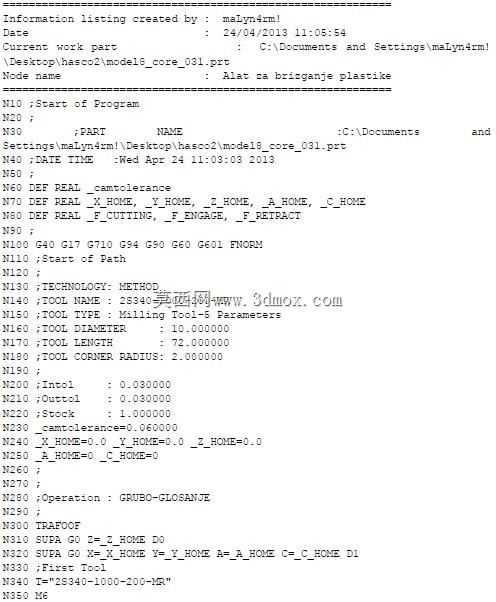

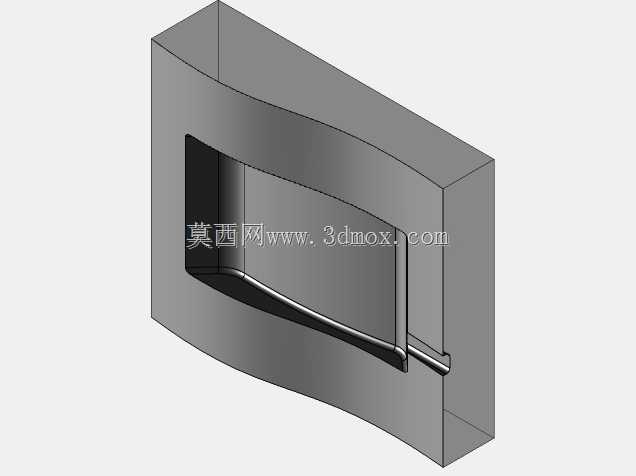

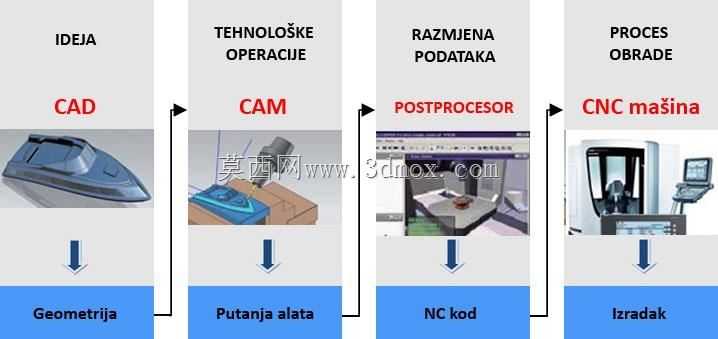

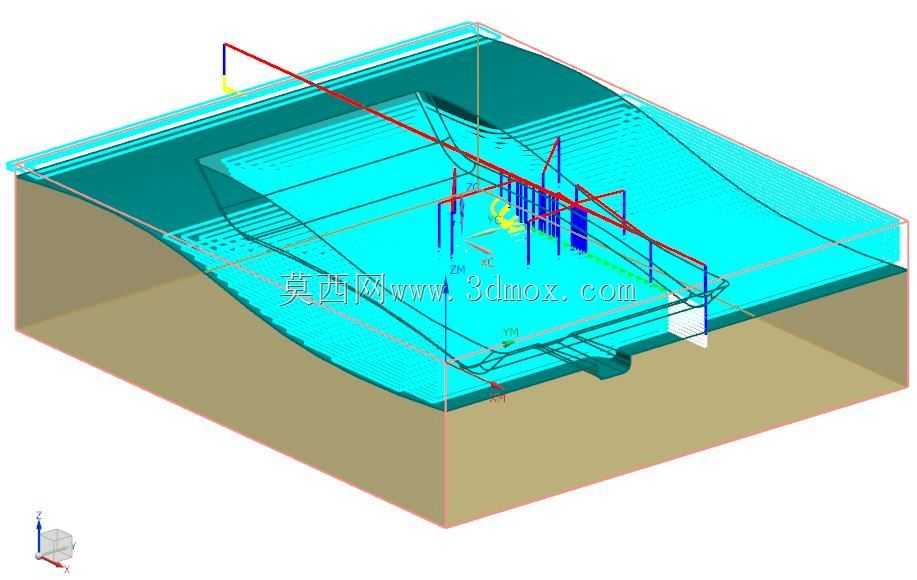

这套五轴数控加工仿真方案，面向航空航天、精密模具、高端医疗器械领域的复杂曲面零件加工场景，针对传统三轴机床无法完成的倒扣、深腔、异形曲面连续加工需求设计，可直接应用于实际生产前的工艺验证环节，有效规避实际加工中出现的撞刀、过切、干涉等生产风险。从实际加工用途来看，该方案聚焦带内凹曲面的盒体型腔零件加工，这类零件常见于精密注塑模具的模仁、航空结构件的安装腔体、高端液压元件的阀体内腔，传统三轴加工需要多次装夹、翻面找正，不仅装夹累计误差大，加工效率也难以满足批量生产需求，而五轴联动加工可通过主轴头的摆动与工作台的回转配合，一次装夹即可完成型腔所有内表面、侧壁圆角、底面过渡曲面的连续加工，大幅缩短加工周期，同时保证各加工面的形位公差精度。从功能特性来看，该仿真完整还原了实际加工中的刀具运动逻辑，采用锥柄球头铣刀作为加工刀具，针对型腔不同区域设置了差异化的加工策略：型腔开粗阶段采用分层铣削路径，预留均匀的半精加工余量，避免大切深带来的刀具颤振；半精加工阶段沿曲面UV线生成连续刀路，保证余量均匀为精加工做准备；精加工阶段采用五轴联动刀轴控制，让刀具始终与加工曲面保持最佳切削角度，避免球头刀刀尖点零切削速度加工带来的表面质量缺陷，同时针对型腔侧壁与底面的过渡圆角区域，专门设置了刀轴自动避让逻辑，防止刀柄与型腔侧壁发生碰撞干涉。在设计思路上，整套加工方案以实际加工边界为核心约束，首先根据型腔的外形轮廓确定工件装夹范围，工件为方形带内凹腔体结构，装夹时采用平口钳夹持工件底部外延区域，预留足够的刀具运动空间，避免夹具与主轴发生干涉；刀具长度根据型腔最大深度设置，保证刀具伸出长度满足最深区域加工需求的同时，尽可能提升刀具刚性，减少加工让刀现象；加工坐标系设置在工件上表面中心位置，与实际机床对刀逻辑完全匹配，方便现场操作人员直接调用程序完成对刀作业。从安装边界与尺寸适配来看，该方案适配主流的双摆头、摆头转台结构五轴数控机床，工件装夹后整体加工范围控制在机床X/Y/Z轴行程内，主轴摆动角度不超过机床B/C轴的极限行程，刀路生成过程中全程校验机床各轴的运动极限，避免出现超程报警，同时针对不同材质的工件，可在该刀路基础上调整进给转速参数，适配铝合金、模具钢、钛合金等不同材质的加工需求，无需重新生成基础刀路，大幅缩短工艺准备周期。
