卧式工业储存罐SolidWorks三维设计模型

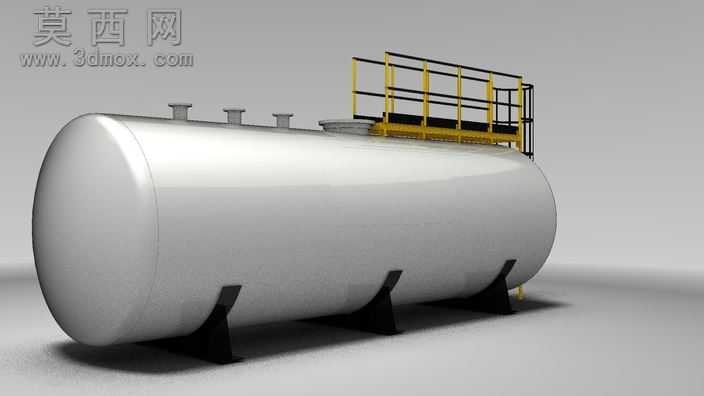

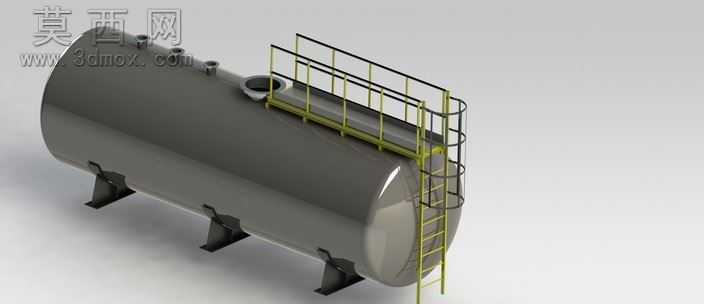

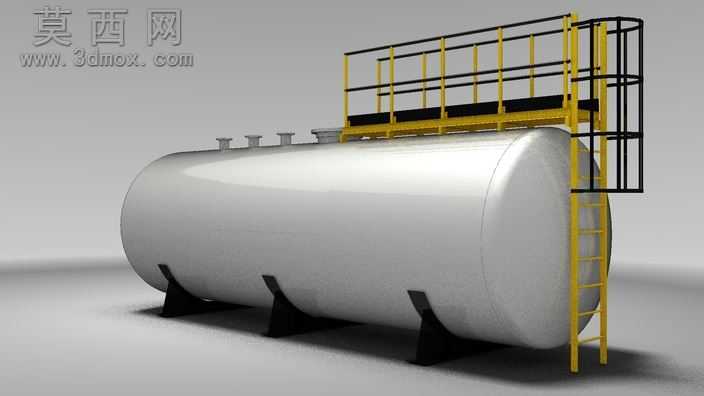

本模型为卧式工业储存罐的完整三维设计成果，建模阶段以SolidWorks2011为核心工具，采用自顶向下的装配体设计思路，首先通过旋转凸台命令构建罐体主体的椭球形封头与圆柱形筒身，严格按照标注的直径2540毫米、长度9000毫米的尺寸参数完成基础轮廓绘制，确保罐体容积符合工业存储的设计要求；随后依次添加鞍式支座、顶部人孔、工艺接管、顶部操作平台、直爬梯与安全护栏等附属结构，所有零件均通过标准配合、高级配合完成装配约束，完全还原实际储罐的安装逻辑，无干涉错位问题，同时导出STL等通用格式文件，适配多类三维软件的打开与编辑需求。参数设计层面，模型严格遵循常压卧式储罐的设计规范，鞍座的间距、包角，爬梯的踏步间距、护栏高度，人孔的开孔尺寸与补强结构均参考行业标准设定，所有尺寸均为可编辑参数，使用者可根据实际存储介质、容积需求快速调整罐体直径、长度、壁厚等核心参数，大幅缩短同类型产品的设计周期。渲染材质环节，模型在Visualize渲染环境中完成材质赋予，罐体主体采用哑光碳钢材质搭配金属漆面效果，还原工业储罐的真实外观质感，操作平台、爬梯与护栏采用黄色安全防护漆材质，支座采用深灰色重型钢材材质，场景添加柔和的环境光与定向光源，清晰呈现罐体的曲面弧度、焊缝细节与结构层次，渲染效果图可直接用于方案汇报、产品展示场景。结构原理上，该储罐为卧式常压存储设备，依靠三组鞍式支座承载罐体与内部介质的全部重量，均匀分布载荷避免罐体局部应力集中；顶部设置的人孔用于设备检修与内部清理，多组工艺接管分别用于介质进料、出料、排气与液位检测，顶部操作平台搭配带护笼的直爬梯，满足操作人员巡检、操作阀门的安全作业要求，整体结构完全匹配化工、粮油、水处理等领域的物料存储实际工况。软件兼容方面，模型除原生SolidWorks2011格式外，附带STL网格格式与通用中间格式，可兼容UG、Pro/E、AutoCAD等主流三维设计软件，同时支持导入3D打印机直接打印缩比模型，无需额外修复破面、缺失配合等问题，不同软件环境下均可完整查看所有结构细节。研发教学应用层面，该模型可作为压力容器设计、储运设备设计课程的教学案例，帮助学习者掌握卧式储罐的结构组成、设计规范与建模流程；也可作为化工项目方案设计的参考模型，快速完成储罐区的布局规划与方案展示；还可用于新入职设计人员的建模练习素材，掌握大型焊接装配体的建模技巧与配合方法，同时为中小型储罐的定制化设计提供可修改的基础模板，降低研发初期的建模工作量。
