十字轴式万向联轴器接头结构设计

该万向接头是传动系统中用于实现变角度动力传递的核心铰接部件，主要应用在存在轴线夹角偏差的传动轴系当中，覆盖工业传动设备、车辆转向传动、农机动力输出、工程机械动力传输等多个场景，能够补偿两轴之间因制造安装误差、承载变形、机架位移带来的角度偏移与轴向错位，避免传动系统因刚性约束产生附加载荷，大幅提升整套传动链路的运行稳定性与部件使用寿命。

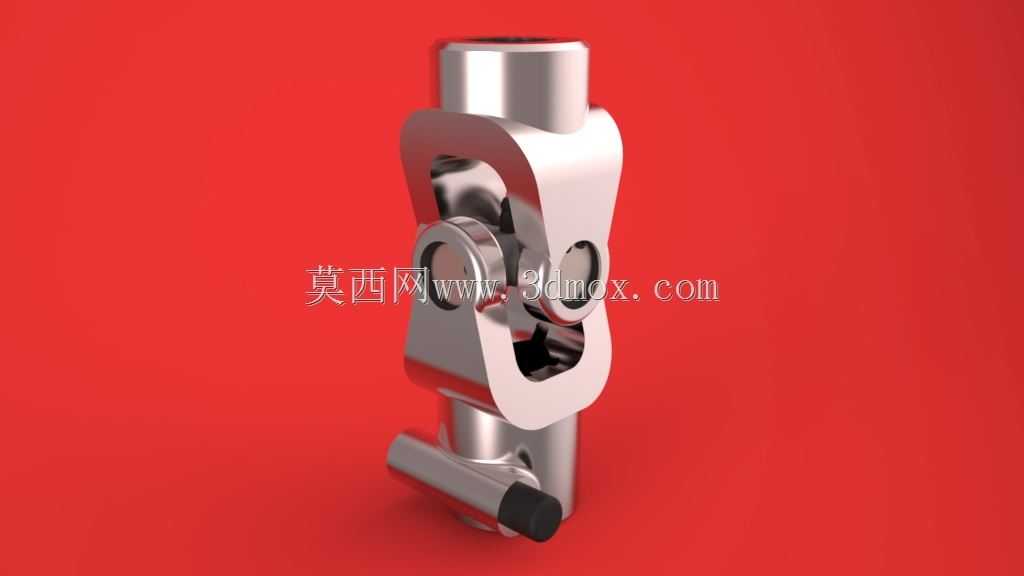

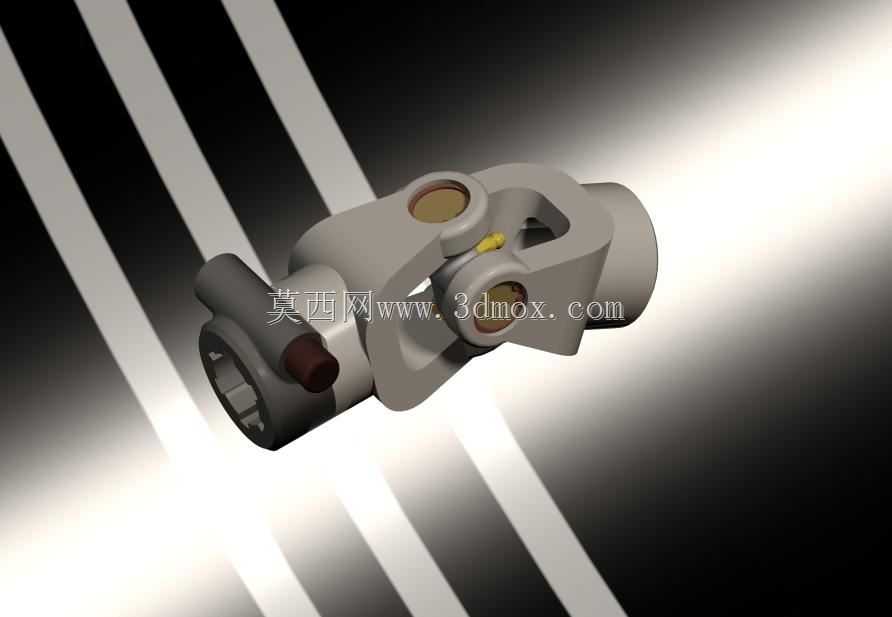

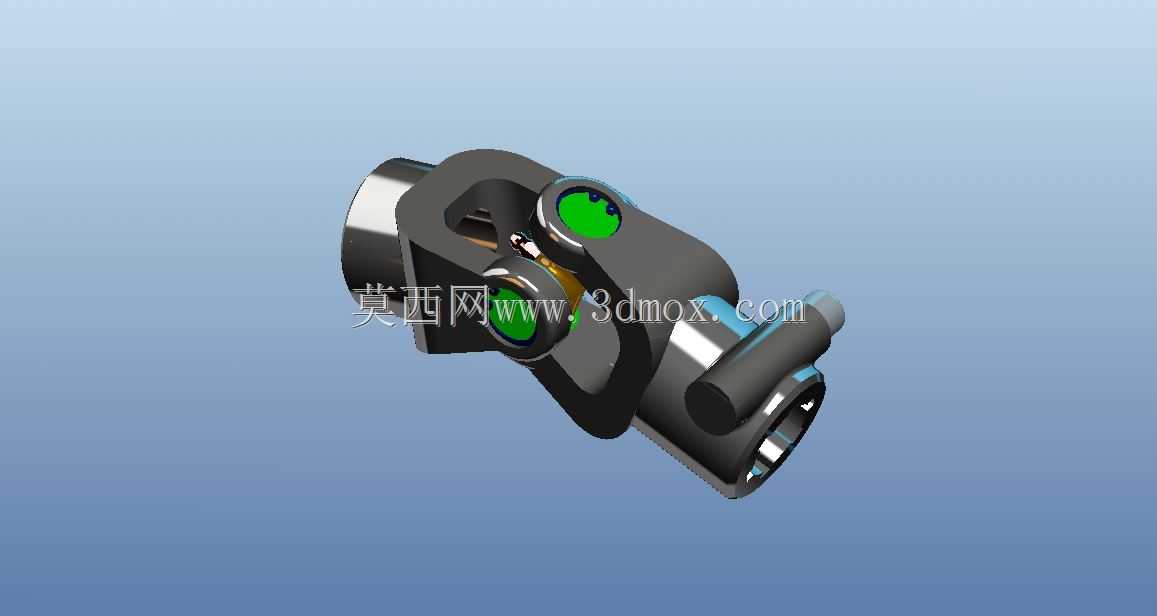

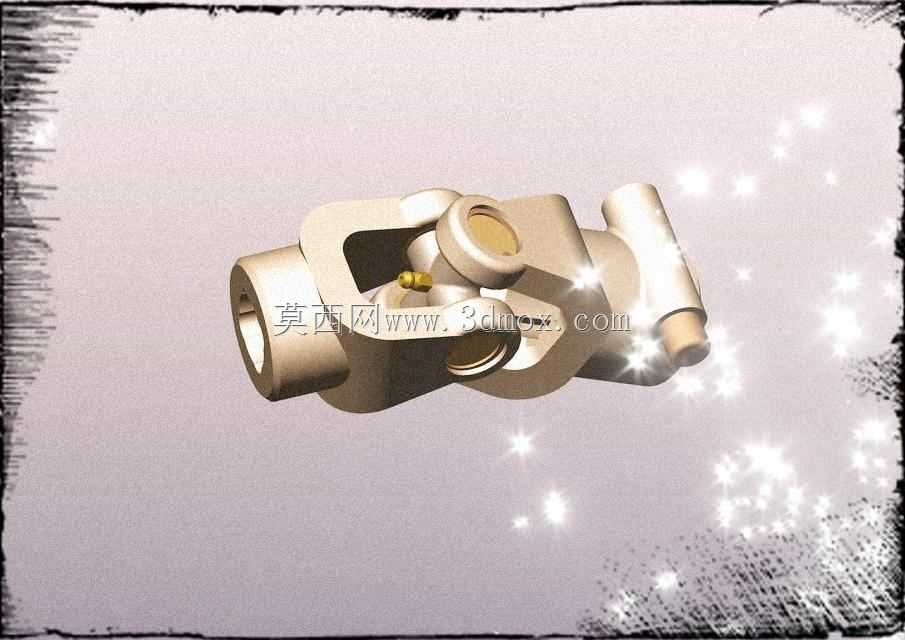

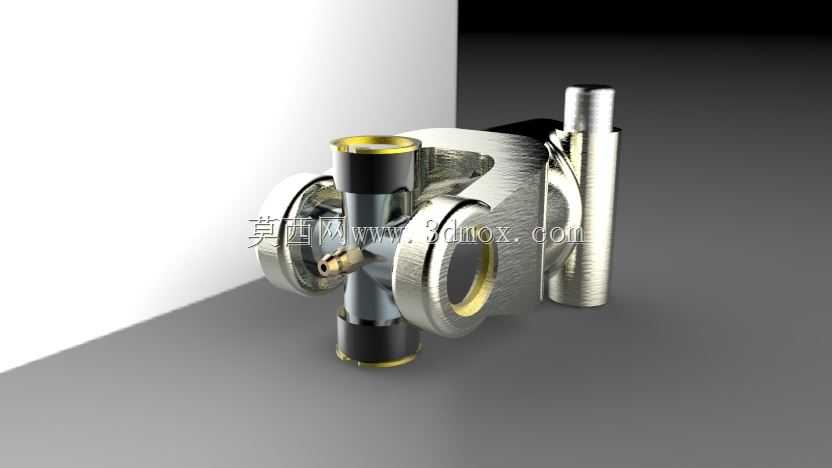

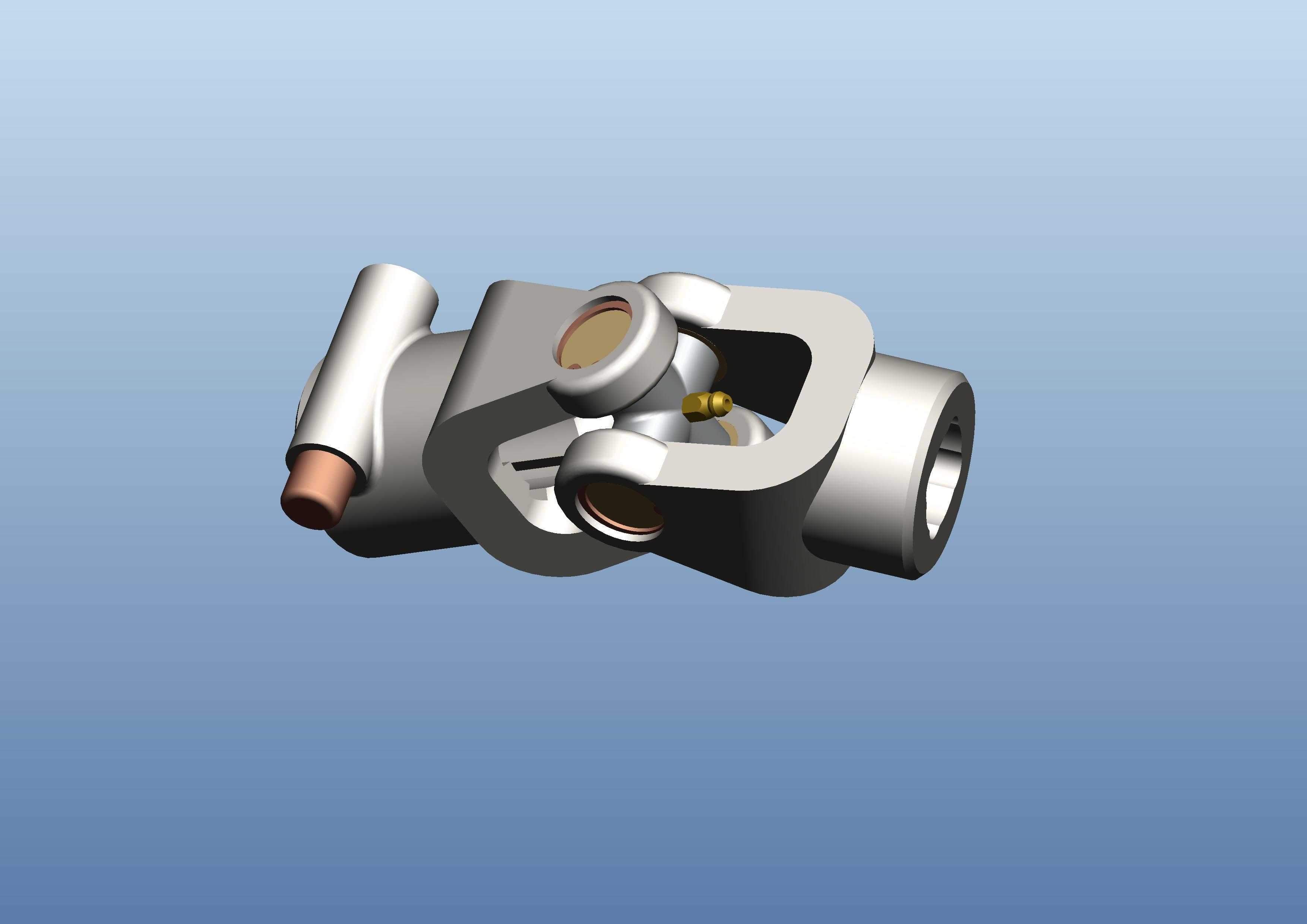

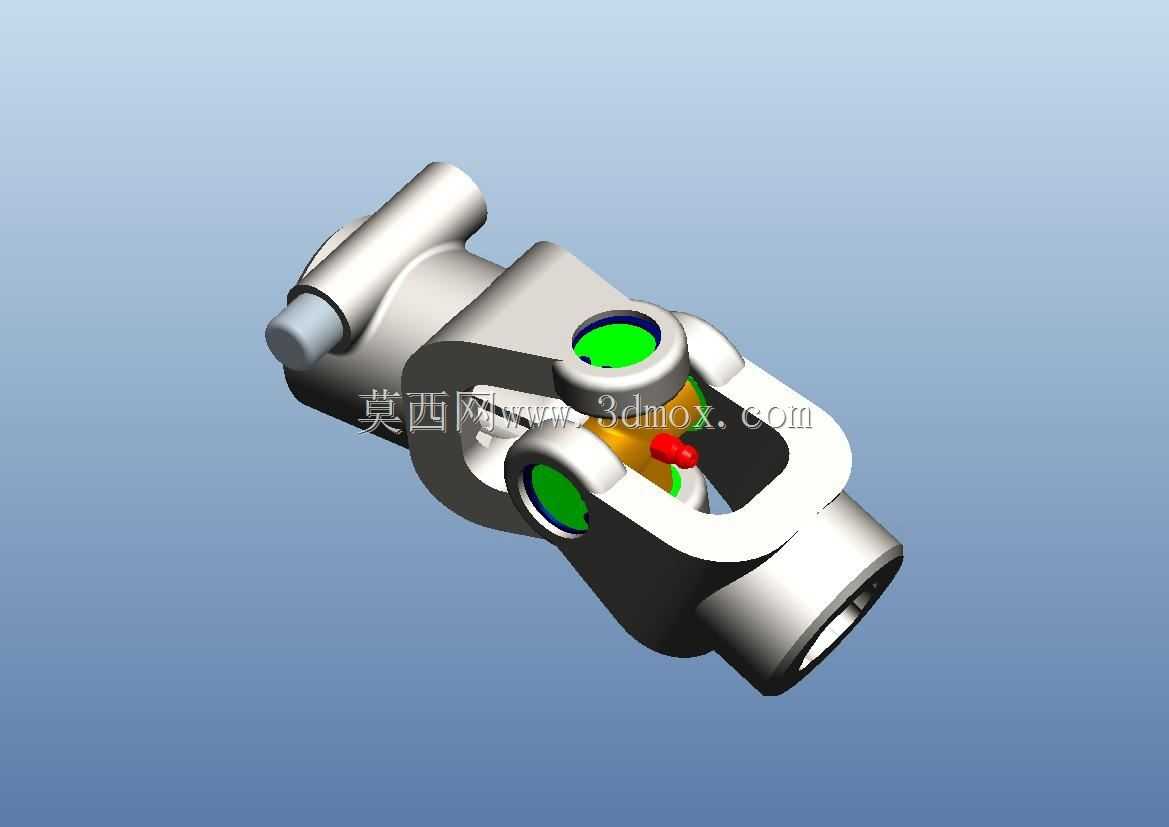

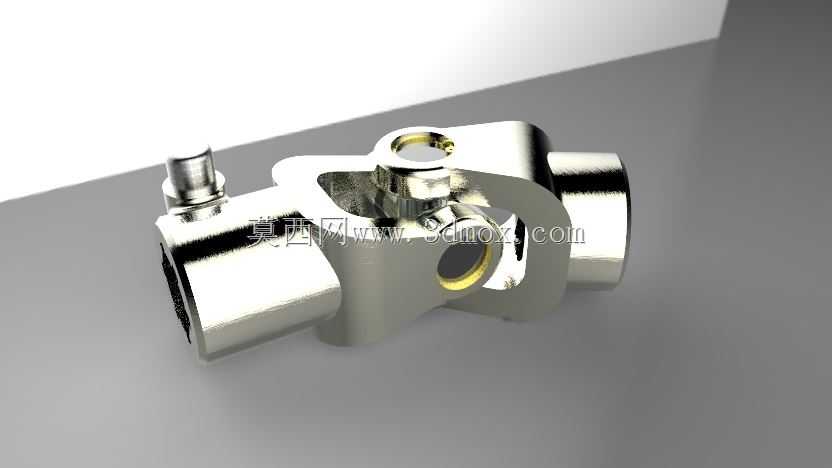

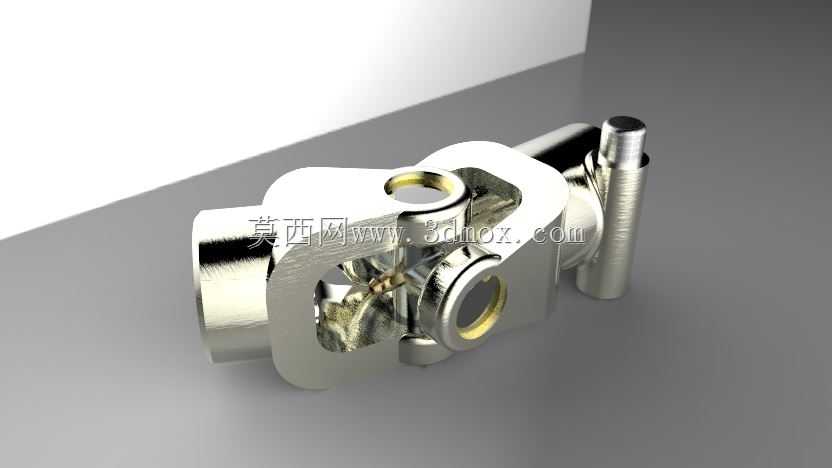

从功能特性来看，这款接头采用双铰接十字轴结构，两端分别设置轴套连接端，一端为带锁紧定位结构的圆柱插接端，可与主动轴端快速插接并通过横向销钉完成周向与轴向固定，另一端为叉形铰接座，通过十字轴与配套的从动端叉架形成铰接配合，可在两轴存在最大35度夹角的工况下稳定传递旋转扭矩，传动过程中无明显卡滞与传动间隙，能够适配正反转切换频繁、冲击载荷较多的复杂传动工况，铰接位置预留了润滑脂存储腔，可在长期运行过程中持续为十字轴轴颈提供润滑，降低铰接面的磨损速率。

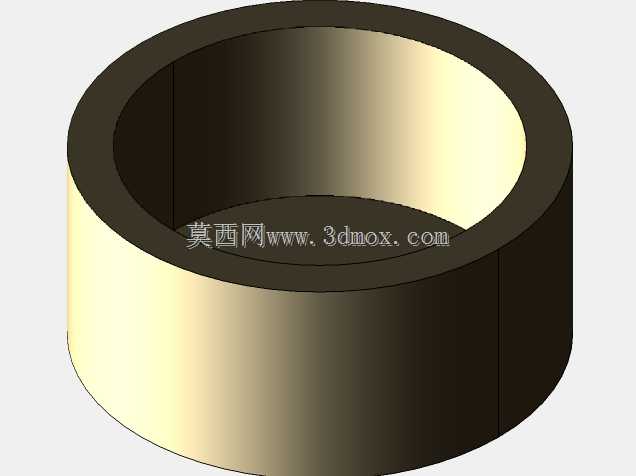

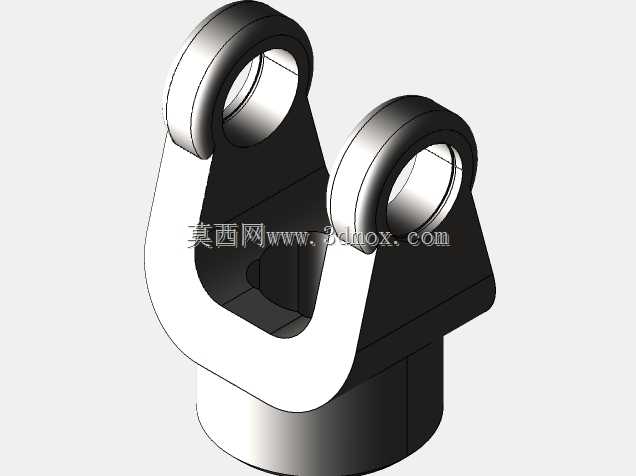

在设计思路上，这款接头优先考虑了传动可靠性与装配便捷性，整体采用一体化锻造基体加工成型，叉形架位置做了圆弧过渡加厚处理，在不额外增加整体重量的前提下提升了叉臂的抗扭、抗弯曲强度，避免大扭矩传递过程中叉臂出现开裂变形；十字轴与轴套的配合面采用高精度间隙配合，既保证铰接转动的灵活性，又控制了径向配合间隙，减少传动过程中的冲击噪音；两端连接结构采用标准化接口尺寸，可直接适配同规格的常规传动杆件，无需额外定制转接部件。

从安装边界来看，该接头整体为对称式回转结构，主体最大回转外径适配常规中等功率传动场景的安装空间，两端插接段的直径与深度符合通用传动接头的尺寸规范，横向锁紧销孔的位置与孔径匹配标准圆柱销规格，安装时仅需保证两端轴的夹角处于设计允许范围内，即可完成快速装配，无需复杂的对中调整，铰接部位的外部轮廓做了圆角打磨处理，运行过程中不会与周边的防护结构、机架部件产生运动干涉，可直接集成到各类需要变角度传动的设备结构当中。
