翼式红酒开瓶器结构设计三维数模

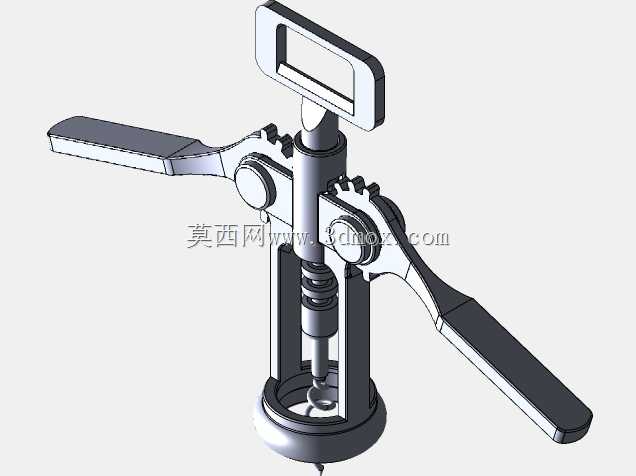

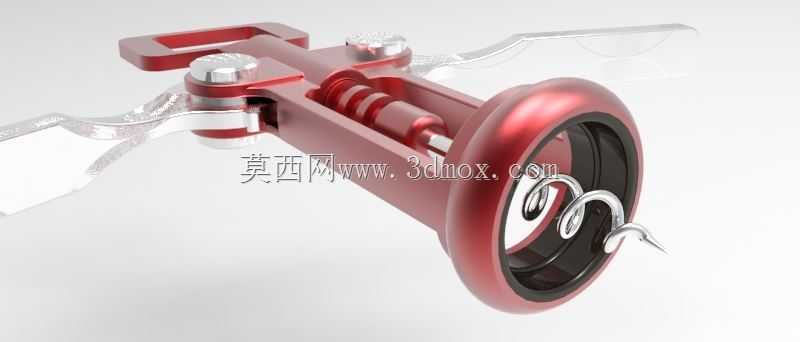

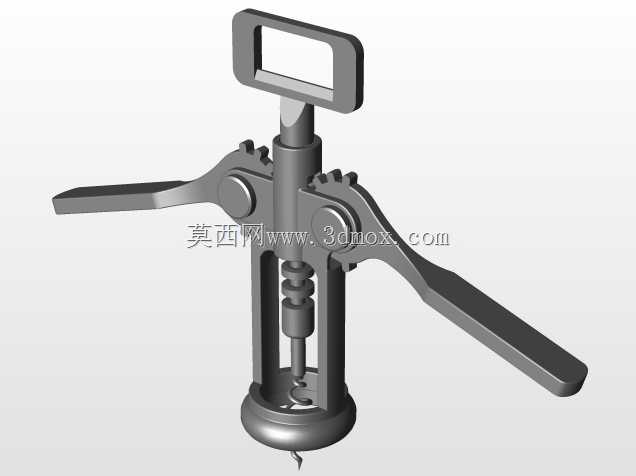

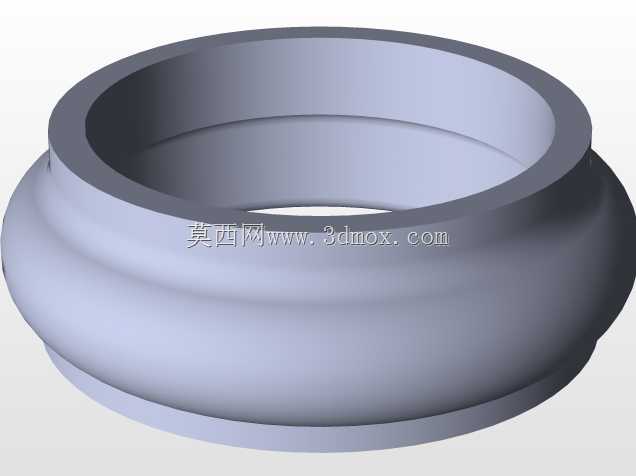

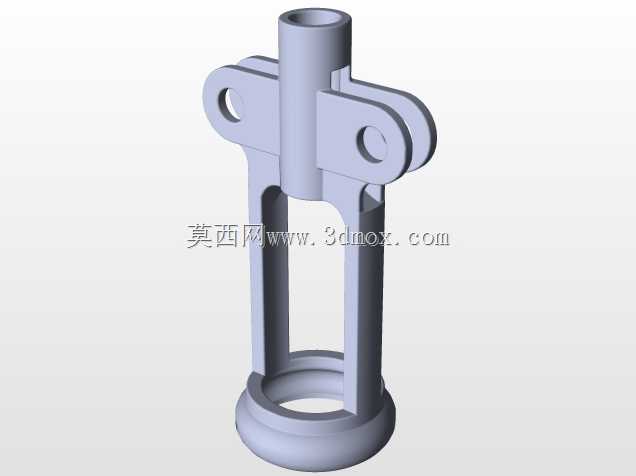

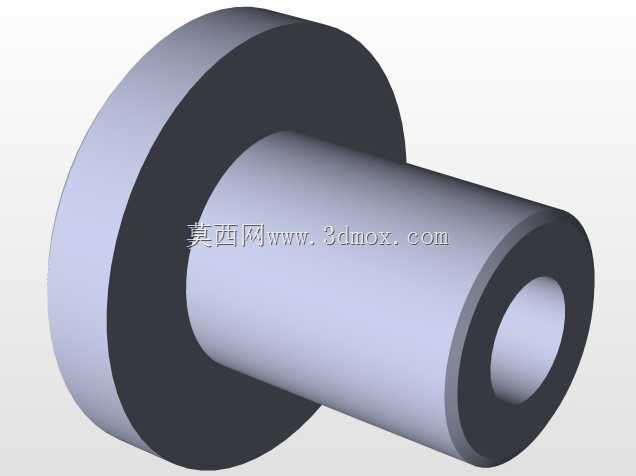

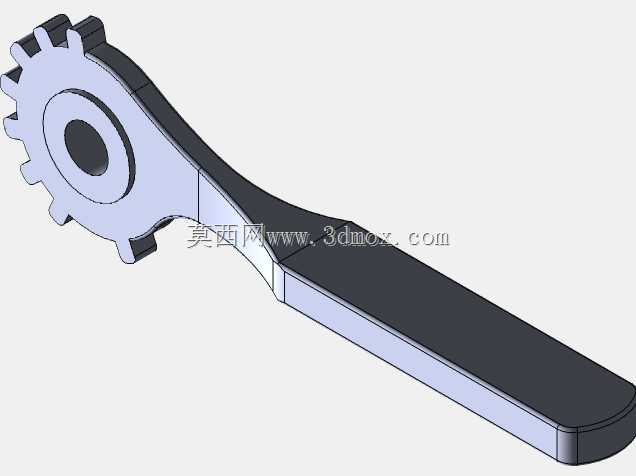

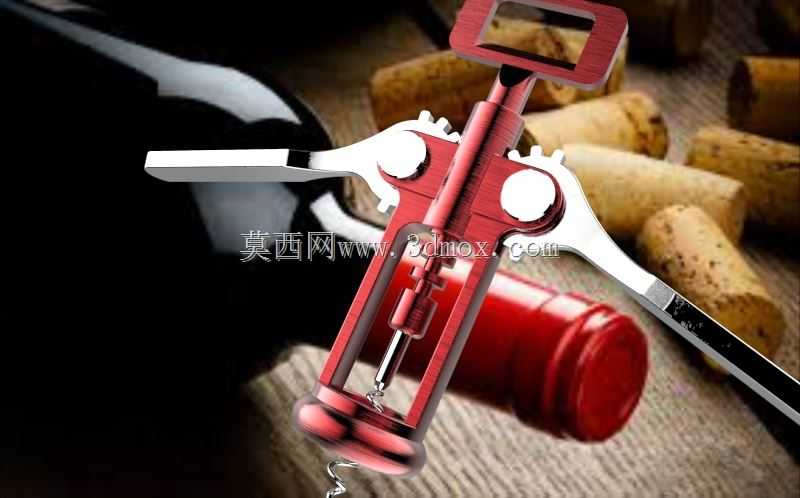

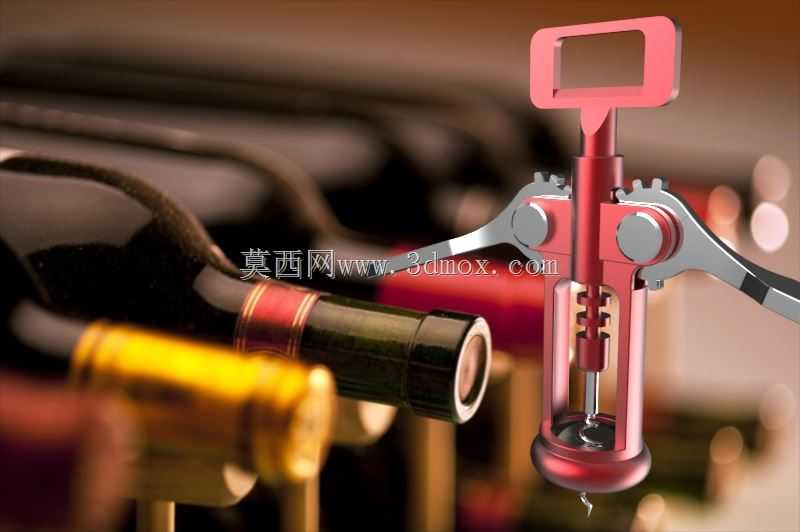

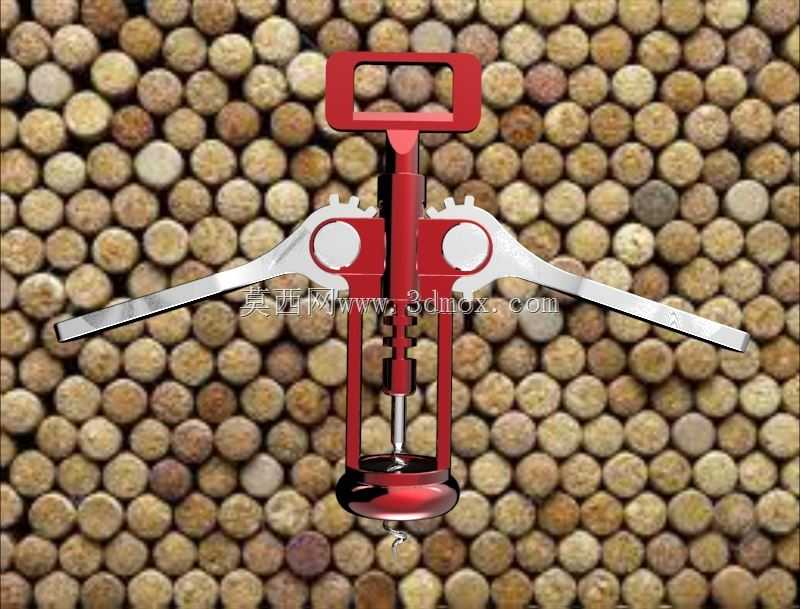

这款翼式开瓶器的三维数模，完整还原了日常餐饮场景中手动开启葡萄酒软木塞的核心功能结构，覆盖家用酒具、餐饮后厨、酒水零售终端等多个高频使用场景，是手动酒具类产品结构设计的典型参考案例。从实际使用逻辑出发，该结构依托杠杆省力原理设计，中部的螺旋钻为核心施力部件，两侧对称布置的翼形压臂在螺旋钻旋入软木塞的过程中会随螺杆抬升逐步张开，待螺旋钻完全钻入软木塞达到预设深度后，向下按压两侧翼臂，即可通过内部的传动齿结构带动螺杆向上抬升，平稳将软木塞从酒瓶瓶口拔出，全程无需额外施加过大的轴向拉力，操作门槛低，施力过程线性可控，能有效避免软木塞断裂、碎屑掉入酒液的常见问题。设计过程中优先考虑了操作的人机适配性，顶部的握持框采用圆角矩形轮廓，尺寸适配成年人单手握持的掌宽范围，旋入螺旋钻时可稳定施加向下的压力同时带动整体旋转，不会出现硌手、打滑的问题；两侧翼臂的末端做了加宽压合面处理，按压时手掌受力均匀，长时间操作也不会产生明显的压痕。结构层面，中部的主体框架采用对称式腔体设计，内部预留了螺杆的升降行程空间，两侧的传动齿与翼臂的转轴做了同轴度约束，保证翼臂开合过程中两侧抬升高度完全同步，不会出现单侧卡滞、施力偏斜导致软木塞受力不均断裂的问题。螺旋钻的末端做了钝化圆弧处理，避免旋入过程中钻尖穿透软木塞导致木屑掉落，螺旋的螺距与齿深经过匹配设计，旋入时能牢牢嵌入软木塞内部，拔塞过程中不会出现滑脱。安装边界与外形尺寸方面，整体结构的最大外轮廓在翼臂完全张开时达到最大宽度，收纳状态下两侧翼臂贴合主体框架，占用空间极小，可适配常规的厨房抽屉、酒具收纳格的存放尺寸；底部的定位套采用内凹圆弧面设计，使用时可完全贴合葡萄酒瓶口的外缘凸台，起到径向定位作用，保证螺旋钻旋入时与瓶口保持同轴，不会偏斜刮蹭瓶口内壁。整套数模包含完整的装配结构与单个零件的细节特征，各运动部件之间预留了合理的装配间隙，既保证活动部件动作顺畅无卡滞，也不会出现间隙过大导致的结构晃动问题，可直接用于酒具产品的结构验证、手板制作参考，也可作为手动杠杆类工具的结构设计教学案例，帮助设计人员理解对称式杠杆传动的布局逻辑、人机尺寸的校核方法，以及小五金产品在实际使用场景中的功能优先级设定逻辑。
