两寸双由令塑料球阀三维结构设计

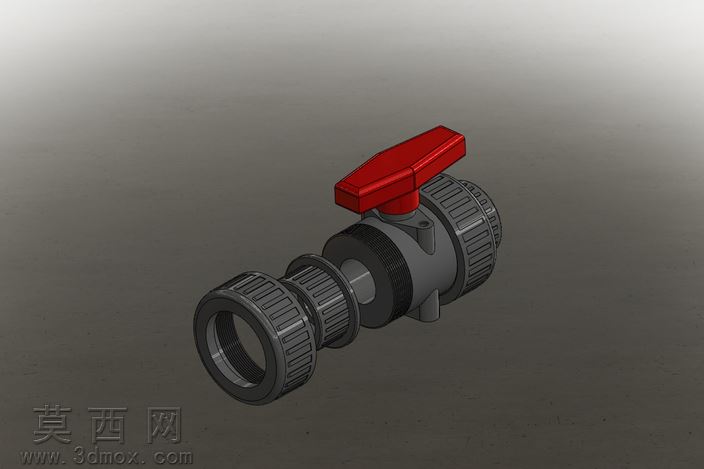

本作品为两寸规格双由令塑料球阀的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循民用给排水、化工管路常用塑料球阀的实际尺寸规范，保证各部件装配公差符合行业通用标准。建模初期先梳理球阀的核心功能逻辑：通过带红色手柄的阀杆带动内部球形阀芯旋转90度，即可实现管路通断状态的切换，双由令活接结构的设计，可让阀门在管路安装时无需挪动两端管道，直接旋转两端的锁紧螺母即可完成拆装，大幅降低现场施工与后期维护的难度。建模阶段先绘制核心的球形阀芯，保证阀芯通孔直径与两寸通径完全匹配，避免通流时产生额外的流阻；随后构建阀芯外部的阀体主体，阀体采用增强PP塑料的材质设定，建模时特意在阀体中部做出阀杆安装的定位凸台，同时预留阀芯密封座的安装卡槽，保证密封件装配后无松动间隙。两端的活接锁紧螺母表面做了周向的防滑齿纹建模，还原实际产品拧动时增大摩擦力的结构细节，螺母内部的梯形螺纹与阀体两端的外螺纹做了精准的配合干涉检查，避免装配时出现螺纹错牙的问题。阀杆部分做了扁位结构设计，与阀芯顶部的扁槽精准配合，保证手柄转动时扭矩可无损耗传递到阀芯，手柄采用亮红色工程塑料的材质设定，渲染时给手柄添加了细微的磨砂质感，既符合实际产品的辨识度要求，也让视觉效果更贴近实物。渲染阶段采用工作室渐变灰色背景，添加柔和的侧上方主光源与底部补光，避免结构阴影过重遮挡细节，阀体的黑色塑料部分添加了轻微的哑光塑料质感，金属嵌件部分（若有）添加细腻的金属反光，活接螺母的防滑齿处做了细微的光影过渡，突出齿纹的立体感。整个模型完成了全装配体的干涉检查，所有活动部件可实现真实的转动动作：手柄旋转90度时，阀芯同步转动完成通断切换，两端活接螺母可模拟拧动拆装的动作，模型可直接用于管路系统的装配模拟、产品展示、结构教学等场景，完整还原了这类小型塑料球阀的结构特点与功能逻辑，兼顾了外观还原度与结构的工程实用性。
