麦克纳姆全向移动轮结构三维设计

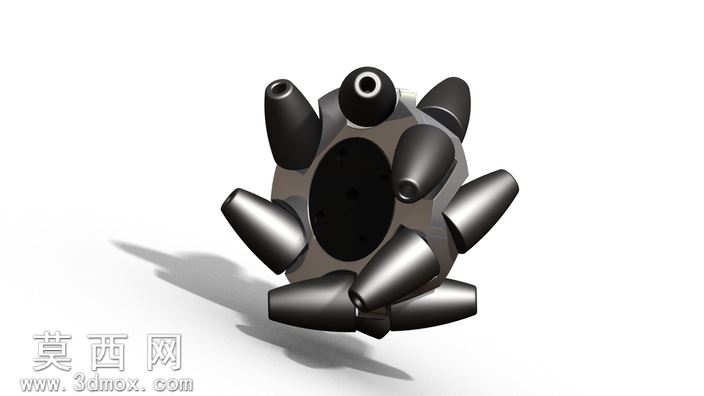

本作品为麦克纳姆全向轮的三维参数化建模设计，建模过程中严格遵循麦克纳姆轮的经典运动学原理，以中心轮毂为核心基准搭建整体装配结构。首先通过草图绘制轮毂的主体轮廓，采用旋转凸台命令生成轮毂基体，在轮毂圆周方向按照标准45度辊子排布角度，均匀阵列生成辊子安装位，保证每一个辊子的安装轴线与轮毂主轴线呈精准夹角，这一角度参数是实现全向移动的核心设计要点，建模过程中通过全局参数关联确保角度公差控制在合理范围内，避免后续运动仿真出现卡滞或运动轨迹偏差。辊子作为麦克纳姆轮的核心接触部件，采用纺锤形曲面造型设计，通过放样曲面命令生成辊子的外轮廓曲面，保证辊子外母线与地面接触时为连续点接触，减少滚动过程中的跳动与阻力；辊子内部设计有转轴安装孔与轴承定位台阶，可匹配标准微型轴承实现辊子的自由转动，每一个辊子都通过独立的安装轴固定在轮毂的安装支架上，安装支架与轮毂采用一体化设计，保证整体结构的连接强度。材质渲染阶段，轮毂主体采用哑光深灰色金属材质，模拟高强度铝合金的表面质感，添加轻微的颗粒纹理提升真实感；辊子部分采用高光泽黑色工程塑料材质，调整反射参数模拟聚氨酯包胶辊的表面特性，添加柔和的环境反射效果突出辊子的曲面造型；场景内添加柔和的漫反射光源与定向主光源，投射出柔和的地面阴影，清晰展现轮体的整体结构层次与各部件的装配关系。设计过程中充分考虑麦克纳姆轮的实际应用场景，整体结构可直接适配全向移动AGV、移动机器人底盘等设备的安装需求，各部件的尺寸参数可通过全局参数进行快速调整，适配不同负载等级的使用需求；装配过程中严格检查各辊子之间的间隙，避免转动过程中出现部件干涉，同时保证所有辊子的外轮廓包络为标准圆形，确保轮体转动过程中的同轴度，为后续的工程出图、实物加工与运动仿真提供精准的三维模型基础。
