方形立式粮食干燥设备结构设计方案

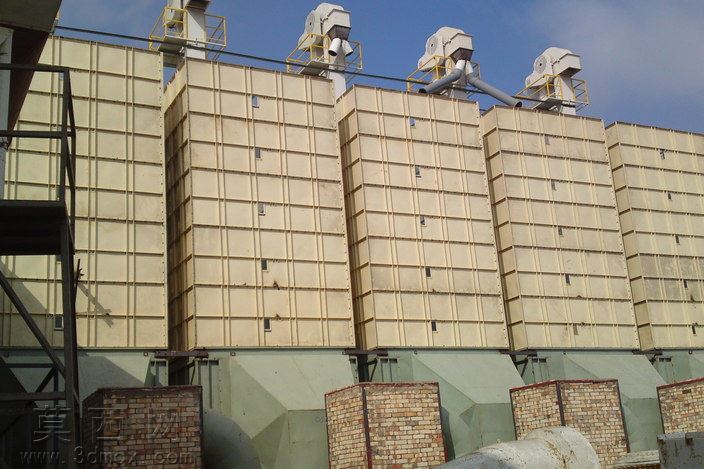

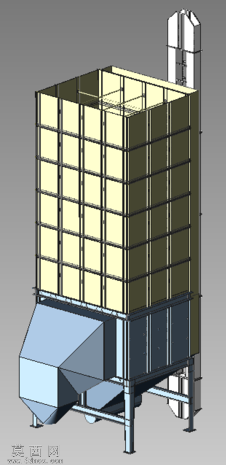

本作品为立式方形粮食干燥机三维建模成果，建模过程中严格遵循农用粮机设备的实际生产制造逻辑，先完成整体框架的基准搭建，以底部支撑立柱为定位基准，向上逐层搭建仓体的主承力框架，采用等距排布的竖向立柱搭配横向围檩结构，保证仓体满载粮堆时的结构强度，避免出现仓壁变形的问题。仓体主体的储粮段采用半透明的浅米黄色材质模拟仓储壁板，既可以直观展示内部储粮空间的容积大小，也能清晰呈现壁板与框架的装配关系，每一块壁板都对应框架的分格尺寸做了精准的贴合装配，缝隙控制符合实际钣金装配的公差要求。仓体下部设计为渐缩式锥形出料斗，采用哑光浅蓝灰色金属材质模拟下料斗的钣金结构，锥角角度经过反复调整，既保证粮食能够依靠自重顺畅下滑出料，避免出现积粮堵料的问题，也兼顾了整体设备的高度控制，降低整机重心提升放置稳定性。仓体侧部配套设计了竖向的通风除尘风道结构，与储粮仓体的侧壁预留通风间隙，匹配粮食干燥过程中的热风循环、潮气排出的功能需求，风道顶部做了防雨帽式的收口设计，避免室外使用时雨水灌入仓内。底部支撑结构采用方管焊接的支架形式，搭配可调式支撑脚，可根据安装场地的地面平整度调整设备水平度，保证出料斗的出料角度精准。建模过程中对所有焊接节点、装配连接位置都做了细节还原，没有出现结构干涉的问题，不同部件的材质区分清晰，框架采用深灰色金属材质模拟型钢构件，壁板、料斗、风道分别采用对应实际生产的材质表现，渲染后整体结构层次分明，各功能段的划分清晰直观，可直接用于粮机设备的方案展示、结构校核以及生产加工的参考依据，完整还原了方形立式粮食干燥机从支撑结构、储粮仓体、出料机构到通风系统的全部结构组成，各部件的装配关系符合机械设计的规范要求。
