轨道车辆轴用转向架轮组结构设计

项目分类:转向架 发布时间:2014-04-04 ID:20070
  • 轨道车辆轴用转向架轮组结构设计
  • 轨道车辆轴用转向架轮组结构设计
  • 轨道车辆轴用转向架轮组结构设计

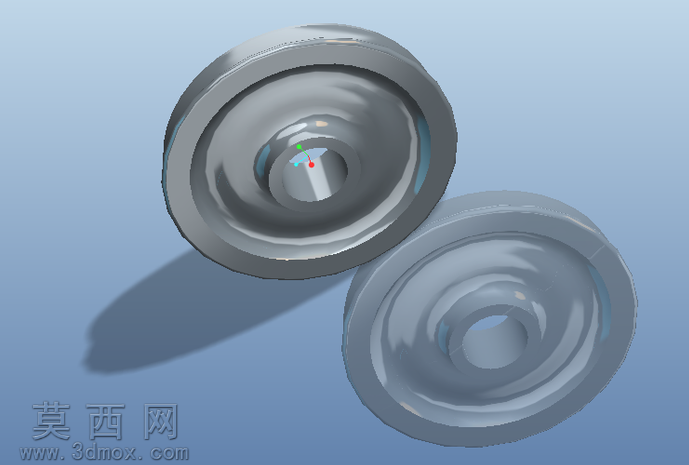

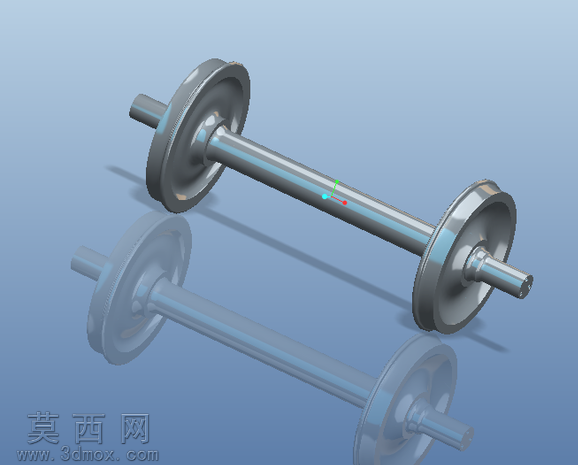

本作品为轨道车辆轴用转向架配套轮组的三维建模设计,整体建模过程依托主流三维工程软件完成,首先依据轨道车辆走行部的实际尺寸规范,确定轮组的核心参数,包括轮径、轴孔直径、轮辋宽度、辐板弧度等关键尺寸,保证模型符合轨道交通装备的实际应用标准。建模阶段采用参数化草图绘制结合特征拉伸、旋转的基础方式构建主体结构,首先绘制车轮的半剖面轮廓,通过旋转特征生成车轮的基础实体,随后对轮缘、踏面部分进行精细化特征处理,还原轨道车轮特有的踏面锥度与轮缘轮廓,保证结构的合理性。轴孔部分根据车轴的配合公差要求,设计对应的安装定位结构,预留与车轴过盈配合的装配余量,同时在辐板区域做轻量化的弧度处理,在保证结构强度的前提下降低轮组整体自重。材质与渲染阶段,针对车轮的金属材质特性,赋予高反光的铸钢材质参数,调整材质的粗糙度、金属度数值,还原铸钢车轮经过机加工后的金属光泽与表面质感,添加环境反射效果让金属表面的光影过渡更自然,同时在场景中添加柔和的定向光源,投射出清晰的软阴影,突出车轮的曲面轮廓与结构层次,让两个轮组的装配关系更直观呈现。设计思路上,该轮组作为转向架的核心走行部件,重点兼顾承载能力与运行稳定性,轮辋部分做加厚处理以承受轨道车辆的垂向载荷,辐板的弧形结构可以缓冲运行过程中的横向与纵向冲击,轴孔的同轴度在建模过程中做严格约束,保证两个车轮装配后与车轴的同轴度符合运行要求,避免运行过程中出现偏磨、振动等问题。模型整体结构完整,各部分特征清晰,可用于转向架装配演示、走行部结构教学、相关零部件的设计参考等场景,还原了轨道车辆转向架轮组的真实结构特征,细节处理到位,装配关系明确。
