五英寸火车合奏转向架Boggie组装结构

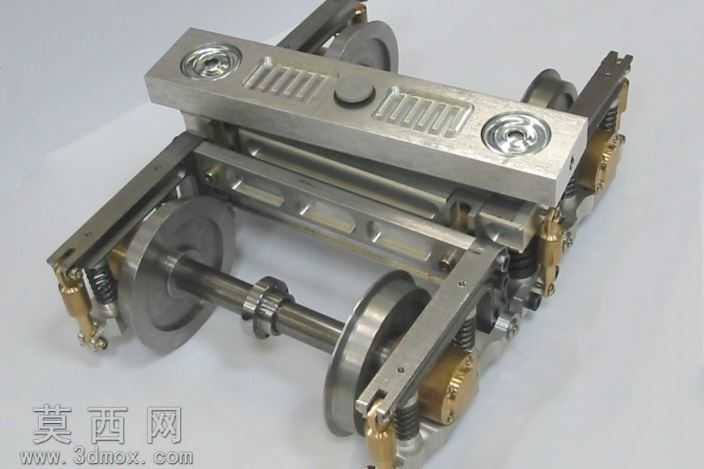

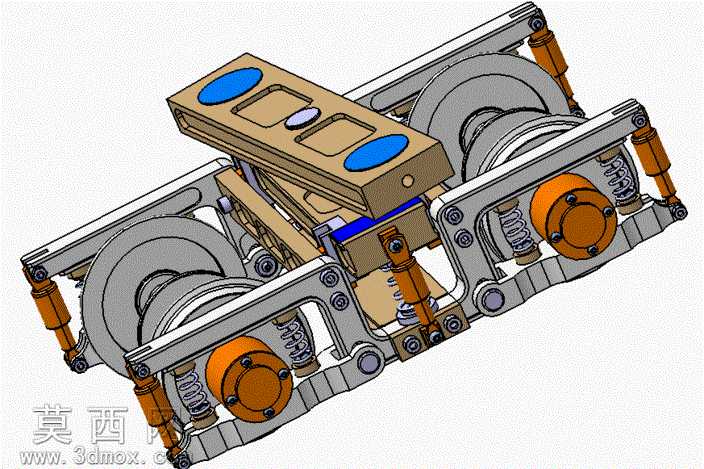

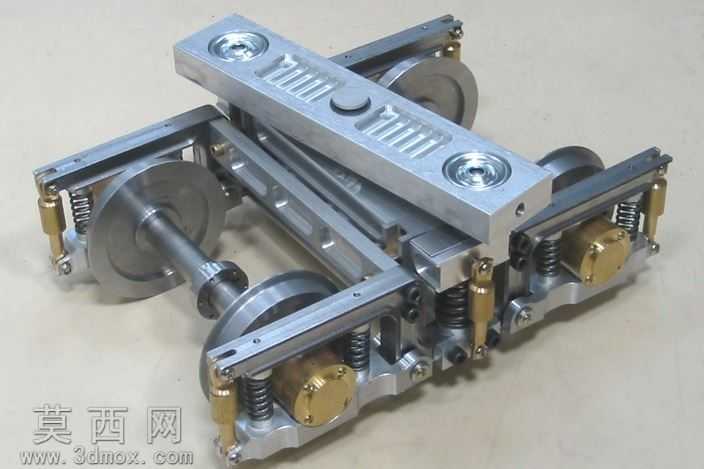

该作品为五英寸规格的火车合奏转向架Boggie组装三维模型，建模过程严格遵循轨道交通走行部的真实机械逻辑，以参数化建模方式完成全零件的独立构建与总装配合。建模阶段首先依据五英寸数字化缩放比例，确定转向架整体框架的基准尺寸，先完成两侧主构架的轮廓绘制，通过拉伸、切除、倒角等基础特征构建构架的主体承载结构，对构架上的安装孔位、铰接座、限位槽等细节特征逐一还原，保证各安装位的同轴度、平行度符合机械装配公差要求。随后对轮对组件进行单独建模，还原车轮的轮缘踏面轮廓、车轴的轴颈与轴肩结构，将轮对与轴箱的配合关系做精确约束，保证轮对可沿构架的导框方向实现小幅弹性位移。一系悬挂部分的建模还原了螺旋弹簧的真实圈数、线径与刚度匹配结构，同时配套构建了垂向液压减震器的缸筒、活塞杆、端部铰接接头，将弹簧与减震器的安装位置精准对应构架与轴箱的连接座，还原一系悬挂的缓冲减震功能逻辑。模型还完整构建了转向架上部的承载安装平台，对平台上的定位凹槽、缓冲垫安装位、电气元件预留安装位做了细节刻画，平台与构架之间的连接铰接结构也做了可动约束设置，模拟转向架通过曲线时的相对转动功能。渲染阶段采用金属材质区分不同零件：构架部分赋予哑光铸钢材质，调整粗糙度参数还原铸钢件的磨砂质感；轮对踏面赋予高碳钢材质，添加轻微磨损纹理提升真实感；弹簧与减震器外缸筒赋予亮面金属漆材质，活塞杆部分做镀铬高光处理；上部承载平台的非金属缓冲垫赋予橡胶材质，调整漫反射与凹凸参数模拟橡胶的颗粒质感。整体装配采用自下而上的设计思路，先完成所有单个零件的建模校验，确认无特征错误、无干涉问题后，再按照实际装配顺序添加同轴、重合、距离等配合约束，最终实现转向架整体结构的完整还原，各活动部件的运动范围符合真实火车转向架的机械特性，可用于结构展示、运动仿真演示以及五英寸火车模型的制作参考。
