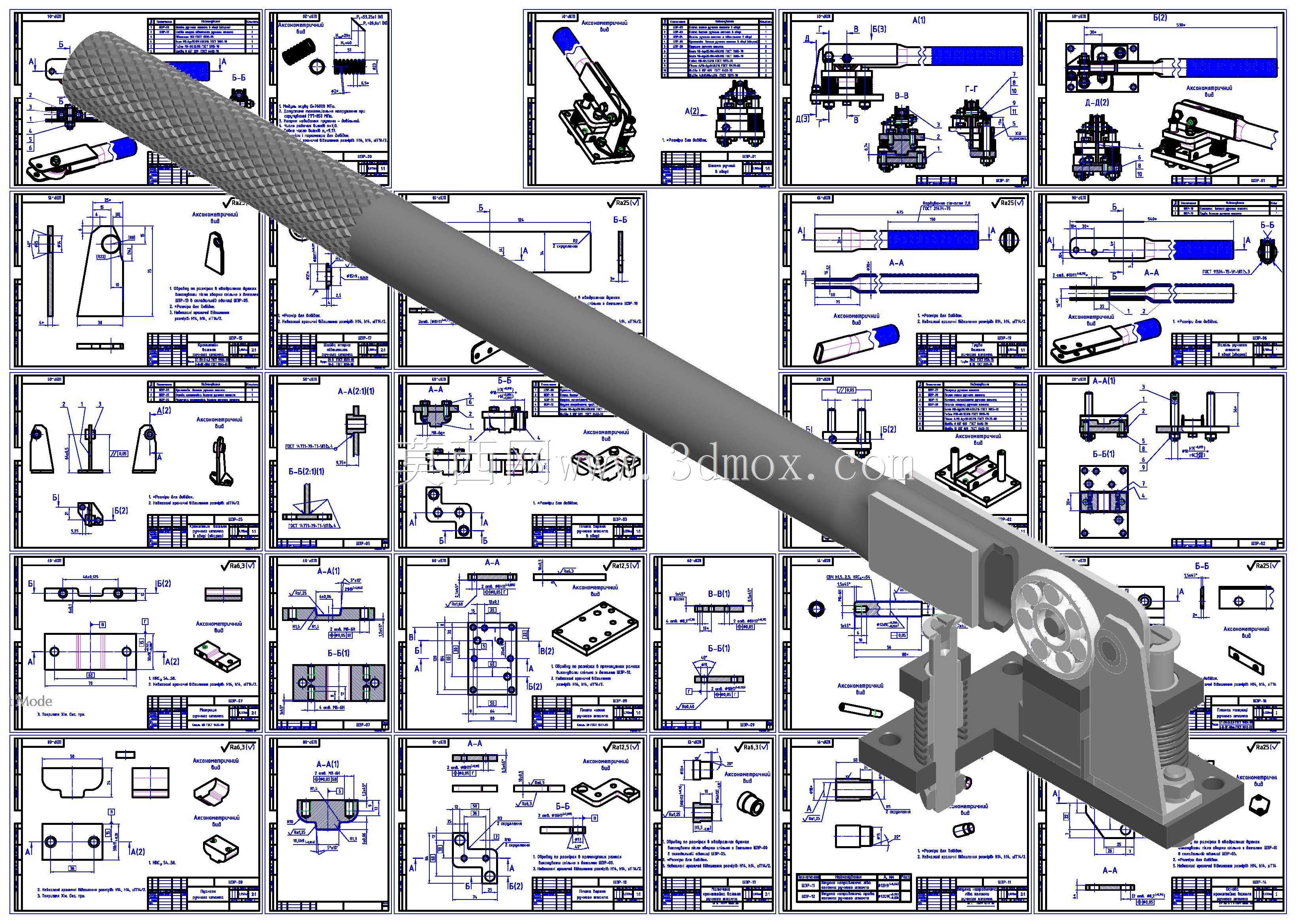

手动杠杆式板材弯折加工工装结构

这款手动弯折工装主要面向小型五金加工车间、钣金维修站点、教学实训场景的小批量薄板弯折作业需求，可替代大型折弯设备完成薄金属片、细金属条的小角度精准弯折，无需外接动力源，仅依靠人力操作即可完成加工动作，尤其适合零散维修件、样品打样、小批量定制件的弯折加工，能够在无电力供应的户外维修场景下稳定作业，解决了小型加工场景下大型设备占用空间大、启动成本高、小工件加工对位不便的痛点。工装整体采用杠杆增力结构设计，长操作手柄表面做滚花防滑处理，操作人员握持施力时可通过较长的力臂放大输入作用力，仅需较小的手部握力即可在弯折工位输出足够的成型压力，降低操作人员的劳动强度。弯折工位设置有可调式定位挡块，可根据待加工工件的弯折长度需求快速调整定位位置，保证同批次工件的弯折尺寸一致性，工位处的成型模头采用快拆结构，可根据不同的弯折半径、弯折角度需求更换对应规格的模头，适配不同厚度、不同材质的工件加工需求，涵盖薄铁皮、铝片、铜片等常见五金加工材料。底座部分设置有多个安装固定孔，可通过螺栓将整个工装固定在工作台面或者支架上，避免施力过程中工装移位影响加工精度，整体安装边界紧凑，横向占用空间不足半米，纵向操作行程预留充足，不会与周边其他工器具产生干涉。复位结构内置弹簧组件，完成一次弯折动作后，操作手柄可在弹簧作用力下自动复位到初始位置，无需操作人员手动扳回，提升连续作业的加工效率。整个工装的传动部位做了限位防护设计，避免操作过程中夹手，同时各转动配合部位预留润滑间隙，长期使用过程中可定期加注润滑脂降低磨损，延长工装的使用寿命。成型部位的配合间隙经过精准调校，弯折过程中不会出现工件偏移、表面压痕过重的问题，弯折后的工件角度一致性好，棱边整齐无毛刺，可满足常规五金件的加工精度要求，无需后续额外修边处理。
