金属板材连续切割冲压模具结构设计

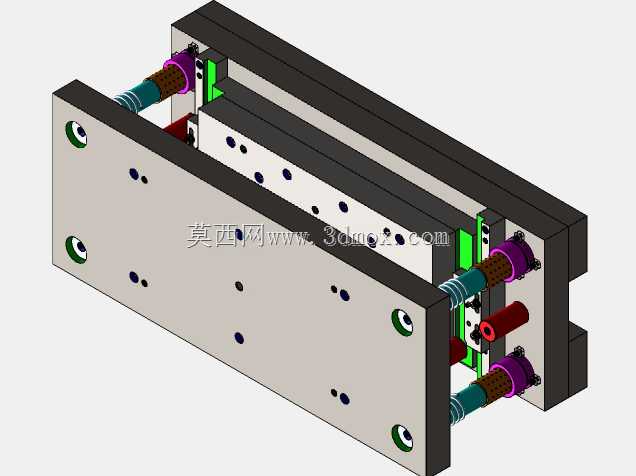

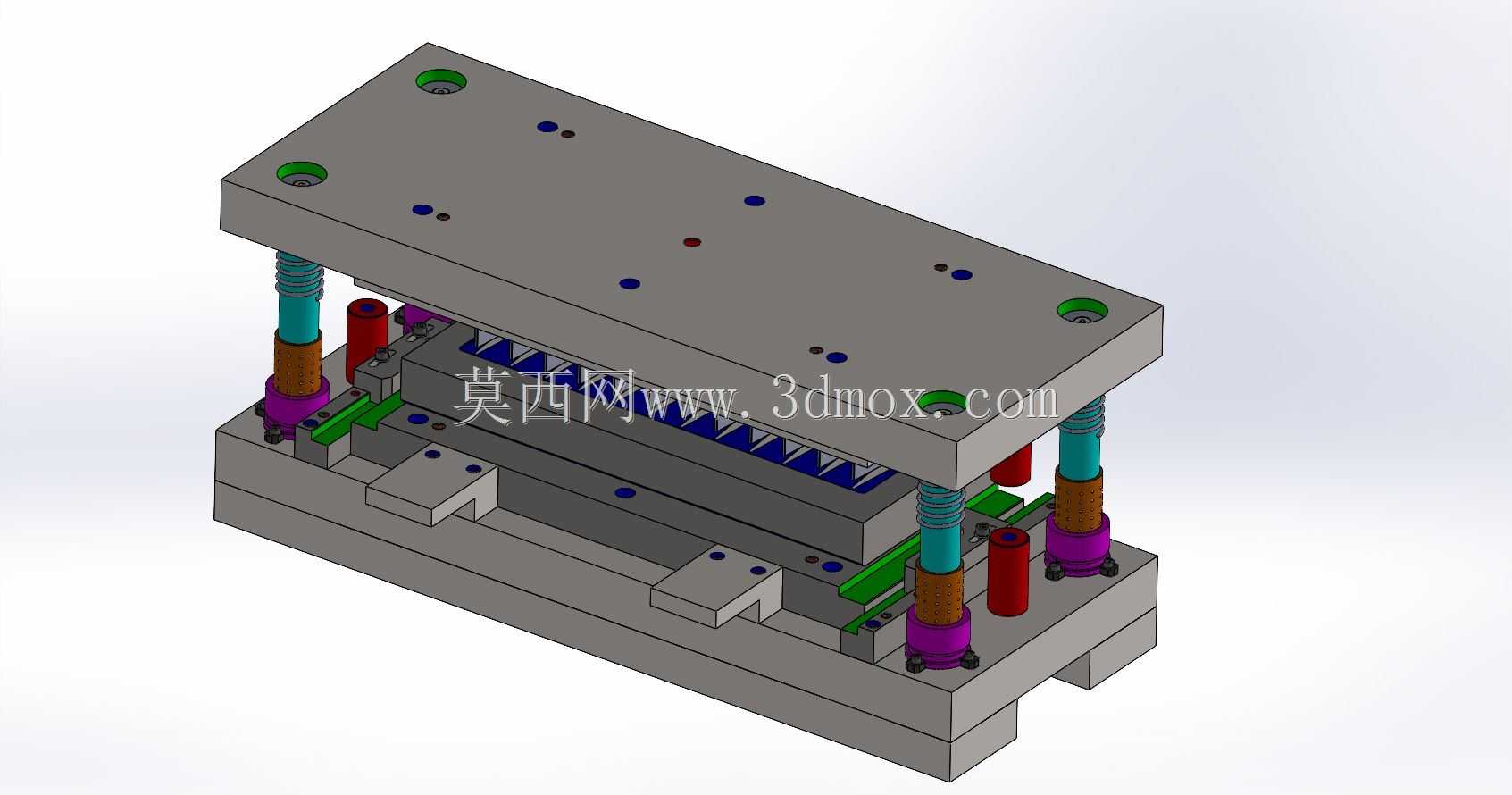

该套模具为金属板材连续加工用切割冲压复合工装，主要应用于家电钣金、五金配件、汽车覆盖件小件的批量冲裁生产场景，可在单次冲床行程内完成多工位同步作业，替代传统单工序分散加工模式，大幅降低板材周转损耗与人工操作强度，适配常规开式、闭式机械压力机的安装接口，可直接搭载于现有冲压产线完成升级，无需额外改动设备基座布局。整套模具采用上下模对合的经典三板式结构，上模座通过模柄与压力机滑块刚性连接，下模座通过T型螺栓固定于压力机工作台面，四周布置等距等高的导柱导套组件，配合内部嵌套的合金导套衬套，合模过程中可实现0.02mm以内的对位精度，避免冲裁过程中凸凹模错位啃模，有效延长核心刃口部件的使用寿命。模具内部沿送料方向依次排布定位工位、预切工位、精冲工位与出料工位，侧边设置弹性侧压定位块，可适配不同宽度规格的卷料或条料送进，送料过程中侧压块始终贴合板材侧边，抵消送料偏移量，保证每一步冲裁的位置精度。上下模之间的弹性卸料组件采用矩形螺旋弹簧搭配聚氨酯缓冲垫的复合结构，冲裁完成后可及时将卡滞在凸模上的废料与成品推出，避免带料上行导致的模具卡滞，同时缓冲合模瞬间的冲击载荷，降低压力机运行时的振动噪音。模具的核心冲切刃口采用镶嵌式结构设计，将硬质合金材质的刃口镶块通过螺钉与销钉固定在模座基体上，当刃口出现磨损或崩缺时，无需拆卸整套模座，仅需更换对应位置的镶块即可快速恢复生产精度，大幅降低后期维护成本与停机时长。安装边界方面，整套模具的闭合高度适配常规160吨以内压力机的装模空间，上下模座的安装孔位采用通用跨距设计，无需重新加工压力机工作台的T型槽即可完成装夹，模座四周预留有安全检测传感器的安装位，可搭配误送料检测装置实现自动化生产的异常停机保护，适配连续无人化冲压产线的运行要求。模具内部的废料通道采用斜向溜槽设计，冲裁产生的边角废料可沿溜槽自动滑入模具下方的废料收集槽，无需人工定期清理模腔内部废料，进一步提升连续生产的作业效率。
