空气净化器内置风机单元带防护壳体结构

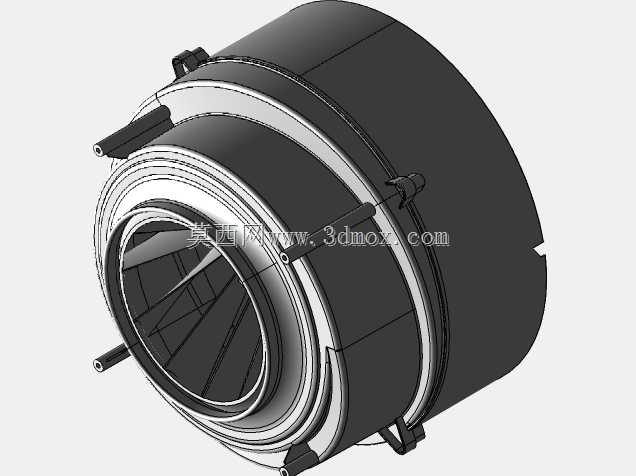

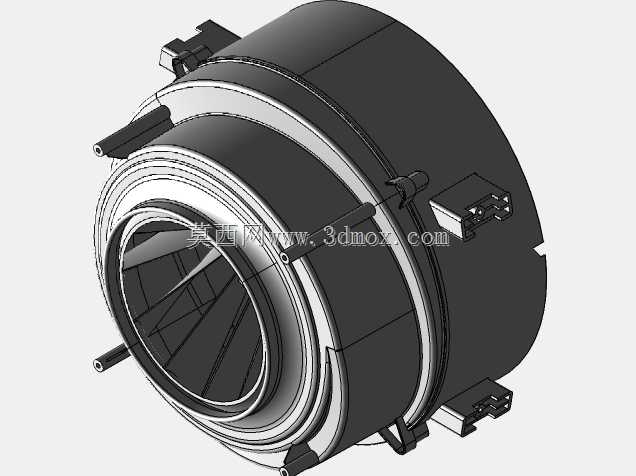

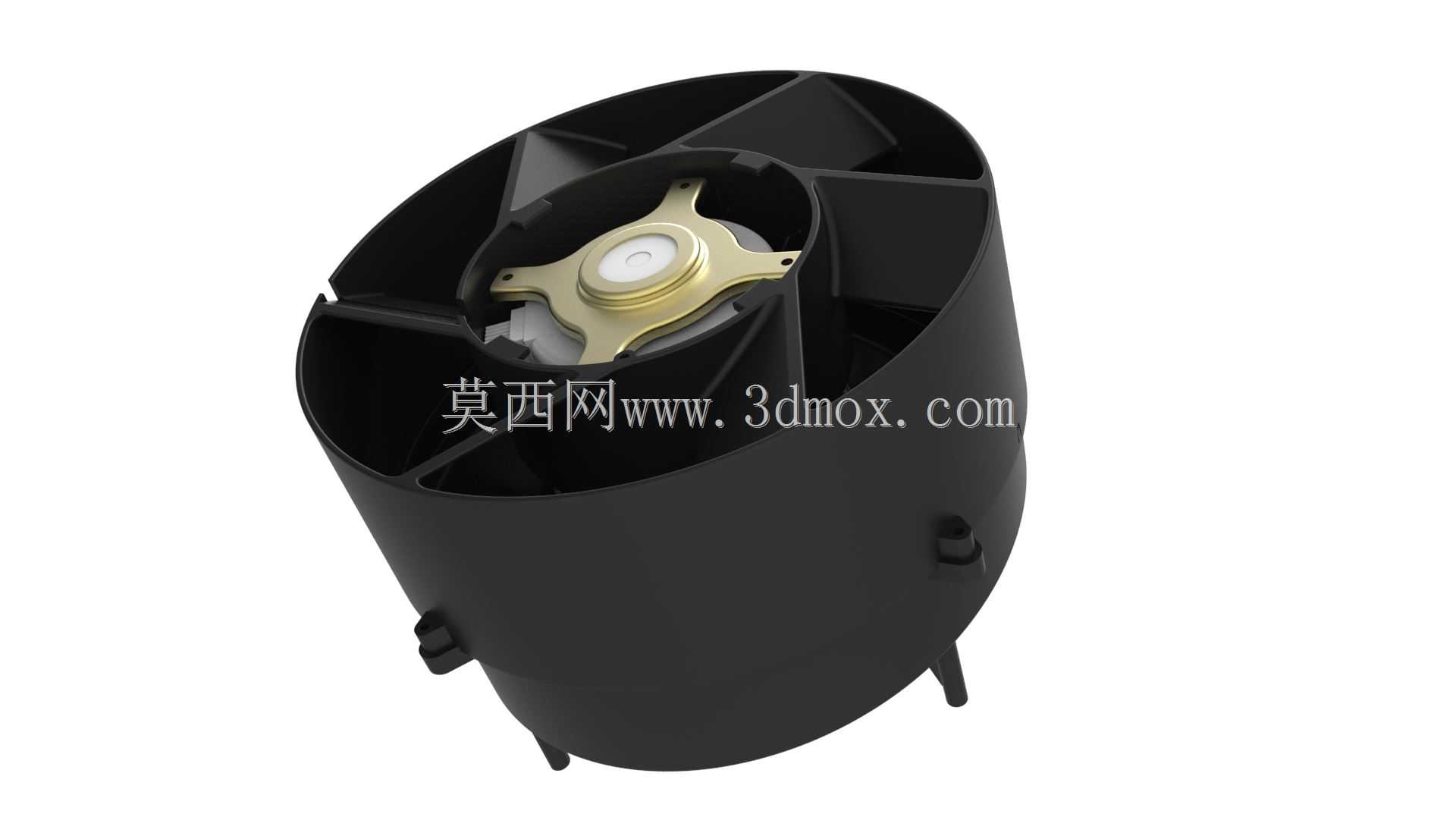

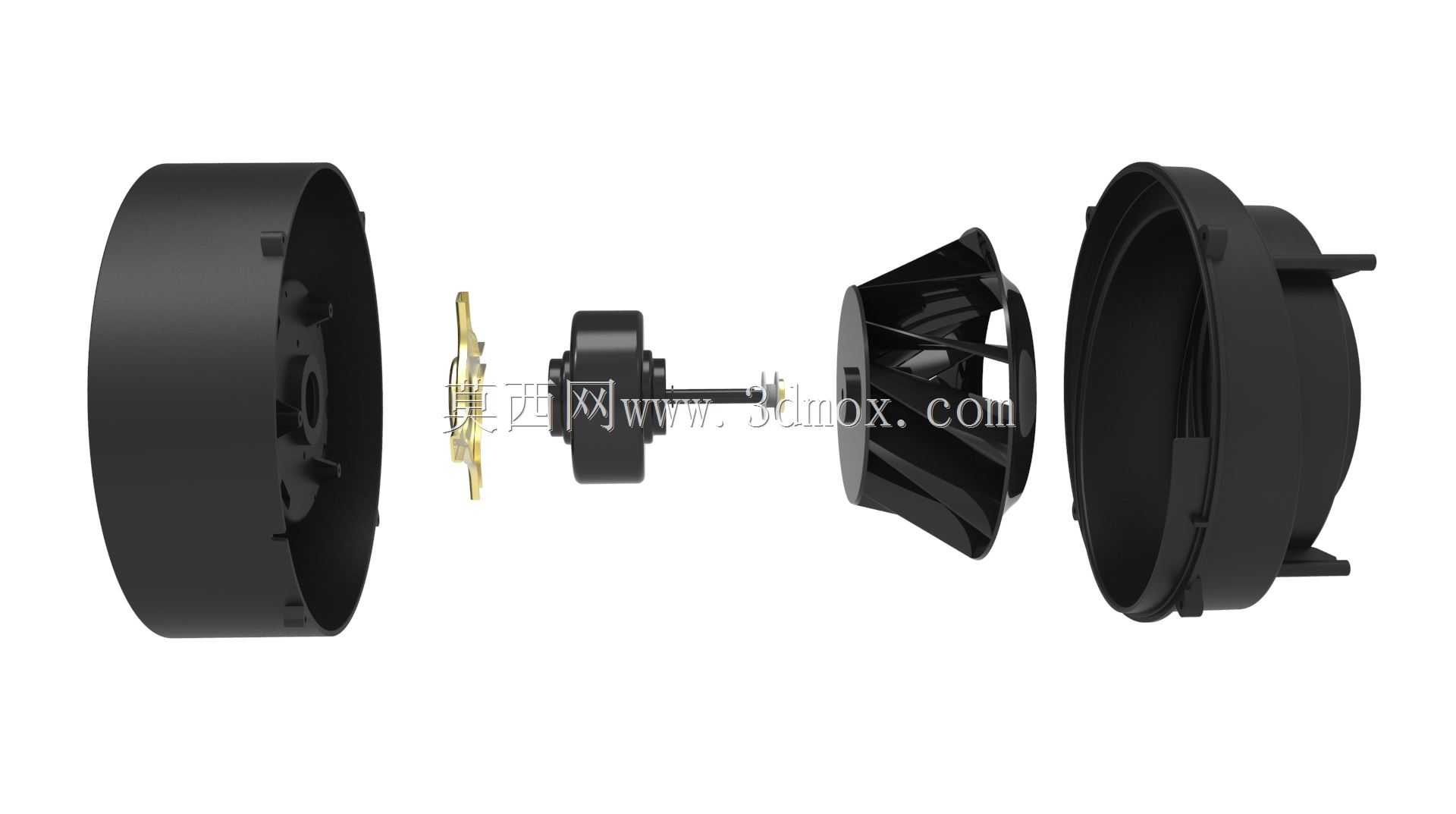

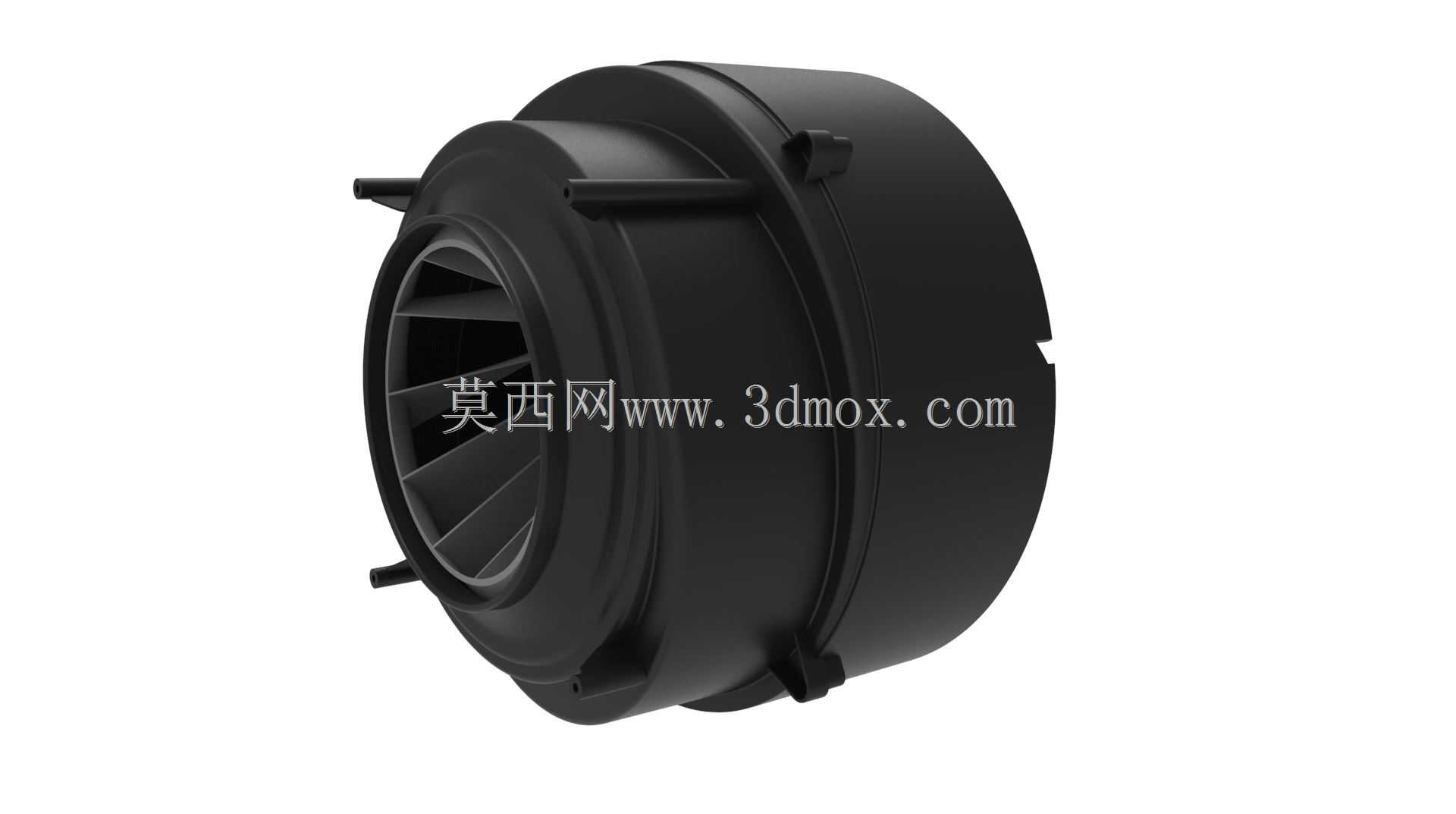

该风机单元是专为室内空气净化类设备开发的核心送风组件，主要适配家用台式、立式空气净化器以及小型新风净化终端，承担整机的气流驱动功能，是实现空气循环、过滤净化流程的核心动力载体。在实际应用场景中，该组件安装于净化设备的过滤模组与出风栅格之间，运转时可在设备进风侧形成稳定负压，引导待净化空气依次穿过初效滤网、HEPA滤层、活性炭吸附层完成污染物滤除，再将洁净空气通过出风通道均匀输送至室内空间，其送风效率直接决定整台净化设备的CADR值与适用空间覆盖范围。产品采用筒式一体化集成设计，将风轮、动力安装位、导流风罩整合为单一组件，风罩内壁设置连续的弧形导流筋，可对风轮甩出的气流进行平顺引导，减少风阻与紊流产生的气动噪音，同时避免气流在壳体内形成乱流损耗风压。风轮采用前倾式多叶片结构，叶片曲面经过气动优化，在较低转速下即可输出足够风量，兼顾送风效率与运转静音表现，适配家用场景对低噪音的使用需求。动力安装位采用三爪式定位结构，可精准固定驱动电机的安装端面，保证电机轴与风轮的同轴度，减少长期运转产生的径向跳动与动平衡偏差，降低运转震动与异响概率。壳体外侧设置两处卡扣式安装凸耳与底部支撑脚，可直接卡入净化设备的内部安装卡槽，无需额外设计复杂的固定支架，简化整机装配流程，安装边界适配主流中小型空气净化器的内部腔体尺寸，筒状壳体的外径与设备内部风道直径完全匹配，可避免安装缝隙产生的漏风问题，保证送风效率。壳体两端的开口分别对接进风侧过滤腔与出风侧导风腔，边缘设置贴合密封面，装配后可与设备内部的密封泡棉紧密贴合，杜绝未经过滤的空气从缝隙旁通流出，保证净化效果的完整性。整体结构兼顾气动性能、安装便捷性与运转可靠性，可直接作为成熟组件嵌入对应规格的空气净化产品设计中，缩短产品开发周期。
