户外便携折叠式钢板烧烤火盆结构设计

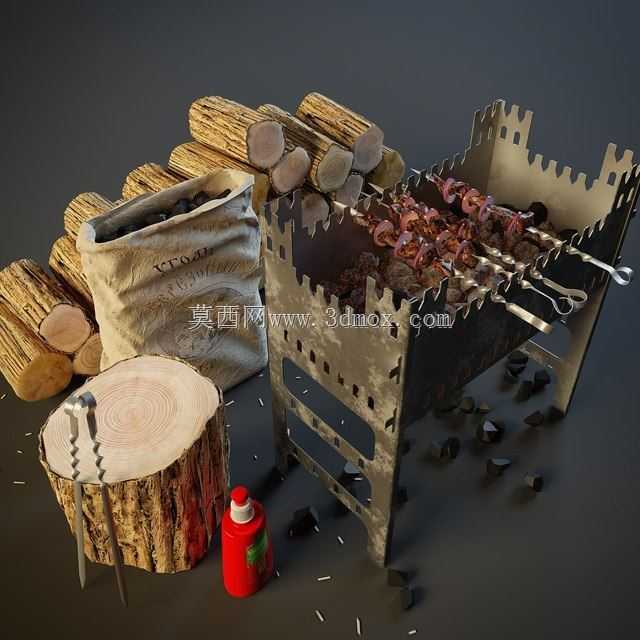

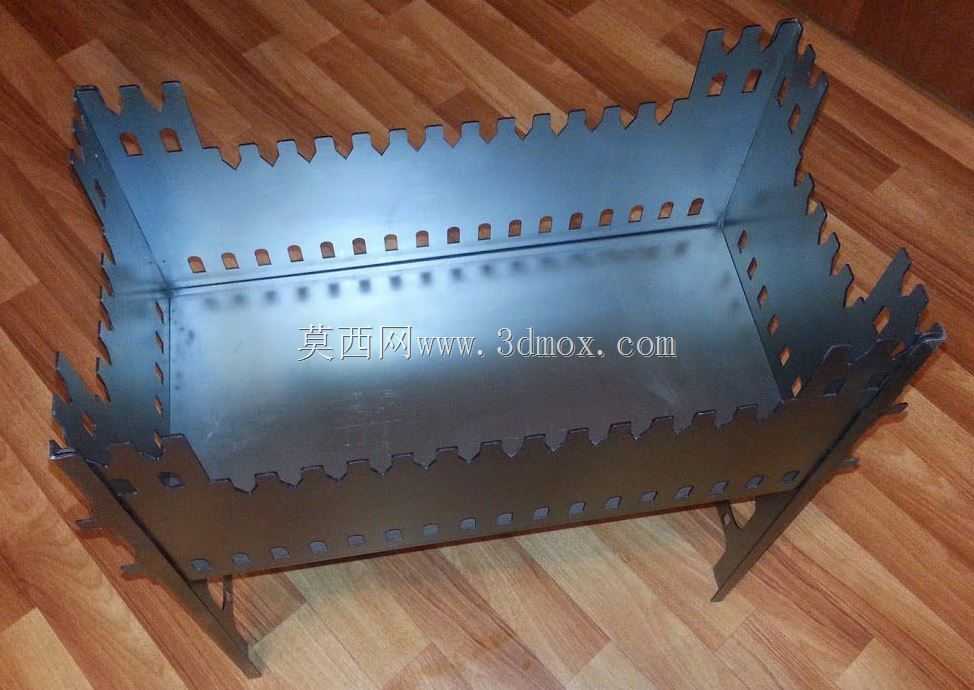

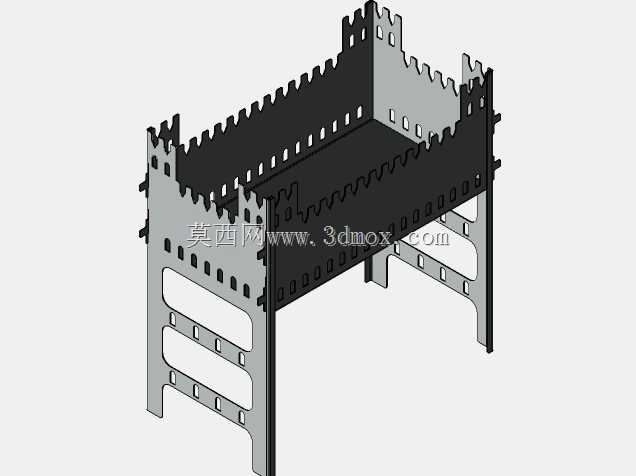

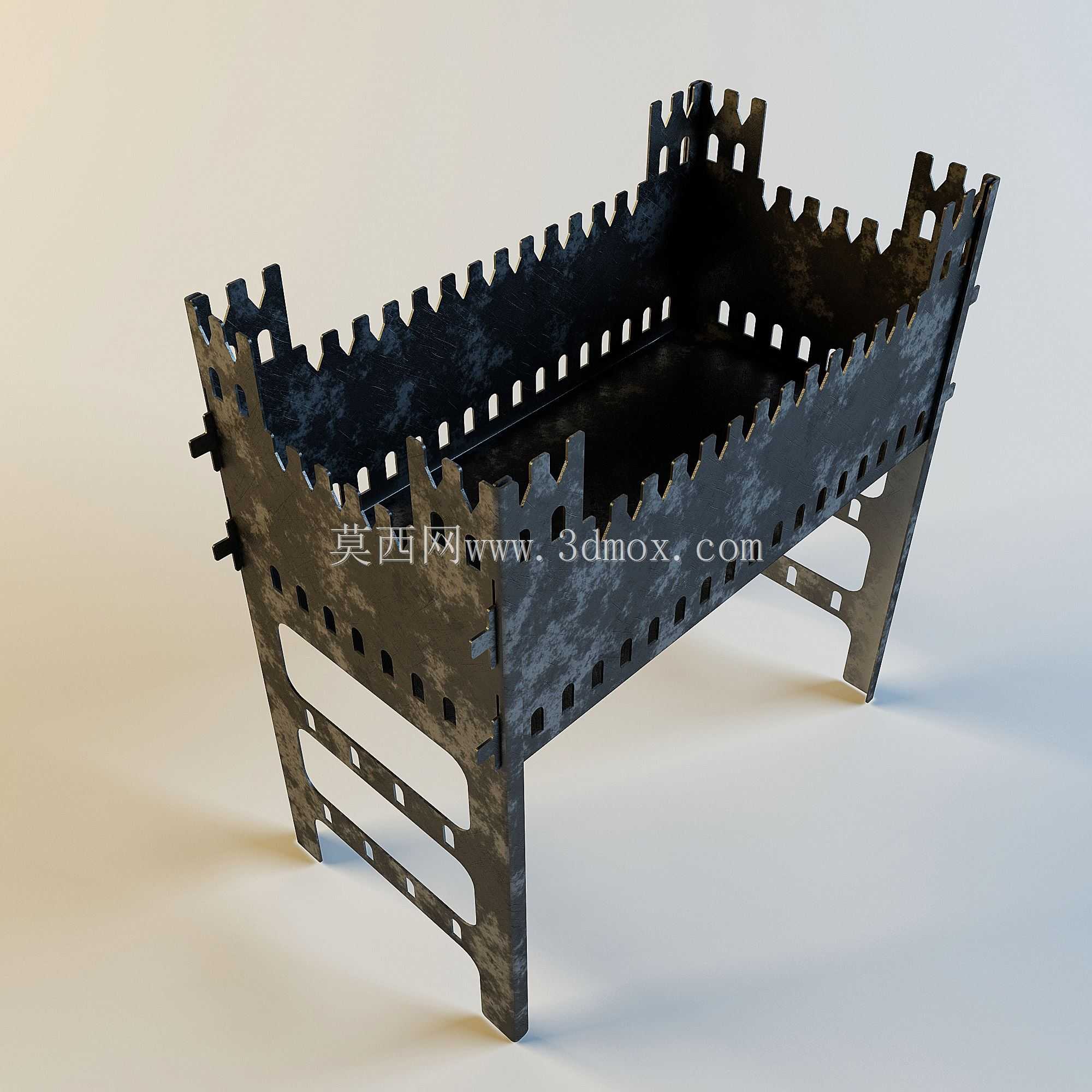

这款钣金拼接式炭火烧烤火盆，主要面向户外露营、庭院休闲、近郊野餐等场景设计，可同时满足炭火取暖与食材烤制两类使用需求，适配家庭小聚、好友户外团建等多人使用场景，整体采用2mm厚度钢板作为加工基材，兼顾结构强度与轻量化携带的平衡。从功能特性来看，产品采用无焊接卡扣拼接设计，所有部件均可通过板材预设的卡槽完成组装，无需额外紧固件或安装工具，使用者可在数分钟内完成整体搭建，拆卸后所有板件可平整叠放，大幅缩小收纳体积，便于放入车载储物箱或户外背包中携带。盆体边缘设计有连续的齿状凸起结构，一方面可作为烤签的支撑卡位，固定不同粗细的烤签避免烤制过程中滑落，另一方面可在上方搭配烤网、烤盘等配件，拓展煎烤、围煮等不同烹饪方式；盆体侧壁均匀排布的通风孔，可在炭火燃烧过程中形成自然的空气对流，为炭块提供充足氧气，保证燃烧充分减少烟气产生，同时避免盆内温度过高导致板材变形。四条支撑腿采用镂空钣金结构，通过侧边卡扣与盆体牢固连接，抬高的盆体距离地面有足够安全高度，可避免炭火高温直接接触地面引发植被灼伤或防火隐患，腿身的镂空设计既减轻了整体重量，也可在收纳时与其他板件贴合叠放，不会额外占用收纳空间。设计过程中充分考虑钣金加工的工艺特性，所有部件均采用激光切割一体成型，无需复杂的折弯焊接工序，加工门槛低，板材裁切后即可直接进行组装使用，表面做高温防锈处理，可耐受炭火长期高温灼烧，同时抵御户外使用过程中的潮气侵蚀，延长产品使用寿命。整体外形为长方形结构，组装后长宽比例适配常规户外烤网尺寸，可同时容纳多人份食材烤制，边缘做钝化处理，避免组装和使用过程中划伤手部，拼接处的卡扣结构经过受力优化，装满炭块与食材后不会出现松脱变形，整体结构稳定可靠，无论是放置在硬质地面还是松软的户外草坪，都能保持平稳支撑。
