适配苹果iPhone5的手机壳注塑成型模腔结构

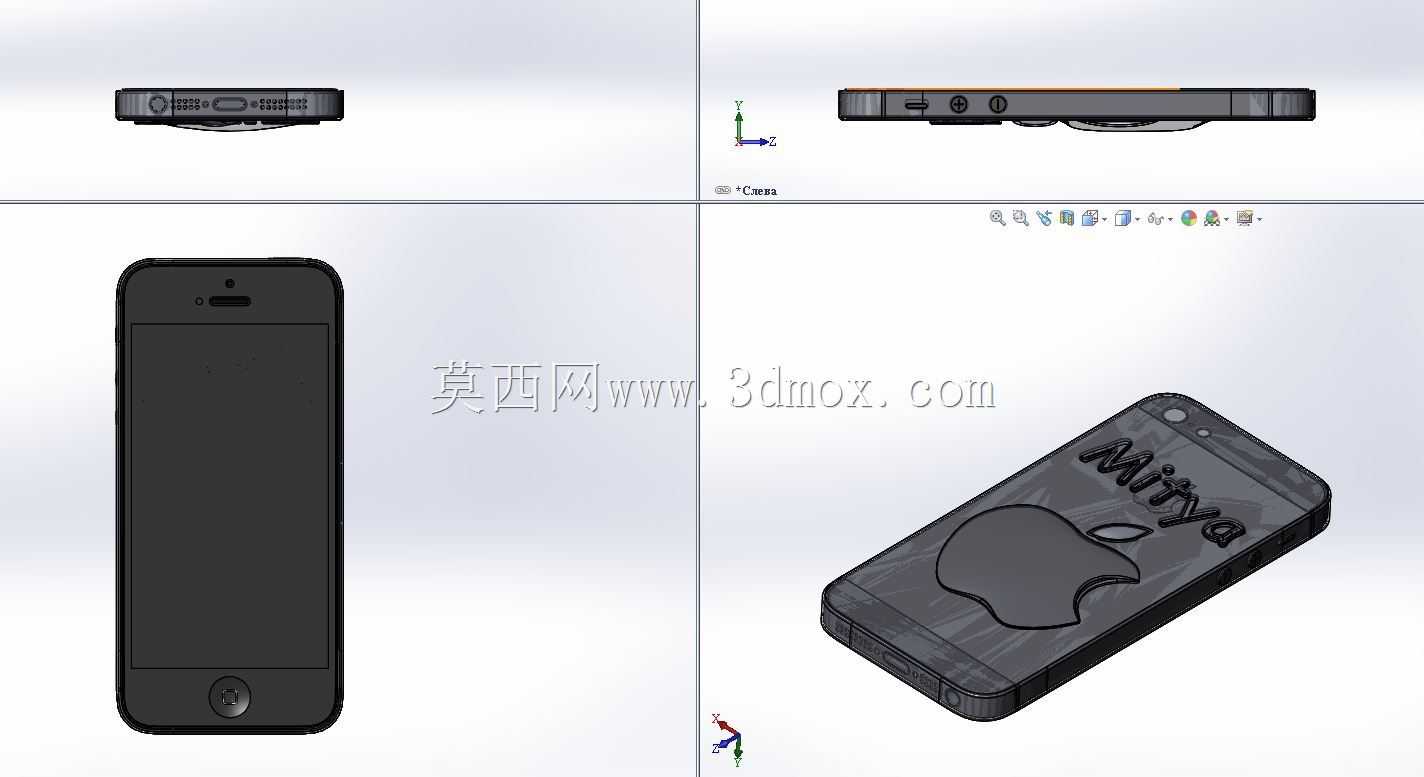

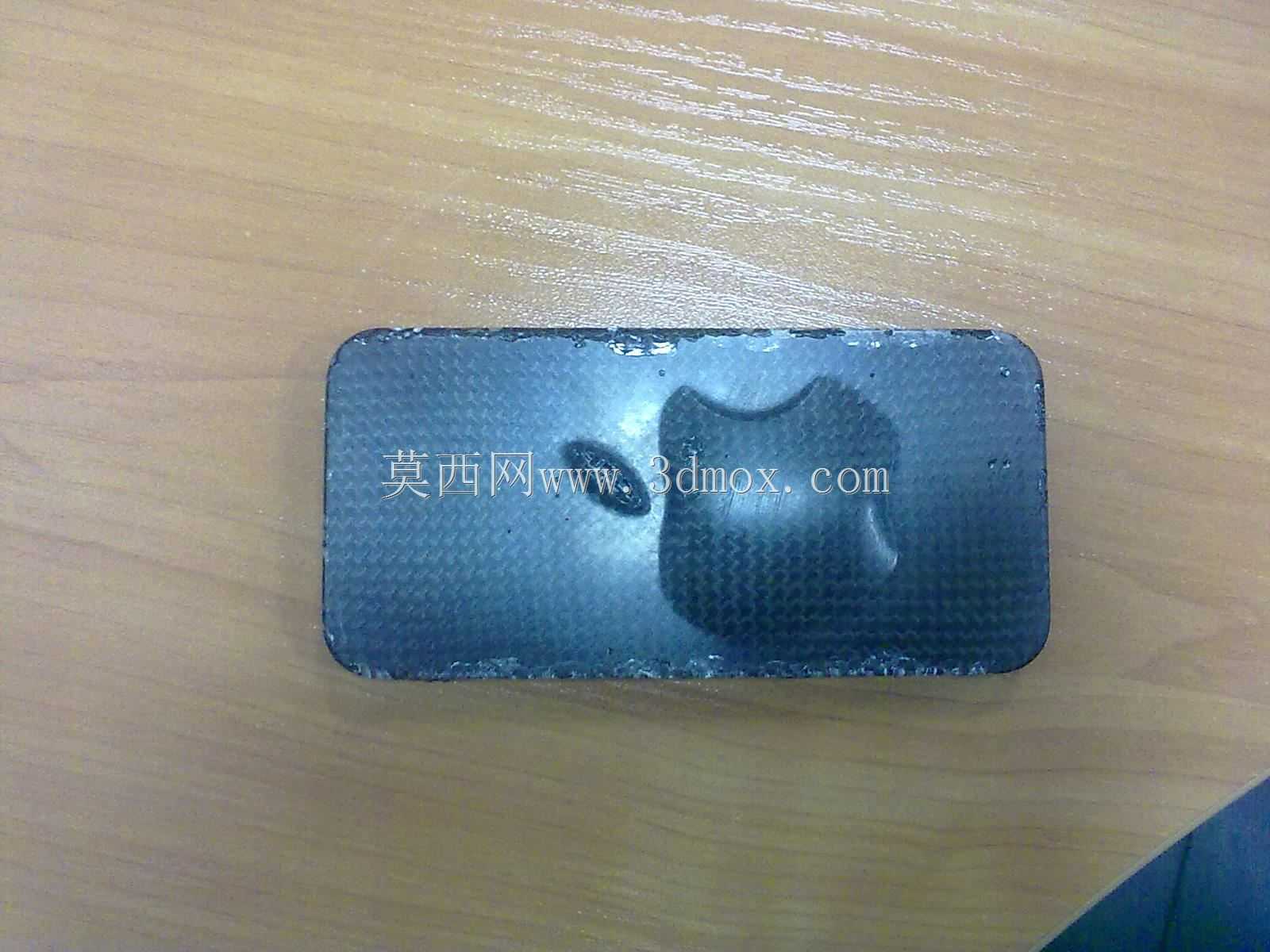

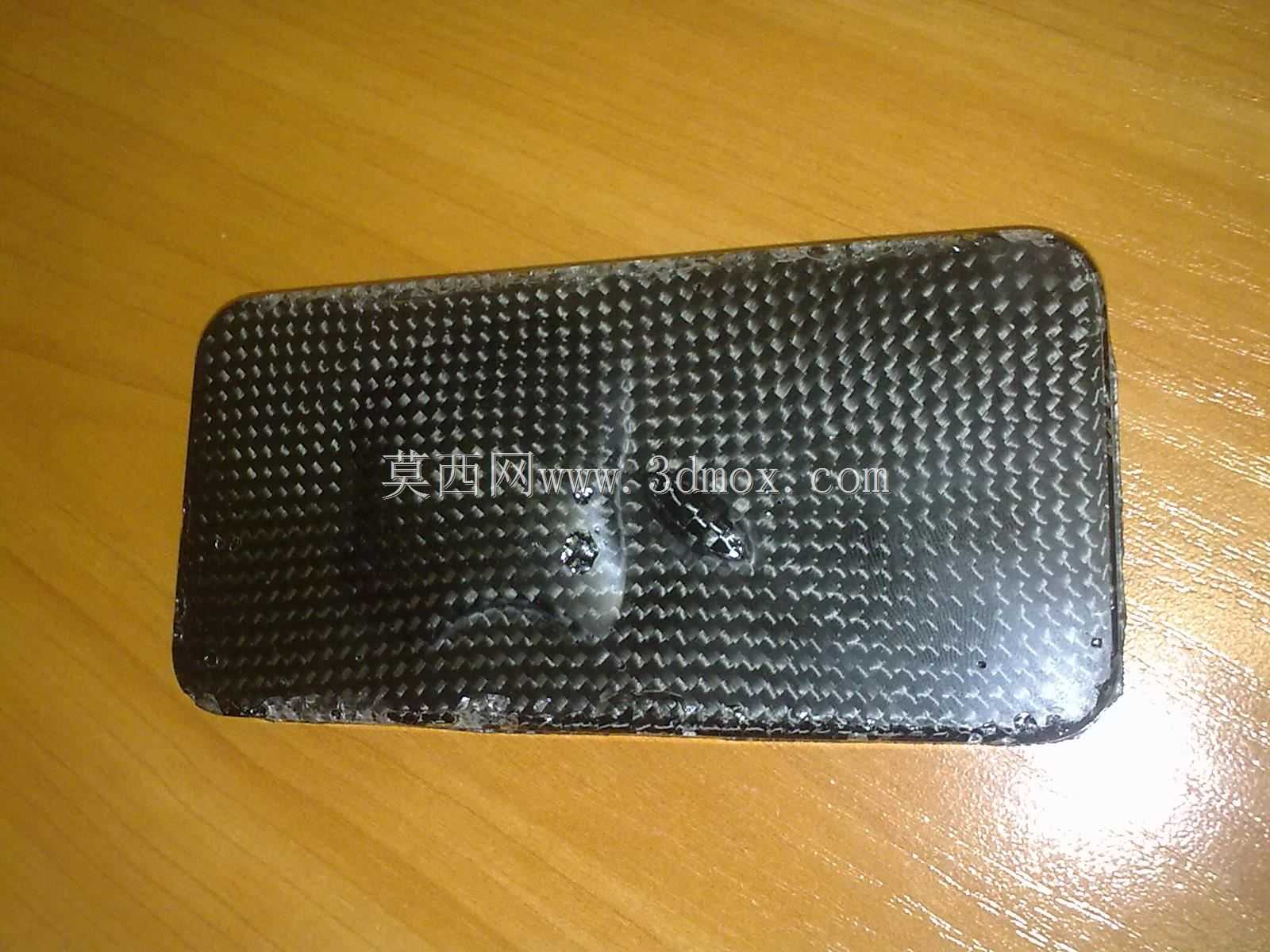

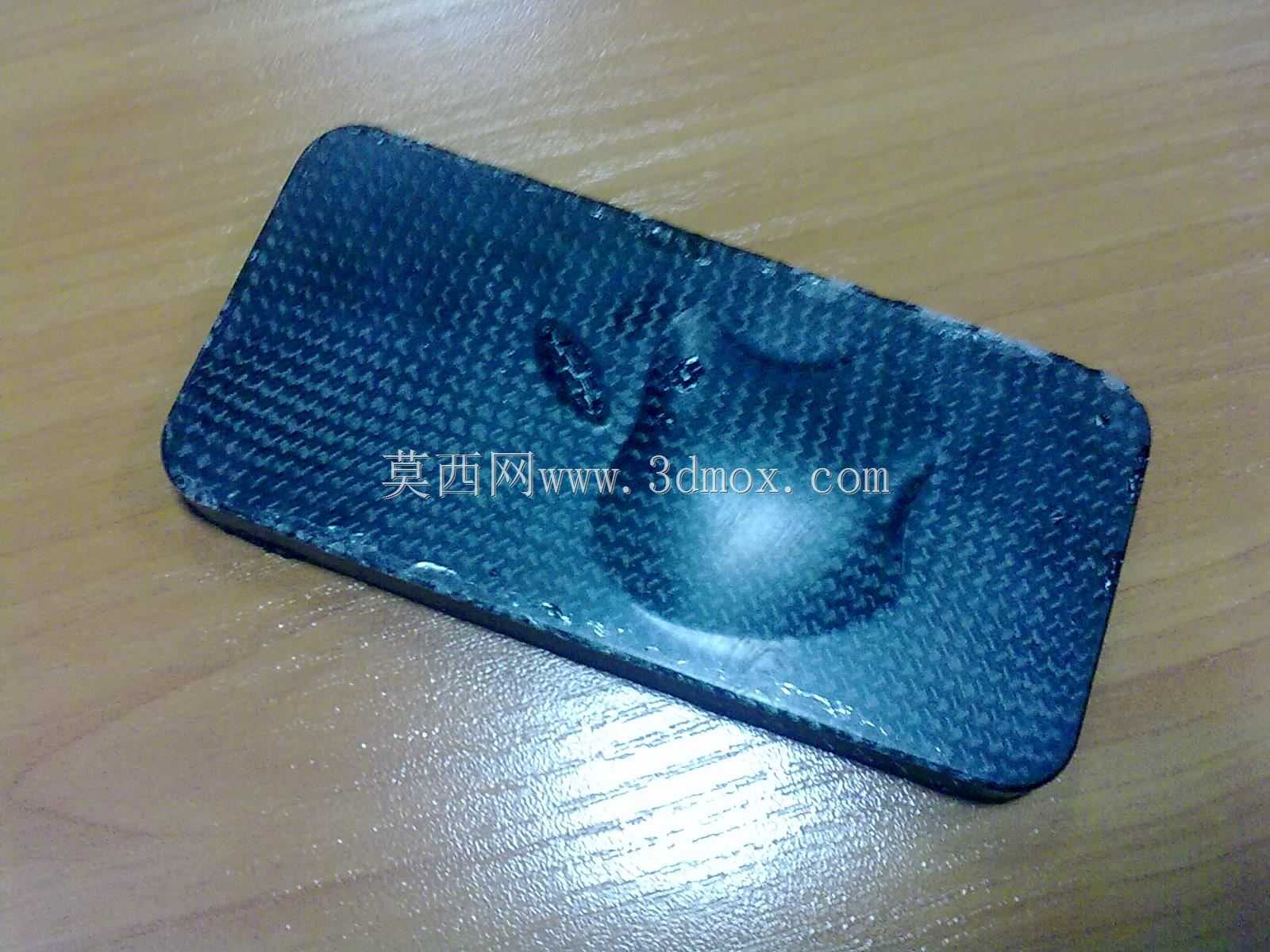

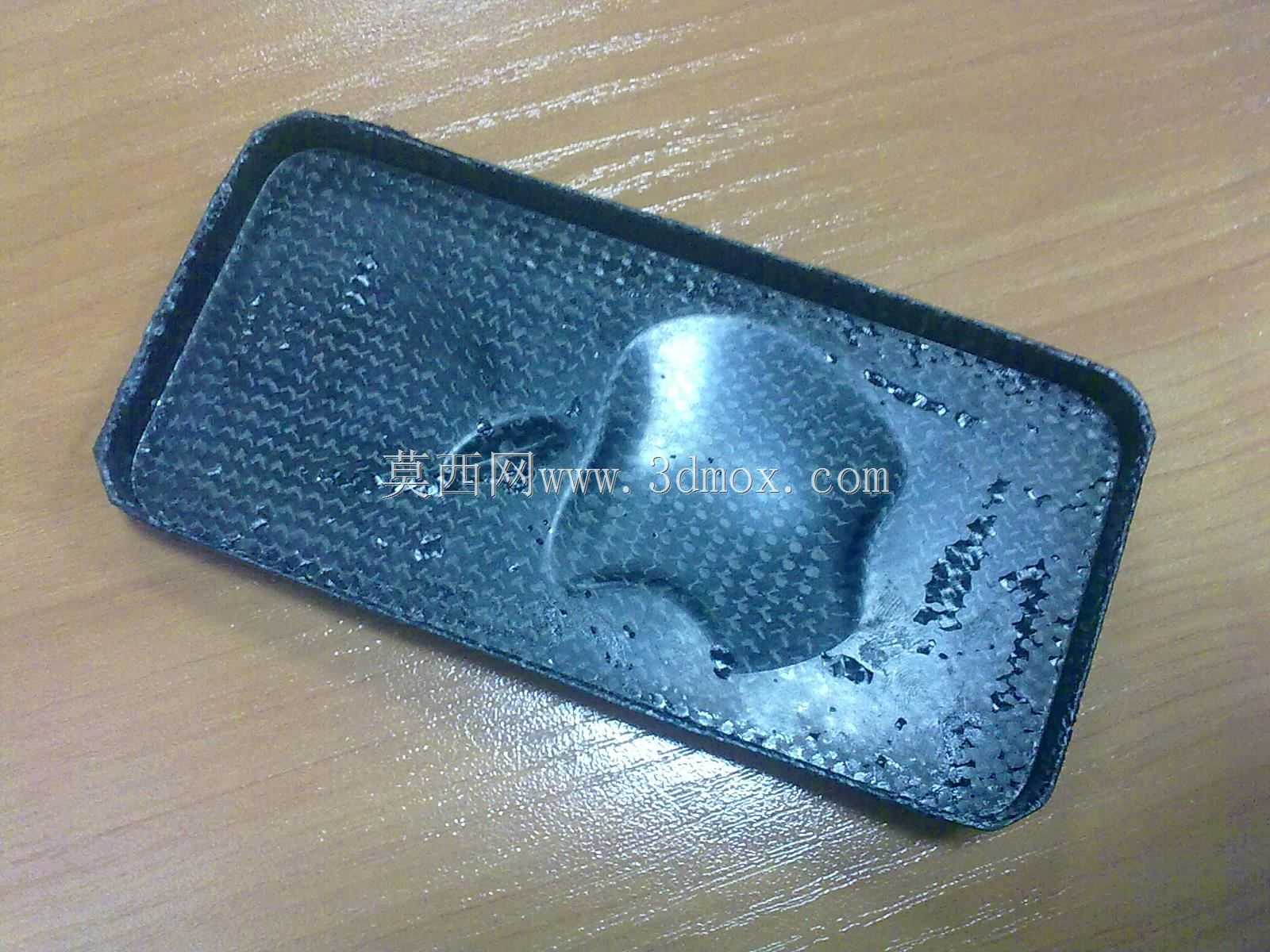

　　这套结构针对消费电子配件生产环节的手机壳成型工序设计，核心服务于小批量试产阶段的CNC精雕加工与硅胶复模定位需求，在数码配件定制加工厂的打样车间、小型注塑工位都能直接适配使用，不需要额外改动原有工装的装夹基准。从实际加工逻辑来看，设计时优先考虑了手机壳与真机的贴合公差，模腔内部完全复刻iPhone5机身的背部弧面、侧边倒角以及摄像头开孔的位置轮廓，避免成型后的壳体出现松垮、按键对位偏移的问题。模腔外围设置的两根圆柱形定位柱，是配合上下模合模时的导向定位使用，柱体直径与对应导套的配合公差选在H7/g6区间，既保证合模时不会出现卡滞，也能将合模错位量控制在0.02mm以内，满足薄壁手机壳的壁厚均匀性要求。外形尺寸上，

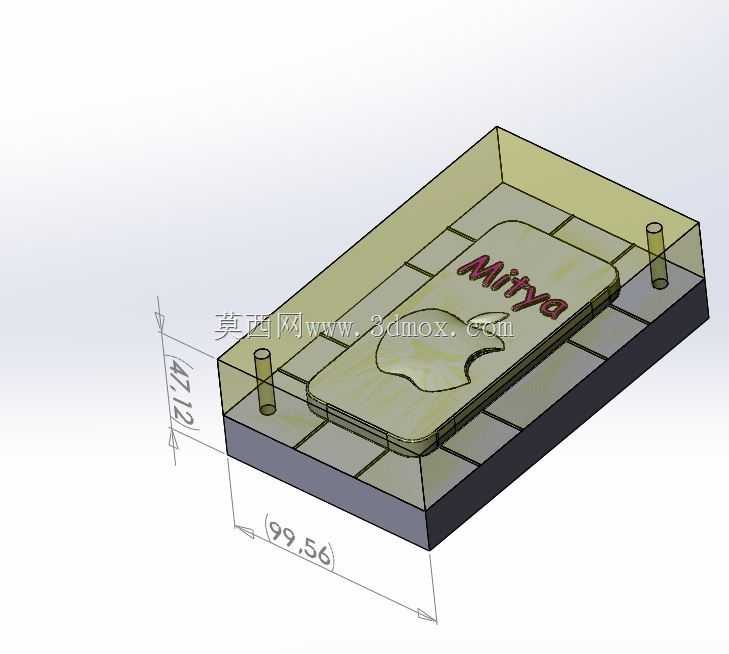

　　模腔整体的长宽边界分别为99.56mm、47.12mm，这个尺寸是在iPhone5真机123.8mm×58.6mm的机身尺寸基础上，预留了1.2mm的壳体壁厚空间以及单边0.3mm的脱模斜度余量，安装时可以直接固定在常规200mm行程的小型立式注塑机工作台面，也能适配桌面级CNC雕刻机的T型槽装夹范围，不需要额外加装转接板。设计过程中特意将模腔底部做了分格的加强筋结构，不是整块实体料加工，一方面能减少模腔加工时的材料去除量，缩短精雕加工的走刀时间，另一方面在注塑成型时可以加快模腔内部的热量传导，让PP、PC这类常用手机壳材质的冷却定型时间缩短15%左右，提升小批量生产的效率。模腔表面预留的logo放置区域，是按照常规丝印、

　　模内镶件的工艺需求做了0.1mm的下沉台阶，后续加工定制图案时不需要再二次找正对刀，直接将logo镶件嵌入台阶位置即可完成定位。实际使用时，这套结构除了用于注塑成型，也能作为手机壳尺寸检测的检具基座，将加工完成的壳体放入模腔后，通过塞尺检测壳体边缘与模腔侧壁的间隙，就能快速判断壳体的外形尺寸是否符合公差要求，不需要反复用三坐标打点检测，适配车间一线的快速质检需求。考虑到手机壳生产中经常遇到的脱模问题，模腔所有的转角位置都做了R0.5mm的圆角过渡，没有直角锐边，既避免注塑时出现应力集中导致的模腔棱角崩损，也能减少壳体脱模时的刮蹭风险，保证成型后的壳体表面没有划痕、毛边。定位柱的高度设置为8mm，比模腔的合模面高出3mm，

　　合模时导柱先进入导套完成预定位，再让上下模腔完全贴合，避免合模过程中模腔面直接碰撞造成的表面凹坑，延长工装的使用寿命。模腔的外围边框厚度设置为6mm，是按照PC材质注塑时的模腔压力计算得出的厚度值，在120℃的注塑温度、80MPa的注射压力下，边框不会出现胀模变形，保证长期使用后模腔的尺寸精度不会出现漂移。
