管式车架电动滑板车结构设计方案

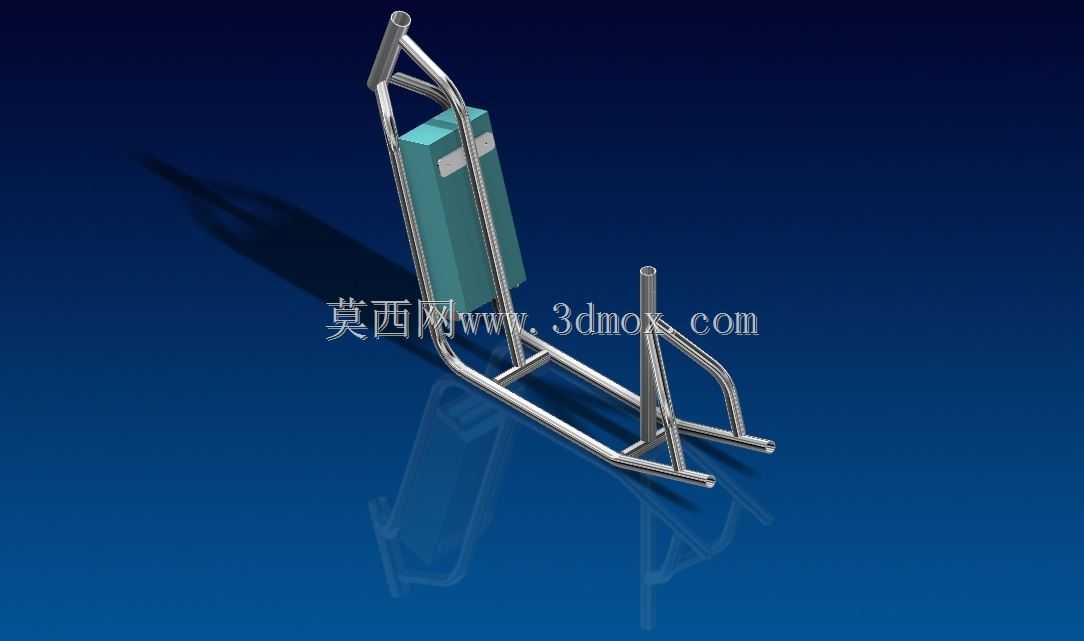

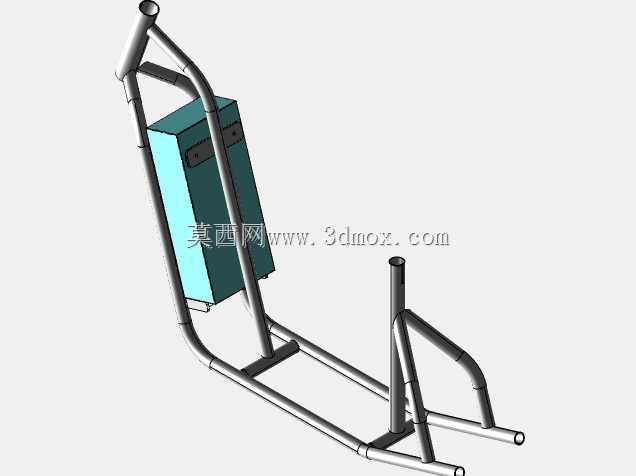

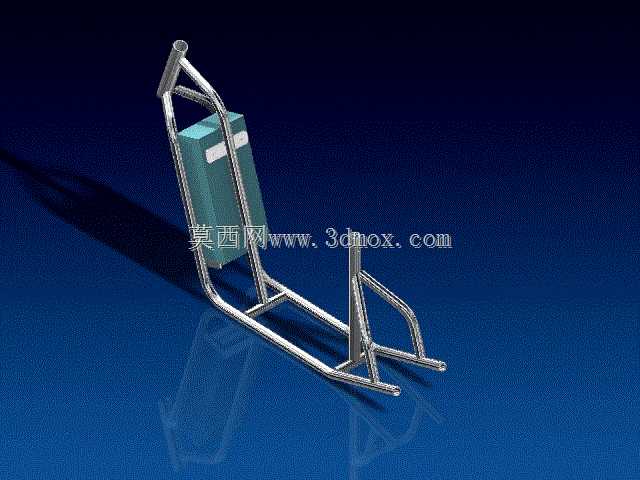

　　日常短距离代步场景中，这类管式车架结构的电动滑板车，主要覆盖社区通勤、商圈接驳、园区巡检等1-5公里的出行需求，相比传统步行效率提升3-4倍，相比电动自行车占用停放空间减少60%以上，适配城市高密度建成区的出行痛点。从结构设计逻辑来看，整车核心承载部分采用圆管弯折焊接成型的框架结构，主立管采用加厚无缝钢管弯折，直接承担转向把的载荷与前轮冲击，向下延伸的两根纵梁作为电池舱的安装边界，电池舱采用侧挂式布局，直接卡装在两根纵梁之间的预留空间内，不需要额外设计复杂的电池固定支架，既减少了焊接工序，也能让电池重量均匀分布在前后轮之间的重心区域，避免行驶过程中出现头重脚轻或者尾部翘动的问题。车架尾部的双叉型支撑结构，直接对应后轮的安装点位，

　　预留的安装孔位可以适配不同规格的轮毂电机，叉臂间距控制在120mm-140mm区间，既满足常规8寸、10寸后轮的安装空间要求，也不会因为间距过宽导致车架整体宽度超标，影响通行灵活性。转向部分的立管倾角设置在72度左右，这个角度是经过多轮路试验证的平衡值，既不会因为立管过直导致转向过于灵敏、高速行驶时出现晃动感，也不会因为倾角过大导致转向沉重，低速挪车时需要施加更大的转向力。车架的整体离地间隙控制在80mm上下，既能够应对城市道路常见的减速带、路面小坑洼的通过需求，也不会因为离地过高导致整车重心上移，转弯时侧倾风险增加。电池舱的尺寸边界按照常规48V12Ah锂电池包的外形预留，长度方向预留320mm、宽度方向预留140mm、高度方向预留180mm的安装空间，舱体两侧设计有凸起的限位筋，电池装入后可以直接通过侧面的快拆锁扣固定，不需要额外打孔穿螺丝，日常拆卸充电或者更换电池都可以在10秒内完成。车架的焊接节点全部采用满焊工艺，主立管与纵梁连接的位置额外增加了三角形加强筋片，这个位置是整车受力最集中的区域，日常行驶中遇到路面冲击时，应力会集中在立管与纵梁的交接处，增加加强筋后可以将局部应力分散到相邻的管体上，避免长期使用后出现焊缝开裂的问题。脚踏区域的框架采用两根平行横管连接左右纵梁，横管上方预留了防滑踏板的安装位，踏板安装后与车架管体上表面齐平，站立区域的有效宽度控制在180mm，长度控制在450mm，能够满足不同鞋码使用者的站立需求，

　　双脚前后站立或者并排站立都有足够的空间。整车的外形长度控制在1100mm左右，折叠后（如果后续增加折叠结构的话）长度可以压缩到600mm以内，能够轻松放入汽车后备箱、办公室储物柜或者电梯角落，不会占用过多公共空间。从安装边界来看，前轮安装位预留的开档尺寸是100mm，适配常规的电动滑板车前叉与前轮组件，刹车安装位预留了碟刹座的固定孔，可以适配120mm直径的标准碟刹盘，不需要额外修改车架结构就能完成制动系统的装配。整车的管线全部设计为内走式，刹车线、电机线、电池连接线都从车架管体内部穿过，既避免了管线外露被剐蹭破损的风险，也让整车外观更加简洁，减少了行驶过程中的风阻。这类结构的车架整体重量控制在3.5kg以内，加上电池、电机、

　　轮组之后的整车重量可以控制在12kg左右，普通成年人可以单手提携上下楼梯，适配没有电梯的老旧小区使用场景。在实际使用场景中，这类结构的电动滑板车还可以适配园区安保巡逻、厂区短距离物料转运等需求，只需要在尾部预留的安装孔位上加装小型载物筐，就可以承载5kg以内的小件物品，不需要额外改装车架主体结构。设计过程中充分考虑了不同使用者的体重承载需求，车架整体静态承载能力可以达到120kg，按照动载系数1.5计算，正常行驶过程中可以应对90kg以内的使用者长期使用，不会出现车架变形的问题。管体的弯折半径全部统一为3倍管径，既符合圆管弯折加工的工艺要求，避免弯折处出现管壁开裂或者褶皱的问题，也让整车的线条更加流畅，没有突兀的折角。电池舱的下方预留了20mm的散热间隙，电池充放电过程中产生的热量可以通过间隙内的空气流动带走，避免长期高温环境下电池寿命衰减。车架的表面处理采用静电喷塑工艺，相比传统喷漆的附着力更强，日常使用中遇到小的剐蹭不容易掉漆，也能够应对雨天行驶的防锈需求。转向立管内部预留了碗组安装的台阶位，适配标准的44mm口径碗组，转向转动时的阻尼均匀，不会出现卡顿或者旷量的问题。尾部的挡泥板安装位直接集成在后叉的延伸段上，不需要额外焊接支架，挡泥板安装后距离后轮上表面的间隙控制在30mm，既能够有效阻挡雨天行驶时后轮带起的泥水，也不会因为间隙过小导致泥沙卡滞后轮。
