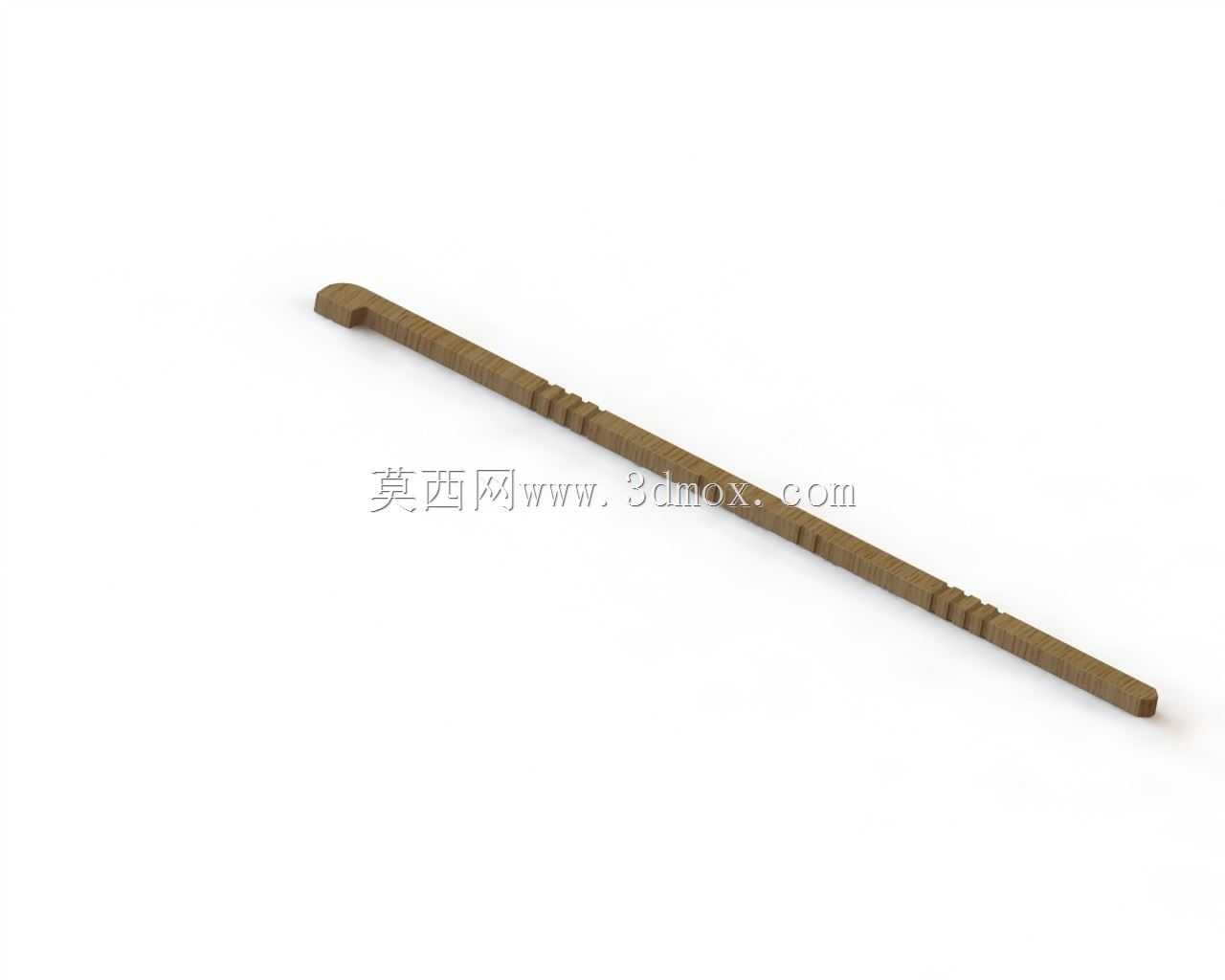

带防滑槽弯钩头细长操作杆结构设计

　　这款细长杆件类五金配件，在手动操作类工装、小型设备检修、日常五金拆装场景中有着非常广泛的应用，很多需要深入狭窄空间完成勾取、拨弄、对位操作的工位，都会用到这类结构的杆件。从实际使用需求出发，这类杆件首先要保证足够的轴向刚度，避免在受力操作时出现过度弯折导致操作失效，同时杆身不能做的过粗，否则无法伸入缝隙宽度有限的操作空间，设计时需要平衡杆身直径、长度与抗弯强度的关系，选用具备一定韧性与硬度的金属材质作为基材，保证长期使用不会出现永久变形。

　　杆件一端设计为带圆弧过渡的弯钩结构，弯钩的内弧面做了圆角处理，避免勾取工件时刮伤零件表面，弯钩的开口角度经过反复校核，既可以稳定勾住直径3-8mm的销钉、拉环类零件，也不会因为开口过大导致勾取过程中轻易脱开，弯钩与杆身的衔接位置做了渐变加厚处理，这个位置是整个杆件受力最集中的区域，如果衔接处做直角过渡，很容易在反复受力后出现应力集中导致断裂，渐变过渡的结构可以把受力均匀分散到杆身主体，大幅提升结构的疲劳强度。

　　杆身部分设计了多组环状防滑槽，这些槽道并非装饰结构，首先在手持操作时，手指接触杆身的摩擦力会比光滑圆柱面提升40%以上，即使手上沾有少量油污也能稳定握持，不会出现打滑脱手的情况；其次这些槽道可以作为深度标识，在需要探入腔体内部操作时，可以通过槽道的位置快速判断杆件伸入的深度，不需要额外借助量具做粗略测量，提升现场操作的效率；另外槽道的边缘做了倒钝处理，不会划伤操作人员的手部，也不会在存放时刮蹭其他零件的表面。

　　杆件的另一端做了小圆头收窄处理，端头的圆弧半径控制在1mm左右，这个端头除了可以作为顶推细小零件的接触端，也可以在对位小孔的时候起到导向作用，不需要刻意对准孔位，依靠端头的圆弧面就能顺利滑入孔位完成对位。从安装边界来看，这款杆件不需要额外的配套安装结构，本身作为独立手动工具使用，整体长度控制在180mm左右，杆身主体直径4mm，弯钩部分的最大外轮廓宽度6mm，能够顺利伸入宽度5mm以上的缝隙完成操作，整体重量控制在15g以内，长时间手持操作也不会产生明显的负重感。

　　在结构设计阶段，首先针对弯钩位置做了受力仿真验证，模拟15N的径向拉拽力下的结构形变，确认最大应力值远低于材质的屈服强度，保证正常使用不会出现塑性变形；杆身的防滑槽深度控制在0.3mm，这个深度既可以保证足够的防滑摩擦力，也不会因为槽深过深削弱杆身的整体抗弯强度，槽与槽之间的间距保持均匀，手持时手指刚好可以卡在相邻槽道之间，符合普通人手的握持触感习惯。

　　从实际应用场景延伸来看，这类杆件除了作为独立的手动工具使用，也可以作为小型设备的配套操作配件，比如安装在设备的操作面板旁作为应急解锁杆，或是在工装夹具上作为辅助拨杆使用，适配场景非常灵活。设计时没有做多余的结构装饰，所有外形特征都服务于实际使用功能，没有冗余的加工工序，适合批量车削加工成型，加工完成后只需要做表面防锈处理即可投入使用，加工成本可控，结构耐用性强，能够适应车间、户外、日常家用等多种不同的使用环境，即使在有一定腐蚀性的环境下短期使用，也不会因为表面锈蚀影响正常操作。
