激光切割木质异形方齿轮传动摆件

这款异形方齿轮传动结构，是基于非圆齿轮啮合原理设计的趣味传动构件，目前主要应用在科普教具制作、创意潮玩摆件开发、小型文创传动装置设计领域，既可以作为中小学机械原理课堂的实操演示教具，帮助学生直观理解非圆齿轮的变传动比特性，也能作为桌面创意摆件，通过流畅的啮合转动传递机械结构的独特美感，还可嵌入小型木质八音盒、动态文创装置中作为核心传动单元，为文创产品增添机械互动属性。

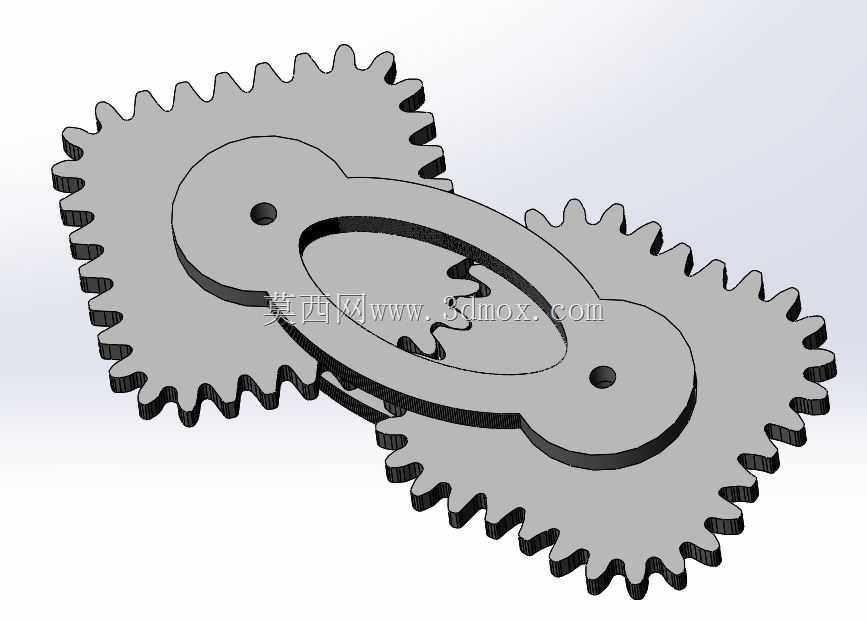

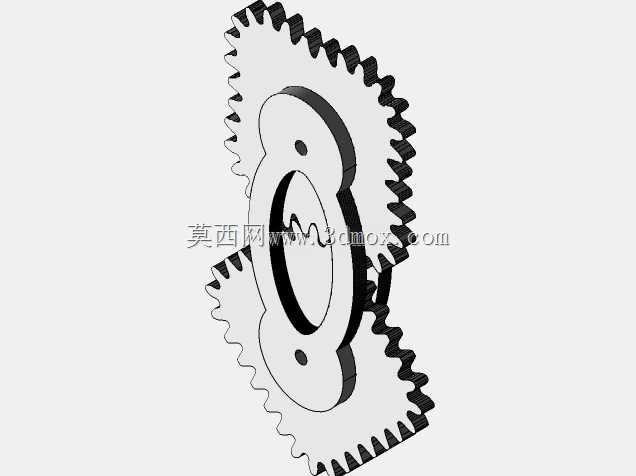

从功能特性来看，该结构突破了传统圆形齿轮定传动比的局限，两个异形方齿轮在椭圆轮廓的固定架内啮合转动时，可实现周期性的变速传动效果，转动过程中轮齿始终保持紧密贴合无卡滞，配合两端的固定轴结构，整体转动阻尼均匀，手动拨动时能获得顺滑的操作反馈，没有传统非圆齿轮容易出现的跳齿、卡顿问题。结构整体采用对称式布局，两个齿轮的啮合点始终处于固定架的椭圆空腔中心位置，转动过程中不会出现轮齿偏磨、轴向窜动的问题，长期使用也能保持稳定的传动精度。

设计思路上，这款结构优先适配薄板激光切割加工工艺，所有构件均采用等厚度板材切割成型，无需额外的曲面加工或多轴铣削工序，加工门槛极低，普通的二氧化碳激光切割机即可完成全部构件的生产。设计时首先通过啮合方程推导了两个方齿轮的轮廓曲线，确保任意啮合位置的齿距匹配，避免出现传动干涉；随后根据齿轮的最大转动外径设计了椭圆固定架的空腔尺寸，预留了0.2mm的转动间隙，既避免间隙过大导致的齿轮晃动，也防止间隙过小出现转动卡滞；固定架两端的安装孔位置经过精准计算，确保齿轮安装后中心距与啮合设计值完全一致，两端采用标准紧固件作为转轴，无需定制专用轴件，进一步降低了组装难度。

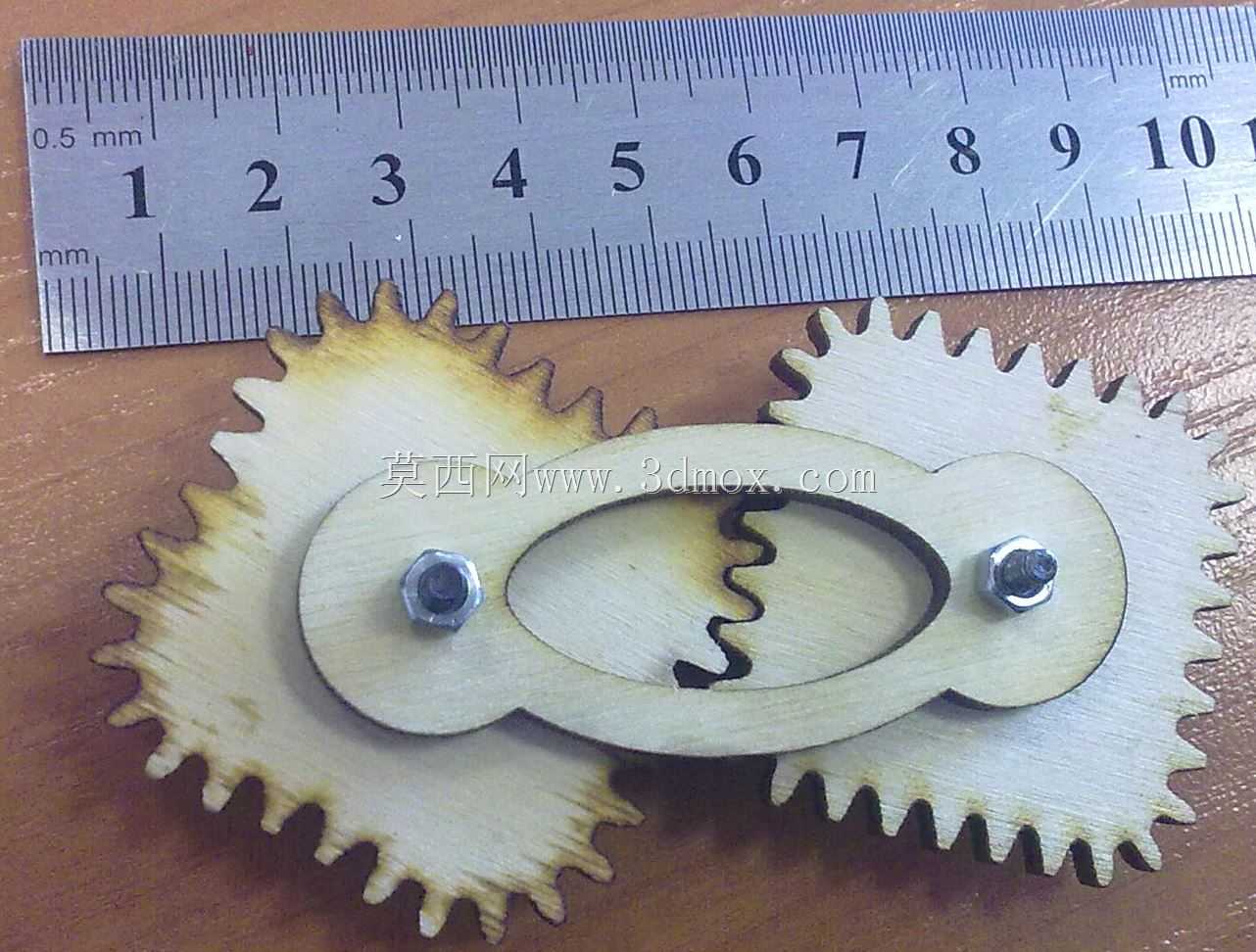

从外形尺寸与安装边界来看，该结构整体横向长度约100mm，纵向宽度约45mm，板材适配厚度为2mm-3mm的木质板材、亚克力板材，固定架两端的安装孔直径适配M3规格的标准紧固件，安装时仅需将两个齿轮放入固定架空腔，对准轴孔后拧紧紧固件即可完成组装，无需额外的定位工装或粘接工序。结构整体外轮廓无尖锐凸起，所有边角均做了R0.5mm的圆角处理，作为教具使用时也不会划伤操作者，安装完成后整体厚度与板材厚度一致，可直接嵌入各类文创产品的外壳中，无需预留额外的安装避让空间，适配性极强。
