胶合板拼装式手摇传动玩具飞机结构

　　该结构为面向低龄儿童设计的手动驱动类玩具，整体采用胶合板作为唯一加工原材料，所有零件均适配激光切割加工工艺，无需额外金属紧固件即可完成整机组装，适配教培机构手工课、家庭亲子拼装、儿童益智玩具量产等多个应用场景，整机无尖锐外露棱角，所有棱边均做R1.5倒圆角处理，避免儿童使用过程中出现划伤风险。

　　从功能实现逻辑来看，整机采用手摇曲柄作为动力输入源，动力通过盒式机身内部的直齿轮啮合组完成传动比转换，最终将旋转运动传递至竖立的主轴部件，带动主轴顶端的模拟飞机造型件完成周向旋转，模拟飞机盘旋飞行的动态效果；传动路径中特意设置了1:2.4的减速比，即便儿童快速摇动手柄，顶端飞机件的旋转速度也会控制在安全范围内，不会因转速过高出现零件甩出的安全隐患，同时低速旋转的动态效果更贴合真实飞机低空盘旋的视觉观感，降低儿童玩耍时的眩晕感。

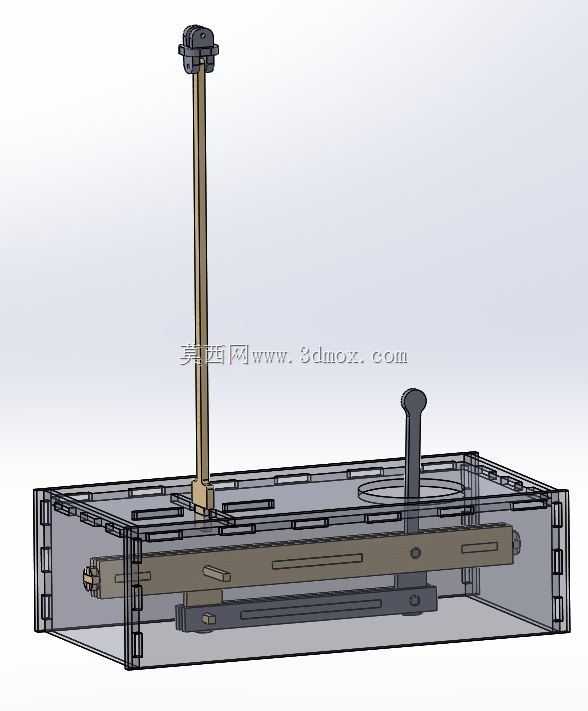

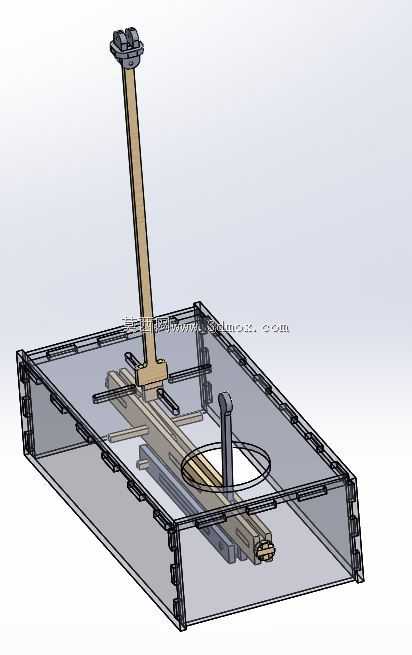

　　设计阶段全程围绕胶合板的加工特性做结构优化，所有零件的连接均采用插榫+卡扣的配合形式，榫接位置的配合公差控制在±0.15mm，既可以保证徒手按压即可完成拼装，不需要额外借助胶水、螺钉等辅助连接件，也能避免拼装后出现零件松脱晃动的问题；机身外壳采用半透明示意的结构表达，实际量产时可根据需求更换为不同厚度的彩色胶合板，外壳拼接处采用互锁卡扣结构，拼装完成后盒体整体具备足够的结构刚度，即便从1米高度自由跌落至水泥地面，也不会出现壳体开裂、传动件错位的问题。

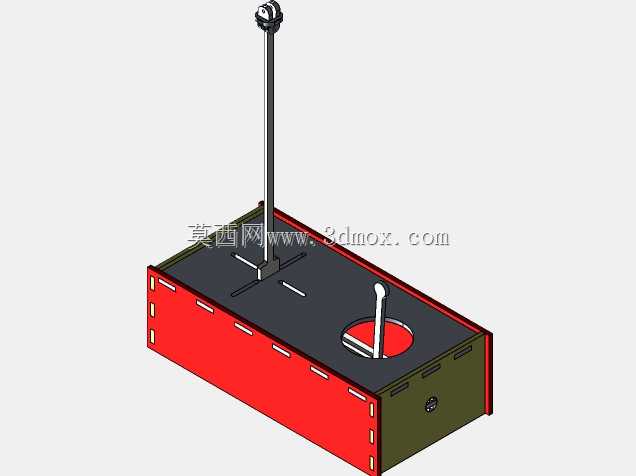

　　安装边界与外形尺寸方面，整机底座为矩形盒式结构，长宽尺寸控制在220mm×160mm，整体高度（含顶端主轴部件）为280mm，放置于普通桌面时占用空间不足A4纸的二分之一，不会占用过多桌面摆放空间；手摇曲柄的旋转半径设置为45mm，握持位置距离机身侧壁的最小间隙为22mm，符合6-12岁儿童的手部握持尺寸，摇动手柄时不会出现手部与机身侧壁磕碰的问题；主轴与底座的配合位置设置有耐磨轴套，轴套采用同材质胶合板加工而成，长时间转动下的磨损量可控，连续转动100小时的径向跳动量不超过0.3mm，不会出现主轴卡滞、晃动异响的问题。

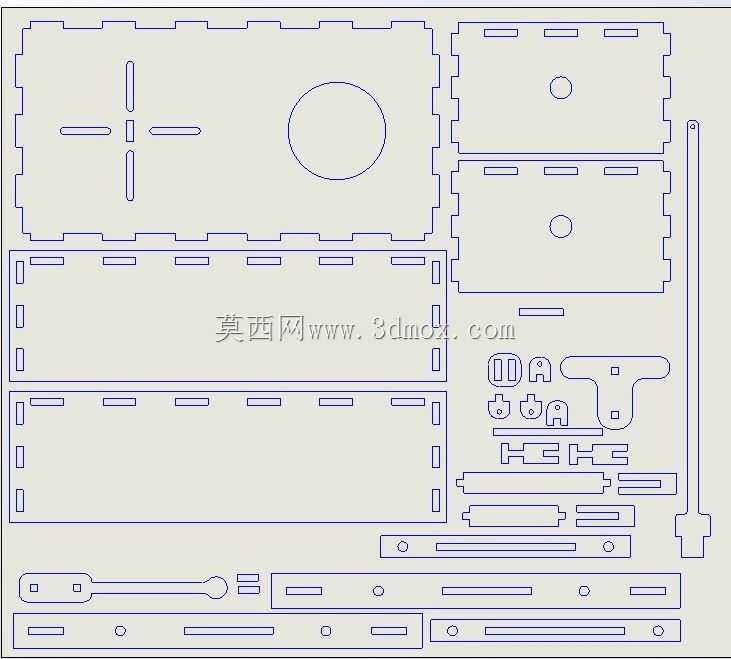

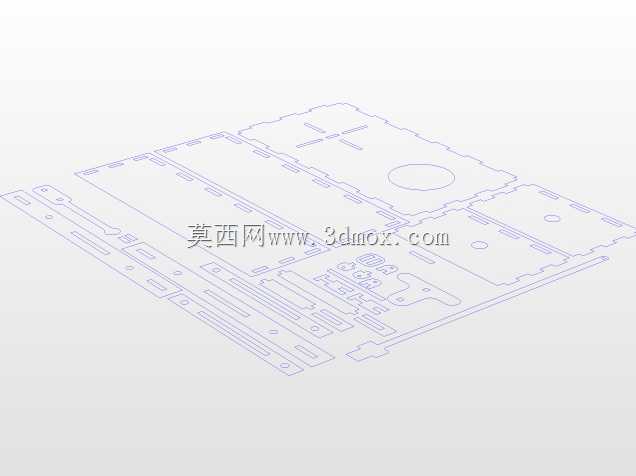

　　传动结构的布局完全贴合胶合板的层叠加工特性，所有齿轮、传动杆、定位件均为平面切割成型，不需要复杂的三维曲面加工，零件加工时仅需排版后一次性激光切割即可完成所有零件下料，材料利用率可达82%以上，大幅降低量产阶段的加工成本；内部传动件的定位槽均设置于底座层板上，拼装时仅需按照定位槽的位置依次放入传动零件，再扣合上层盖板即可完成传动组件的装配，不需要额外的定位工装，普通用户对照装配示意图即可在15分钟内完成整机组装，拼装过程本身也具备较强的益智属性，能够帮助儿童理解基础的机械传动逻辑。

　　细节设计上，顶端的飞机造型件同样采用胶合板拼装结构，与主轴的连接采用快插卡扣设计，用户可根据喜好更换不同造型的顶端配件，拓展玩具的可玩性；机身内部预留有足够的冗余空间，可根据需求加装小型蜂鸣器、发光二极管等电子配件，升级为声光版玩具，不需要对原有主体结构做大幅修改；所有传动件的活动间隙均控制在0.2-0.3mm之间，既可以保证传动过程顺畅无卡滞，也不会出现间隙过大导致的传动虚位问题，摇动手柄时的阻尼感均匀，没有忽松忽紧的顿挫感。
