浴室拖把

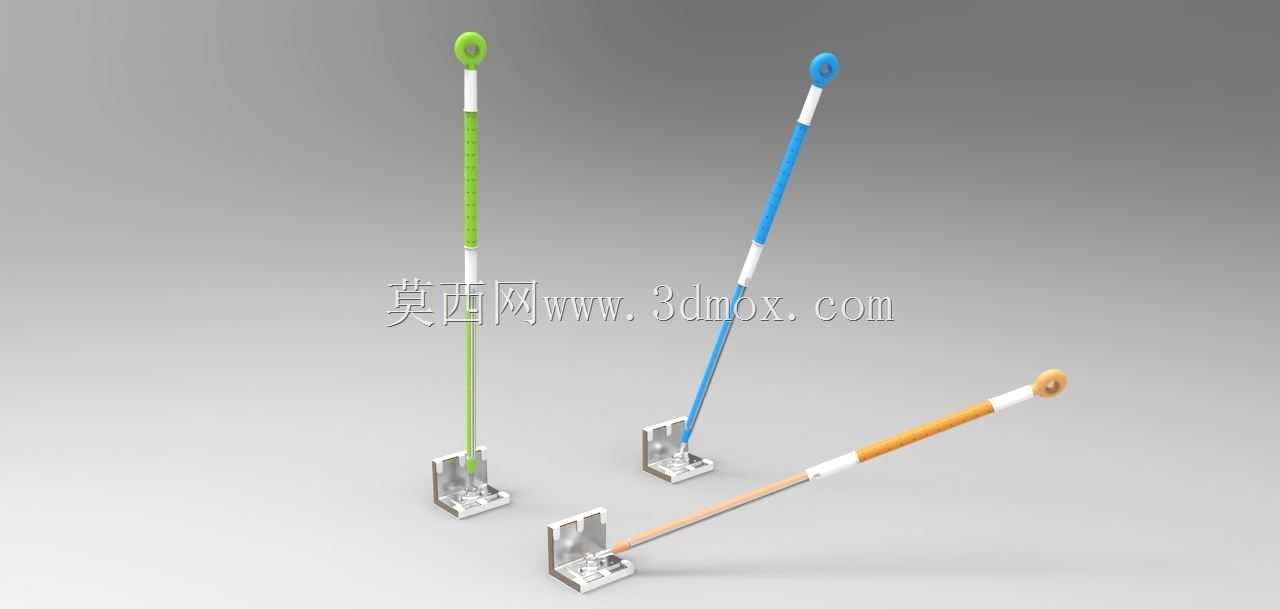

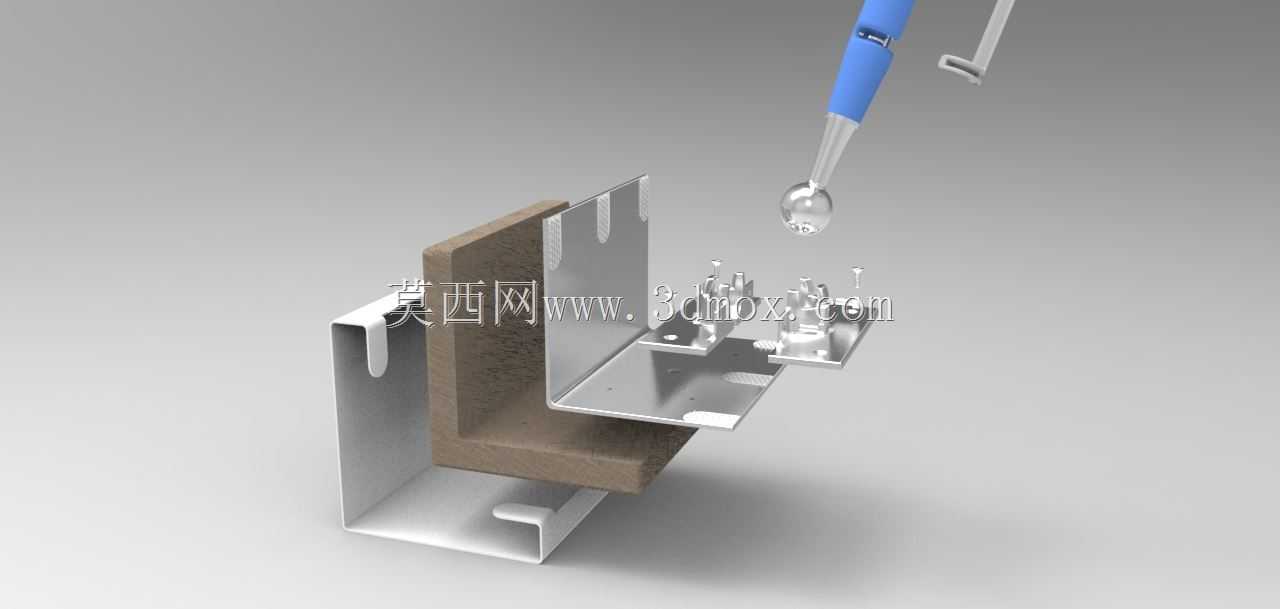

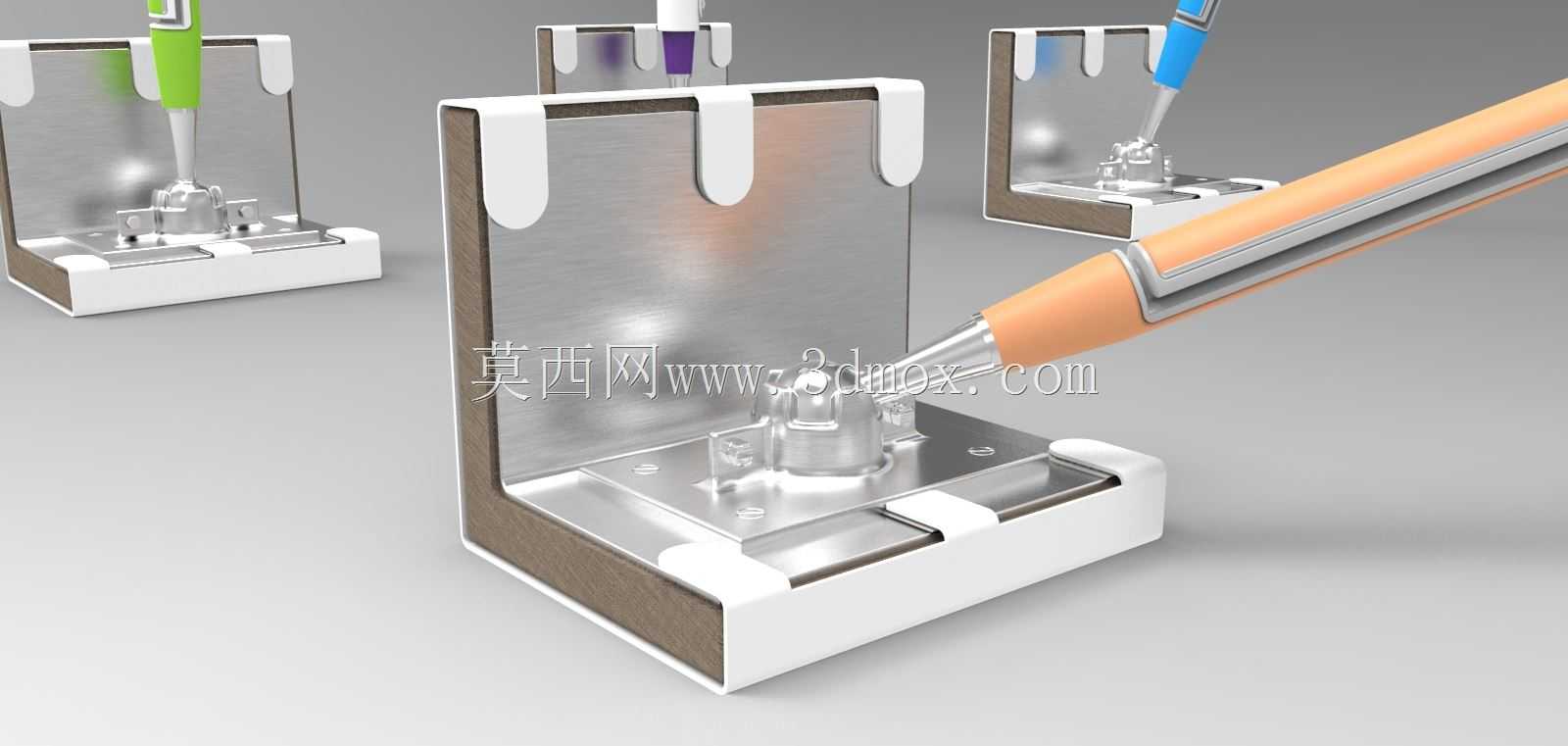

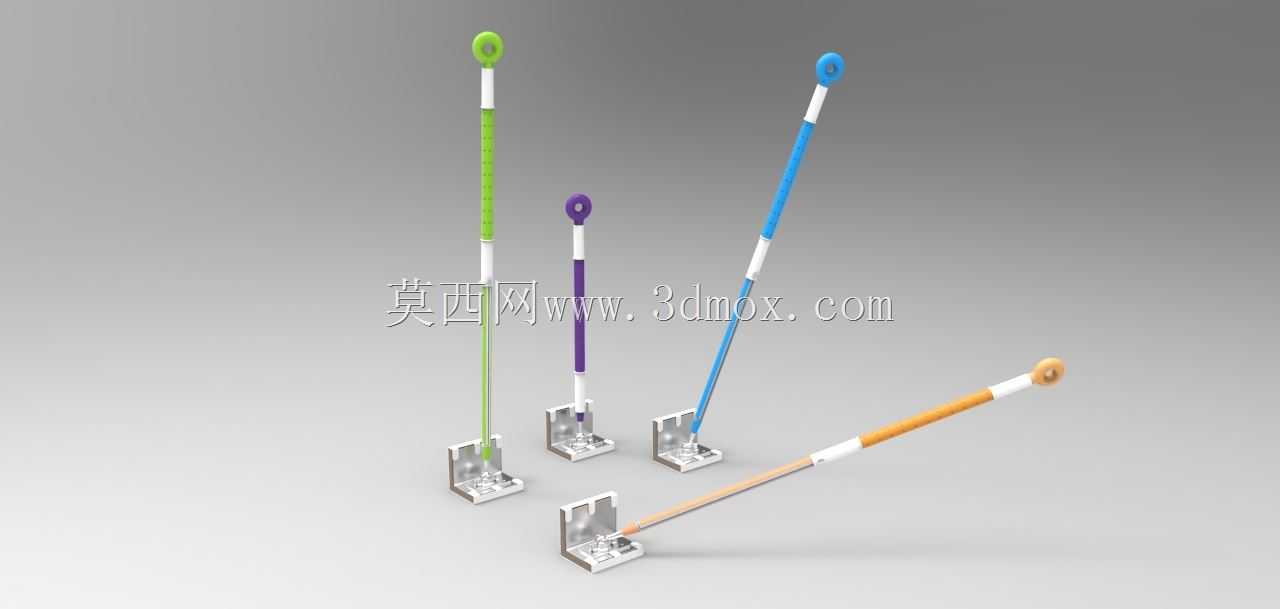

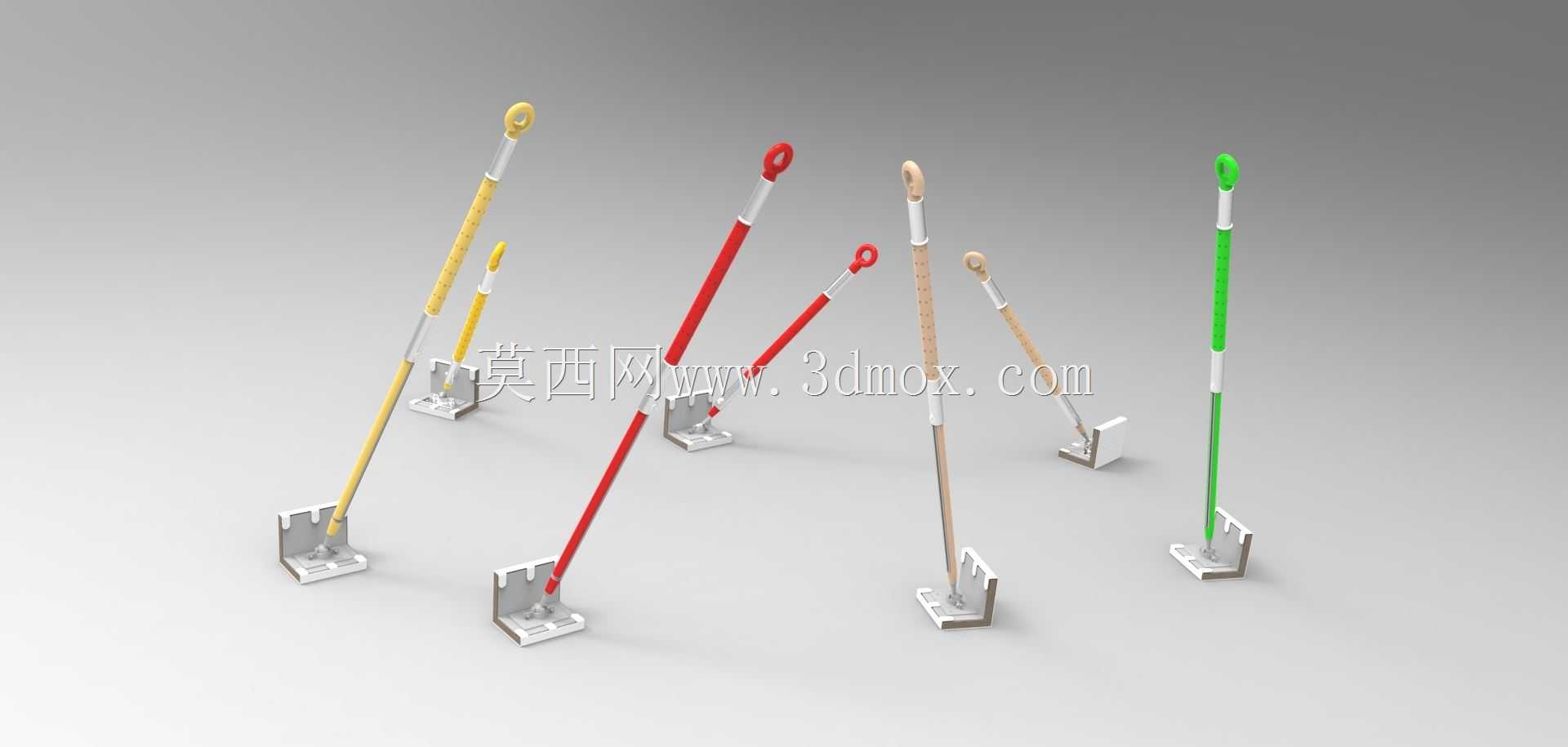

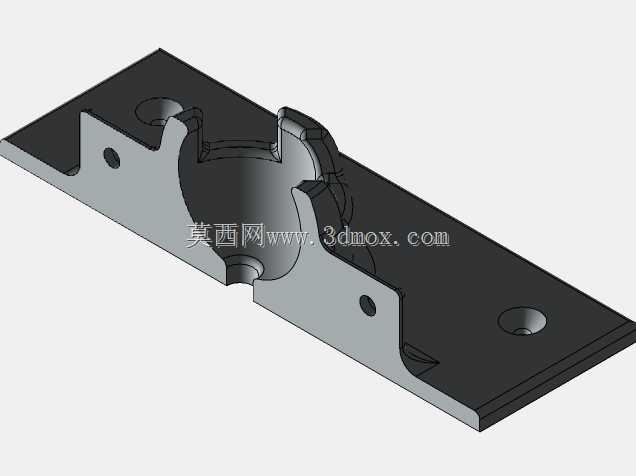

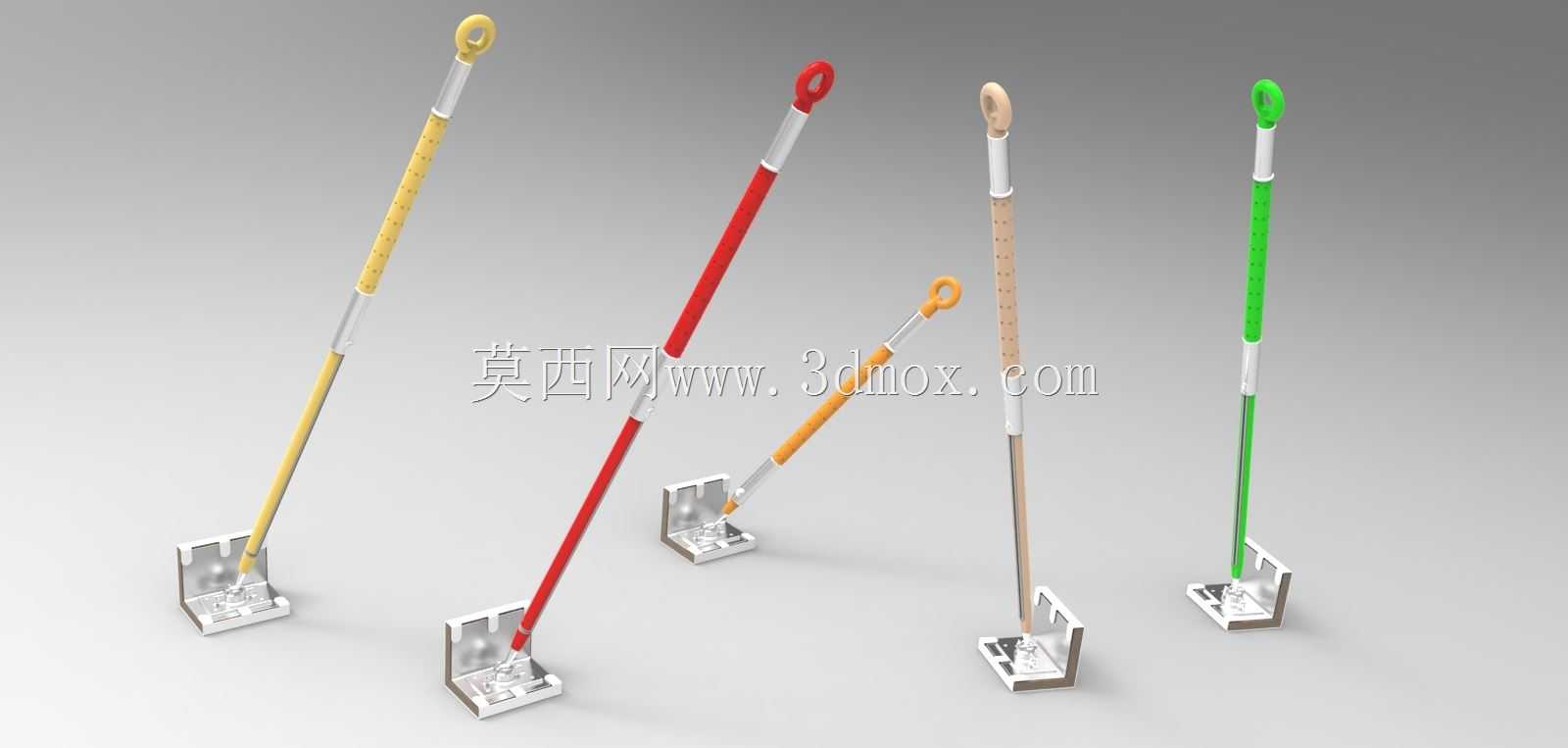

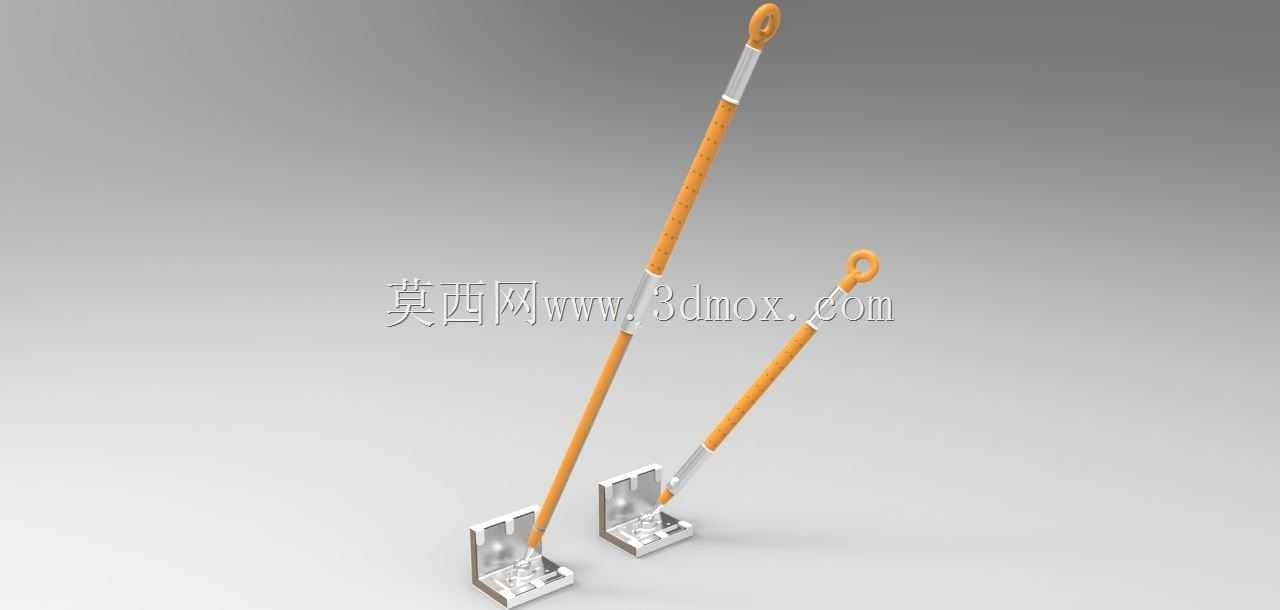

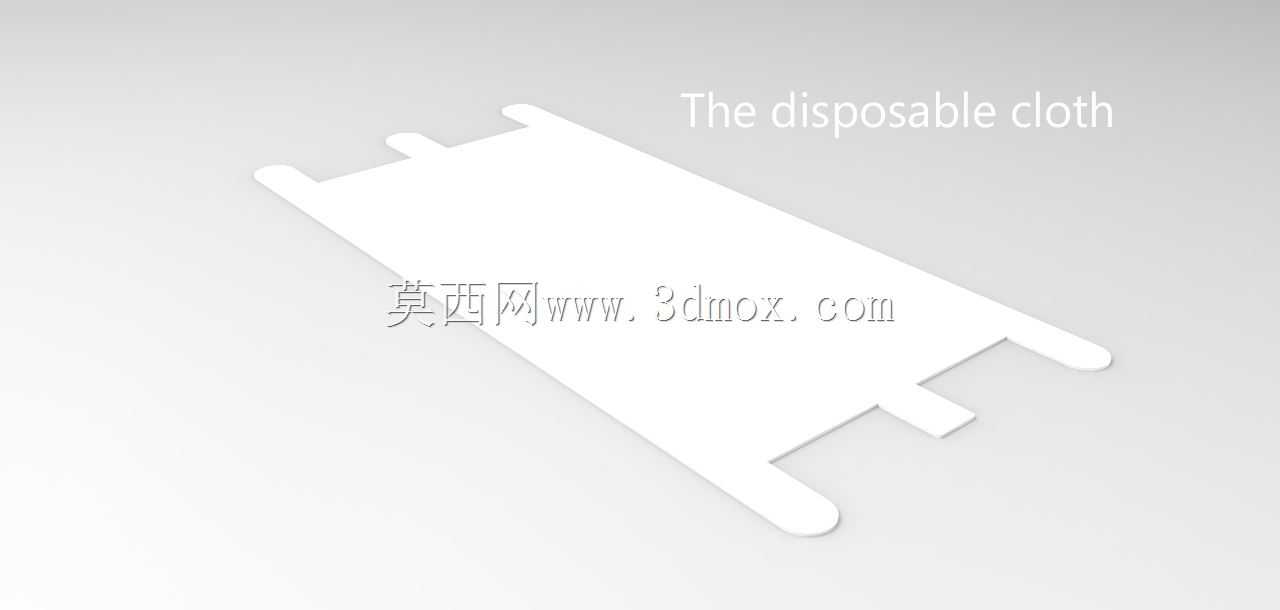

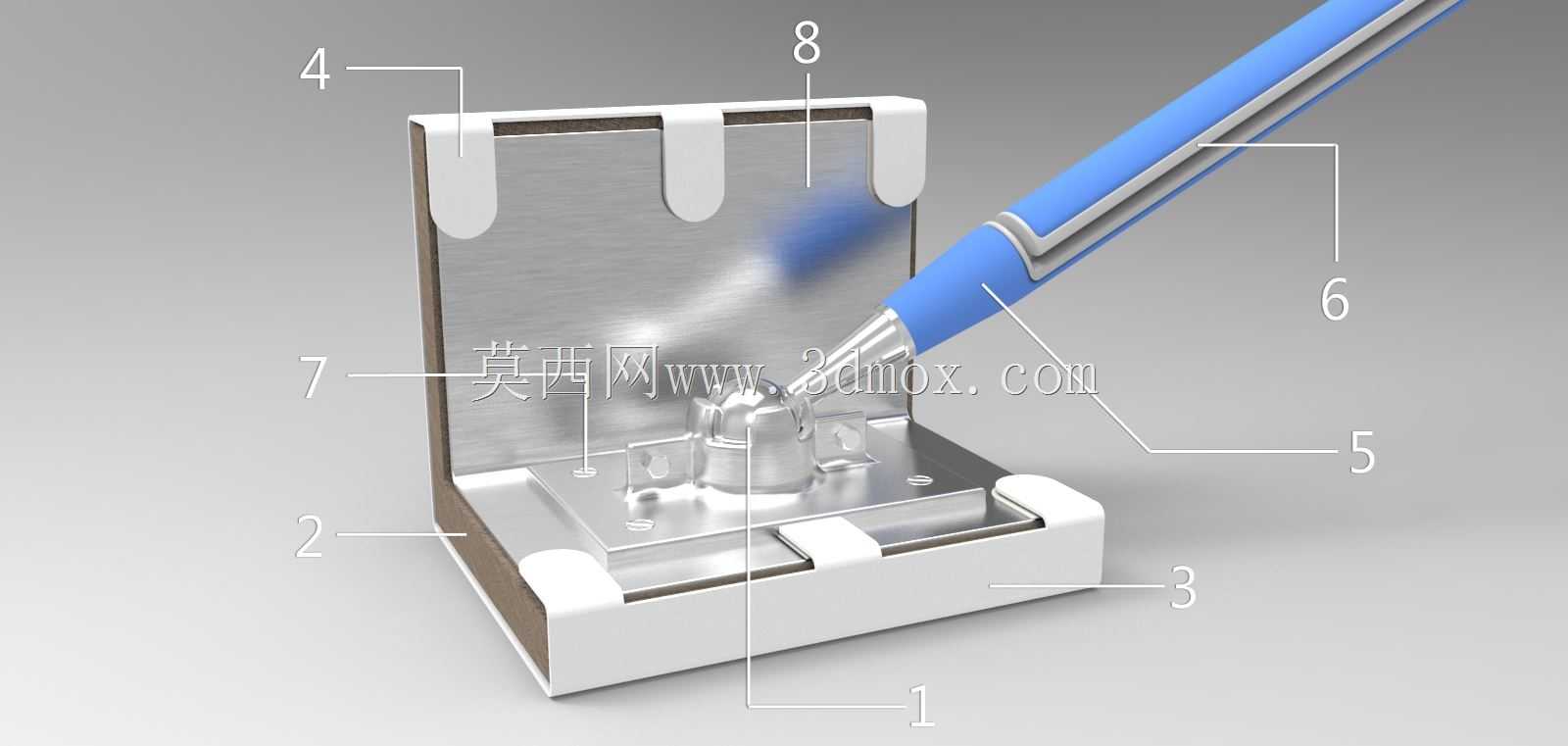

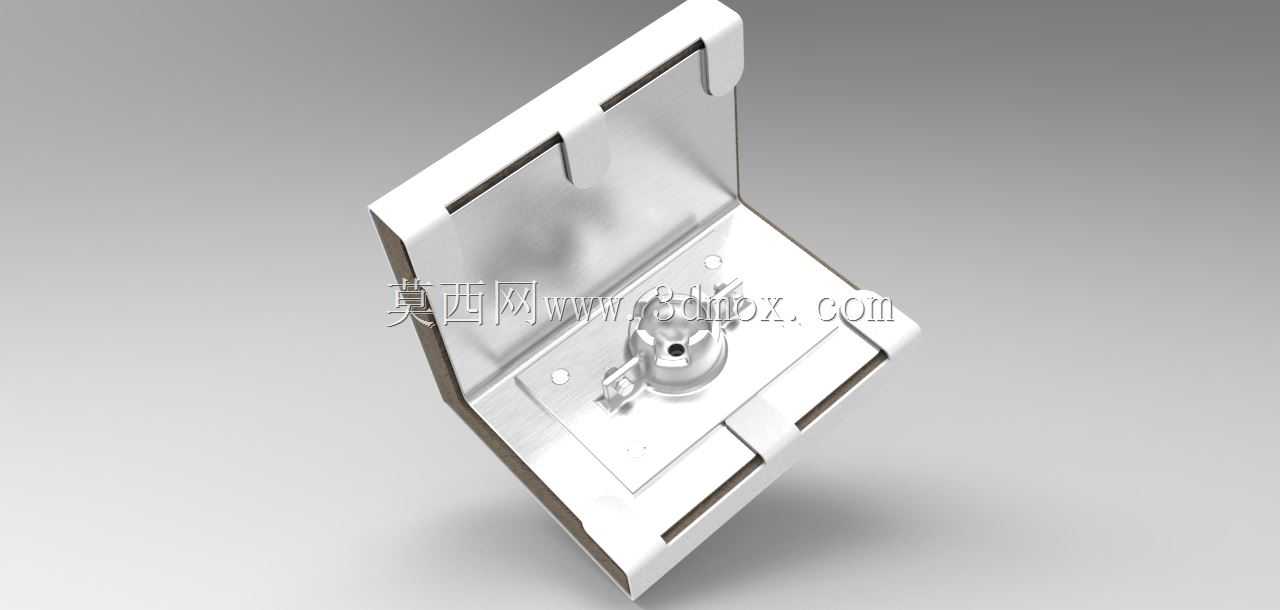

考虑到拖把主要是用来清洁厕所周围地板的侧面，我选择了一个非常不传统的L形设计。一个相当硬的垫-适当地由相对硬的泡沫或洗涤器材料制成，可以与清洁头一起使用。这个垫子是永久的。在这个垫子上，你用一次性布。我曾考虑过适合这种一次性布的连接和移除的机制，但我认为这些机制中的任何一个都不如使用维可牢胶带连接那么可靠和便宜。尼龙搭扣带将一次性布牢固地贴在清洁头上有六个点。因此，一次性布可防止其上方的垫子损坏（硬垫子是永久性的）。拖把头通过一个球窝式接头连接在把手上，这样可以有很大的自由度，适合在狭小的空间内清洁。拖把可以伸缩到其全长的一半左右。为了减少拖把的长度，把手的顶部旋转大约180度并向下推。为了将其锁定到位，上把手再次扭转180度。在缩回或伸长过程中，上手柄在下手柄的橡胶衬里上滑动，以允许平稳移动，但同时提供良好的抓地力，以便在清洁过程中不会滑出其位置。下面是一个详细的解释。这些数字对应于上面一个渲染图所示的部分。球轴承接头：这个球轴承连接把手的下部和拖把头。它允许很大程度的自由，允许拖把通过狭小的空间。球轴承的自由角在横切的四个槽处最大。如果想要成为更优质的产品，整个接头可以由塑料甚至不锈钢制成。这个垫子是永久的。它可以用强力粘合剂粘在不锈钢L形钢板上或任何其他合适的方法。这个垫子最好用硬泡沫或洗涤器材料制成。一次性布：一次性布可以用尼龙搭扣粘在垫子上或从垫子上取下。机械装置可用于连接和拆除一次性布，但我觉得使用维可牢胶带将是最好的。尼龙搭扣带附件：这六个地方可以使用尼龙搭扣带。胶带不可见，因为它在一次性布下面。把手的下部。橡胶衬里：正是在这个衬里上，缩回销移动。然后将上把手旋转大约180度以锁定到位。右边显示的是手柄上下部分和橡胶衬里之间的接头的分解图，橡胶衬里上有滑动的销。用于连接轴承和下方金属板的螺钉。垫板，垫板用强力粘合剂粘在上面或用任何其他合适的方法永久固定。同样，这是由塑料，不锈钢或任何其他合适的材料。拖把不缩回时尺寸略大于3英尺，缩回时尺寸减小约1英尺。有关更多详细信息和插图，请参阅随模型上载的文件中包含的PDF“How it works”。P.S在上载时，SolidWorks CAD文件混合在两个文件夹中，请注意将它们放在同一文件夹中，以便在下载后打开它们。：）
