家用清洁拧水拖把锁紧操作机构设计

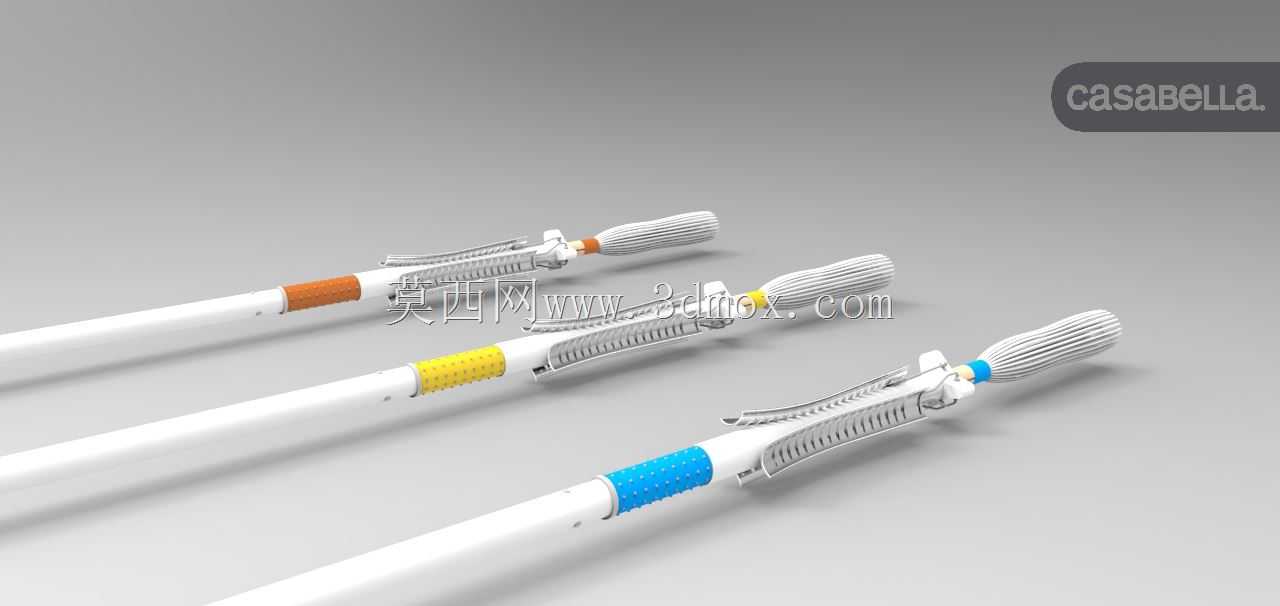

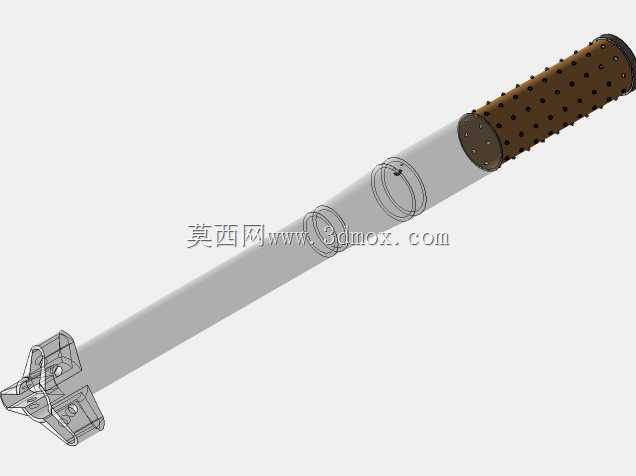

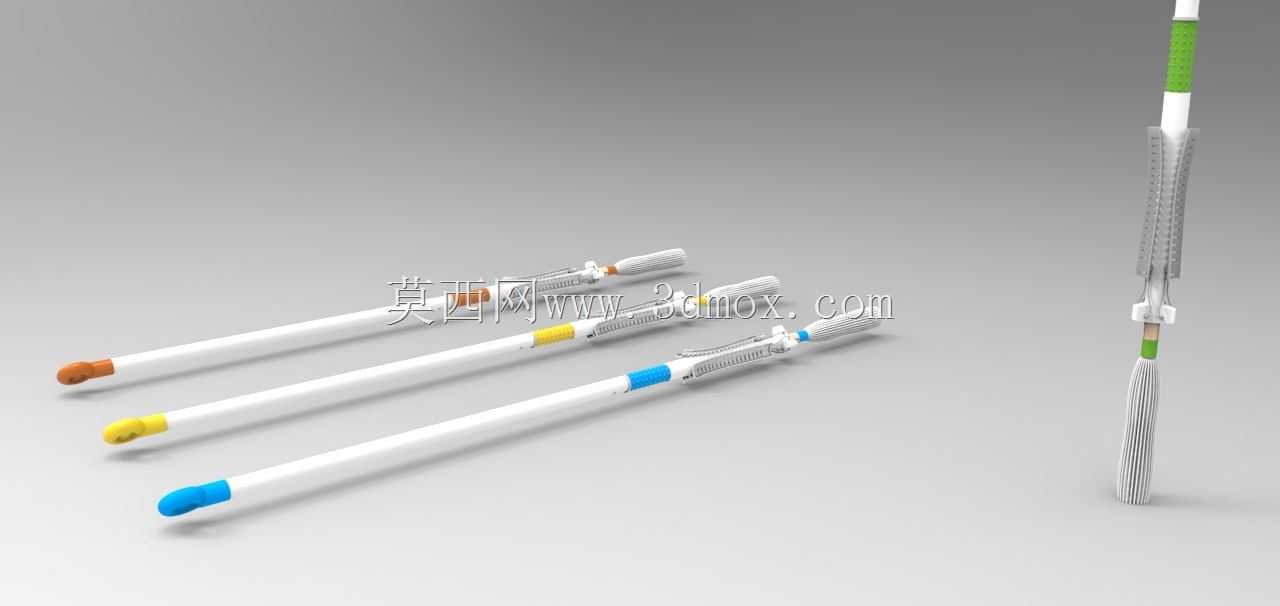

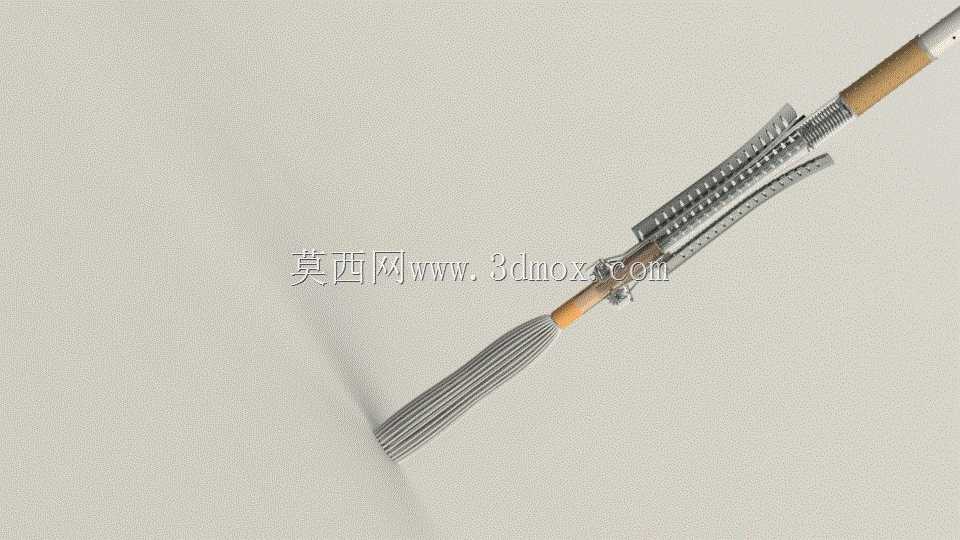

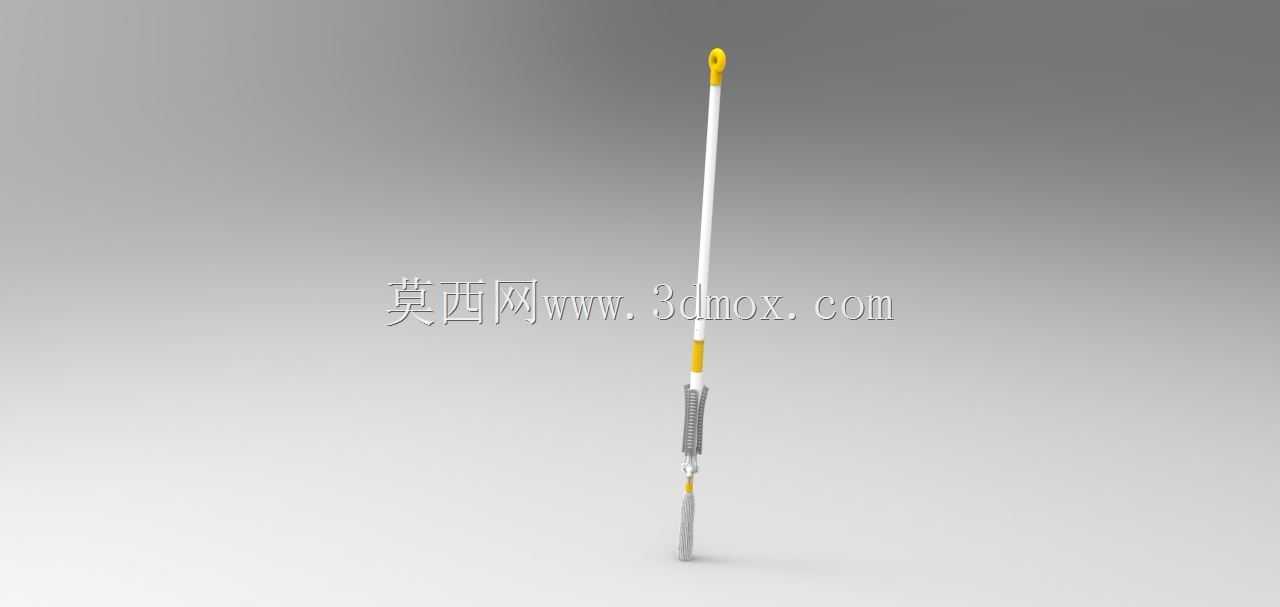

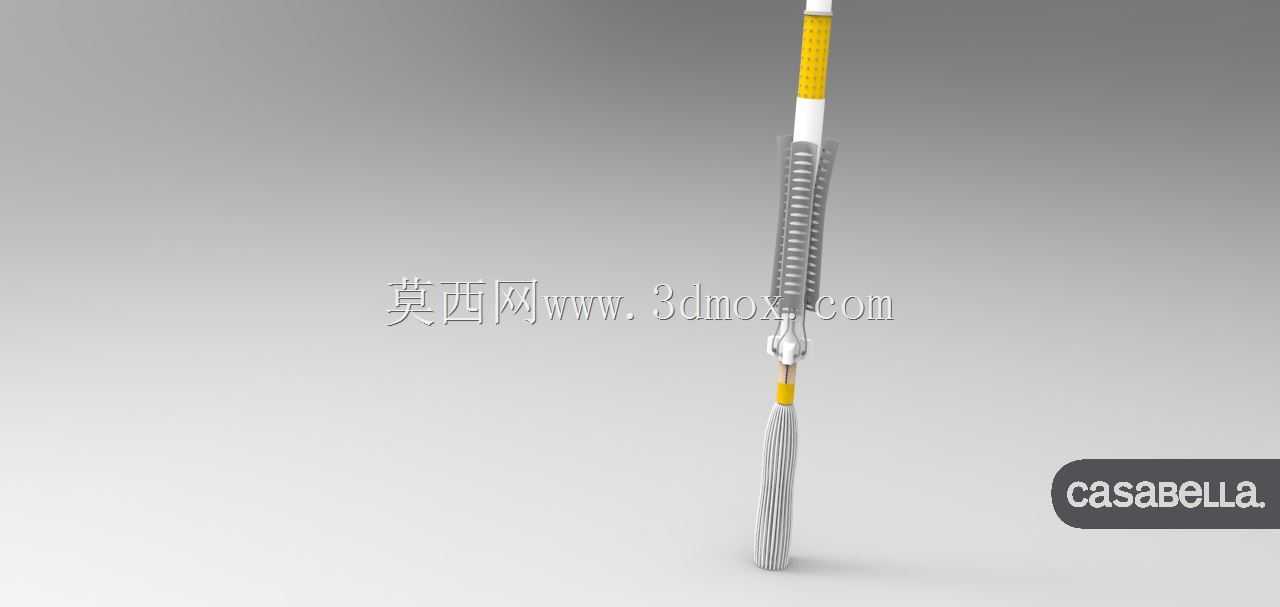

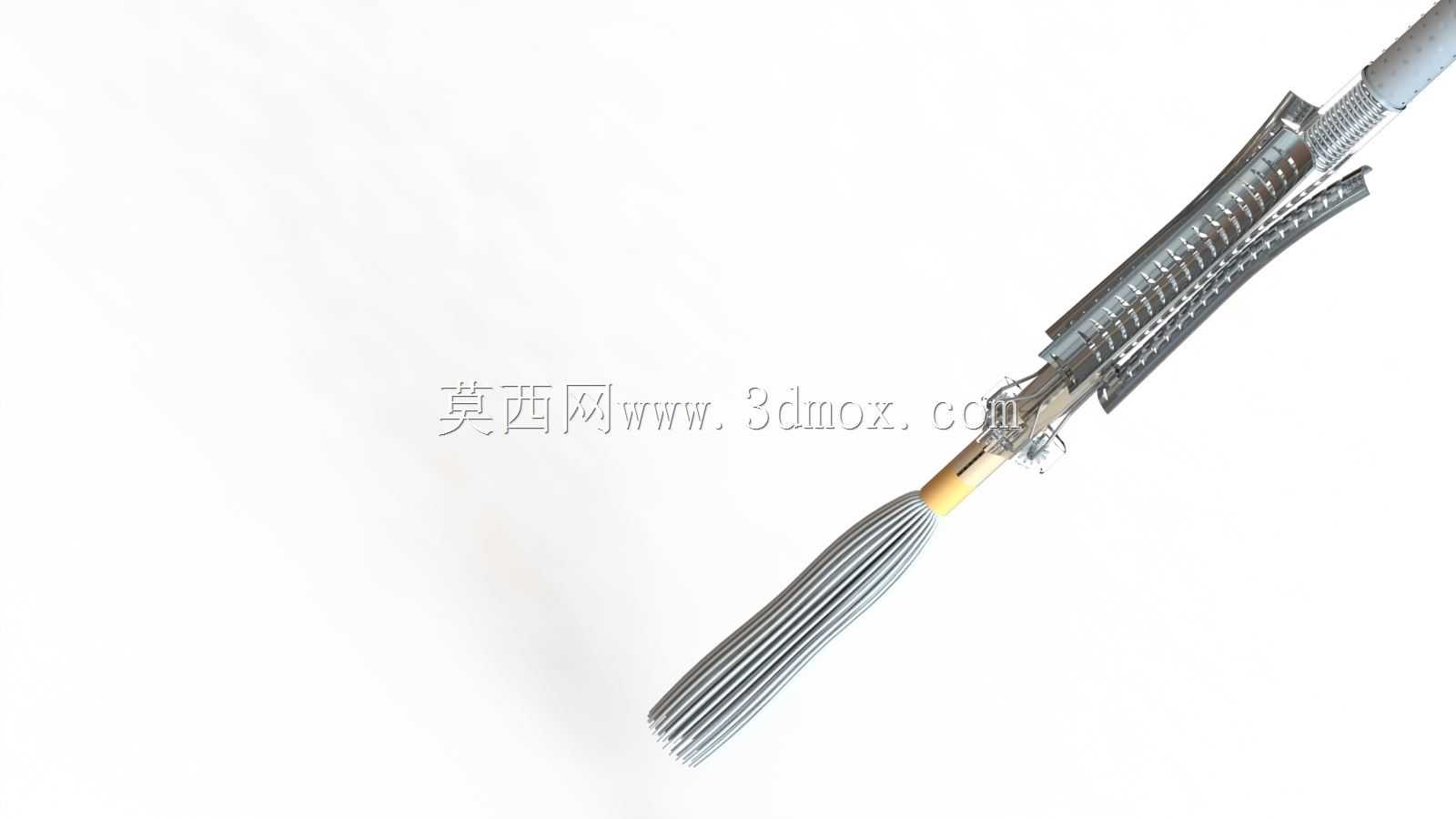

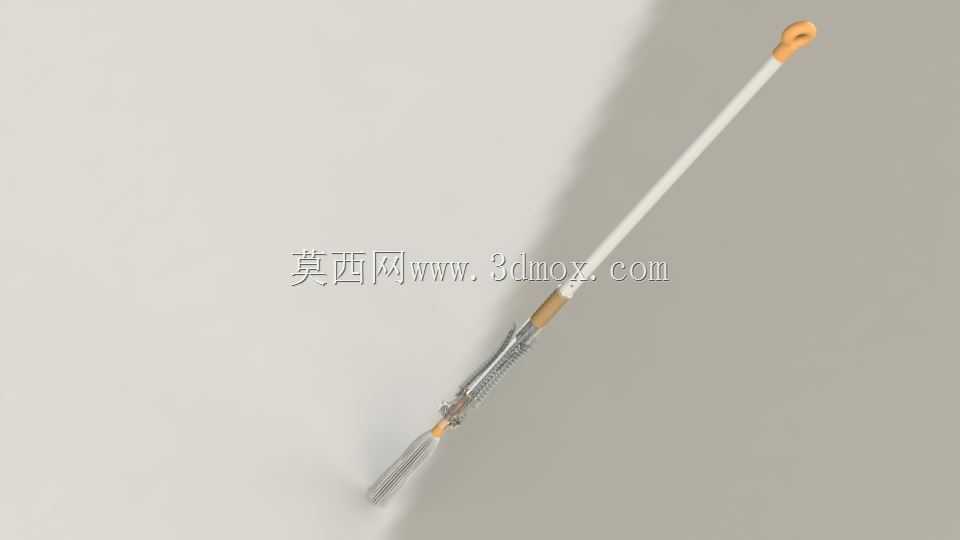

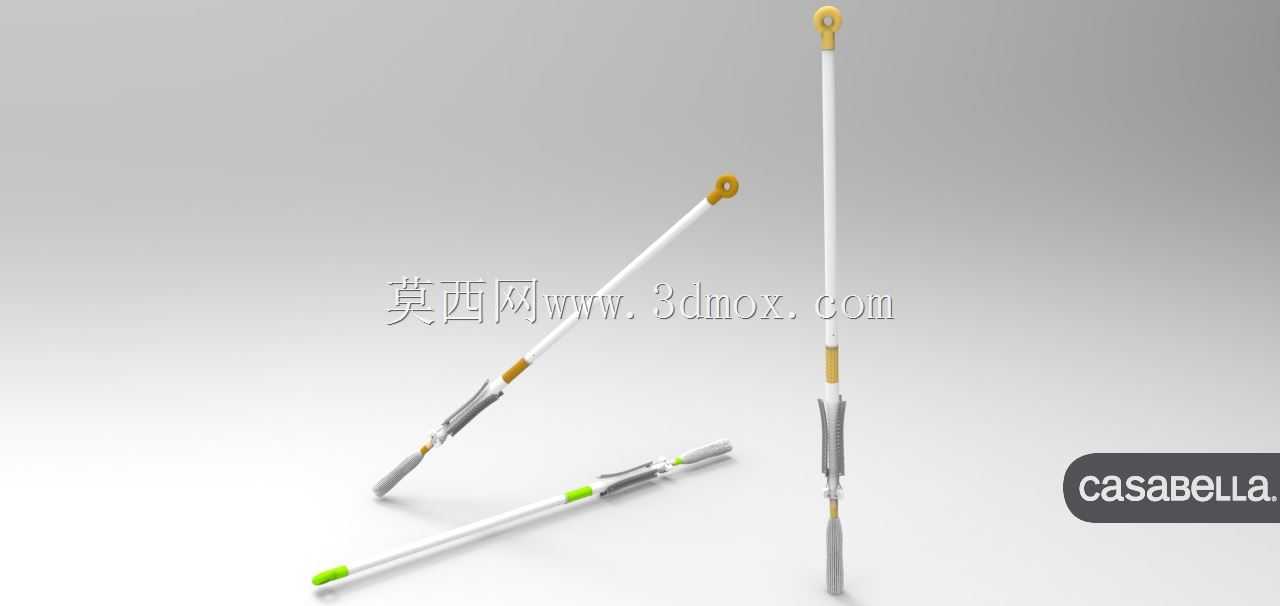

该款拧水拖把锁紧操作机构，主要面向家用日常清洁、商用物业保洁等高频地面清洁场景，解决传统拖把拧水费力、手部沾污、挤水不彻底的使用痛点，适配平板拖、纤维绳拖等多种拖头类型，可广泛用于家庭居室、写字楼走廊、商超公共区域等不同硬质地面的清洁作业场景。机构整体集成在拖把杆内部，不额外占用外部安装空间，整体杆径控制在常规拖把通用的25-30mm区间内，长度方向的操作行程设置在80-100mm，符合成年人手部前推施力的舒适操作范围，无需改变现有拖把杆的通用安装接口，可直接适配市面上多数通用拖杆的连接尺寸，替换原有普通拖把杆即可实现免手拧功能。从功能特性来看，该机构采用齿条齿轮啮合传动作为核心传动路径，用户向前推动把手时，把手带动齿条做直线位移，齿条驱动啮合的齿轮转动，进而带动锁紧拧干压板向拖绳方向收拢施压，均匀挤压拖绳内部吸附的污水，挤水压力可通过手推的施力大小灵活控制，相比传统脚踩、手拧的挤水方式，施力更省力，挤水均匀度更高，能有效避免拖绳因局部受力过大出现的纤维断裂、脱线问题。机构内部设置有复位内弹簧，当用户松开向前推压的把手后，弹簧会带动拧板自动回弹至初始位置，无需用户手动回拉操作，减少操作步骤，提升清洁作业的连贯性。在设计思路上，该机构将所有传动部件完全内置在拖把杆的中空腔体内部，外部仅保留操作推把，避免清洁过程中污水、毛发、杂物进入传动结构造成卡滞，提升机构在潮湿多污的清洁场景下的使用寿命；弹簧部件在结构渲染中做了透明封罩处理，既可以直观展示内部复位结构的工作原理，也能在实际量产时通过密封罩隔绝污水侵蚀，避免弹簧长期接触污水出现锈蚀失效的问题。整个操作机构的外部接触面做了圆弧过渡处理，推把位置设置有防滑纹理，操作时握持不易打滑，即使手部沾水也能稳定施力；机构的安装边界完全匹配常规拖把的上下杆连接位置，下端与拖头连接部位采用通用螺纹接口，无需额外开模定制连接配件，量产装配时可直接沿用现有拖把的装配流水线，降低生产改造成本。
