扫帚手柄注塑成型模具结构设计

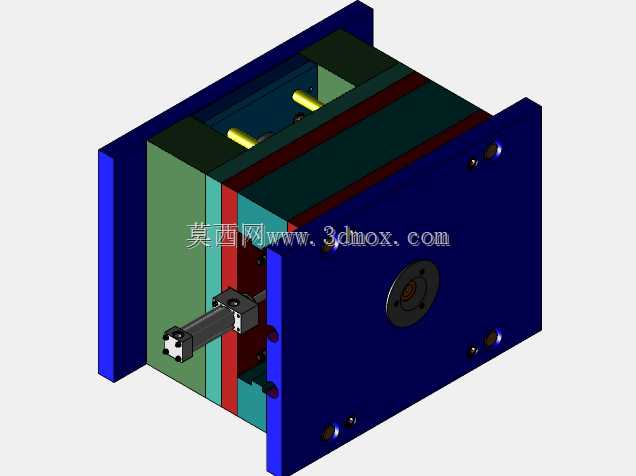

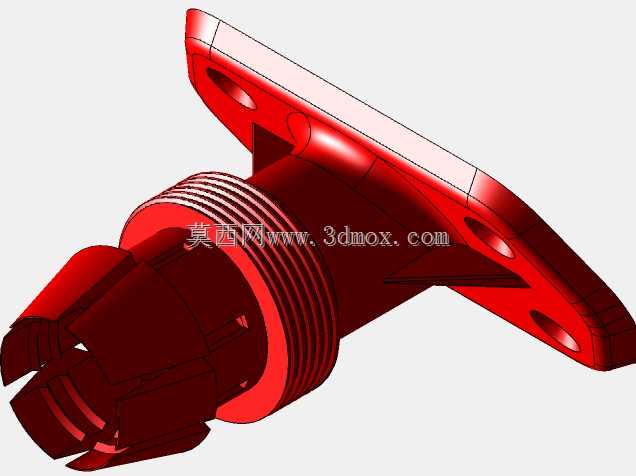

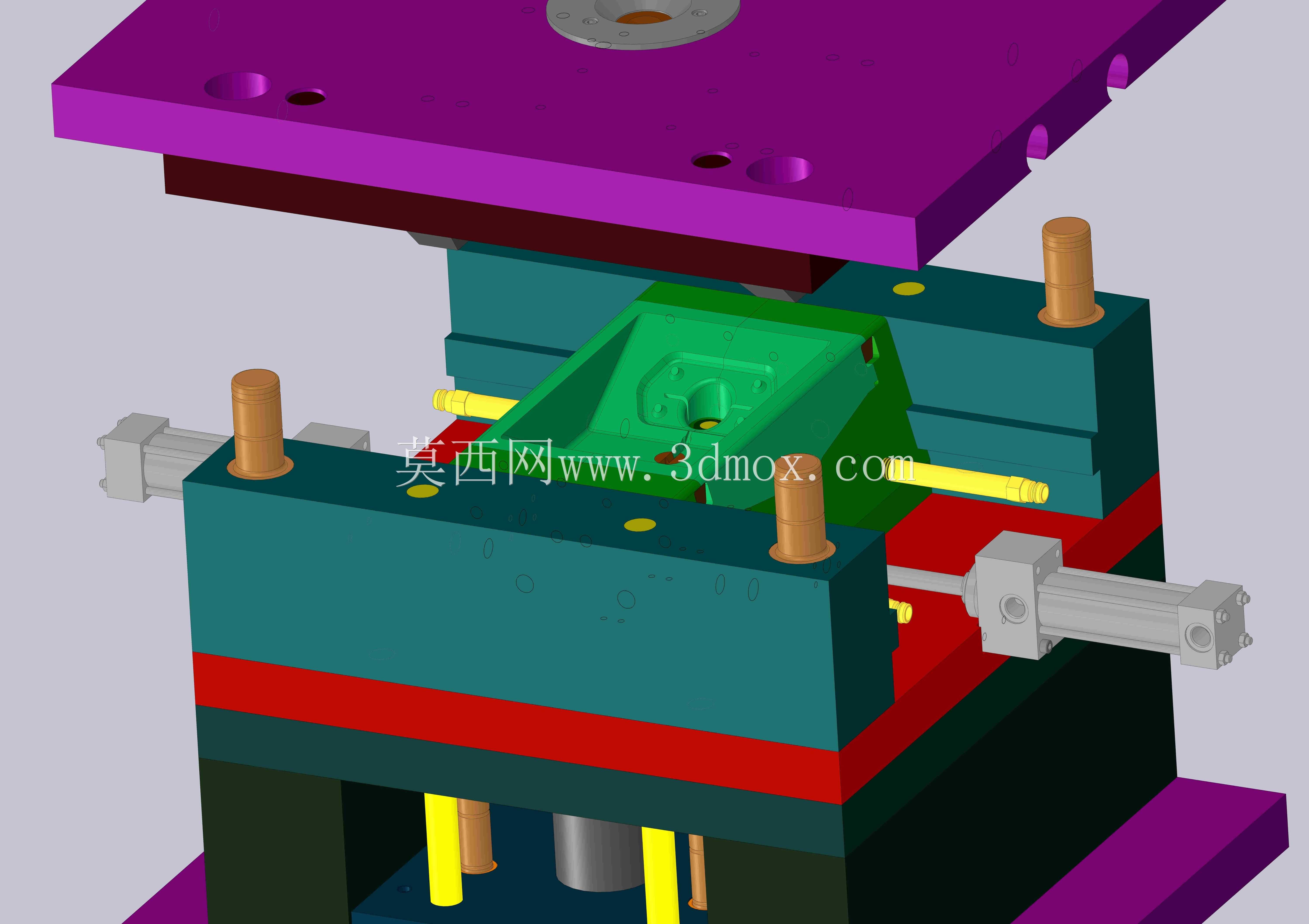

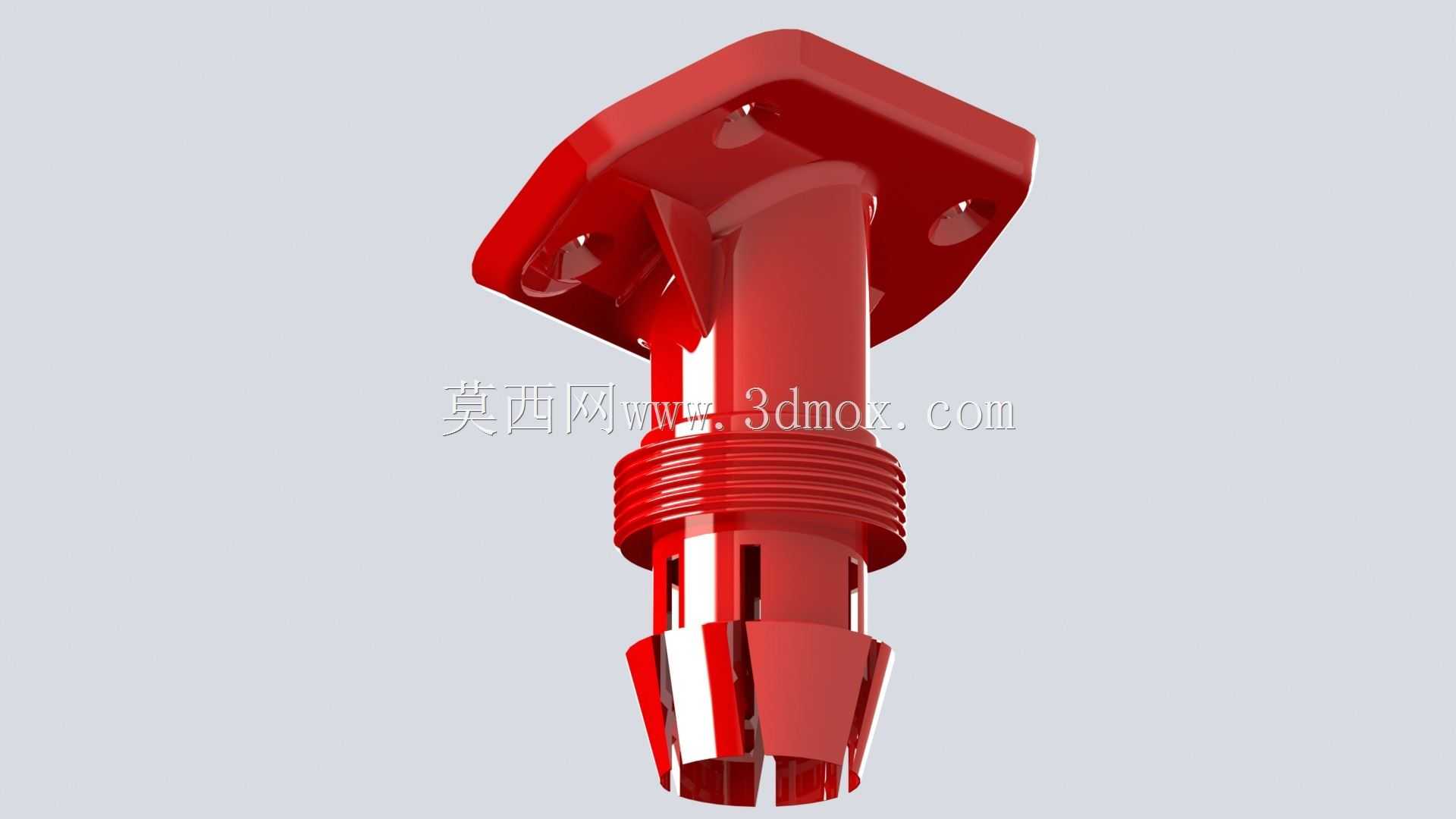

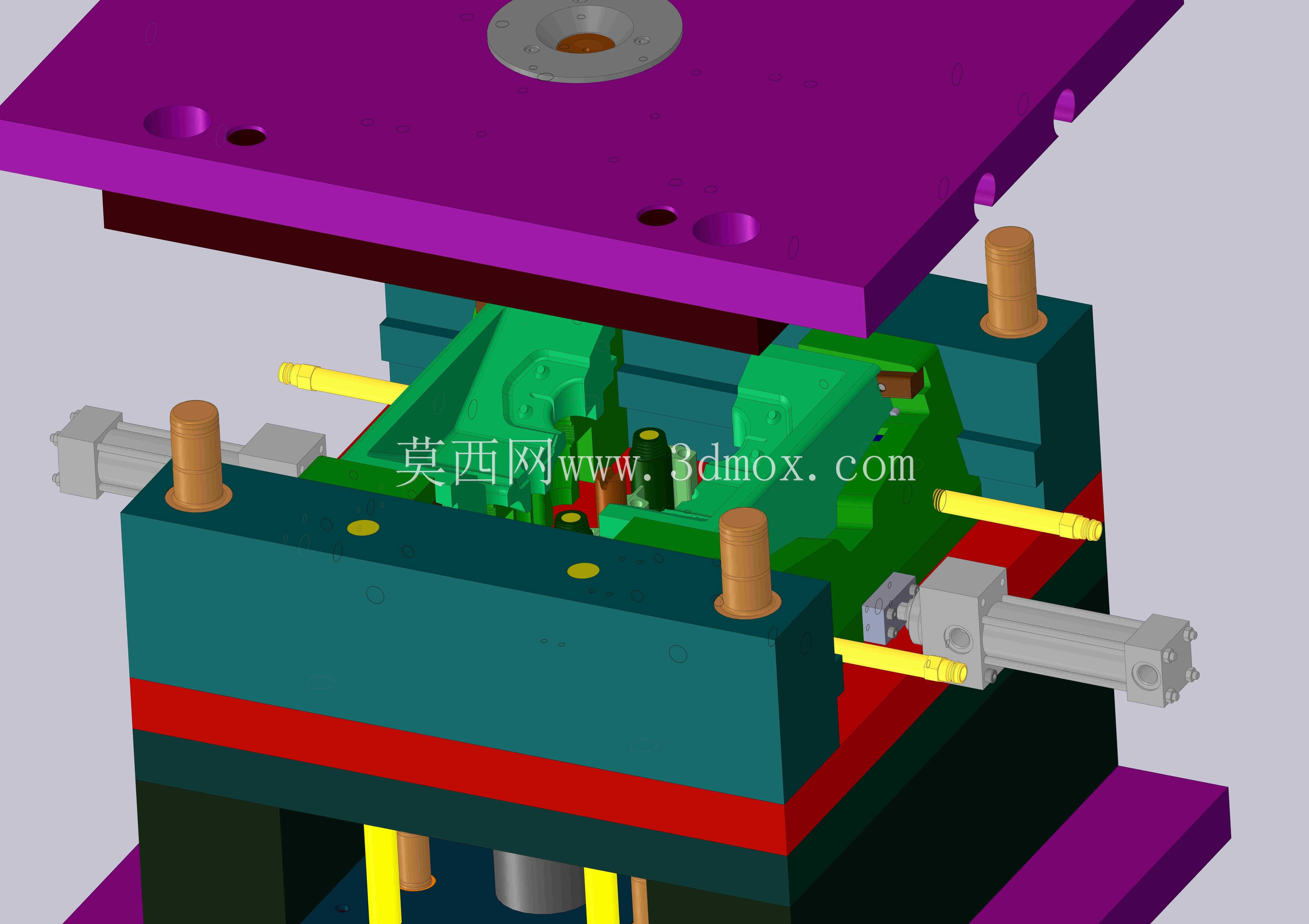

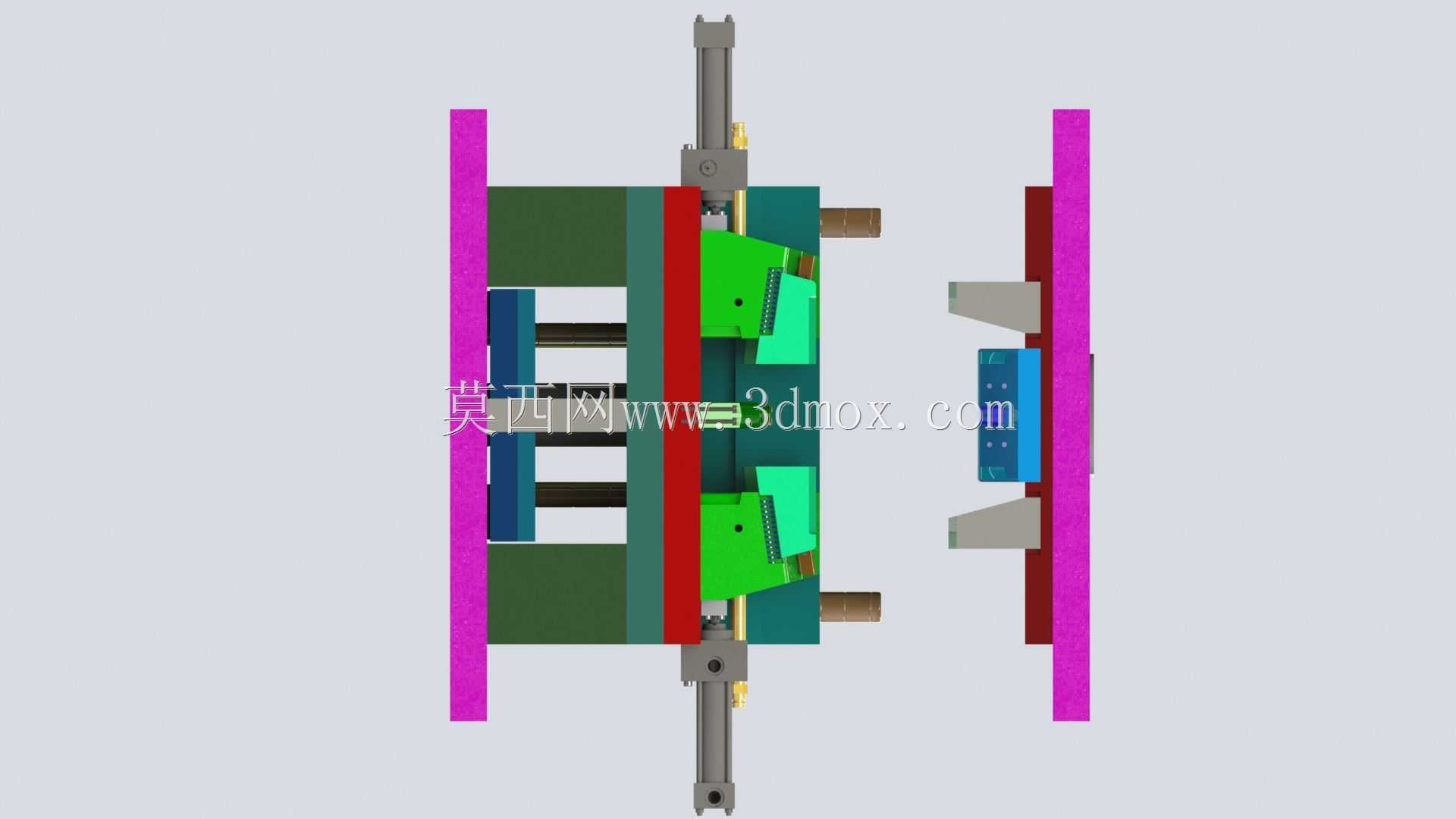

这套模具主要应用于日用清洁用品制造领域，专门用于批量生产扫帚的连接手柄部件，这类部件是连接扫帚刷体与握持把手的核心结构件，日常使用中需要承受一定的弯折力与反复拆装的磨损，因此对成型精度、结构强度与外观一致性都有明确要求。在实际生产场景中，这类模具适配常规卧式注塑机安装，上下模的安装孔位、定位圈尺寸都符合通用注塑机的装夹标准，无需额外定制转接工装即可快速上机调试，适配多数中小型注塑生产车间的设备配置，能够满足日用塑料制品批量生产的节拍需求。从产品功能特性来看，成型的扫帚柄为带侧向卡扣与安装槽的异形结构，主体为中空类筒状结构，侧面带有用于卡接刷体的凸起卡扣与定位凹槽，这类结构无法通过常规的直顶开模方式直接脱出，因此模具在结构设计上采用了多组滑块组合抽芯的方案。设计思路上，开模过程首先完成定模与动模的分型分离，随后侧向布置的液压缸带动主滑块向后退开，主滑块内部嵌套的副滑块在弹簧的驱动下，会先以固定角度完成内侧卡扣的内抽芯动作，避免侧向抽芯过程中硬拉划伤产品表面的卡扣结构，当所有侧向抽芯结构完全退回到安全位置后，动模侧的顶针板带动顶针将成型好的扫帚柄从动模型芯上平稳顶出，完成一次成型周期后，合模过程中各滑块会在复位杆与楔紧块的作用下精准回位，保证下一次注塑的尺寸精度。在安装边界上，模具整体长宽尺寸适配200吨级以内的注塑机容模空间，侧向液压缸的外接油路接口统一布置在模具非操作侧，不会干扰生产过程中的取件操作，模具的冷却水路采用环形布置，围绕成型型腔均匀分布，能够保证PP、ABS等常用日用塑料的冷却均匀性，减少产品变形风险，整套模具的导向结构采用导柱导套配合精定位块，合模精度可控制在0.02mm以内，能够保证长期批量生产过程中产品的飞边控制在合格范围内，适配日用塑料制品的量产质量要求。
