多规格BSP螺纹铜制管路接头系列模型

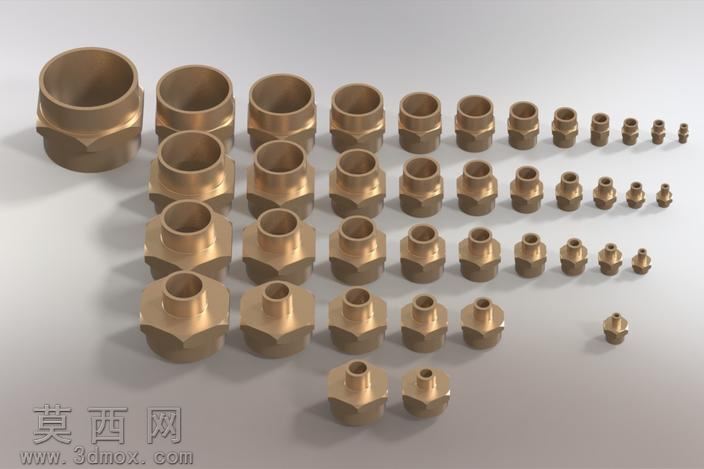

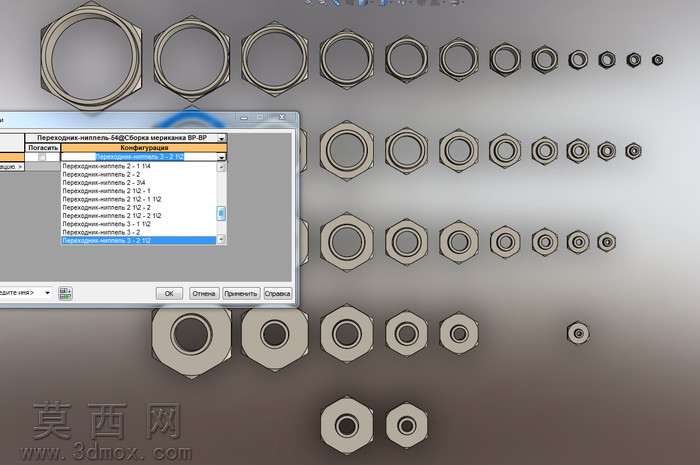

本系列模型为针对管路连接场景设计的全规格BSP英制管螺纹铜制接头，建模阶段采用SolidWorks软件完成全参数化构建，首先梳理从1/8英寸到4英寸的全尺寸梯度规格，涵盖等径直通双接头、异径变径接头两大核心品类，建模时严格遵循BSP螺纹的标准牙型参数，对六角拧动部位、螺纹衔接段、端口承插结构分别进行独立特征绘制，确保每一处尺寸都匹配实际工业生产的公差要求。材质渲染阶段，针对黄铜材质的金属特性，调整材质球的漫反射、粗糙度与金属度参数，还原铜材经过轻度抛光后的暖金色金属质感，同时保留六角加工面的细微铣削纹理，避免渲染效果过于塑料化，场景搭建时采用渐变灰色背景配合柔和的顶光与侧补光，既清晰呈现每一款接头的外形轮廓，也通过柔和阴影突出不同规格接头的尺寸差异，让浏览者可以直观对比从最小1/8规格到最大4规格的体积变化。结构设计上，每一款接头都做了等壁厚的结构优化，螺纹段长度符合管路连接的旋合深度要求，六角部位的对边尺寸匹配标准扳手的夹持规格，变径接头的过渡段采用圆弧顺滑过渡，避免管路流体经过时产生紊流，同时减少应力集中点提升接头的承压能力。设计思路围绕工业管路安装的实际需求出发，覆盖水暖安装、气动管路、低压液压管路等多场景的常用连接规格，建模时对每一个规格的模型都做了独立的特征树管理，支持使用者根据实际需求快速修改尺寸参数，调整螺纹规格或者接头长度，所有模型的装配基准都设置在接头的中心轴线上，方便在管路装配体中快速对齐配合，无需额外调整基准位置，同时模型做了合理的倒角处理，还原实际产品的加工工艺特征，避免出现尖锐直角这类不符合实际生产的结构，渲染阶段特意将所有规格按尺寸梯度整齐排布，直观呈现全系列的规格覆盖范围，方便使用者快速定位所需的接头型号。
