可实现非同轴传动的双轴万向接头结构

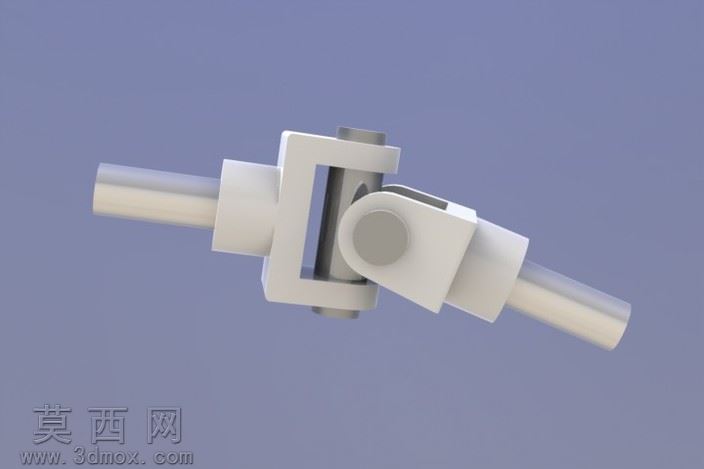

本万向接头三维模型采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械传动件的实际尺寸比例与装配逻辑，从单个零件的草图绘制开始，依次完成叉形接头、十字销轴、连接轴段等独立零件的特征建模，通过拉伸、旋转、倒角、圆角等基础特征命令构建零件主体结构，针对十字轴与叉形接头的配合面做了精准的公差预留设计，确保虚拟装配时各部件可实现符合实际工况的相对转动，无干涉错位问题。模型渲染阶段采用哑光金属材质模拟实际合金钢构件的表面质感，搭配浅灰蓝色纯色背景突出接头主体结构，通过三点布光方案弱化零件表面的生硬阴影，清晰展现十字铰接部位的嵌套配合关系，让观看者可以直观理解万向接头的铰接传动原理。结构设计上，该万向接头为双轴输入输出结构，两端的连接轴段分别与对应侧的叉形架做一体化设计，中间通过十字形销轴实现两个叉形架的铰接连接，可在两轴轴线不重合、存在一定夹角的工况下实现连续回转运动，传递扭矩的同时补偿两轴之间的角度偏移，适配安装位置存在偏差的传动场景。设计思路围绕非同轴传动的实际需求展开，摒弃了多余的装饰性结构，所有特征均服务于传动功能的实现，铰接部位的间隙设置参考了实际五金配件的装配公差，既保证转动的灵活性，又避免间隙过大导致传动过程中出现明显的回程误差，模型完整还原了万向接头的核心传动结构，可用于机械原理演示、传动方案选型参考、相关设备的装配模拟等场景，能够直观展现万向接头如何在轴线偏移的状态下，将一端轴的转动平稳传递到另一端轴上，实现变角度动力传递的核心功能。
