标准锁定角边夹五金紧固结构三维设计

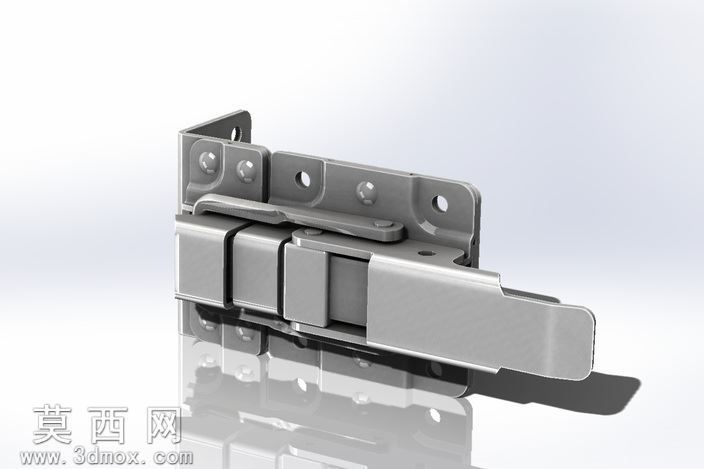

本款边夹三维模型采用SolidWorks进行全参数化建模，建模过程严格遵循五金冲压件与机加工件的实际生产工艺逻辑，完整还原了标准锁定角边夹的全部结构细节。建模初始阶段先绘制安装底座的草图，底座上的安装孔位严格按照通用安装间距标准设置，孔位边缘添加了符合冲压工艺的圆角特征，避免应力集中问题，底座的折弯角度经过精确计算，保证安装后与被固定面的贴合度。随后构建夹体的活动锁止结构，锁舌部分采用拉伸与切除特征组合完成，锁舌的滑动轨道与底座上的限位结构做了精准的配合间隙设置，模拟实际使用中的顺畅滑动效果，不会出现卡滞问题。锁扣的搭扣结构通过多步折弯特征实现，搭扣的弧度经过反复调整，保证扣合时的预紧力符合五金锁具的通用标准，扣合后能够提供足够的锁紧力，防止受外力冲击时意外脱开。所有金属部件的材质均设置为冷轧不锈钢材质，渲染阶段调整了金属材质的粗糙度与反射参数，还原了不锈钢拉丝表面的真实质感，添加了柔和的环境光与定向光源，突出部件的结构轮廓与金属光泽，同时在模型底部添加了反射地面，增强渲染效果的真实感。结构设计上充分考虑了边角固定的使用场景，夹体的夹持面做了防滑纹理处理，增大与被夹持物件的摩擦力，固定后不会出现滑移问题，整体结构紧凑，安装便捷，适用于箱体、设备柜门、可拆卸框架等场景的边角快速锁定，模型的所有特征均保留参数化设计，可根据实际使用需求调整安装孔距、夹持厚度、锁扣长度等参数，适配不同的安装工况，建模过程中对所有活动部件添加了简单的配合约束，可直观演示锁扣开合的完整动作过程，清晰展示内部的锁止逻辑，方便后续的工程出图与生产加工参考。
