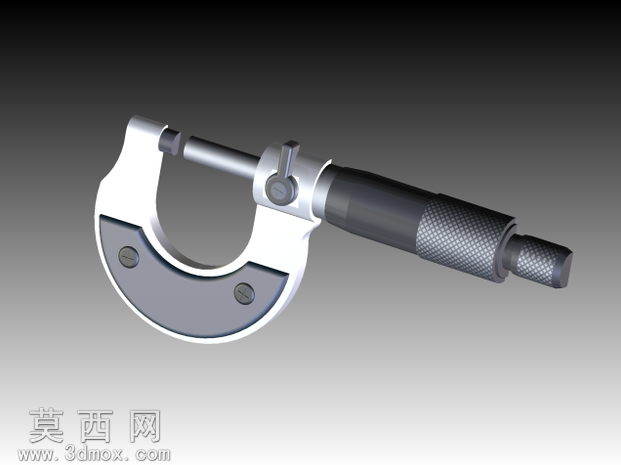

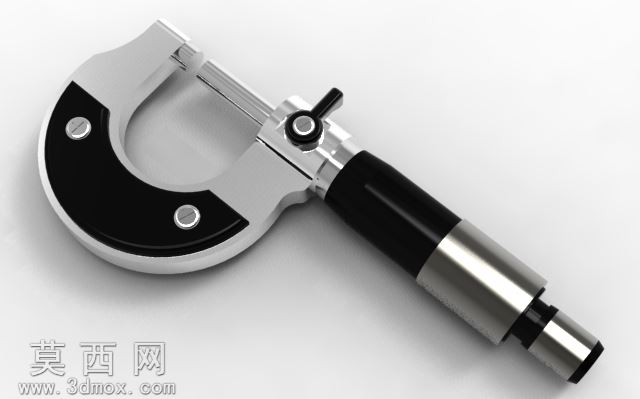

外径千分尺精密测量工具三维结构模型

本作品为外径千分尺的完整三维参数化模型，建模过程严格遵循机械测量工具的真实尺寸规范与装配逻辑，完整还原了机械式千分尺的全部核心结构。建模阶段首先依据千分尺的传动原理拆分功能模块，将整体结构划分为尺架、测砧、测微螺杆、锁紧装置、固定套管、微分筒、测力装置、隔热装置八个独立子部件，每个子部件均采用参数化草图驱动特征的方式构建，保证各配合部位的尺寸公差符合实际产品的装配要求。材质渲染阶段针对不同部件的实际加工材质做了区分处理：尺架部分采用铸钢喷塑的哑光灰材质，表面添加细微的磨砂颗粒质感还原真实铸件的表面肌理；测砧与测微螺杆的测量端面采用抛光硬质合金材质，添加高反射度的金属光泽与细微的边缘倒角，体现测量面的高精度加工特性；微分筒与固定套管表面采用哑光镀铬金属材质，表面蚀刻清晰的刻度线纹理，刻度的间距与分度值严格对应千分尺0.01毫米的测量精度标准；手握持的滚花部位采用凹凸网格纹理的防滑材质，还原真实产品的防滑握持设计；锁紧扳手部分采用发黑处理的钢材材质，与镀铬部件形成明确的材质区分。结构设计上完整还原了千分尺的螺旋传动测量原理，测微螺杆与螺纹轴套的配合间隙、微分筒与固定套管的同轴度、测力装置的棘轮棘爪结构都做了精细化建模，可直观展示千分尺通过螺旋副将角位移转换为直线位移实现精密测量的工作逻辑。整体模型装配关系完整，无多余冗余特征，各部件可实现虚拟拆装，能够清晰展现千分尺从外部壳体到内部传动结构的全部构造细节，可用于机械测量工具的结构教学、产品展示以及相关工装设计的参考素材。
