适配爱普生装配机器人的气动末端执行器

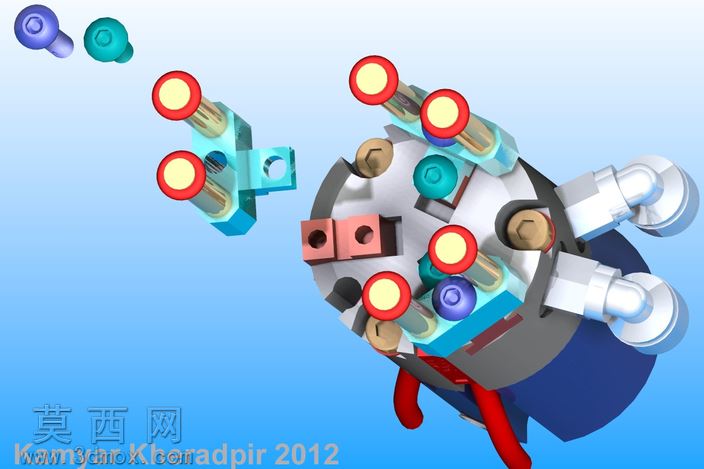

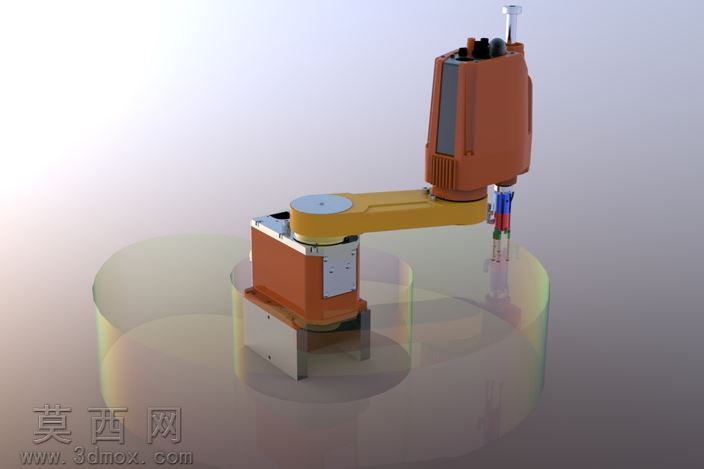

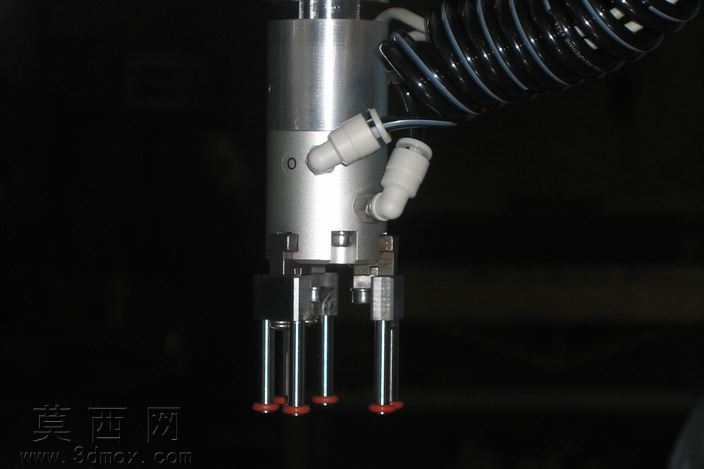

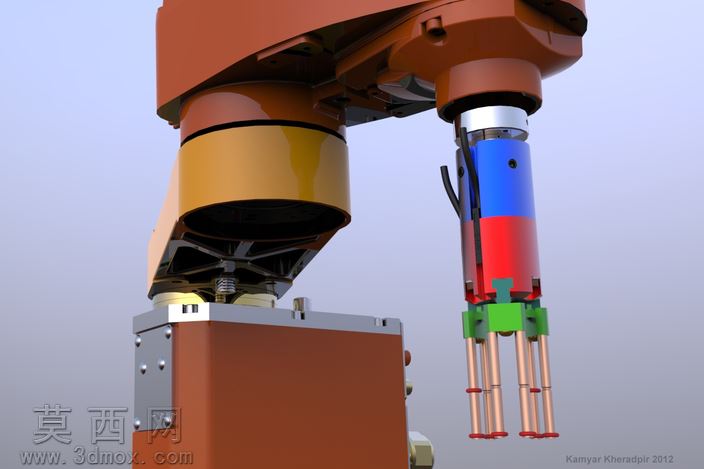

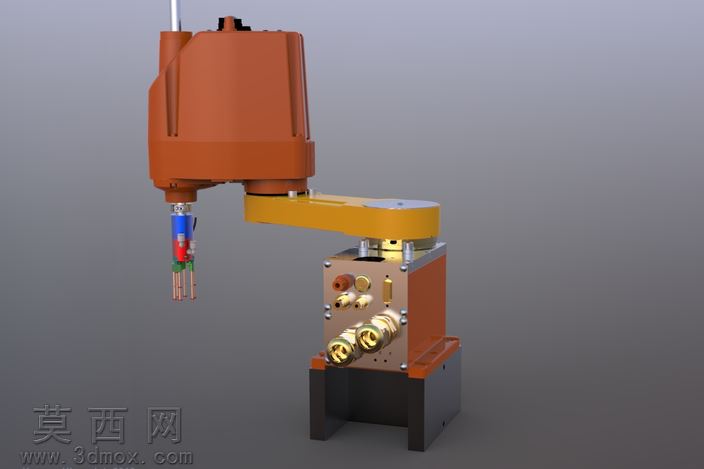

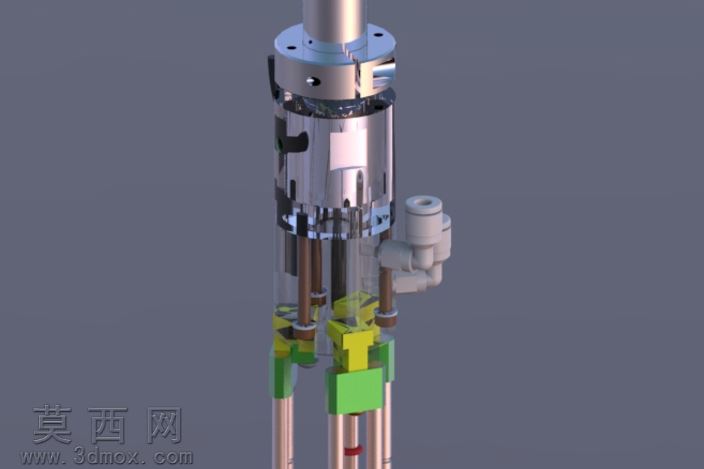

本作品为适配平面关节型装配机器人的气动末端执行器三维模型，建模过程严格参照工业气动执行元件的实际尺寸比例搭建，整体结构与爱普生G3 351S系列SCARA机器人的安装接口完全匹配，核心气动元件参考SMC系列同规格产品的结构参数完成复刻。模型采用分层建模逻辑，首先完成末端与机械臂法兰的连接基座设计，基座采用硬质阳极氧化铝材质的视觉表现，表面做哑光金属质感渲染，精准还原安装定位销孔、气路走线槽、固定螺纹孔的细节结构，保证与机械臂输出端的装配契合度。中部的气动主体模块分为三段式结构，上段为进气与调压段，做亮面蓝色阳极氧化质感处理，表面雕刻气路标识与压力标注位；中段为活塞驱动段，采用亮面红色烤漆金属材质，还原气动腔体的密封结构与活塞运动的行程空间；下段为夹爪安装座，采用高强度工程塑料的绿色哑光质感，均匀分布六组平行夹指的安装位。夹指部分采用铜质金属材质渲染，端部做防滑纹理与缓冲橡胶垫的细节设计，还原柔性抓取的结构特征。建模过程中对所有活动部件做了装配约束，可直观模拟气动驱动下夹指的开合动作，气路走线沿机械臂臂体的隐藏线槽布置，还原实际设备的布线规范。渲染阶段采用工业产品展示级的三点布光，主光从侧上方打亮主体结构，辅光补全暗部细节避免结构阴影过黑，背景采用浅灰渐变突出模型本身，金属材质的反射率、粗糙度参数经过反复调试，还原不同工业材质的真实视觉质感，所有密封件、紧固件、气路接头的细节均做了精细化建模，没有省略关键装配结构，可直接用于工业机器人工作站的方案展示、气动抓取工位的布局模拟、相关教学场景的结构演示使用，完整呈现了轻载装配场景下柔性气动末端的典型结构设计逻辑。
