多自由度桌面级助力机械臂结构设计

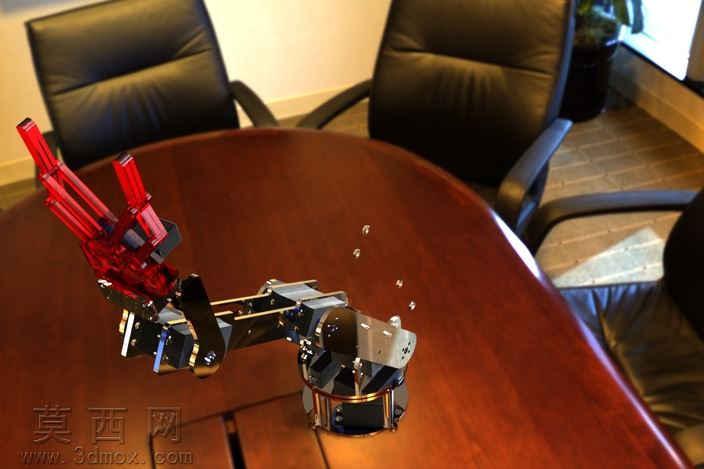

本助力机械手采用三维参数化建模方式完成全结构设计，整体为桌面级小型多自由度构型，建模过程中对每一处传动结构、连接部件都进行了全参数化定义，所有零部件尺寸均可通过参数表快速调整，适配不同负载、不同工作半径的使用需求。模型构建时严格遵循实际机械加工与装配逻辑，从底座回转结构、大臂支撑构件、小臂传动组件到末端执行夹爪，每一个零件都保留了完整的建模特征树，包含拉伸、切除、旋转、阵列、配合约束等完整建模步骤，可直接进行结构编辑与参数优化。材质渲染阶段针对不同部件的实际用材进行了区分设置：底座回转支撑部分采用金属磨砂质感的合金钢材质，还原金属构件的哑光金属光泽与细微表面纹理；臂身主体的结构连接件采用亮面铝合金材质，表现轻量化构件的光洁金属质感；末端执行器的红色夹爪部分采用高强度工程塑料材质，还原非金属构件的半通透色泽与温润表面质感；传动部位的紧固件、轴承等标准件采用镀铬亮面金属材质，突出精密部件的加工质感，整体渲染效果逼真，能够清晰展现机械手的结构层次与材质差异。结构设计上采用多关节串联构型，底座具备360度水平回转能力，大臂、小臂分别设置独立的摆动关节，末端夹爪可实现开合动作与角度调整，整体运动范围覆盖桌面级作业场景，能够完成小型物件的抓取、移位、辅助装配等助力作业动作。设计过程中充分考虑了结构的合理性与可实现性，所有关节处都预留了伺服驱动元件的安装位，传动路径清晰，构件之间无干涉问题，既可以作为工业助力机械手的原理验证模型，也可以作为教学演示、结构参考的数字化样例，模型包含完整的装配体与所有独立零件文件，能够直接拆解查看每一处内部结构，也可根据需求进行二次修改，适配不同的设计场景。
