偏心轴孔关闭中心轴与轴承结构设计

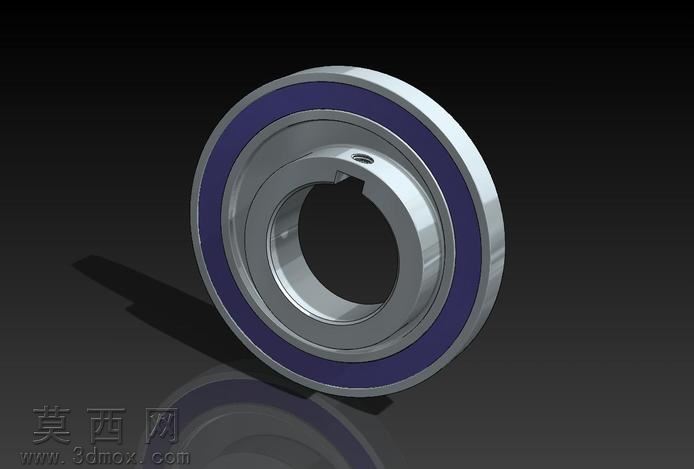

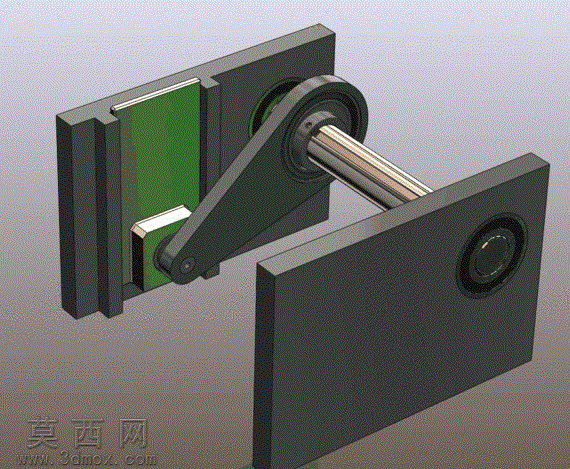

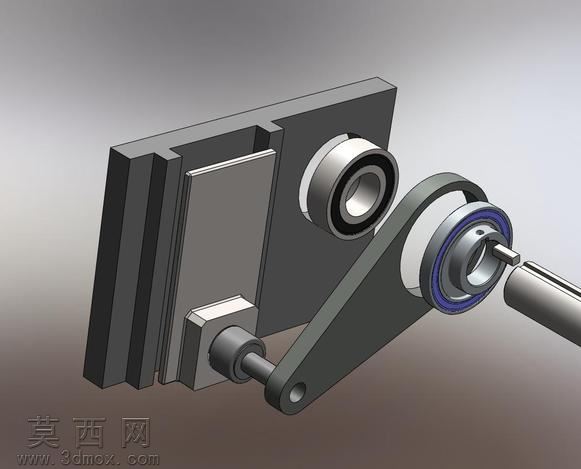

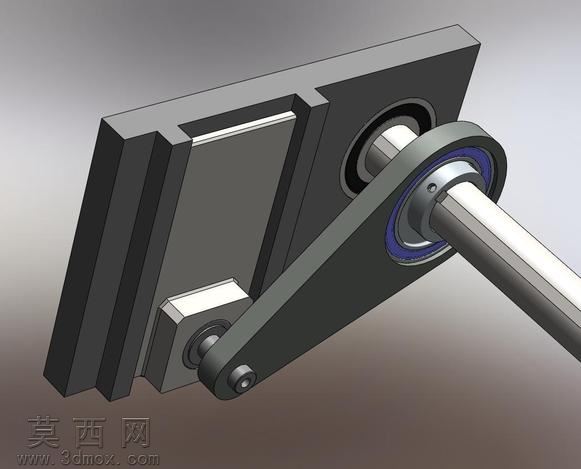

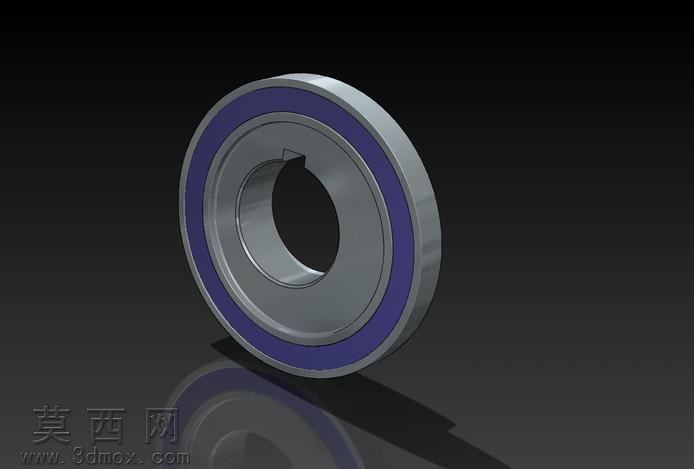

本作品为关闭中心轴与偏心轴承组合结构的三维建模成果，建模过程严格遵循机械设计公差规范，在SolidWorks平台完成全参数化特征构建，从基础草图绘制到零件装配、干涉检查全流程遵循机械加工工艺逻辑。首先针对偏心轴承核心特征进行参数定义，精准控制轴孔相对中心的3毫米偏心距，确保偏心量的尺寸公差符合传动部件的运动精度要求，轴承外圈、内圈、滚动体的配合间隙按照基孔制配合标准设定，保证后续装配后转动顺畅无卡滞。中心轴部分采用阶梯轴结构设计，根据受力分布匹配不同轴段的直径尺寸，轴端与摆臂的连接位置设置定位销孔特征，保障摆臂与轴的周向固定可靠，避免传动过程中出现相对转动偏移。两侧安装板采用矩形板式结构，板面预留轴承安装沉孔，沉孔深度与轴承外圈厚度精准匹配，安装板侧边设置滑槽结构，用于适配滑动组件的直线运动需求，滑槽的宽度、深度尺寸按照滑动配合公差设定，保证滑动件运动过程中无旷量。摆臂作为连接偏心轴与滑动组件的传动构件，建模时重点优化了臂身的截面形状，在保证结构强度的前提下去除冗余材料，实现轻量化设计，摆臂两端的铰接孔分别与偏心轴、滑动组件的销轴适配，铰接位置预留润滑间隙，方便后期维护加注润滑脂。渲染阶段针对不同零件匹配对应材质属性，金属轴类零件赋予抛光钢材材质，调整金属粗糙度参数模拟真实机加工表面的金属光泽，安装板与摆臂赋予发黑处理的结构钢材质，表面设置细微的磨砂纹理还原工业零件的表面处理效果，滑动组件的绿色挡片赋予工程塑料材质，调整漫反射与高光参数区分塑料与金属的质感差异。整体装配完成后进行运动仿真验证，模拟偏心轴转动带动摆臂摆动、进而驱动滑动组件沿滑槽做直线往复运动的完整动作流程，检查全行程内各零件无运动干涉，偏心距带来的行程差符合设计预期，各铰接位置的转动角度范围满足机构的开闭动作需求，整个结构可直接用于机床进给机构、自动化开闭工位的机械结构设计参考，所有特征参数可编辑，方便根据实际使用场景调整尺寸规格。
