低轮廓交叉滚柱轴承精密线性位移滑台

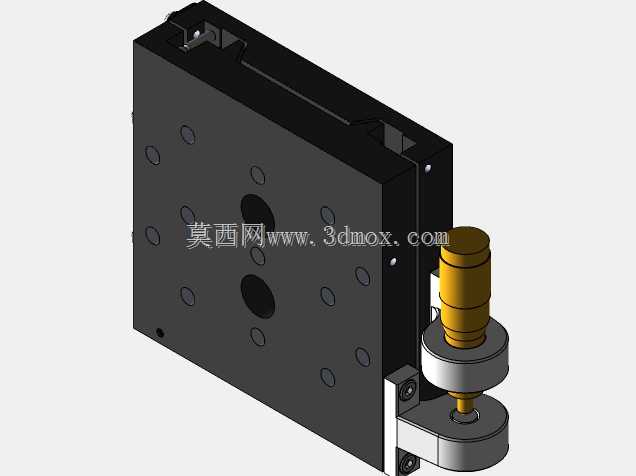

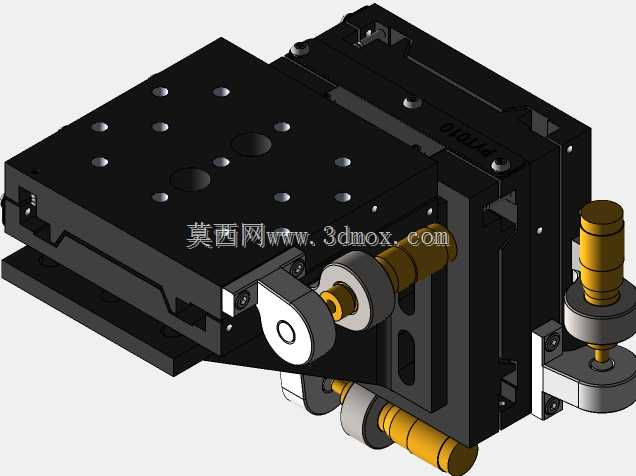

这款低轮廓交叉滚柱轴承线性滑台，在精密检测、微组装、光学调整等对安装空间有严格限制的场景中适配性极强，不少半导体封装工位的微调模块、光学实验平台的镜片调整架、精密量仪的测头进给机构，都会选用这类结构的滑台作为核心位移执行部件。不同于常规钢球导轨滑台，它采用交叉排列的滚柱作为滚动体，滚柱与导轨面为线接触形式，承载能力比同尺寸钢球导轨高出数倍，同时滚动摩擦系数极低，微动进给时不会出现钢球导轨常见的爬行问题，能实现亚微米级的平稳位移，低速运动时无跳动，完全满足高分辨率运动的需求。从结构设计来看，滑台采用一体化钢制V形导轨加工成型，导轨面经过精密磨削处理，滚柱保持架采用耐磨材质制作，避免滚柱在往复运动中出现偏斜、卡滞的问题。滑台的驱动端采用细牙螺纹调节副，配合端部的锁紧机构，调整到位后可以锁定位置，防止工况振动导致位移偏移。安装面预留了标准规格的螺纹孔阵列，既可以单台使用实现单轴方向的微调，也能通过三台同规格滑台沿X、Y、Z三个正交方向组合搭建，形成三轴联动的精密位移工作台，组合后的整体结构依然保持紧凑的低轮廓特性，不会因为叠层安装导致整体高度过高，挤占设备内部的有效安装空间。在安装边界上，这款滑台的底座安装孔位采用对称布局，适配主流的光学平台、设备基板的安装孔距，不需要额外加工转接板就能直接固定；滑台的运动台面负载接触面经过平面度校准，安装工装、夹具或者检测元件时，能保证安装基准的平面度误差控制在极小范围内，避免因为安装面变形影响最终的位移精度。日常使用中，这类滑台不需要复杂的维护，只需要定期在导轨滚道处涂抹少量润滑脂，就能长期保持稳定的运动精度，相比气浮滑台成本更低，对使用环境的要求也更宽松，在普通工业车间的洁净环境下就能稳定运行，不会因为气源压力波动影响定位稳定性。不少做非标精密设备的工程师在选型时，会优先考虑这类交叉滚柱结构的低轮廓滑台，尤其是在设备内部空间局促、同时需要兼顾负载能力和微调精度的工位，它的结构优势比常规的直线导轨滑台更加突出，既不需要额外设计防尘防护结构，自身的钢制导轨本身就具备不错的抗磕碰能力，日常装配调试过程中不容易因为轻微碰撞导致导轨精度丧失。
